概览

优势和特点

  • 低功耗
    • 2 mW（500 kSPS，仅VDD）
    • 3.5 mW（500 kSPS，总功耗）
  • 16位分辨率、无失码
  • 吞吐速率：100 kSPS/500 kSPS可选
  • 积分非线性(INL)：典型值±0.6 LSB，最大值±1.25 LSB
  • 信纳比(SINAD)：91.5 dB（10 kHz时）
  • 总谐波失真(THD)：-114 dB（10 kHz时）
  • 伪差分模拟输入范围
    • 0 V至VREF（VREF在2.5 V至5.5 V之间）
  • 无流水线延迟
  • 采用2.5 V单电源供电，提供1.8 V/2.5 V/3 V/5 V逻辑接口
  • 专有SPI/QSPI™/MICROWIRE™/DSP兼容串行接口
  • 以菊花链形式连接多个ADC
  • 10引脚MSOP和10引脚3 mm × 3 mm LFCSP（SOT-23尺寸）封装
  • 宽工作温度范围：−40°C至+125°C

产品详情

AD7988-1/ AD7988-5是16位、逐次逼近型模数转换器(ADC)，采用单电源VDD供电。AD7988-1提供100 kSPS吞吐量，AD7988-5则提供500 kSPS吞吐量。两者均为采用多功能串行接口端口的低功耗、16位采样ADC。在CNV上升沿，器件对IN+与IN-之间的模拟输入电压差进行采样，范围从0 V至VREF。基准电压(REF)由外部提供，并且可以独立于电源电压(VDD)。

SPI兼容串行接口还能够利用SDI输入，通过一组三线式总线将几个ADC以菊花链形式连结起来。它采用独立电源VIO，兼容1.8 V、2.5 V、3 V和5 V逻辑。

AD7988-1/AD7988-5采用10引脚MSOP封装或10引脚LFCSP (QFN)封装，工作温度范围为-40°C至+125°C。

应用

  • 电池供电设备
  • 低功耗数据采集系统
  • 便携式医疗仪器
  • 自动测试设备
  • 数据采集
  • 通信

产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

评估套件 (2)

参考资料

  • 查看全部 (18)
  • 数据手册 (1)
  • 应用笔记 (2)
  • 用户手册 (2)
  • Tested Product Combinations (1)
  • 设计手册 (1)
  • 中文系统方案 (2)
  • 技术指南 (2)
  • 产品选型手册 (1)
  • 参考电路 (1)

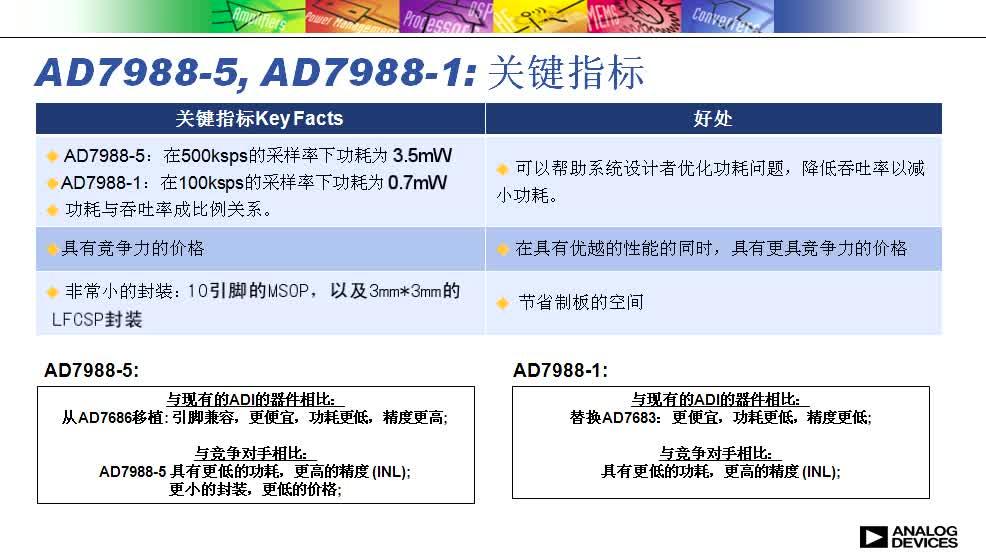

  • 视频 (1)
  • 技术文章 (4)
    • Document Type

    软件代码及系统需求

    驱动/参考代码

    ZIP
    123.83 K

    AD7988-5参考代码

    FPGA/HDL

    WIKI

    BeMicro FPGA Project for AD7988-5 with Nios driver
    WIKI

    AD7988-5 FMC-SDP Interposer & Evaluation Board / Xilinx KC705 Reference Design

    工具及仿真模型

    IBIS模型

    AD7988-5 IBIS Models

    参考电路 (1)

    配套产品推荐

    AD7988-5 配套产品

    推荐 使用的数字隔离器

    • For SPI Interface, lowest power, 2.5 kVrms isolation: ADUM1401.
    • For SPI Interface, smallest package, low voltage I/O (1.8 V to 5.5 V): ADUM3481.
    • For SPI Interface, low power, 5.0 kVrms isolation: ADUM4401.
    • For SPI Interface, enhanced system-level ESD performance, 2.5 kVrms isolation: ADUM3401.

    推荐 使用的驱动放大器

    推荐 使用的外部基准电压源

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    AD7988-5BCPZ-RL7 材料声明 质量和可靠性 10-Lead LFCSP (3mm x 3mm)
    AD7988-5BRMZ 材料声明 质量和可靠性 10-Lead MSOP
    AD7988-5BRMZ-RL7 材料声明 质量和可靠性 10-Lead MSOP
    AD7988-5CCPZ-RL 材料声明 质量和可靠性 10-Lead LFCSP (3mm x 3mm)
    AD7988-5CCPZ-RL7 材料声明 质量和可靠性 10-Lead LFCSP (3mm x 3mm)
