ADuM3481
ADUM3481
Info: :
量产
Info: :
量产
不是您想寻找的产品?
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
产品模型
4
特性
- 数据速率最高可达25 Mbps (NRZ)
- 低传播延迟:25 ns(典型值)
- 低动态功耗
- 1.8 V至5 V电平转换
- 工作温度最高可达:125℃
- 高共模瞬变抗扰度:>25 kV/µs
- 输出默认选择
- 20引脚SSOP封装,符合RoHS标准
- 欲了解更多特性,请参考数据手册
更多细节
ADuM3480/ADuM3481/ADuM3482是采用ADI公司 iCoupler® 技术的四通道数字隔离器。这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体,具有优于光耦合器件和其它集成式耦合器等替代器件的出色性能特征。典型传播延迟降至25 ns,脉冲宽度失真也随之减半。
ADuM3480/ADuM3481/ADuM3482的4个通道支持多种通道配置和两种数据速率,最高达25 Mbps(请参考订购指南部分)。全部模块均采用独立内核和I/O电源供电。内核采用3.0 V至5.5 V供电,而I/O电源可提供1.8 V至5.5 V电压范围。若需要在内核工作范围内供电,可将两个电源连在一起以便实现单电源供电。当I/O需要与不同于内核电源供电的逻辑电平对接,则I/O电源可在更宽范围内独立于内核电源工作。I/O电源电压的最小值为1.8 V,与低电压逻辑兼容。正常工作时,需要内核和I/O电源同时供电。
应用
- 通用多通道隔离
- SPI接口/数据转换器隔离
- 工业现场总线隔离
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
产品模型
4
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADUM3481
文档
3
筛查
1 应用
全部
全部
数据手册
2
用户手册
1
更新 10/09/2013
英文
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
参考资料 5
解决方案设计及宣传手册 1
参考电路 1
产品选型指南 1
视频
2
设计资源 4
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
ADUM3481ARSZ | 20-Lead SSOP |
|
|
ADUM3481ARSZ-RL7 | 20-Lead SSOP |
|
|
ADUM3481BRSZ | 20-Lead SSOP |
|
|
ADUM3481BRSZ-RL7 | 20-Lead SSOP |
|
- ADUM3481ARSZ
- 引脚/封装图-中文版
- 20-Lead SSOP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADUM3481ARSZ-RL7
- 引脚/封装图-中文版
- 20-Lead SSOP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADUM3481BRSZ
- 引脚/封装图-中文版
- 20-Lead SSOP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADUM3481BRSZ-RL7
- 引脚/封装图-中文版
- 20-Lead SSOP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
软件和型号相关生态系统
替代产品 1
部分模型 | 产品周期 | 描述 |
---|---|---|
推荐新设计使用 |
5.7 kV/3.0 kV rms四通道数字隔离器 |
评估套件 1
EVAL-ADUM3481
ADUM3481评估板
产品详情

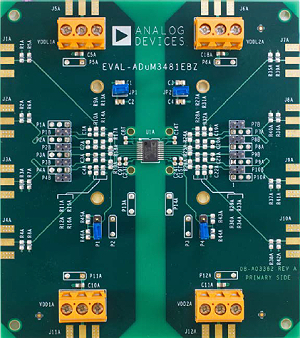

EVAL-ADuM3481EBZ支持3750 V隔离额定值、4通道iCoupler®隔离器ADuM3480/ADuM3481/ADuM3482。 该评估板提供JEDEC标准20引脚SSOP焊盘布局,支持信号扇出和回送,以及较优旁路电容。 信号可连接至电路板,也可通过边缘安装型SMA连接器(单独出售)或端子板连接电路板,实现电源连接。 电路板集成200密耳接头位置,可兼容Tektronix有源探头。
