概览
优势和特点
- 低功耗: 1.1 mA/每个放大器
- 低宽带噪声
2.1 nV/√Hz
1.4 pA/√Hz - 低 1/F 噪声
7 nV/√Hz （10 Hz）
13 pA/√Hz （10 Hz） - 低失真
-105 dBc （100 kHz, VO = 2 V 峰峰值） - 高速
-3 dB带宽：80 MHz （G = +1)
12 V/µs 压摆率
0.1%建立时间：175 ns - 低失调电压： 0.3 mV （最大值）
- 轨到轨输出
- 关断模式
- 宽电源供电范围: 2.7 V 至 12 V
产品详情
ADA4841-1是一款单位增益稳定型、低噪声和低失真、轨到轨输出放大器，最大静态电流为1.5 mA。尽管功耗较低，该放大器却能提供2.1 nV/√Hz的低宽带电压噪声性能和1.4 pA/√Hz的电流噪声性能，以及-105 dBc (100 kHz)的出色无杂散动态范围(SFDR)。为了在较低频率时保持低噪声环境，该放大器在10 Hz时的1/f噪声低至7 nV/√Hz和13 pA/√Hz。
ADA4841-1的输出摆幅可以达到任一供电轨的50 mV以下。输入共模电压范围可以低至负电源电压。该器件可以驱动最高10 pF的容性负载，峰化极小。
ADA4841-1采用无铅引脚封装，额定工作温度范围为-40°C至+125°C扩展工业温度范围。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

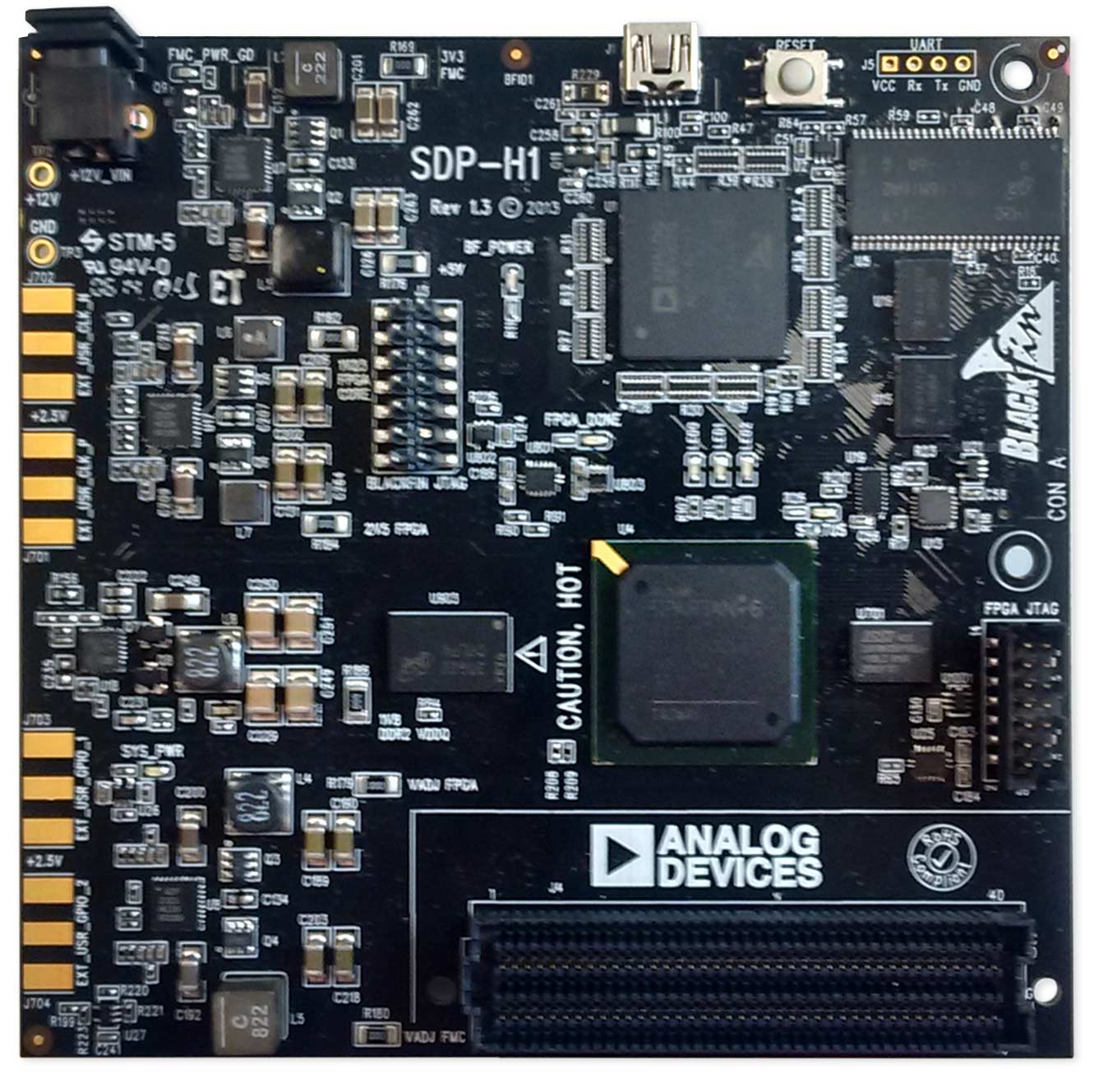

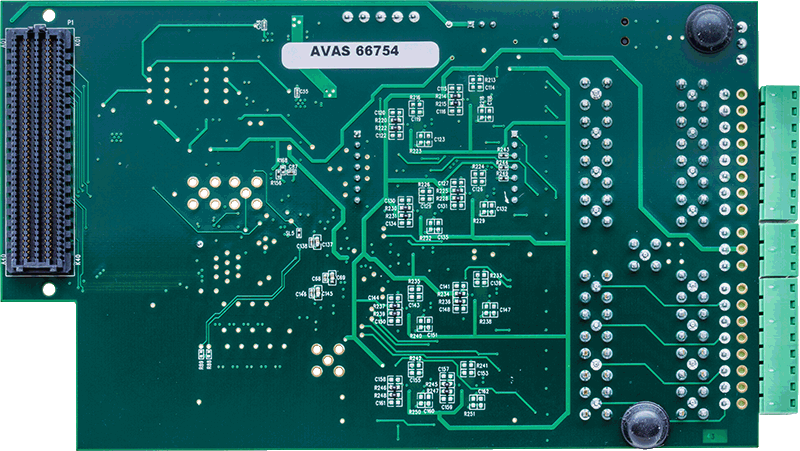

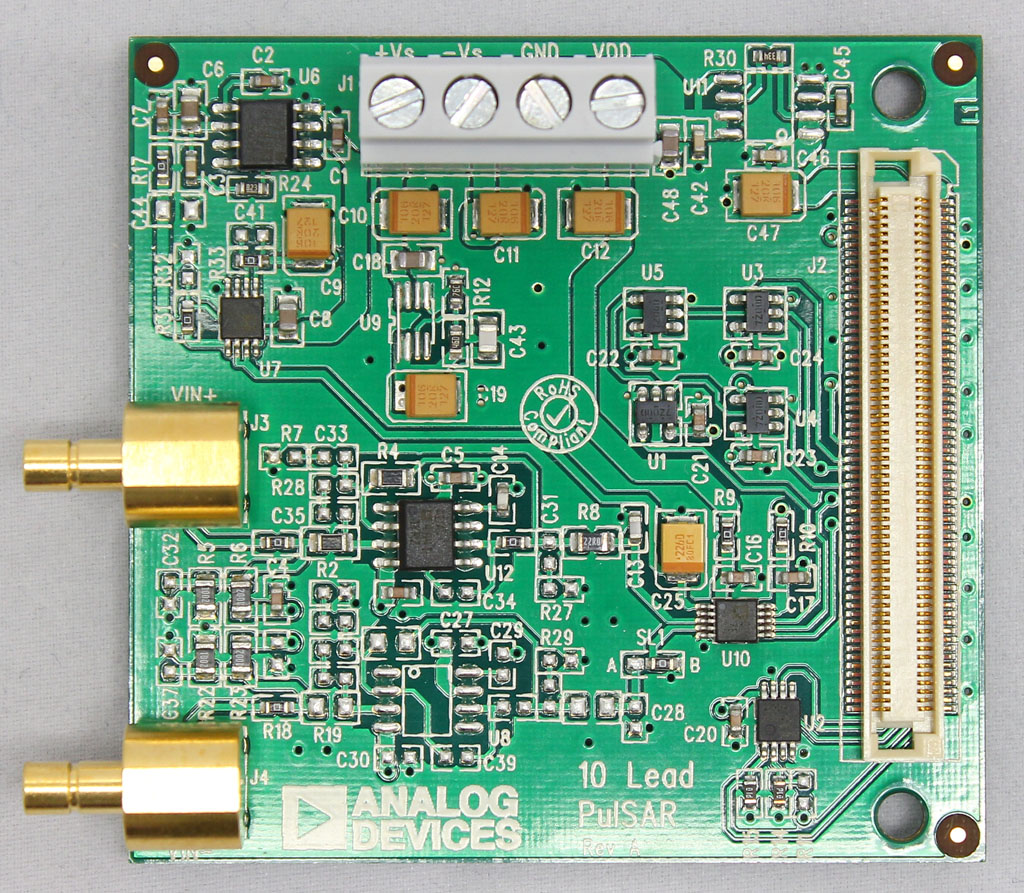

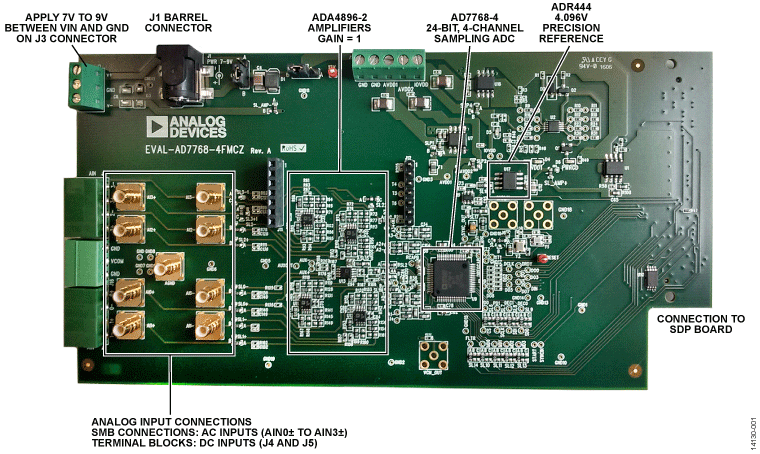

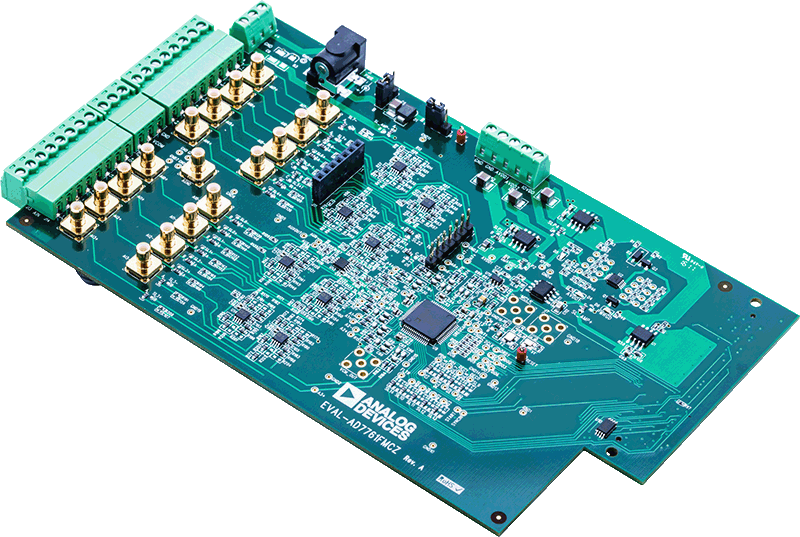

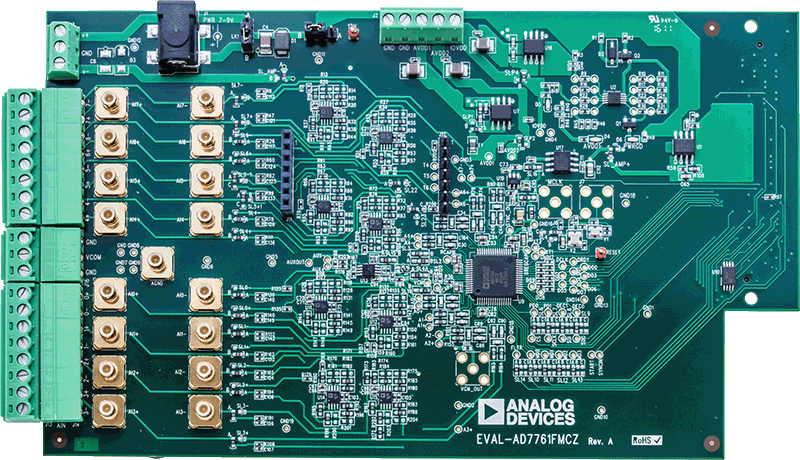

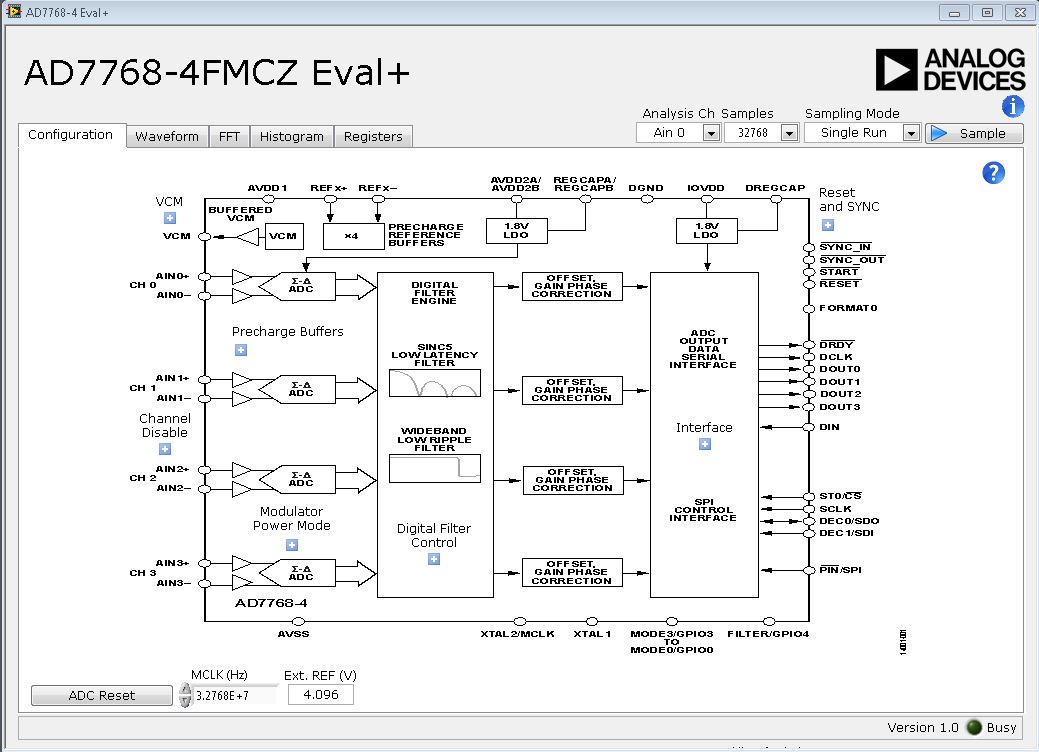

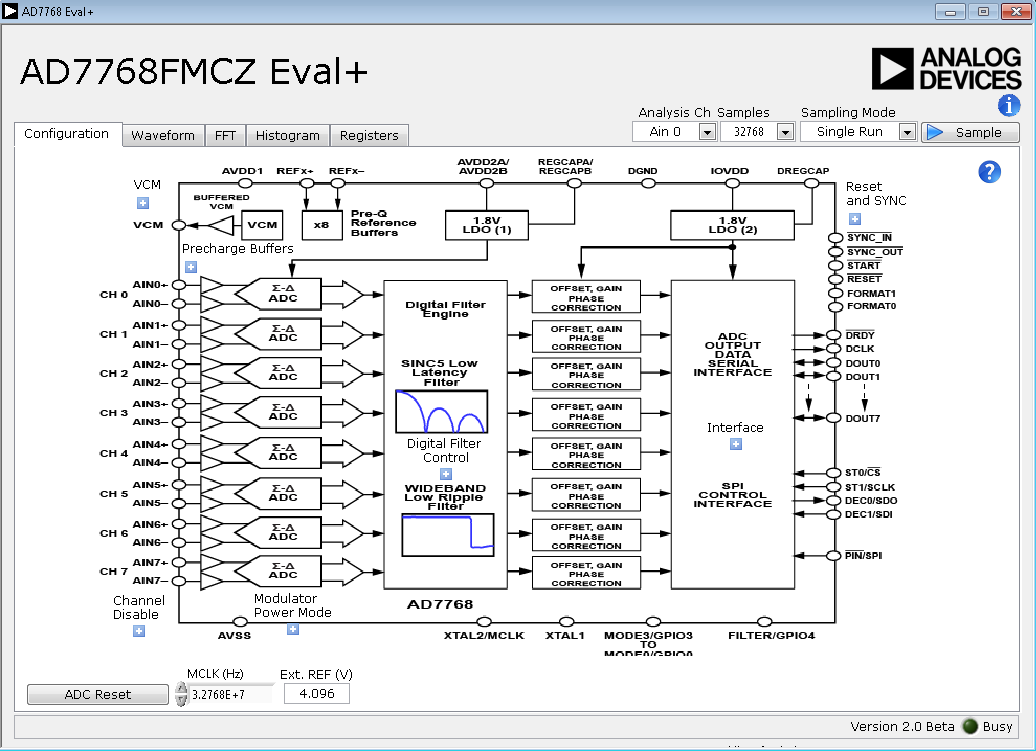

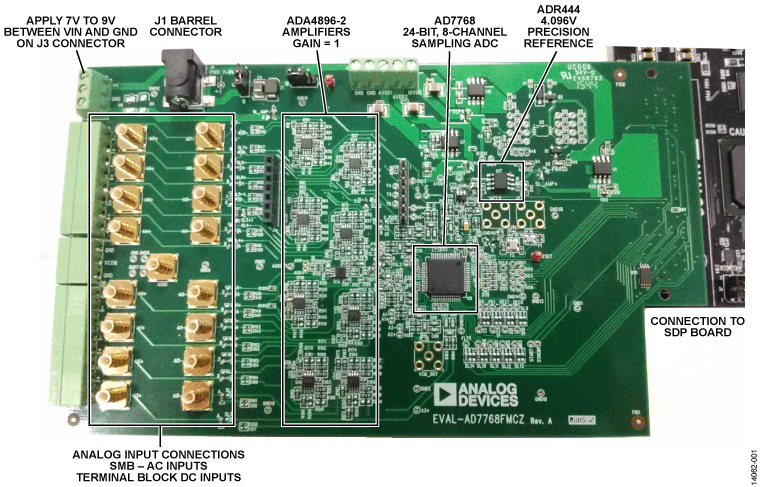

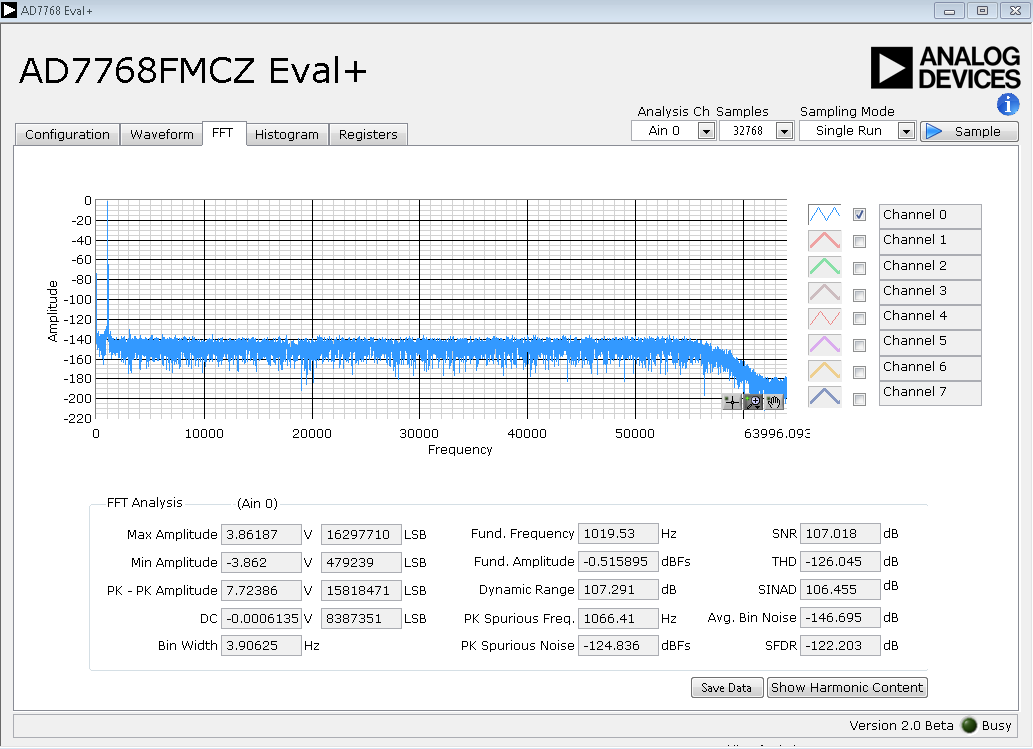

评估套件 (4)
文档
应用笔记 (9)
工具及仿真模型
Models for the following parts are available in LTspice:

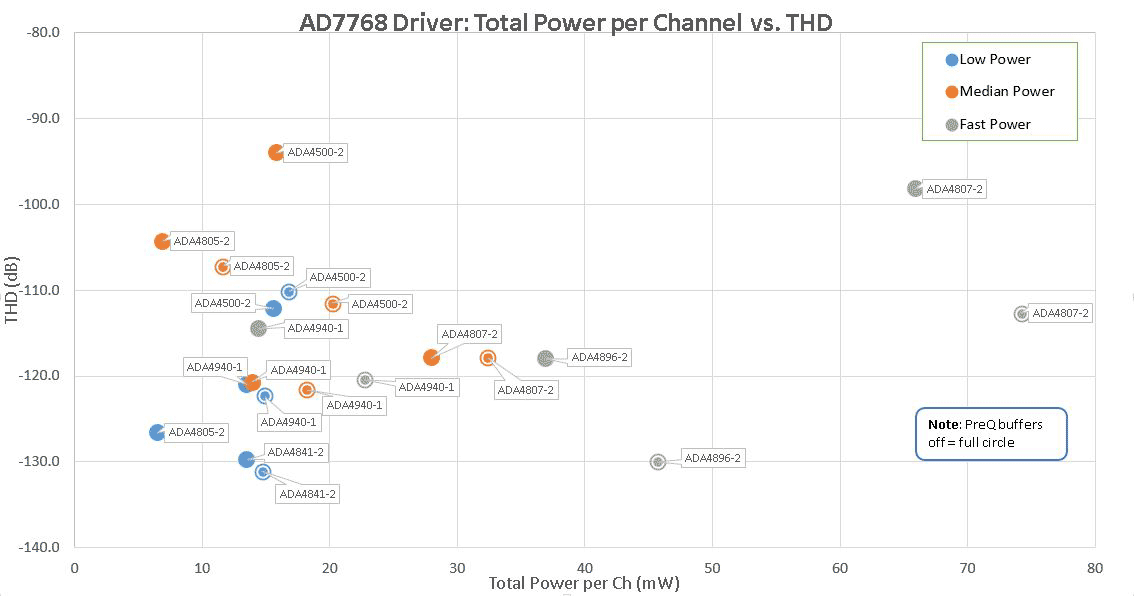

Precision ADC Driver Tool
