AD5541

量产

2.7 V至5.5 V、串行输入、电压输出、16位DAC

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 完全16位性能
  • 3 V和5 V单电源供电
  • 低功耗:0.625 mW
  • 建立时间:1 μs
  • 无缓冲电压输出能够直接驱动60 kΩ负载
  • SPI/QSPI/MICROWIRE兼容接口标准
  • 上电复位可将DAC输出清零至0 V(单极性模式)
  • 5 kV HBM ESD额定值
  • 低毛刺:1.1 nV-s

AD5541/AD5542均为单通道、16位、串行输入、电压输出数模转换器(DAC),采用2.7 V至5.5 V单电源供电。DAC输出范围为0 V至VREF

DAC输出范围为0 V至VREF,保证单调性,提供1 LSB INL精度(16位),无需调整,额定温度范围为−40°C至+85°C。AD5541/AD5542提供无缓冲输出,实现了1 μs建立时间、低功耗和低失调误差等特性。这些器件提供11.8 nV/¡ÌHz的低噪声性能和低毛刺,适合多种终端系统使用。

AD5542能够以双极性模式工作,可产生±VREF输出摆幅。它还含有用于基准电压与模拟接地引脚的开尔文检测连接,以减小布局敏感度。

AD5541/AD5542采用多功能三线式接口,并且与SPI、QSPI™、MICROWIRE™、DSP接口标准兼容。AD5541/AD5542提供8引脚和14引脚SOIC两种封装。

应用

- 数字增益和失调电压调整
- 自动测试设备
- 数据采集系统
- 工业过程控制

产品聚焦
  1. 单电源供电。AD5541和AD5542的额定电源电压均为2.7 V至5.5 V。
  2. 低功耗。采用5 V电源时,功耗典型值为0.625 mW;采用3 V电源时,功耗典型值为0.375 mW。
  3. 三线式串行接口。
  4. 无缓冲输出能够驱动60 kΩ负载。因为没有内部缓冲需要驱动,所以可降低功耗。
  5. 上电复位电路。

AD5541
2.7 V至5.5 V、串行输入、电压输出、16位DAC

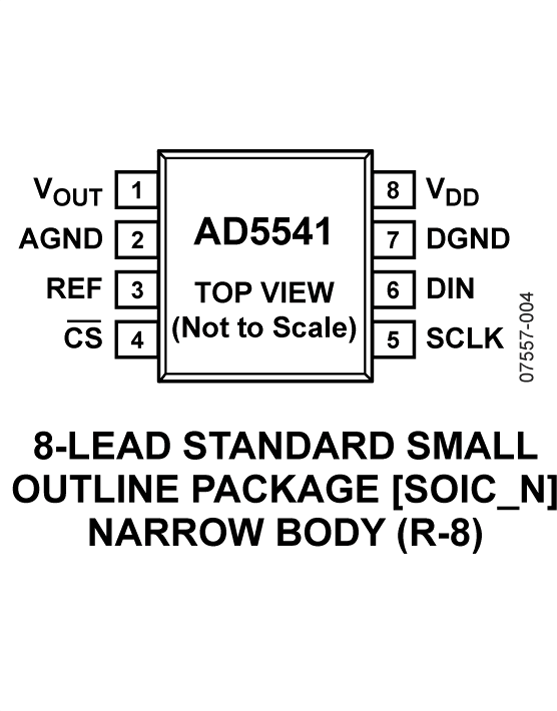

AD5541 Functional Block Diagram AD5541 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
AD5541A 量产 2.7 V至5.5 V、串行输入、电压输出、16/12位nanoDAC™ ,采用8引脚、3 mm × 3 mm LFCSP封装
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

评估套件

EVAL-AD5541

AD5541/AD5542 评估板

产品详情

该评估板可在外部DSP或微控制器的控制下单独使用,也可通过并行接口连接PC使用。通过并行接口与PC相连时,可使用提供的软件对AD5541的寄存器进行编程。

EVAL-AD5541
AD5541/AD5542 评估板

参考电路

CN0079 参考设计

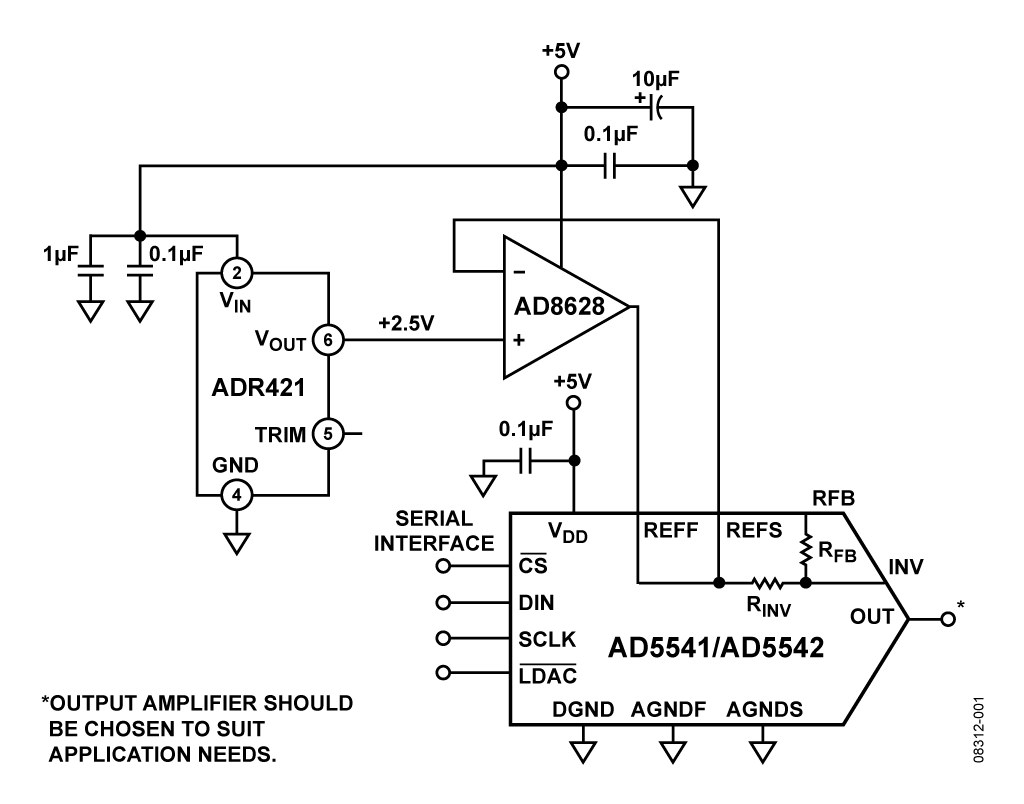

利用16位电压输出DAC AD5542/AD5541、基准电压源ADR421和自稳零运算放大器AD8628实现高精度数模转换
