概览

优势和特点

  • 16位分辨率
  • 噪声频谱密度:11.8 nV/√Hz
  • 建立时间:1 μs
  • 毛刺能量:1.1 nV-s
  • 温度漂移:0.05 ppm/°C
  • 5 kV HBM ESD额定值
  • 3 V电源时,功耗为0.375 mW
  • 2.7 V至5.5 V单电源供电
  • 硬件CS和LDAC功能
  • 50 MHz SPI/QSPI/MICROWIRE/DSP兼容接口
  • 上电复位可将DAC输出清零至零电平
  • 提供3 mm × 3 mm、8/10引脚LFCSP和10引脚MSOP封装

产品详情

AD5541A是一款单通道、16位、串行输入、无缓冲电压输出数模转换器(DAC),采用2.7 V至5.5 V单电源供电。

DAC输出范围为0 V至VREF,保证单调性,提供±1 LSB INL精度(16位),无需调整,额定温度范围为−40°C至+125°C。AD5541A提供3 mm ×3 mm、10引脚LFCSP和10引脚MSOP封装。AD5541A-1采用3 mm × 3 mm、8引脚LFCSP封装。

AD5541A提供无缓冲输出,实现了1 μs建立时间、低功耗和低失调误差等特性。它提供11.8 nV/√Hz的低噪声性能和低毛刺,适合多种终端系统使用。

AD5541A采用多功能三线式接口,并且与50 MHz SPI、QSPI™、MICROWIRE™、DSP接口标准兼容。


产品特色

  1. 16位性能,无需调整
  2. 2.7 V至5.5 V单电源供电。
  3. 低噪声频谱密度:11.8 nV/√Hz
  4. 低温度漂移:0.05 ppm/°C
  5. 3 mm × 3 mm LFCSP和MSOP封装。


应用
  • 自动测试设备
  • 精密源测量仪器
  • 数据采集系统
  • 医疗仪器
  • 航空航天仪器仪表
  • 通信基础设施设备
  • 工业控制

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

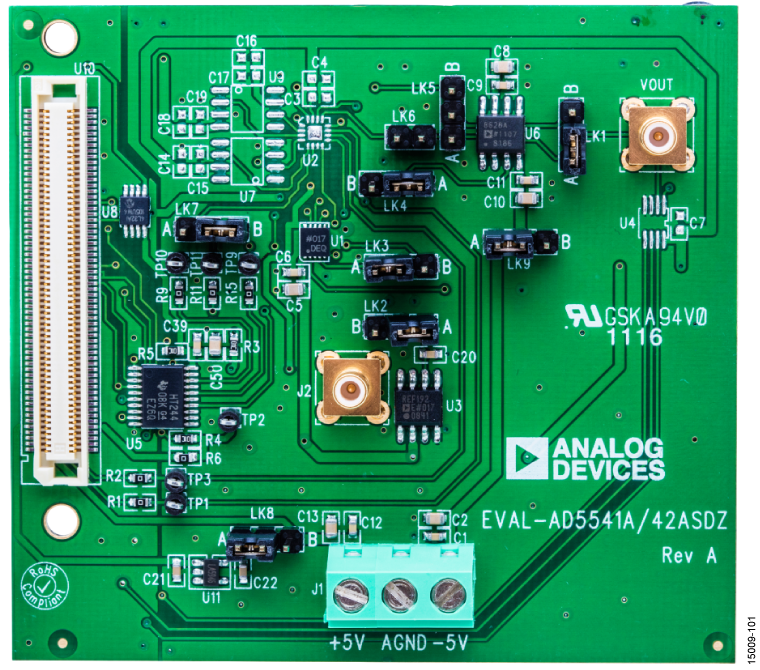

评估套件 (1)

工具及仿真模型

IBIS模型

参考电路 (3)

配套产品推荐

AD5541A 配套产品

推荐 External References

推荐 Digital Isolators

  • For a four channel opto-coupler alternative: adum1400.
  • For a three channel opto-coupler alternative: ADUM1300.

推荐 Output Amplifiers
