概览
优势和特点
- 失调电压：
- 25 μV（最大值，25°C，B级，8引脚SOIC，单/双通道）
- 50 μV（最大值，25°C，A级，8引脚SOIC，单/双通道）
- 50 μV（最大值，25℃，A级，14引脚SOIC，四通道）
- 失调电压漂移：
- 0.25 μV/℃（最大值，B级，8引脚SOIC，单/双通道）
- 0.55 μV/℃（最大值，A级，8引脚SOIC，单/双通道）
- 欲了解更多特性，请参考数据手册
- 下载ADA4077-2-EP数据手册(pdf)
- 扩展工业温度范围：-55°C至+125°C
- 受控制造基线
- 唯一封装/测试厂
- 唯一制造厂
- 产品变更通知
- 认证数据可应要求提供
- V62/17604 DSCC图纸号
产品详情
单通道ADA4077-1、双通道ADA4077-2和四通道ADA4077-4放大器具有极低的失调电压和漂移，以及低输入偏置电流、噪声和功耗。使用1000 pF以上容性负载时输出稳定，无需外部补偿。
该放大器的应用包括传感器信号调理（例如热电偶、RTD、应变计）、过程控制前端放大器和光学及无线传输系统中的精密二极管功率测量。ADA4077-1、ADA4077-2和ADA4077-4适用于线路供电的便携式仪器仪表、精密滤波器和电压或电流测量及电平设置。
不同于其它竞争对手的产品，ADA4077-1/ADA4077-2/ADA4077-4具有MSL1额定性能，符合最严格的组装工艺标准，额定温度范围为−40°C至+125°C扩展工业温度范围，适合要求最严苛的工作环境。
ADA4077-1和ADA4077-2采用8引脚SOIC封装（含B级）和8引脚MSOP封装（仅A级）。ADA4077-4采用14引脚TSSOP封装和14引脚SOIC封装。
应用
- 过程控制前端放大器
- 光纤网络控制电路
- 仪器仪表
- 精密传感器和控制元件
- 精密滤波器
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
文档
数据手册 (5)
工具及仿真模型
Models for the following parts are available in LTspice:
Precision ADC Driver Tool
The Precision ADC Driver Tool is a web application that simulates the performance of precision ADC and driver combinations. Potential issues with driver selection, kickback settling, and distortion are flagged, and design tradeoffs can be quickly evaluated. Simulations and calculations include system noise, distortion, and settling of the ADC input
SPICE模型
设计工具
这款在线工具用图形方式说明运算放大器的范围、增益和精度问题。
运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的最佳滤波器设计。
使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。
参考电路 (1)
参考资料
中文系统方案 (2)
技术指南 (2)
参考电路 (1)
技术文章 (1)

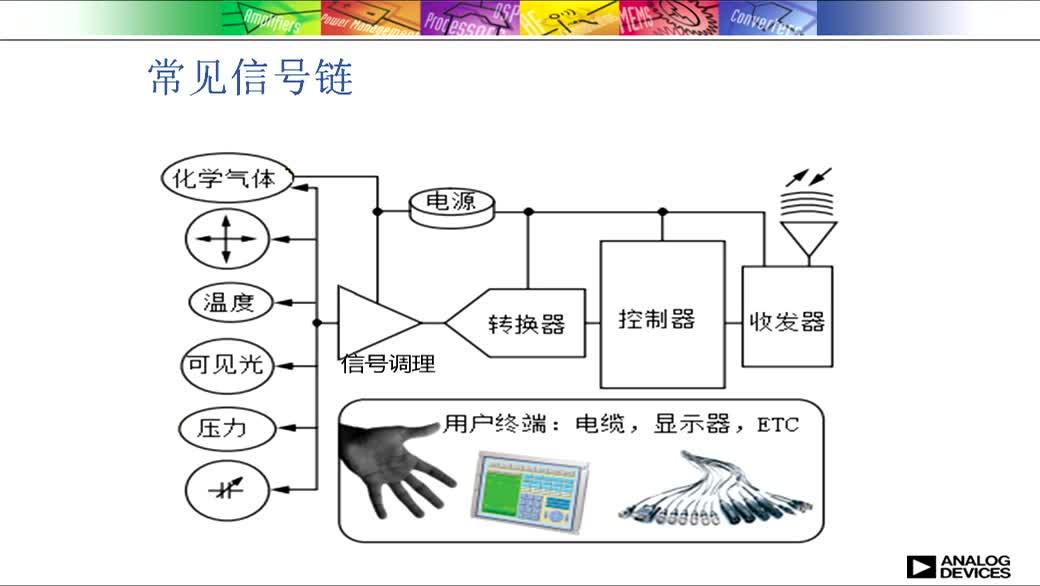

视频 (1)
