ADA4622-1

30V、8 MHz、低偏置电流、单电源、轨到轨输出(RRO)、精密运算放大器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.F)
Documentation 查看所有文档
设计工具 运放基本参数仿真演示LTSPICE文件 Download 9.72 KB SPICE 模型 ADA4622 SPICE Macro Model Download 2.84 KB LTspice ADA4622-1 - Operational Amplifiers (Op Amps) Download 1.34 KB
产品模型 9
特性
  • AD820/AD822/AD824的下一代产品
  • 宽增益带宽积：8 MHz（典型值）
  • 高压摆率
    • 23V/µs典型值（从低到高）
    • −18V/µs典型值（从高到低）
  • 低输入偏置电流：±10 pA（最大值，TA = 25°C）
  • 低失调电压
    • A级：±0.8 mV（最大值，TA = 25°C）
    • B级：±0.35 mV（最大值，TA = 25°C）
  • 低失调电压漂移
    • A级：±4 μV/°C（最大值）
    • B级：±2 μV/°C（最大值）（仅ADA4622-2）
    • B级：±1 μV/°C（最大值）（仅ADA4622-1）
  • 输入电压范围包括引脚V-
  • 轨到轨输出
  • 电磁干扰抑制比(EMIRR)
    • 90 dB（典型值，f = 1000 MHz和f = 2400 MHz）
  • 工业标准封装和引脚排列
更多细节
show more Icon

ADA4622-1/ADA4622-2/ADA4622-4均为新一代AD820/AD822/AD824单电源、轨到轨输出(RRO)、精密结型场效应晶体管(JFET)输入运算放大器。ADA4622-1/ADA4622-2/ADA4622-4包括许多使其成为理想升级版本的改进，且灵活性和易用性不受影响，这使AD820/AD822/AD824非常适合各种应用。

输入电压范围包括负电源，输出摆幅为轨到轨。输入EMI滤波器可在开关噪声源非常靠近时提高信号鲁棒性。

带宽和摆率得到提高，输出驱动增强，建立时间性能得到改进，使这些器件能够驱动现代单端逐次逼近型寄存器(SAR)模数转换器(ADC)。

在保证电流电源与AD820/AD822/AD824相同的前提下，其电压噪声更低；宽带噪声降低25%，1/f噪声降低一半。ADA4622-1/ADA4622-2/ADA4622-4相比AD820/AD822/AD824直流精度有改善，失调降低一半，且ADA4622-1/ADA4622-2/ADA4622-4增加了最大热漂移的规格。共模抑制比(CMRR)优于AD820/AD822/AD824，使得ADA4622-1/ADA4622-2/ADA4622-4更适合用于同相增益和差动放大器配置。

ADA4622-1/ADA4622-2/ADA4622-4的额定工作温度范围为-40℃至+125℃扩展工业温度范围，在额定电压为+5 V、±5 V和±15 V时，采用5 V至30 V电源供电。ADA4622-1采用5引脚SOT-23封装及8引脚LFCSP封装。ADA4622-2提供8引脚SOIC_N、8引脚MSOP和8引脚LFCSP三种封装。ADA4622-4提供14引脚SOIC_N和16引脚、4 × 4 mm LFCSP两种封装。

应用

  • 高输出阻抗传感器接口
  • 光电二极管传感器接口
  • 跨阻放大器
  • ADC驱动器
  • 精密滤波器和信号调理
Show More Arrow image
file 查看数据手册 (Rev.F)
Documentation 查看所有文档
设计工具 运放基本参数仿真演示LTSPICE文件 Download 9.72 KB SPICE 模型 ADA4622 SPICE Macro Model Download 2.84 KB LTspice ADA4622-1 - Operational Amplifiers (Op Amps) Download 1.34 KB
产品模型 9
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADA4622-1

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 08/25/2015
英文

ADA4622-1/ADA4622-2/ADA4622-4: 30 V, 8 MHz, Low Bias Current, Single-Supply, RRO, Precision Op Amps Data Sheet (Rev.F)

打开PDF文件

redirect
3.49 M
download

下载 PDF

PDF Vector

PDF

更新 08/25/2015
日文

ADA4622-2/ADA4622-2/ADA4622-4: 30 V、8 MHz、低バイアス電流、 単電源、RRO、高精度オペアンプ (Rev.C)

打开PDF文件

redirect
144.77 K
download

下载 PDF

技术文章

3

PDF Vector

HTML

更新 01/01/2019
英文
When Good Electrons Go Bad: How to Protect Your Analog Front End redirect icon

PDF Vector

HTML

更新 01/01/2019
中文
当电子元件性能下降：如何保护您的模拟前端 redirect icon

PDF Vector

HTML

更新 01/01/2019
日文
アナログ・フロント・エンドを保護する方法、電子の悪さを食い止める redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
ADA4622-1ARJZ-R2 5-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADA4622-1ARJZ-R7 5-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADA4622-1ARJZ-RL 5-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

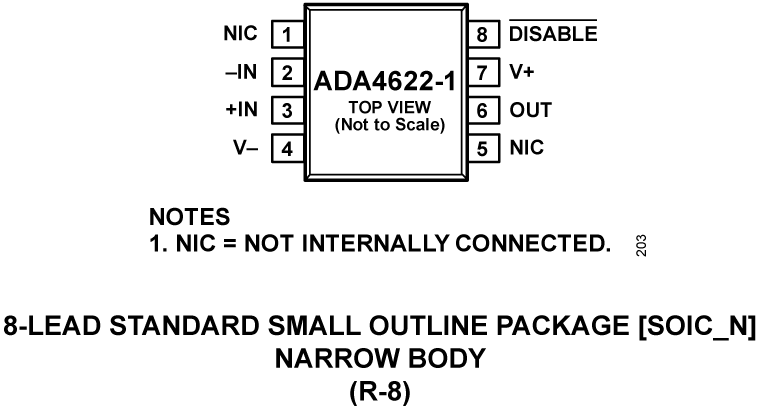

ADA4622-1ARZ 8-Lead SOIC external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADA4622-1ARZ-R7 8-Lead SOIC external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADA4622-1ARZ-RL 8-Lead SOIC external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADA4622-1BRZ 8-Lead SOIC external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADA4622-1BRZ-R7 8-Lead SOIC external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADA4622-1BRZ-RL 8-Lead SOIC external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

评估套件 1

EVAL-OPAMP-1

EVAL-OPAMP-1评估板

zoom

EVAL-OPAMP-1

EVAL-OPAMP-1评估板

download icon

下载

 print icon

打印
EVAL-OPAMP-1
EVAL-OPAMP-1评估板
立即购买 更多内容

产品详情

通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。 这些评估板全部兼容RoHs标准。 参考下列引脚数和封装，决定需要订购的型号：

  • EVAL-PRAOPAMP-1KSZ（单通道5引脚SC70）KS-5
  • EVAL-PRAOPAMP-1RJZ（单通道5引脚SOT 23）RJ-5
  • EVAL-PRAOPAMP-1RMZ（单通道8引脚MSOP）RM-8
  • EVAL-PRAOPAMP-1RZ（单通道8引脚SOIC）R-8

评估套件1

EVAL-OPAMP-1

EVAL-OPAMP-1评估板

工具及仿真模型 6

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

ADA4622-1 - Operational Amplifiers (Op Amps) Download

1.34 K

参考电路 1

Figure 1. High Performance Conductivity Measurement System

CN0359

全自动高性能电导率测量系统

参考电路1

Figure 1. High Performance Conductivity Measurement System

CN0359

全自动高性能电导率测量系统
