ADG1419

量产

2.1 Ω最大导通电阻、±15 V/12 V/±5 V iCMOS SPDT开关

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 最大导通电阻：2.1 Ω
  • 导通电阻平坦度(25°C)：0.5 Ω（最大值）
  • 连续电流最高达390 mA
  • 额定电源电压：+12 V、±15 V、±5 V
  • 无需VL 电源
  • 3 V 逻辑兼容输入
  • 轨到轨工作
  • 8引脚MSOP和8引脚、
    3 mm × 2 mm LFCSP封装。

ADG1419是一款单芯片iCMOS® 器件，内置一个单刀双掷(SPDT)开关。LFCSP封装器件提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。

iCMOS （工业CMOS）是一种模块式制造工艺，集高电压CMOS（互补金属氧化物半导体）与双极性技术于一体。通过这种工艺，可开发在33V高压下工作的高性能模拟IC，其体积性能比是其它高压器件所无法实现的。与采用传统CMOS工艺的模拟IC不同，iCMOS器件不但可以承受高电源电压，同时还能提升性能、大幅降低功耗并减小封装尺寸。

导通电阻曲线在整个模拟输入范围都非常平坦，可确保切换音频信号时拥有出色的线性度和低失真性能。iCMOS 结构可确保功耗极低，因而这些器件非常适合便携式电池供电仪表。

当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。ADG1419为先开后合式开关，适合多路复用器应用。

产品特色
  1. 最大导通电阻(25°C)：2.4 Ω
  2. 极低失真。
  3. 3 V逻辑兼容数字输入： VINH = 2.0 V, VINL = 0.8 V
  4. 无需VL逻辑电源
  5. 8引脚MSOP和8引脚、3 mm × 2 mm LFCSP封装
应用
  • 自动测试设备
  • 数据采集系统
  • 电池供电系统
  • 继电器替代方案
  • 采样保持系统
  • 音频信号路由
  • 视频信号路由
  • 通信系统
ADG1419
2.1 Ω最大导通电阻、±15 V/12 V/±5 V iCMOS SPDT开关

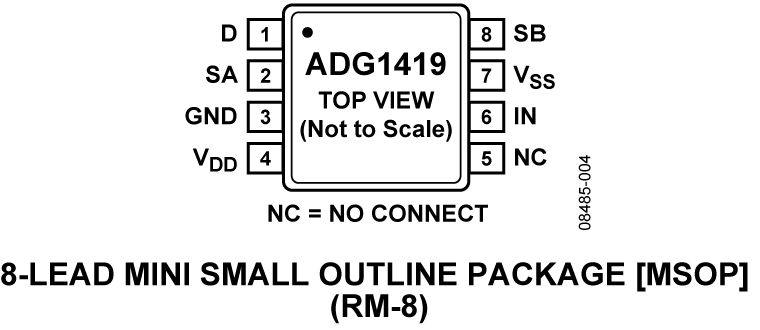

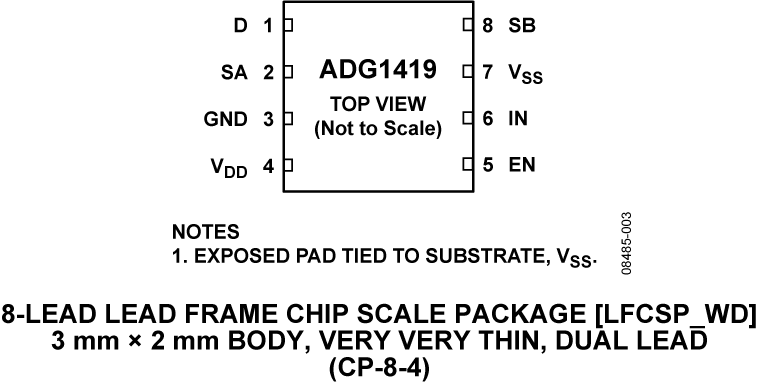

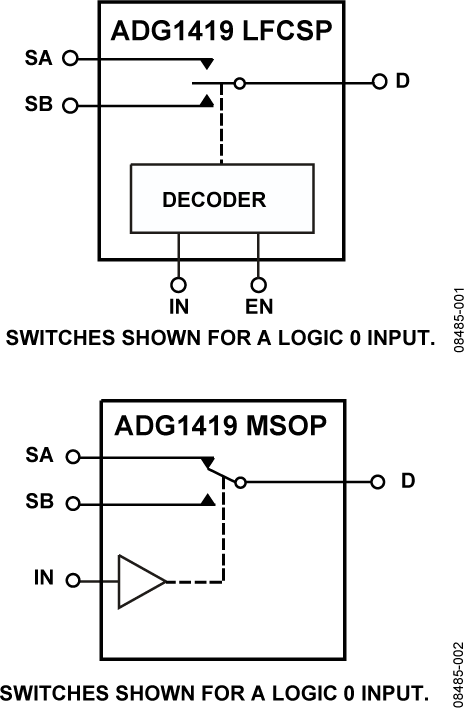

ADG1419 Functional Block Diagram ADG1419 Pin Configuration ADG1419 Pin Configuration
