概览

优势和特点

  • 真正的单电源供电
    • 轨到轨输出摆幅
    • 输入电压范围扩展至地电压以下
    • 5 V至30 V单电源供电能力
    • 双电源供电:±2.5 V至±15 V
  • 高负载驱动能力
    • 350 pF、G = +1的容性负载驱动能力
    • 最小输出电流:15 mA
  • 欲了解更多特性,请参考数据手册
AD822-EP支持防务和航空航天应用(AQEC标准)
  • 下载AD822-EP数据手册(pdf)
  • 军用温度范围(−55℃至+125℃)
  • 受控制造基线
  • 唯一封装/测试厂
  • 唯一制造厂
  • 增强型产品变更通知
  • 认证数据可应要求提供
  • V62/12636 DSCC图纸号

产品详情

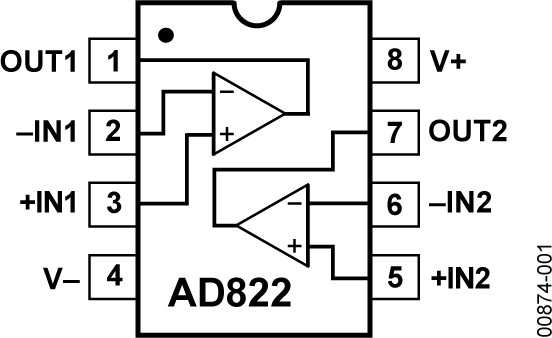

AD822是一款双通道、精密、低功耗、FET输入运算放大器,可以采用5 V至30 V单电源或±2.5 V至±15 V双电源供电。该放大器具有单电源供电能力,输入电压范围可扩展至负供电轨以下,因此它在单电源模式下可以处理地电压以下的输入信号。输出电压摆幅可扩展至各供电轨10 mV以内,以提供最大的输出动态范围。

直流精度性能包括最大800 μV的失调电压、2 μV/°C的失调电压漂移、小于25 pA的输入偏置电流以及低输入电压噪声,源阻抗最高可达1 GΩ。单位增益带宽为1.8 MHz,10 kHz时总谐波失真(THD)为–93 dB,压摆率为3 V/μs,每个放大器的电源电流低至800 μA。

应用

  • 电池供电精密仪器仪表
  • 光电二极管前置放大器
  • 有源滤波器12位至14位数据采集系统
  • 医疗仪器
  • 低功耗基准电压源和调节器

AD822-EP支持防务和航空航天应用(AQEC标准)

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

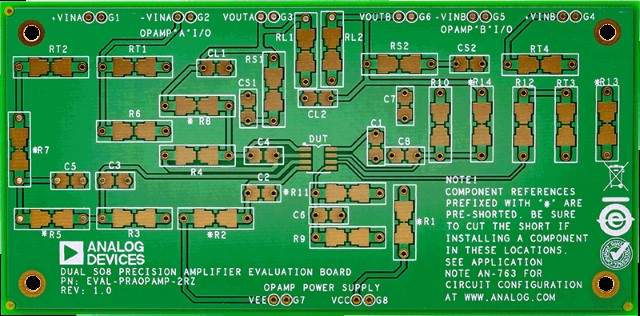

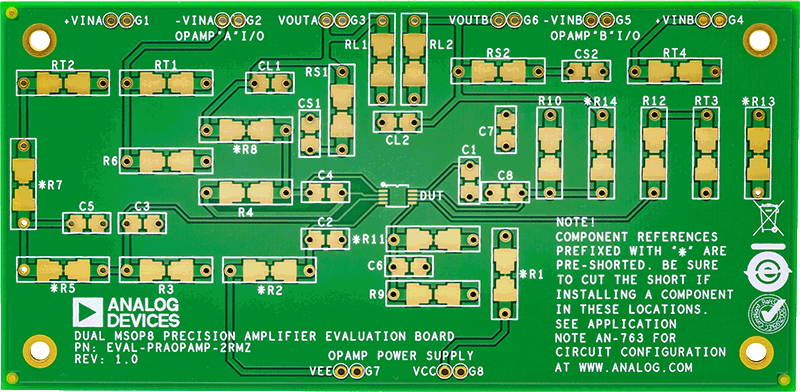

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

AD822

设计工具

模拟滤波器向导

运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的最佳滤波器设计。

模拟光电二级管向导

使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管,或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数,并立即查看图中的脉冲响应、频率响应和噪声增益结果。
