概览

优势和特点

  • AD820/AD822/AD824的下一代产品
  • 宽增益带宽积：8 MHz（典型值）
  • 高压摆率
    • 23V/µs典型值（从低到高）
    • −18V/µs典型值（从高到低）
  • 低输入偏置电流：±10 pA（最大值，TA = 25°C）
  • 低失调电压
    • A级：±0.8 mV（最大值，TA = 25°C）
    • B级：±0.35 mV（最大值，TA = 25°C）
  • 低失调电压漂移
    • A级：±4 μV/°C（最大值）
    • B级：±2 μV/°C（最大值）（仅ADA4622-2）
    • B级：±1 μV/°C（最大值）（仅ADA4622-1）
  • 输入电压范围包括引脚V-
  • 轨到轨输出
  • 电磁干扰抑制比(EMIRR)
    • 90 dB（典型值，f = 1000 MHz和f = 2400 MHz）
  • 工业标准封装和引脚排列

产品详情

ADA4622-1/ADA4622-2/ADA4622-4均为新一代AD820/AD822/AD824单电源、轨到轨输出(RRO)、精密结型场效应晶体管(JFET)输入运算放大器。ADA4622-1/ADA4622-2/ADA4622-4包括许多使其成为理想升级版本的改进，且灵活性和易用性不受影响，这使AD820/AD822/AD824非常适合各种应用。

输入电压范围包括负电源，输出摆幅为轨到轨。输入EMI滤波器可在开关噪声源非常靠近时提高信号鲁棒性。

带宽和摆率得到提高，输出驱动增强，建立时间性能得到改进，使这些器件能够驱动现代单端逐次逼近型寄存器(SAR)模数转换器(ADC)。

在保证电流电源与AD820/AD822/AD824相同的前提下，其电压噪声更低；宽带噪声降低25%，1/f噪声降低一半。ADA4622-1/ADA4622-2/ADA4622-4相比AD820/AD822/AD824直流精度有改善，失调降低一半，且ADA4622-1/ADA4622-2/ADA4622-4增加了最大热漂移的规格。共模抑制比(CMRR)优于AD820/AD822/AD824，使得ADA4622-1/ADA4622-2/ADA4622-4更适合用于同相增益和差动放大器配置。

ADA4622-1/ADA4622-2/ADA4622-4的额定工作温度范围为-40℃至+125℃扩展工业温度范围，在额定电压为+5 V、±5 V和±15 V时，采用5 V至30 V电源供电。ADA4622-1采用5引脚SOT-23封装及8引脚LFCSP封装。ADA4622-2提供8引脚SOIC_N、8引脚MSOP和8引脚LFCSP三种封装。ADA4622-4提供14引脚SOIC_N和16引脚、4 × 4 mm LFCSP两种封装。

应用

  • 高输出阻抗传感器接口
  • 光电二极管传感器接口
  • 跨阻放大器
  • ADC驱动器
  • 精密滤波器和信号调理

产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

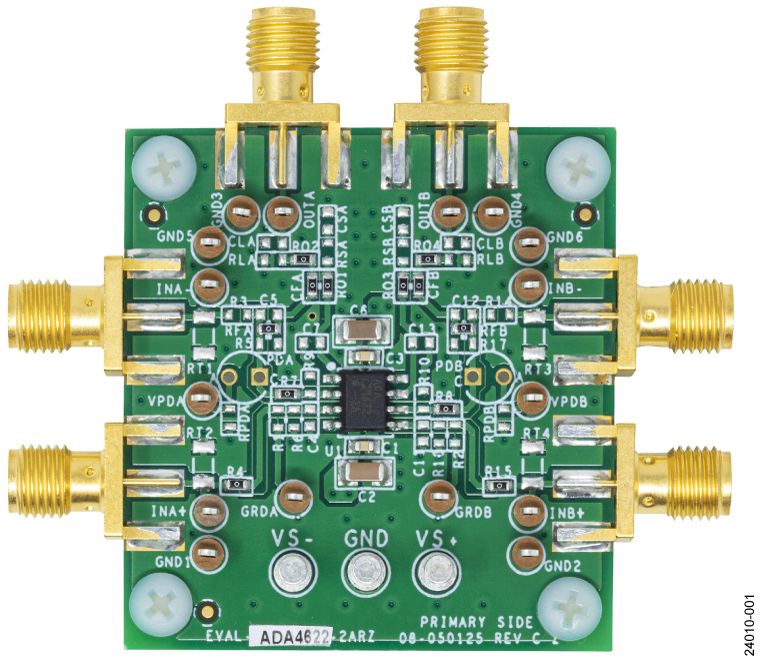

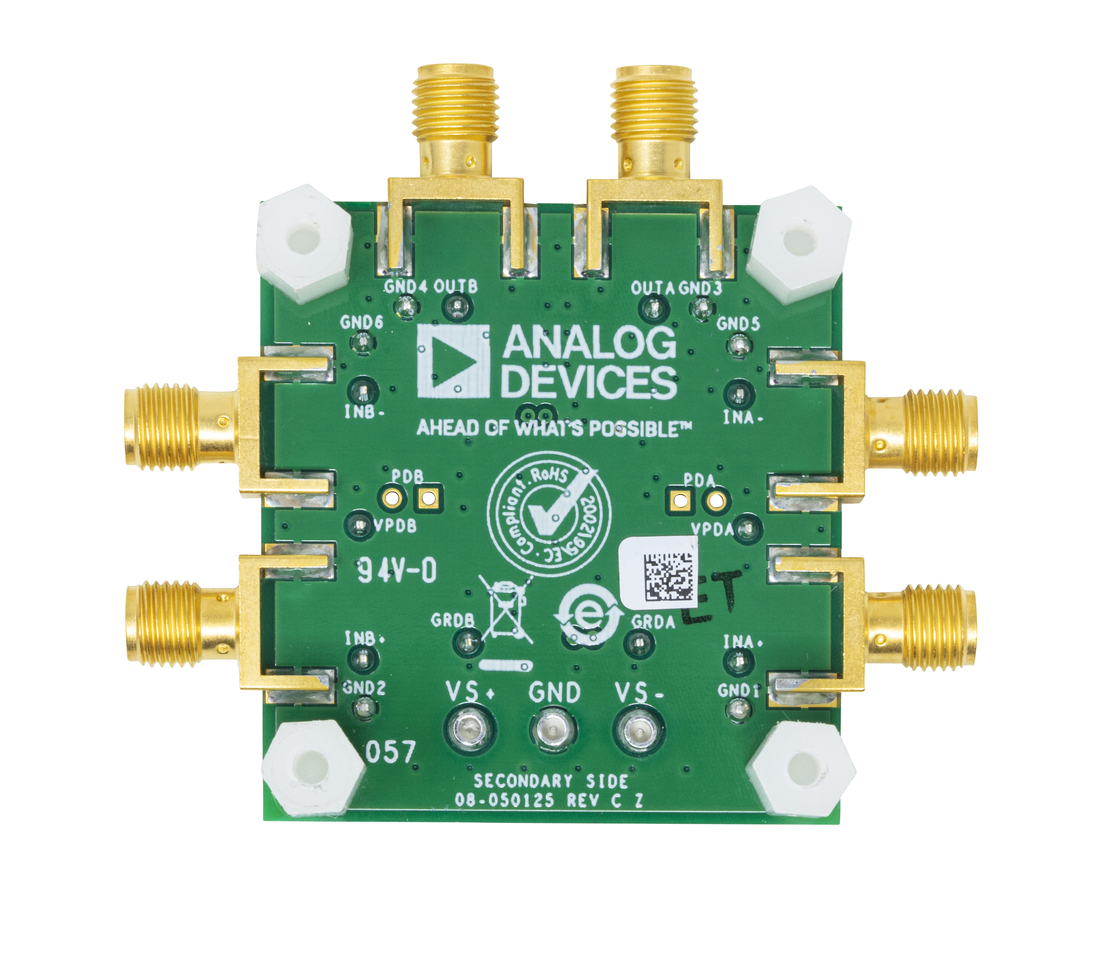

评估套件 (2)

参考资料

  • 查看全部 (14)
  • 数据手册 (1)
  • 应用笔记 (2)
  • 设计手册 (2)
  • 技术指南 (4)
  • 技术文章 (2)
  • 在线研讨会 (3)
    • Document Type

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    LTspice

    LTspice中提供以下器件型号：

    ADA4622

    SPICE模型

    设计工具

    ZIP
    9.72 K
    运放基本参数仿真演示LTSPICE文件

    通过 LTSPICE 仿真演示来介绍放大器指标，告诉大家这个指标会对电路产生什么影响。

    模拟滤波器向导

    使用模拟滤波器向导和实际运算放大器在几分钟内设计低通、高通或带通滤波器。设计过程中，可以观察滤波器设计的理想规格与实际电路行为特性。快速评估权衡运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的理想滤波器设计。

    模拟光电二级管向导

    使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。

    配套产品推荐

    ADA4622-2 电路

    • 宽带光电二极管前置放大器
    zoom-icon product recommendation card img
    修改设计 share LTspice仿真 download
    • 光电二极管互阻放大器
    zoom-icon product recommendation card img
    修改设计 share LTspice仿真 download

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    ADA4622-2ACPZ-R7 材料声明 质量和可靠性 8-Lead LFCSP (3mm x 3mm w/ EP)
    ADA4622-2ACPZ-RL 材料声明 质量和可靠性 8-Lead LFCSP (3mm x 3mm w/ EP)
    ADA4622-2ARMZ 材料声明 质量和可靠性 8-Lead MSOP
    ADA4622-2ARMZ-R7 材料声明 质量和可靠性 8-Lead MSOP
    ADA4622-2ARMZ-RL 材料声明 质量和可靠性 8-Lead MSOP
    ADA4622-2ARZ 材料声明 质量和可靠性 8-Lead SOIC
    ADA4622-2ARZ-R7 材料声明 质量和可靠性 8-Lead SOIC
    ADA4622-2ARZ-RL 材料声明 质量和可靠性 8-Lead SOIC
    ADA4622-2BRZ 材料声明 质量和可靠性 8-Lead SOIC
    ADA4622-2BRZ-R7 材料声明 质量和可靠性 8-Lead SOIC
    ADA4622-2BRZ-RL 材料声明 质量和可靠性 8-Lead SOIC
