ADA4500-2

10MHZ、14.5NV/√HZ、RRIO、零输入交越失真双通道运算放大器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 轨到轨输入和输出
  • 电源抑制比(PSRR):98dB(最小值)
  • 共模抑制比(CMRR):95 dB(最小值)
  • 失调电压:120 μV(最大值)
  • 单电源供电:
    2.7 V至5.5 V
  • 双电源供电:
    ±1.35 V至±2.75 V
  • 宽带宽:10 MHz
  • 低噪声
    - 2 μV p-p(0.1 Hz至10 Hz)
    - 14.5nV/√Hz(1kHz时)
  • 低输入偏置电流:2 pA(最大值)
更多细节
show more Icon
ADA4500-2是一款双通道、10 MHz、14.5 nV/√Hz、低功耗放大器,具有轨到轨输入和输出摆幅,可采用2.7 V至5.5 V单电源工作,并与业界标准标称电压+3.0 V、+3.3 V、+5.0 V和±2.5 V兼容。

该放大器采用新颖的零交越失真电路拓扑结构,能够在整个轨到轨输入共模范围内提供高线性度,并具有出色的电源抑制比(PSRR)和共模抑制比(CMRR)性能,而不会像传统互补轨到轨输入级那样出现交越失真。所得到的运算放大器还具有出色的精度、宽带宽和极低偏置电流。

这种特性组合使ADA4500-2成为精密传感器应用的理想选择,因为它可以将电源电压变化造成的误差降至最低,同时在整个输入电压范围内保持高CMRR性能。ADA4500-2还是一款适合驱动模数转换器(ADC)的出色放大器,因为其输出不会在共模电压条件下出现失真,这使得ADC能够使用其整个输入电压范围,从而使转换子系统的动态范围达到最大。

传感器、手持式仪器、精密信号调理和病人监护仪等许多应用都能从ADA4500-2的特性获益。

ADA4500-2的额定温度范围为−40°C至+125°C扩展工业温度范围,提供8引脚MSOP封装和8引脚LFCSP封装。

应用
• 压力和位置传感器
• 远程安保
• 医疗监视器
• 过程控制
• 危险探测器
• 光电二极管应用

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADA4500-2ACPZ-R7
  • HTML
  • HTML
ADA4500-2ACPZ-RL
  • HTML
  • HTML
ADA4500-2ARMZ
  • HTML
  • HTML
ADA4500-2ARMZ-R7
  • HTML
  • HTML
ADA4500-2ARMZ-RL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 5, 2018

- 16_0235

Assembly Transfer to ASE Korea and Test Transfer to STATS ChipPAC Singapore of Select LFCSP Parts.

8月 6, 2014

- 13_0223

Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 5, 2018

- 16_0235

arrow down

Assembly Transfer to ASE Korea and Test Transfer to STATS ChipPAC Singapore of Select LFCSP Parts.

8月 6, 2014

- 13_0223

arrow down

Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China

评估套件

评估套件 2

reference details image

EVAL-OPAMP-2

EVAL-OPAMP-2评估板

zoom

EVAL-OPAMP-2

EVAL-OPAMP-2评估板

产品详情

通用精密运算放大器评估板针对许多电路配置而设计并优化,以便用户能够找到最适合其应用的设计。这些评估板都符合RoHs标准。参考下列引脚数和封装,决定需要订购的型号。
  • EVAL-PRAOPAMP-2CPZ(双通道8引脚LFCSPCP-8
  • EVAL-PRAOPAMP-2RMZ(双通道8引脚MSOPRM-8
  • EVAL-PRAOPAMP-2RZ(双通道8引脚SOICR-8
reference details image

AMC-ADA4500-2ARMZ

适用于 ADA4500-2 的放大器夹层卡

zoom

AMC-ADA4500-2ARMZ

适用于 ADA4500-2 的放大器夹层卡

适用于 ADA4500-2 的放大器夹层卡

特性和优点

  • 支持快速模拟板试验和原型设计
  • 用户定义的电路配置
  • 可轻松连接到其他 ADC 评估板

产品详情

ADI 公司的放大器夹层卡 (AMC) 模数转换器 (ADC) 驱动器可评估采用 8 引脚单通道和双通道 SOIC、6 引脚单通道 SOT23、8 引脚双通道 MSOP 和 16 引脚 LFCSP 封装的放大器的性能。此附加卡可使用其 7 引脚头部插到 ADC 评估卡上。图 1 显示了安装在 ADI 公司的 ADC 评估板上的 AMC。

AMC 可支持 ADI 公司的任何运算放大器和采用不同封装的 ADC 驱动器。用户可以将 ADC 驱动器配置为 Sallen-Key 低通、高通或带通滤波器;多反馈低通、高通或带通滤波器;或倒相和非倒相运算放大器。用户还可将 AMC 配置为将单端全差分或单端信号驱动到差分 ADC。

经过优化的电源层和接地层确保了低噪声和高速运行。已针对较佳电路灵活性和性能优化了组件布置和电源旁路。该 AMC 评估板接受 0402 或 0603 表面安装技术 (SMT) 组件、1206 旁路电容器和 2.54 mm 头部。

所有组件都放置在初级端。任何组件都不放置在次级端。

工具和仿真

工具及仿真模型 6

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

参考电路

参考电路 3

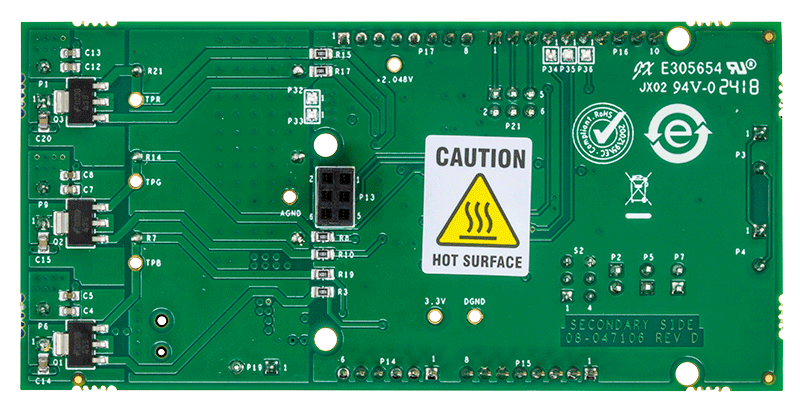

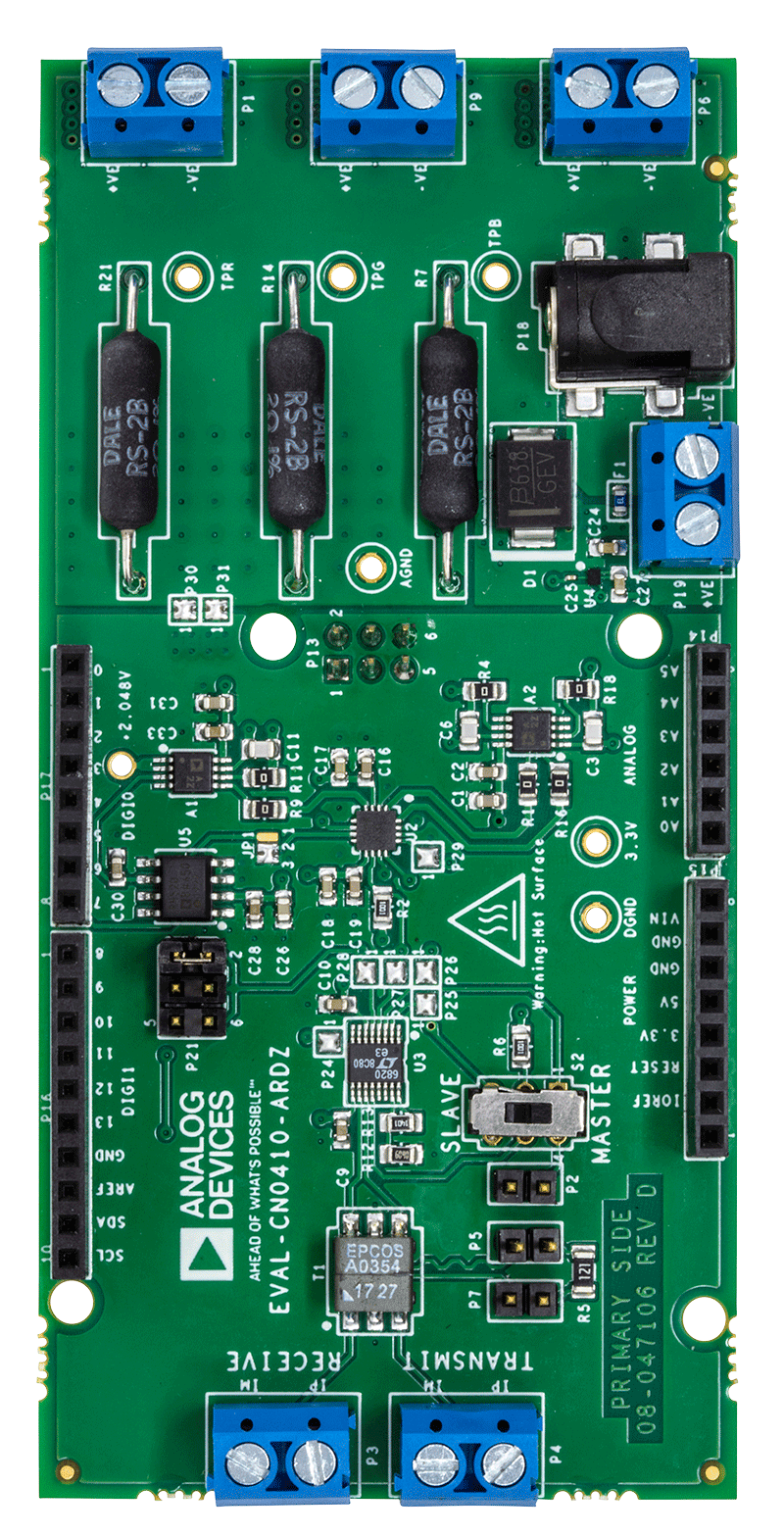

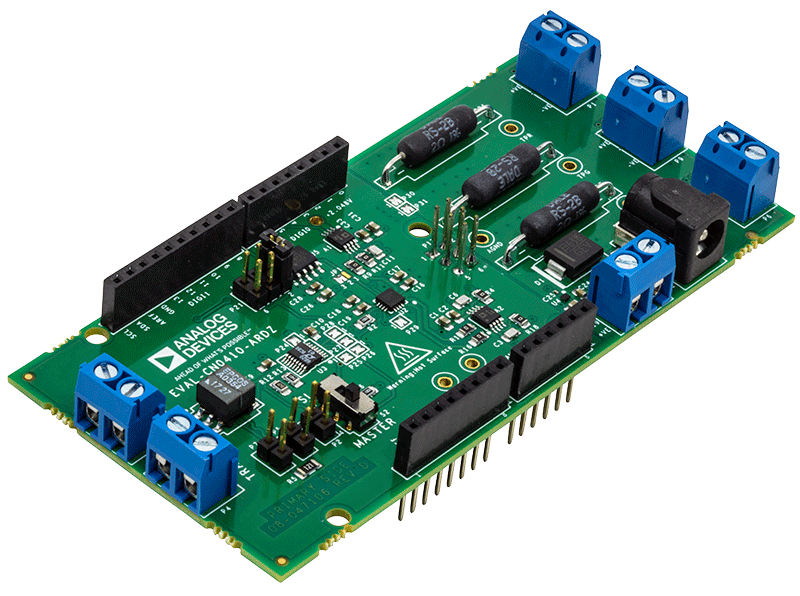

EVAL-CN0410-ARDZ Evaluation Board

集成isoSPI中继器的可编程、3通道LED电流源驱动器

±1 LSB Linear 16-Bit LED Current Source Driver

16位单电源LED电流驱动器,积分和差分非线性误差小于±1 LSB

zoomopens a dialog

CN0370

16位单电源LED电流驱动器,积分和差分非线性误差小于±1 LSB

CN0370

参考设计

tooltip Info:参考设计
16位单电源LED电流驱动器,积分和差分非线性误差小于±1 LSB

特性和优点

  • 单电源LED电流驱动器
  • 16位分辨率
  • 积分和差分非线性误差:±1LSB
  • 低噪声

查看参考设计详情 external link

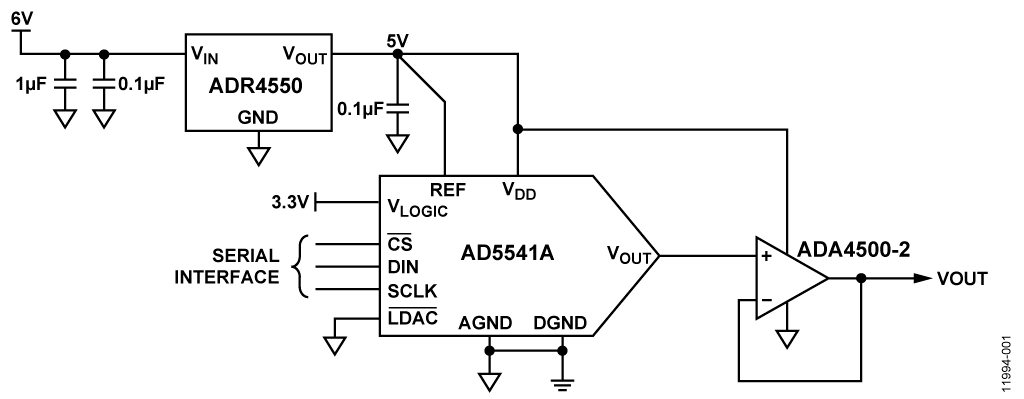

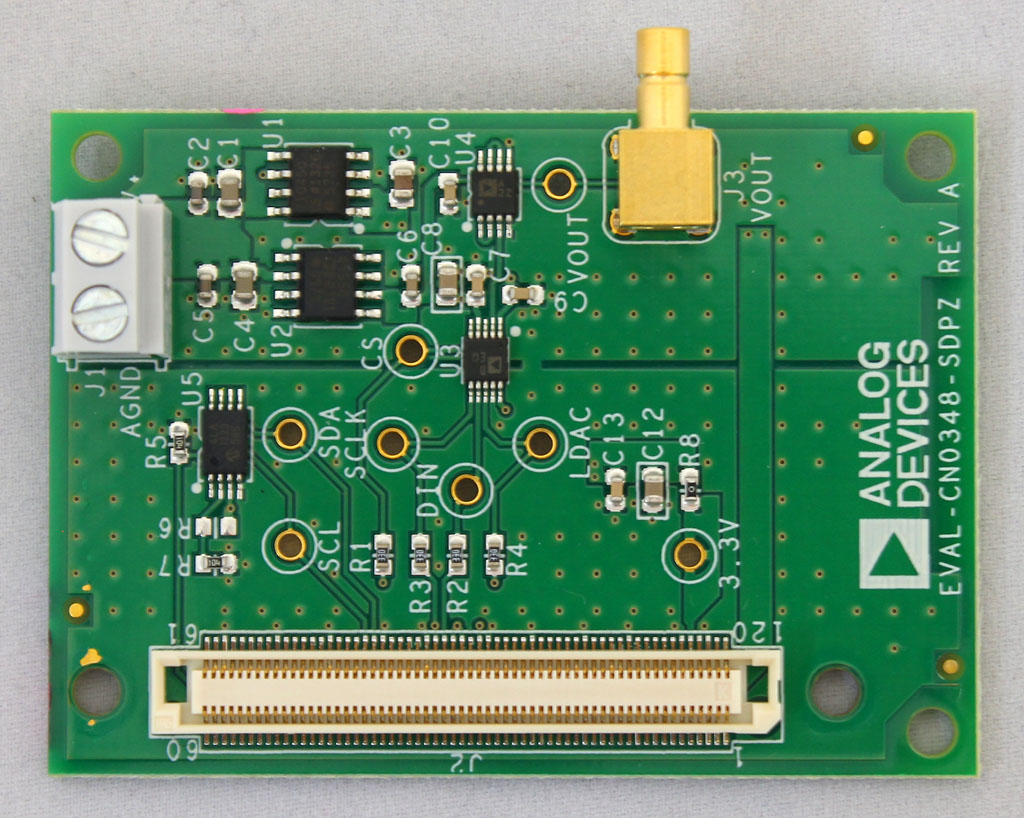

16位、单电源、缓冲电压输出模数转换器,具有低于±1 LSB的积分非线性和差分非线性

zoomopens a dialog

CN0348

16位、单电源、缓冲电压输出模数转换器,具有低于±1 LSB的积分非线性和差分非线性

CN0348

参考设计

tooltip Info:参考设计
16位、单电源、缓冲电压输出模数转换器,具有低于±1 LSB的积分非线性和差分非线性

特性和优点

  • 16位精密DAC
  • 低功耗:<25mW
  • 单电源
  • INL和DNL:低于+/-1LSB
查看参考设计详情 external link
