AD5542A
量产2.7 V至5.5 V、串行输入、电压输出、16/12位nanoDAC™，提供16引脚3 MM X 3 MM LFCSP和16引脚TSSOP封装
- 产品模型
- 8
产品详情
- 2/16位分辨率
- 1LSB INL
- 噪声频谱密度：11.8 nV/√Hz
- 建立时间：1 μs
- 毛刺能量：1.1 nV-s
- 温度漂移：0.05 ppm/°C
- 5 kV HBM ESD额定值
- 欲了解更多特性，请参考数据手册
- 同时提供16引脚TSSOP封装

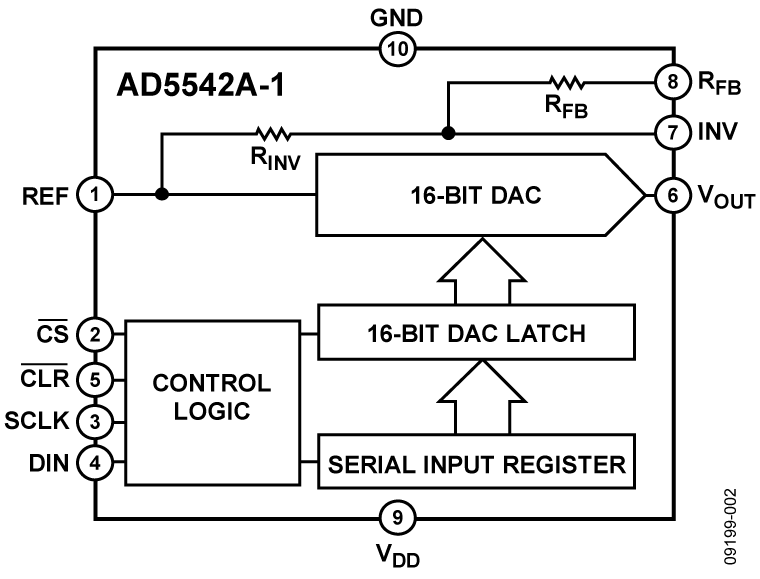

AD5512A/AD5542A是单通道、12/16位、串行输入、无缓冲电压输出数模转换器(DAC)，采用2.7 V至5.5 V单电源供电。DAC输出范围为0 V至VREF，保证单调性，提供1 LSB INL精度（16位），无需调整，额定温度范围为−40°C至+85°C (AD5542A)或−40°C至+125°C (AD5512A)。
AD5512A/AD5542A提供无缓冲输出，建立时间为1 μs，失调误差小，非常适合高速开环控制应用。
AD5512A/AD5542A采用双极性工作模式，可产生±VREF输出摆幅。二者还含有用于基准电压与模拟接地引脚的开尔文检测连接，以降低布局敏感度。
AD5512A/AD5542A提供16引脚LFCSP封装，AD5542A还提供10引脚LFCSP和16引脚TSSOP两种封装。AD5512A/AD5542A采用多功能三线式接口，并且与50 MHz SPI、QSPI™、MICROWIRE™、DSP接口标准兼容。
应用
- 自动测试设备
- 精密源测量仪器
- 数据采集系统
- 医疗与航空航天仪器
- 通信设备
产品聚焦
1. 16位性能，无需调整
2. 2.7 V至5.5 V单电源供电
3. 低噪声频谱密度：11.8 nV/√Hz
4. 低温度漂移：0.05 ppm/°C
5. 3 mm × 3 mm LFCSP和TSSOP封装
参考资料
数据手册 1
用户手册 1

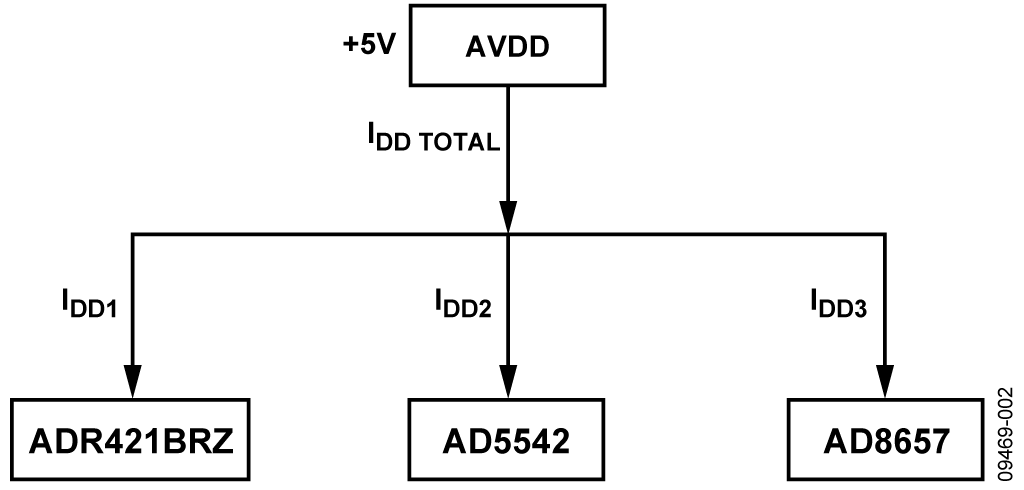

参考电路 3
解决方案设计及宣传手册 1
器件驱动器 4
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD5542AACPZ-REEL7 | 16-Lead LFCSP (3mm x 3mm w/ EP) | ||
| AD5542AARUZ | 16-Lead TSSOP | ||
| AD5542AARUZ-REEL7 | 16-Lead TSSOP | ||
| AD5542ABCPZ-1-RL7 | 10-Lead LFCSP (3mm x 3mm) | ||
| AD5542ABCPZ-500RL7 | 16-Lead LFCSP (3mm x 3mm w/ EP) | ||
| AD5542ABCPZ-REEL7 | 16-Lead LFCSP (3mm x 3mm w/ EP) | ||
| AD5542ABRUZ | 16-Lead TSSOP | ||
| AD5542ABRUZ-REEL7 | 16-Lead TSSOP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
| 未找到匹配项目 | ||
|
8月 6, 2014 - 13_0223 Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China |
||
| AD5542AACPZ-REEL7 | 量产 | |
| AD5542ABCPZ-1-RL7 | 量产 | |
| AD5542ABCPZ-500RL7 | 量产 | |
| AD5542ABCPZ-REEL7 | 量产 | |
|
3月 16, 2011 - 11_0034 AD5512A/AD5542A datasheet correction |
||
| AD5542AACPZ-REEL7 | 量产 | |
| AD5542AARUZ | 量产 | |
| AD5542AARUZ-REEL7 | 量产 | |
| AD5542ABCPZ-1-RL7 | 量产 | |
| AD5542ABCPZ-REEL7 | 量产 | |
| AD5542ABRUZ | 量产 | |
| AD5542ABRUZ-REEL7 | 量产 | |
这是最新版本的数据手册
软件资源
FPGA/HDL 2
器件驱动器 4
Evaluation Software 0
找不到您所需的软件或驱动?
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 标准数字隔离器 2 | ||
| ADUM1400 | 量产 | 四通道数字隔离器（4/0通道方向性） |
| ADUM1410 | 量产 | 四通道数字隔离器 |
| 串联基准电压源 3 | ||
| ADR431 | 量产 | 超低噪声XFET基准电压源，具有吸电流和源电流能力 |
| ADR421 | 量产 | 超精密、低噪声、2.500 V XFET®基准电压源 |
| ADR4525 | 量产 | 超低噪声、高精度2.5V基准电压源 |
| 低输入偏置电流运算放大器(≤100 pA) 1 | ||
| AD8628 | 量产 | 零漂移、单电源RRIO运算放大器 |
| 高压运算放大器≥12V 1 | ||
| ADA4077-2 | 推荐新设计使用 | 4 MHz、7 nV/√Hz、低失调和漂移、高精度双通道放大器 |
| 精密运算放大器 (Vos<1mV且TCVos<2uV/C) 2 | ||
| OP1177 | 量产 | 精密、低噪声、低输入偏置电流运算放大器（单通道） |
| OP196 | 量产 | 微功耗RRIO单通道运算放大器 |
| 零漂移运算放大器 1 | ||
| ADA4528-1 | 量产 | 精密、超低噪声、轨到轨输入/输出、零点漂移单通道运算放大器 |
工具及仿真模型
精密DAC误差预算工具
精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。
打开工具AD5542A IBIS Models 3
评估套件

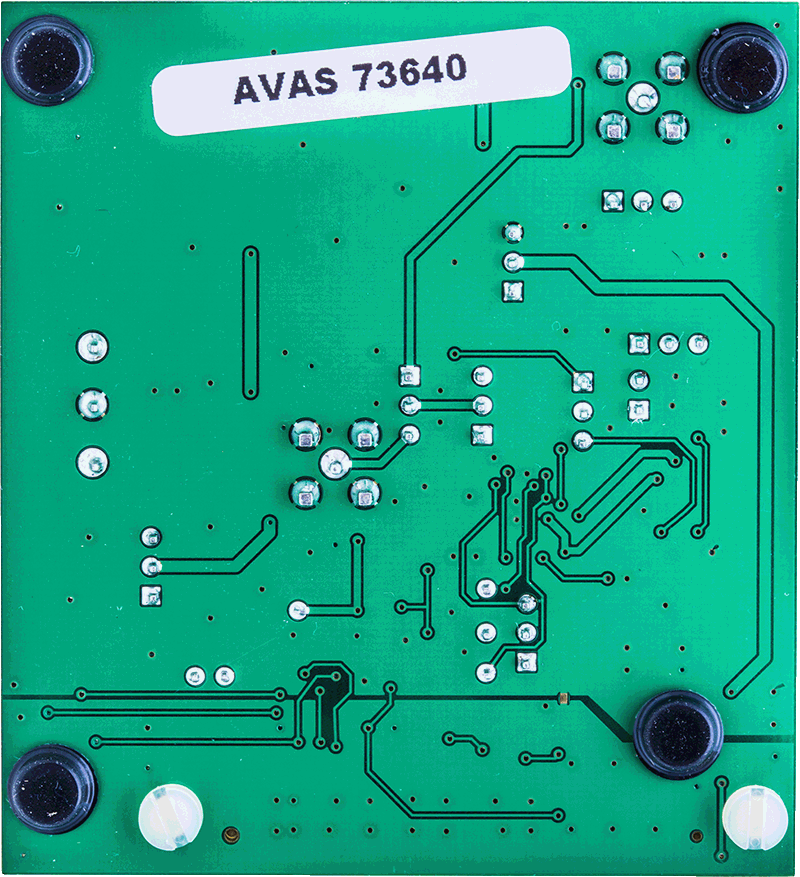

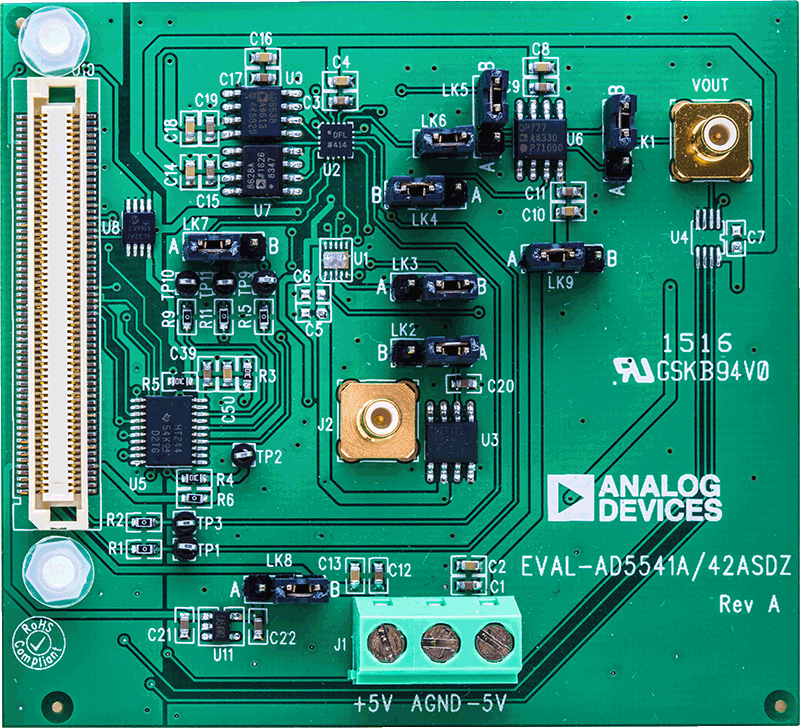

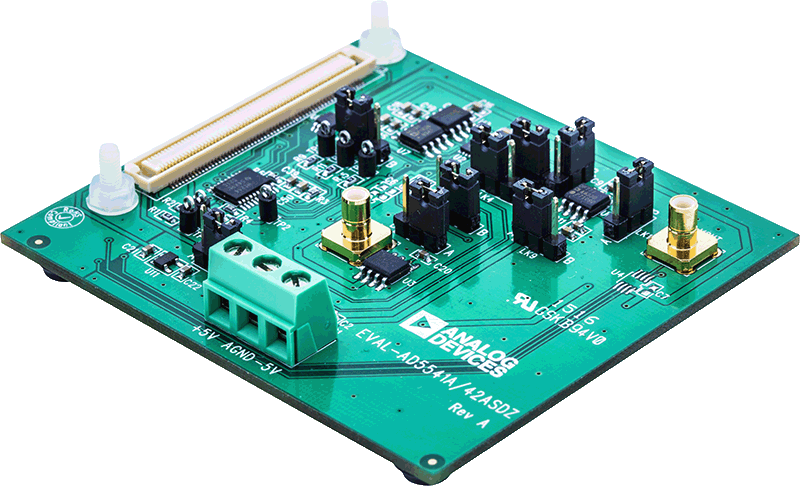

AD5542A 评估板
