概览
优势和特点
- 高压(18 V)微功耗：22µA（最大值）
- 低失调电压：350 µV（最大值）
- 低输入偏置电流：20 pA（最大值）
- 增益带宽积：230 kHz（AV =100，典型值）
- 单位增益交越：230 kHz
- −3 dB闭环带宽：305 kHz
- 单电源供电：2.7 V至18 V
- 双电源供电：±1.35 V至±9 V
- 单位增益稳定
- 出色的抗电磁干扰能力
产品详情
AD8657/AD8659分别是双信道及四信道微功耗、精密轨到轨输入/输出放大器，针对低功耗和宽工作电源电压范围应用进行了优化。
AD8657/AD8659采用2.7 V至18 V电源供电，典型静态电源电流为18 μA。此类器件采用ADI公司的DigiTrim®调整专利技术，失调电压非常低。AD8657/AD8659还具有较高的抗电磁干扰能力。
AD8657/AD8659具有低电源电流、低失调电压、极低输入偏置电流、宽电源电压范围以及轨到轨输入和输出，是过程和电机控制应用中电流监控的理想选择。在无线/远程传感器/发送器中，此类器件的精密特性组合非常适合传感器前端或高阻抗输入源的直流增益和缓冲处理。
AD8657/AD8659的额定温度范围为扩展工业温度范围（-40℃至+125℃）。AD8657采用8引脚MSOP封装和8引脚LFCSP封装；AD8659采用14引脚SOIC封装和16引脚LFCSP封装。
应用
- 便携式操作系统
- 电流监控器

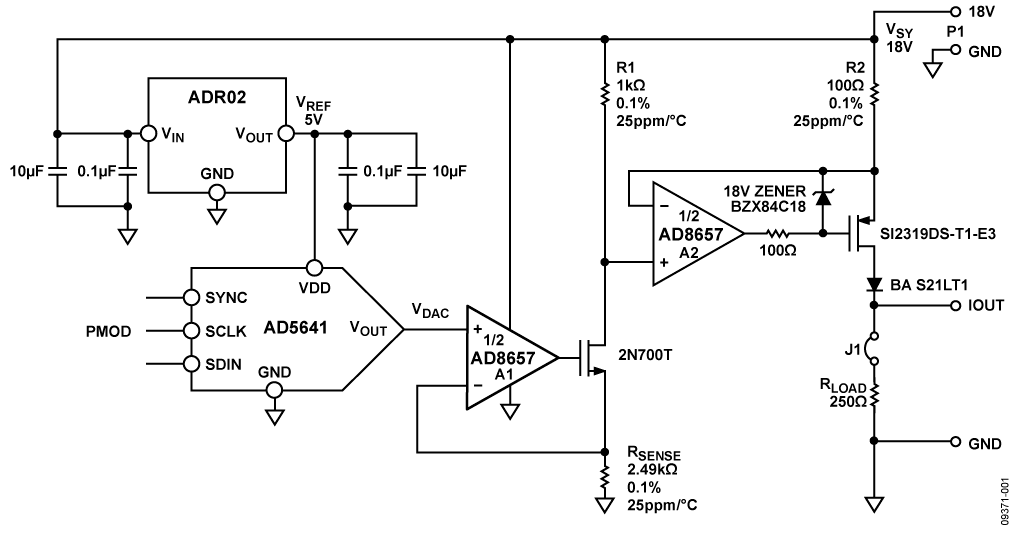

- 4 mA至20 mA环路驱动器
- 缓冲/电平转换
- 多极滤波器
- 远程/无线传感器
- 低功耗跨导放大器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
