AD7791

4位、单通道、超低功耗Σ-Δ型ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品模型 2
特性
  • 下载示例代码
  • 电源:
    - 工作电压:2.5 V至5.25 V
    - 正常模式:最大75 µA
    - 省电模式:最大1 µA
  • 均方根(RMS)噪声:1.1 µV
    (9.5 Hz更新速率时)
  • 19.5位峰-峰值分辨率(22位有效分辨率)
  • 积分非线性:3.5 ppm(典型值)
  • 50 Hz和60 Hz同时抑制
  • 内部时钟振荡器
  • 轨到轨输入缓冲
  • VDD监控通道
  • 温度范围:-40°C ~ +105°C
  • 10引脚MSOP封装
更多细节
show more Icon

AD7790/AD7791均为适合低频测量应用的低功耗、完整模拟前端。采用3 V电源时,二者的典型功耗为65 µA;采用5 V电源、禁用缓冲时,典型功耗为75 µA。AD7791内置一个24位Σ-Δ ADC,其中含有一个可缓冲或无缓冲差分输入。AD7790是AD7791的16位版本。AD7790在默认输出数据速率16.6 Hz时具有16位峰-峰值分辨率,而AD7789在此输出数据速率时则具有19位峰-峰值分辨率,相当于21.5位有效分辨率。


AD7791采用内部时钟工作,因此,用户不必为其提供时钟源。输出数据速率可通过软件编程设置,可在9.5 Hz至120 Hz的范围内变化。峰-峰值(p-p)分辨率随编程设置的输出数据速率不同而异。当输出数据速率为16.6 Hz时,可实现50 Hz/60 Hz同时抑制。两款器件还具有电源监控功能。


AD7791可在单次转换模式下使用,即上电后执行单次转换,然后返回省电模式。或者,也可以选择连续模式工作。在连续转换模式下,可将两款器件配置为连续读取,即假设已将串行时钟作用于这些器件,则一旦完成一次转换,便会自动将转换结果置于串行总线上(用户无需写入ADC以读取数据)。


AD7790/AD7791采用10引脚MSOP封装。



产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD7791BRMZ
  • HTML
  • HTML
AD7791BRMZ-REEL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 26, 2016

- 15_0176

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

5月 15, 2012

- 10_0006

Halogen Free Material Change for mini SOIC Products

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 26, 2016

- 15_0176

arrow down

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

5月 15, 2012

- 10_0006

arrow down

Halogen Free Material Change for mini SOIC Products

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件

评估套件 2

reference details image

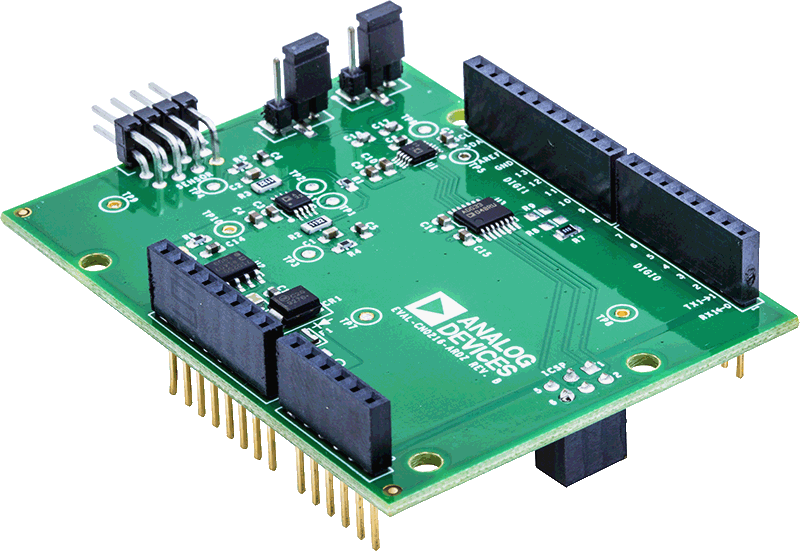

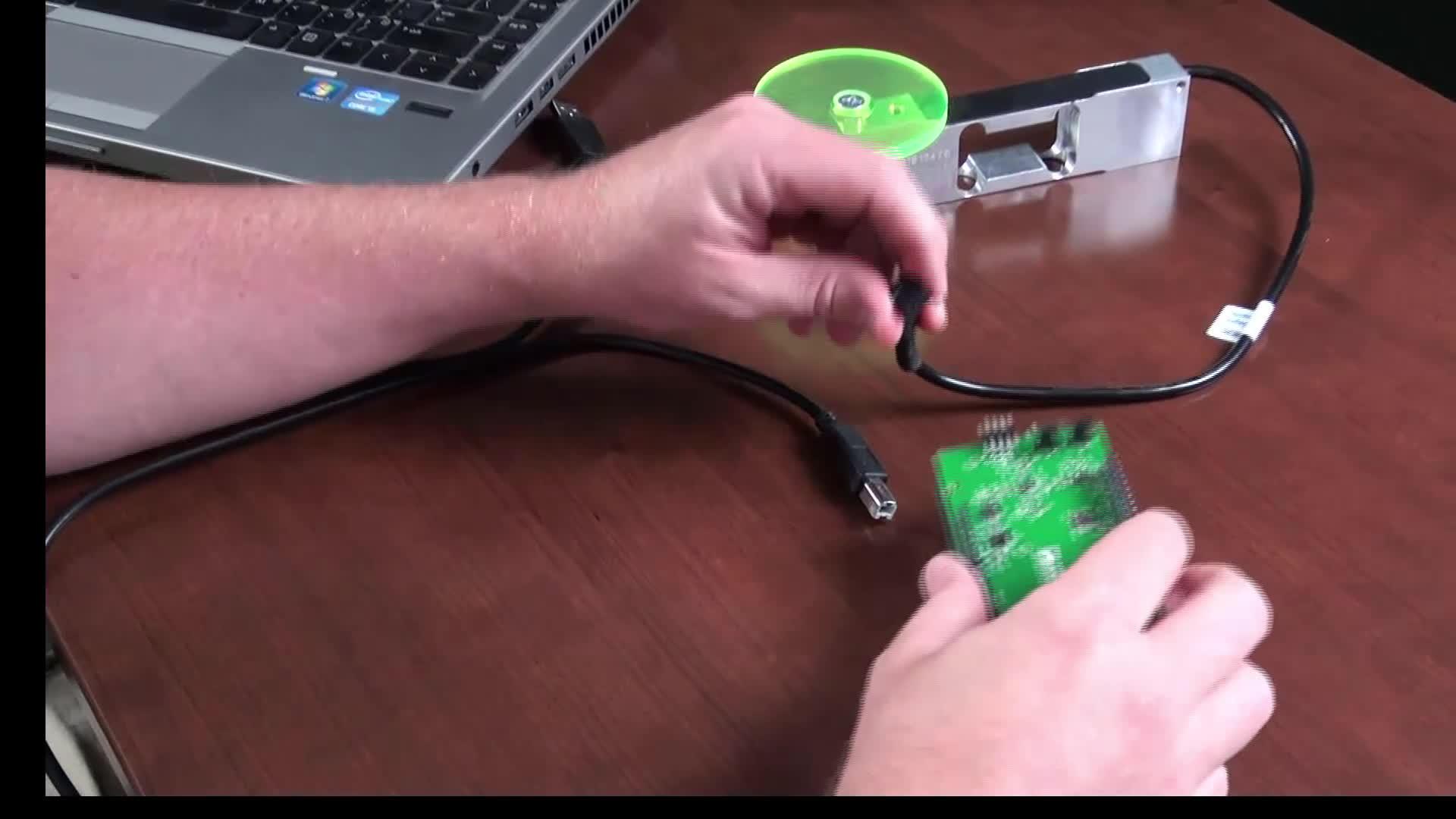

EVAL-CN0216-ARDZ

Arduino兼容高增益电子称设计(CN0216)

zoom

EVAL-CN0216-ARDZ

Arduino兼容高增益电子称设计(CN0216)

Arduino兼容高增益电子称设计(CN0216)

特性和优点

  • 尺寸兼容Arduino
  • 可用于4或6线传感器
  • 增益高达400,用于宽桥式传感器范围
  • 低功耗、单电源供电

产品详情

CN-0216是一个精密电子称信号调理系统。 它使用一个低功耗缓冲式24位Σ-Δ型ADC AD7791和两个外部零漂移放大器ADA4528-1。 该解决方案支持单电源供电,可提供高直流增益。

利用本电路可以非常灵活地设计定制低电平信号调理前端,用户可以轻松优化传感器-放大器-转换器组合电路的整体传递函数。


reference details image

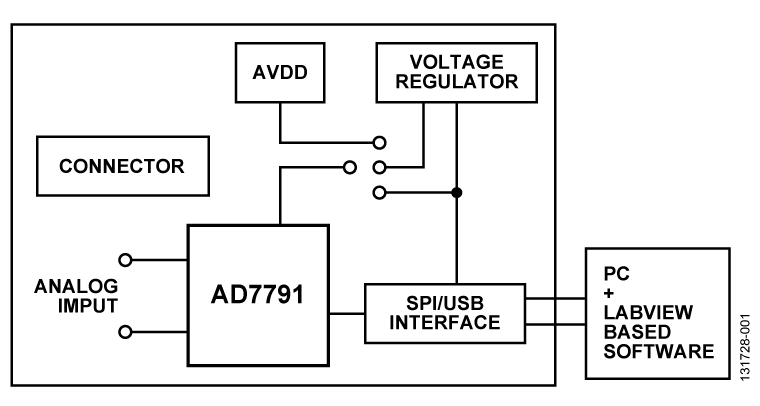

EVAL-AD7791

AD7791 评估板

zoom

EVAL-AD7791

AD7791 评估板

AD7791 评估板

特性和优点

  • AD7791的全功能评估板
  • 独立USB接口
  • 各种链路选项
  • 用于控制AD7791的PC软件

产品详情

EVAL-AD7791EBZ是一款用于低功耗、24位Σ-Δ型模数转换器(ADC) AD7791的全功能评估板。 AD7791是一款适合低频测量应用的完整模拟前端。 它是一款低功耗器件,采用3 V电源时,典型功耗为65 μA。 它内置一个片内时钟,无需外部时钟。 它采用Σ-Δ转换技术,可实现最高24位无失码性能。 输入信号施加于模拟调制器。 调制器输出由片内数字滤波器处理。 AD7791模拟输入通道接收±VREF模拟输入信号。 在输出数据速率为16.6 Hz时,AD7791具有19位峰峰值分辨率。 在此输出数据速率下,还可提供50 Hz/60 Hz同步抑制。

有关AD7791的完整数据请参考ADI的AD7791数据手册。使用评估板时,建议同时参阅AD7791数据手册和本评估板用户指南。

请先安装AD7791评估板软件,再将AD7791评估板连接到PC。

AD7791评估板上的另一个元件是ADP3303高精度、低功耗、3.3 V输出稳压器,用于为USB/串行外设接口(SPI)供电。

参考电路 1

利用24位Σ-Δ型ADC AD7791和外部零漂移放大器ADA4528-1实现精密电子秤设计

zoomopens a dialog

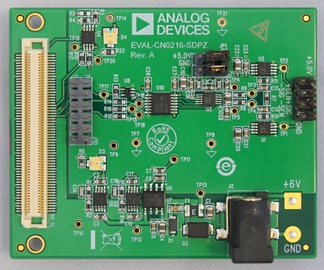

CN0216

利用24位Σ-Δ型ADC AD7791和外部零漂移放大器ADA4528-1实现精密电子秤设计

CN0216

参考设计

tooltip Info:参考设计
利用24位Σ-Δ型ADC AD7791和外部零漂移放大器ADA4528-1实现精密电子秤设计

特性和优点

  • 采用零漂移放大器实现400的高增益
  • 提供低输出信号,与电子秤连接
  • 通过120Hz维持性能指标
  • 精密电子秤应用电路
  • 低功耗、低噪声
查看参考设计详情 external link
