ADP7102

20 V、300 mA低噪声CMOS LDO

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 16
特性
  • 输入电压范围:
    3.3 V 至 20 V
  • 最大输出电流
    300 mA
  • 低噪声:15 μV rms(固定输出型)
  • PSRR性能:60 dB (10 kHz,VOUT = 3.3 V)
  • 反向电流保护
  • 低压差:
    200 mV(300 mA负载)
  • 初始精度: ±0.8%
  • 欲了解更多特性,请参考数据手册

更多细节
show more Icon
ADP7102是一款CMOS、低压差线性调节器,采用3.3 V至20 V电源供电,最大输出电流为300 mA。这款高输入电压LDO适用于调节19 V至1.22 V供电的高性能模拟和混合信号电路。该器件采用先进的专有架构,提供高电源抑制、低噪声特性,仅需一个1 μF小型陶瓷输出电容,便可实现出色的线路与负载瞬态响应性能。

ADP7102提供7个固定输出电压选项和可调输出型号,可通过外置反馈分压器,将输出电压调节至 1.22 V 至 VIN − VDO

ADP7102输出噪声电压为15 μV rms,并不受输出电压影响。这些器件具有一个“电源良好”数字输出引脚,允许电源系统监控器检查输出电压是否正常。用户可编程精密欠压闭锁功能方便控制多个电源的时序。

ADP7102提供8引脚3 mm × 3 mm LFCSP和8引脚SOIC两种封装。LFCSP不仅提供一种超紧凑的解决方案,而且散热性能出色,在小尺寸薄型电路板空间中满足高达300 mA输出电流的应用需求。

应用

  • 适应噪声敏感应用:
    ADC, DAC ADC、DAC电路、精密放大器、高频振荡器、时钟和PLL
  • 通信和基础设施
  • 医疗和保健
  • 工业与仪器仪表
产品模型 16

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADP7102ACPZ-1.5-R7
  • HTML
  • HTML
ADP7102ACPZ-1.8-R7
  • HTML
  • HTML
ADP7102ACPZ-2.5-R7
  • HTML
  • HTML
ADP7102ACPZ-3.0-R7
  • HTML
  • HTML
ADP7102ACPZ-3.3-R7
  • HTML
  • HTML
ADP7102ACPZ-5.0-R7
  • HTML
  • HTML
ADP7102ACPZ-9.0-R7
  • HTML
  • HTML
ADP7102ACPZ-R7
  • HTML
  • HTML
ADP7102ARDZ-1.5-R7
  • HTML
  • HTML
ADP7102ARDZ-1.8-R7
  • HTML
  • HTML
ADP7102ARDZ-2.5-R7
  • HTML
  • HTML
ADP7102ARDZ-3.0-R7
  • HTML
  • HTML
ADP7102ARDZ-3.3-R7
  • HTML
  • HTML
ADP7102ARDZ-5.0-R7
  • HTML
  • HTML
ADP7102ARDZ-9.0-R7
  • HTML
  • HTML
ADP7102ARDZ-R7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 6, 2014

- 13_0223

Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China

ADP7102ACPZ-1.5-R7

量产

ADP7102ACPZ-1.8-R7

量产

ADP7102ACPZ-2.5-R7

量产

ADP7102ACPZ-3.0-R7

量产

ADP7102ACPZ-3.3-R7

量产

ADP7102ACPZ-5.0-R7

量产

ADP7102ACPZ-9.0-R7

量产

ADP7102ACPZ-R7

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 6, 2014

- 13_0223

arrow down

Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China

ADP7102ACPZ-1.5-R7

量产

ADP7102ACPZ-1.8-R7

量产

ADP7102ACPZ-2.5-R7

量产

ADP7102ACPZ-3.0-R7

量产

ADP7102ACPZ-3.3-R7

量产

ADP7102ACPZ-5.0-R7

量产

ADP7102ACPZ-9.0-R7

量产

ADP7102ACPZ-R7

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

EVAL-ADP7102

ADP7102 评估板

zoom

EVAL-ADP7102

ADP7102 评估板

产品详情

该产品拥有特定电压的单独评估板,还包括一些特定的特性以及RedyKitTM。 RedyKit提供两种装配完善且经过测试的评估板,以及适用于IC调节器的全套产品(电压)选项,可以简化产品评估。 套件中所有IC选项均分类存放,每个抗静电拉链袋上都清楚地印着ADI产品型号。


使用单个电压源、电压表、电流表和负载电阻,即可对线路和负载调节、压差以及接地电流进行简单的器件测量。


工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

参考电路

参考电路 6

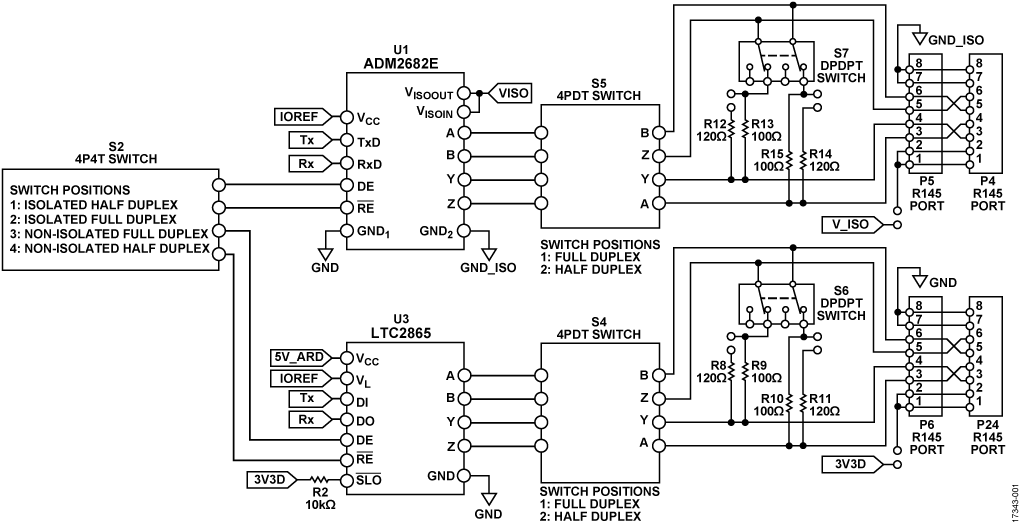

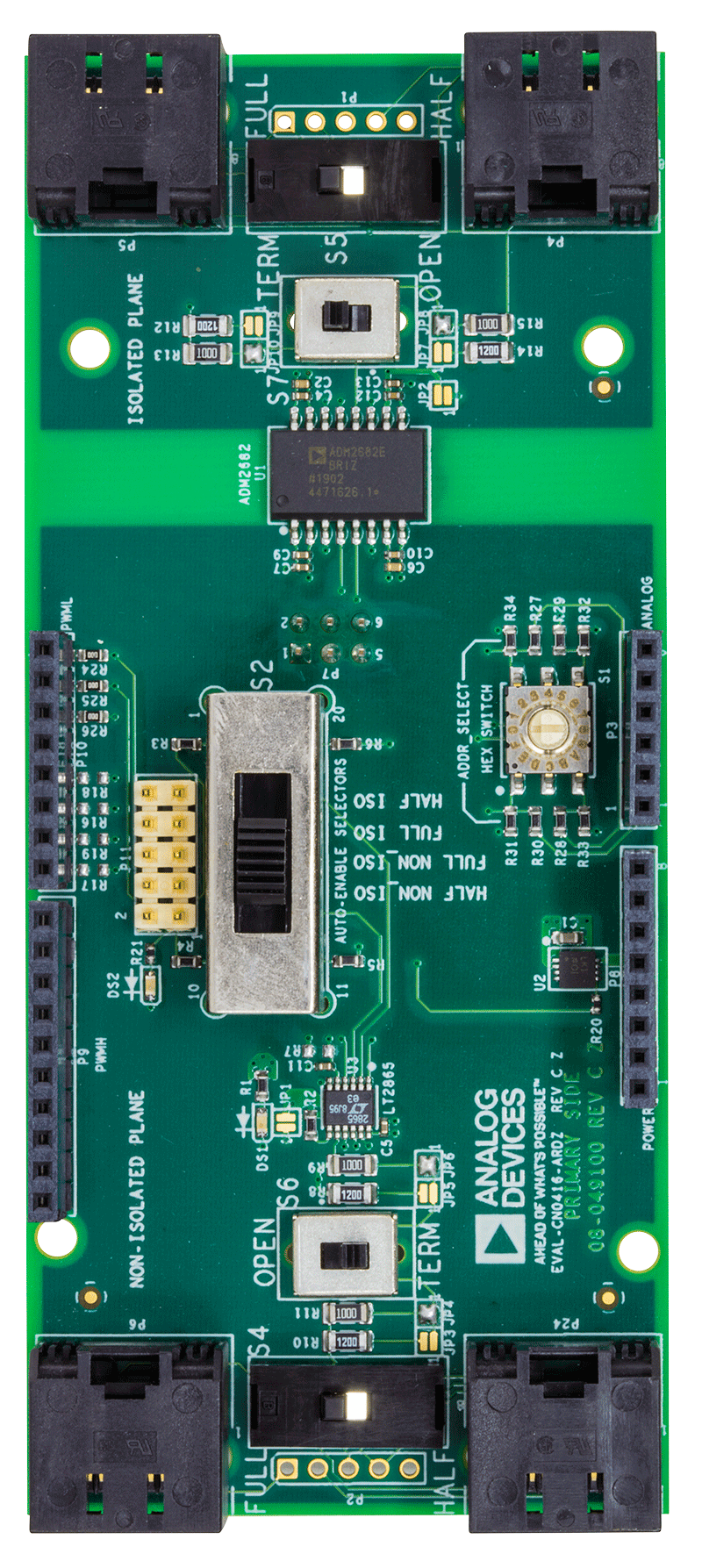

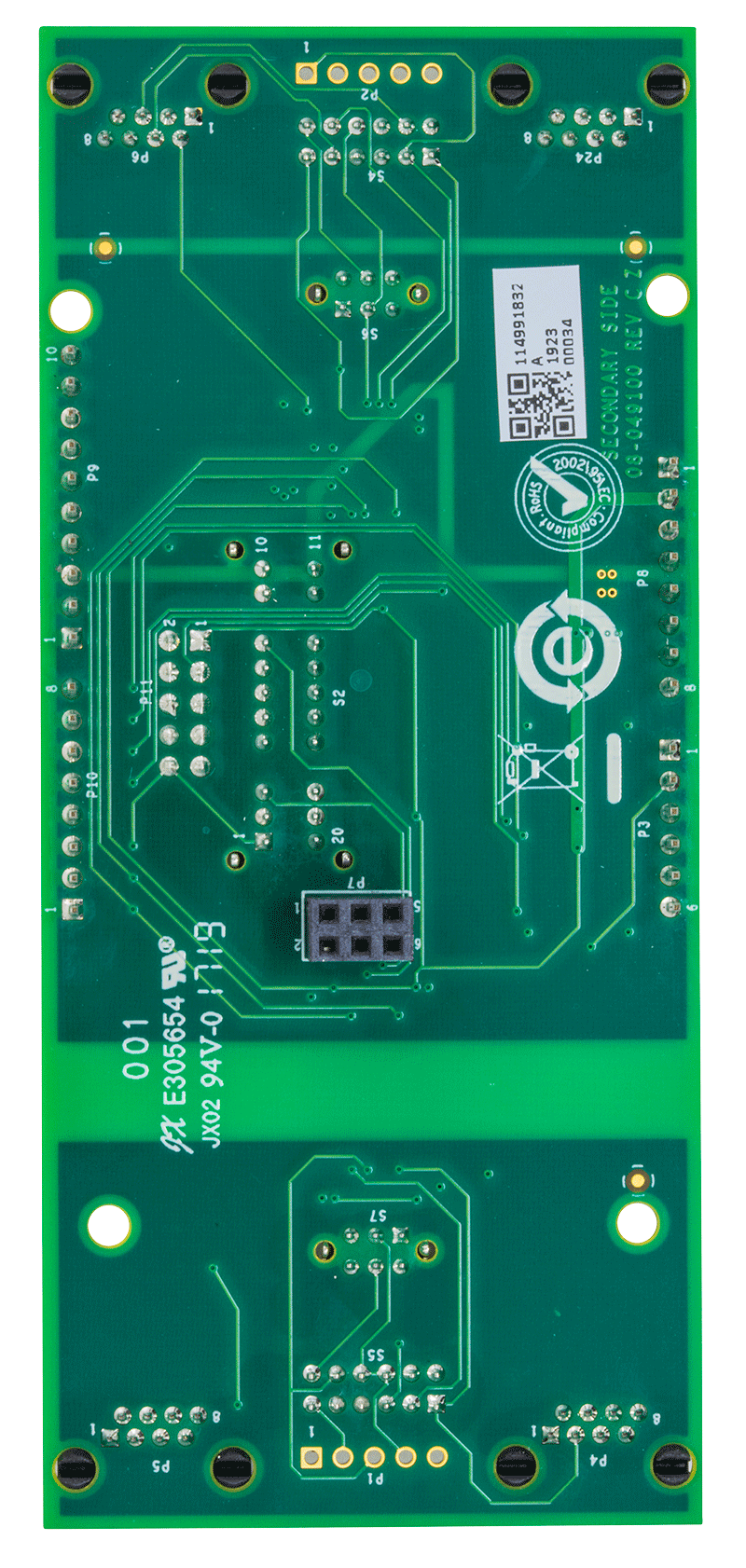

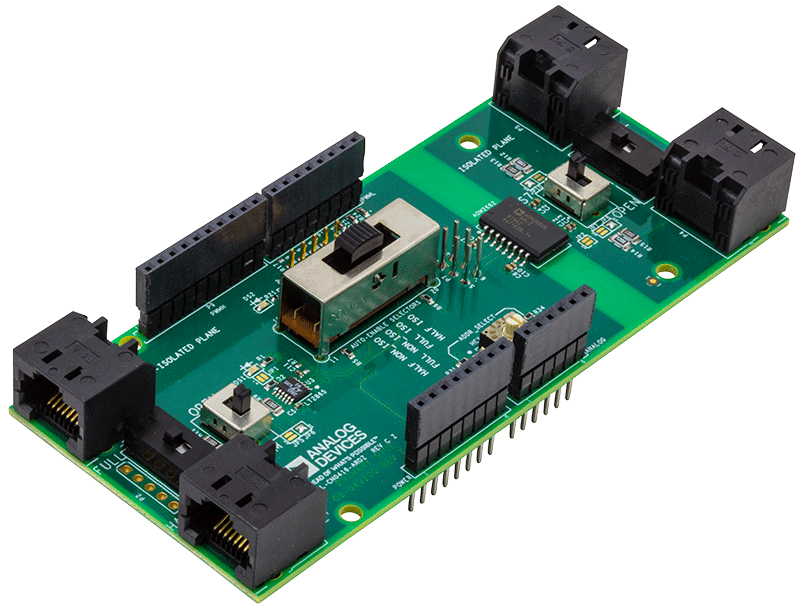

Isolated and Nonisolated RS-485 Transceiver Simplified Schematic
