ADM2682E

16 Mbps、5 kV rms信号和电源隔离RS-485收发器,提供±15 kV ESD保护

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 5 kV rms隔离RS-485/RS-422收发器,可配置为半双工或全双工
  • isoPower®集成式隔离DC/DC转换器
  • RS-485输入/输出引脚
    提供±15 kV ESD保护
  • 符合ANSI/TIA/EIA RS-485-A-98和ISO 8482:1987(E)标准
  • 数据速率:16 Mbps
  • 5 V或3.3 V电源供电
  • 总线最多支持与256个节点连接
  • 开路和短路故障保护接收器输入
  • 高共模瞬变抗扰度:>25 kV/μs
  • 欲了解更多特性,请参考数据手册

更多细节
show more Icon

ADM2682E/ADM2687E是具备±15 kV ESD保护功能的完全集成式5 kV rm信号和电源隔离数据收发器,适合多点传输线路上的高速通信应用。ADM2682E/ADM2687E集成了一个5 kV rms隔离DC/DC电源,省去了外部DC/DC隔离模块。

器件针对平衡传输线路而设计,符合ANS/TIA/EIA-485-A-98和ISO 8482:1987(E)标准。

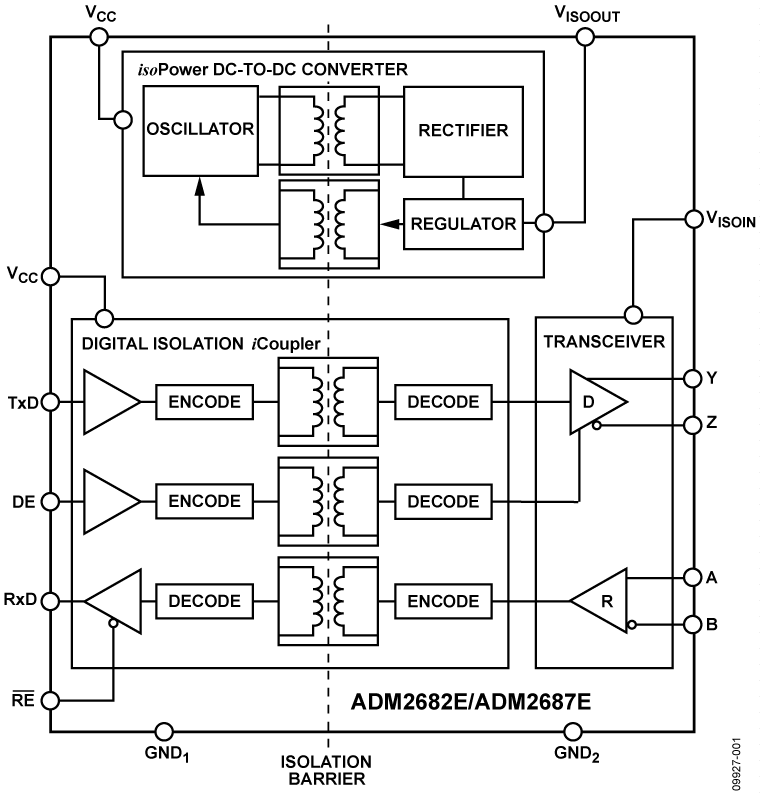

该器件集成ADI公司的iCoupler®技术,将一个3通道隔离器、一个三态差分线路驱动器,一个差分输入接收器和ADI公司的isoPower®DC/DC转换器集成于单封装中。它们采用5V或者3.3V单电源供电,实现完全集成的信号和电源隔离RS-485解决方案。

ADM2682E/ADM2687E驱动器具有高电平有效使能特性。此外具有低电平有效接收器使能特性,禁用时可使接收器输出进入高阻态。

这些器件具有限流和热关断特性,可防止发生输出短路以及总线竞争导致功耗过大的情况。额定温度范围为工业温度范围,提供16引脚、宽体SOIC高集成度封装,爬电距离和电气间隙大于8 mm。

ADM2682E/ADM2687E采用isoPower技术,使用高频开关元件通过变压器传输电力。设计印刷电路板(PCB)布局时应特别小心,必须符合相关辐射标准。有关电路板布局考量因素的详细信息,请参考AN-0971应用笔记:“isoPower器件的辐射控制建议”。

应用

  • 隔离式RS-485/RS-422接口
  • 工业现场网络
  • 多点数据传输系统
