ADUM3160

全速/低速USB数字隔离器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 兼容USB 2.0
  • 增强的系统级ESD保护性能,符合IEC 61000-4-x标准
  • 采用4.0 V至5.5 V电源供电
    上游电源电流:7 mA(最大值,1.5 Mbps)
    上游电源电流:8 mA(最大值,12 Mbps)
    上游空闲电流:2.5 mA
  • 双向通信
  • 上游短路保护
  • 工作温度最高可达105°C
  • 低速和全速数据速率:1.5 Mbps和12 Mbps
  • 高共模瞬变抗扰度:>25 kV/µs
  • 提供评估板用户指南
  • 16 引脚宽体SOIC封装
  • 安全和法规认证
    UL认证:2500 V rms(1分钟),符合UL 1577标准
    CSA 元件验收通知#5A
    IEC 60950-1:400 V rms(强化)
  • VDE 合格证书
    DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
    VIORM = 560 V峰值
更多细节
show more Icon
ADuM3160是一款采用ADI公司iCoupler® 技术的USB端口隔离器,它将高速CMOS工艺与单片空芯变压器技术相结合,可提供优异的工作性能,并且很容易与低速和全速USB兼容外设集成。

许多微控制器实施的USB只向外部引脚提供D+和D−线路。这在许多情况下都符合需求,因为它仅需极少的外部器件,并简化了设计;不过,当需要隔离时,这会带来难题。由于USB线路必须在主动驱动D+/D−与允许外部电阻设置总线状态之间切换,因此ADuM3160结构既可以检测数据流向,同时也能够控制输出缓冲的状态。数据流向根据一个个分组确定。

ADuM3160将基于边沿检测的iCoupler技术与内部逻辑结合使用,可实现透明、易于配置、面对上游的端口隔离器。隔离上游端口具有电路简单、电源管理和操作稳健等多种优势。

这款隔离器的传播延迟与标准集线器和电缆的传播延迟相当。它可以采用任一侧的3.0 V至5.5 V电源电压供电,并能在内部将该电压调节至信号电平,从而与VBUSx直接相连。ADuM3160对上拉电阻进行隔离控制,以便外设能控制连接时序。该器件在空闲状态下的电流非常低,因此不需要挂起状态。


应用
  • USB 外设隔离
  • 隔离式USB集线器
  • 中继器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADUM3160BRWZ
  • HTML
  • HTML
ADUM3160BRWZ-RL
  • HTML
  • HTML
ADUM3160WBRWZ
  • HTML
  • HTML
ADUM3160WBRWZ-RL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 2, 2015

- 15_0135

Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli

11月 6, 2013

- 13_0282

Change of Moisture Sensitivity Level Rating for Select iCoupler Products from MSL 1 to MSL 3

ADUM3160BRWZ

量产

ADUM3160BRWZ-RL

量产

2月 27, 2012

- 11_0066

Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.

4月 27, 2016

- 15_0135

Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 2, 2015

- 15_0135

arrow down

Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli

11月 6, 2013

- 13_0282

arrow down

Change of Moisture Sensitivity Level Rating for Select iCoupler Products from MSL 1 to MSL 3

ADUM3160BRWZ

量产

ADUM3160BRWZ-RL

量产

2月 27, 2012

- 11_0066

arrow down

Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.

4月 27, 2016

- 15_0135

arrow down

Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

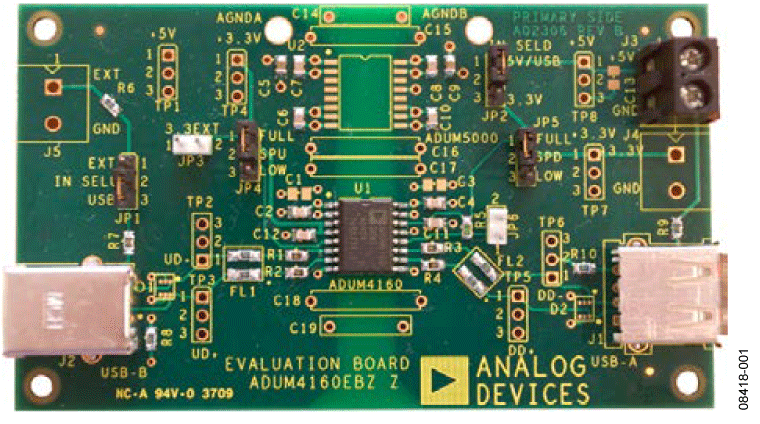

EVAL-ADUM4160

EVAL-ADUM4160:ADuM3160和ADuM4160 USB隔离器评估板

zoom

EVAL-ADUM4160

EVAL-ADUM4160:ADuM3160和ADuM4160 USB隔离器评估板

EVAL-ADUM4160:ADuM3160和ADuM4160 USB隔离器评估板

特性和优点

  • 通过标准USB A类和B类连接器连接系统。
  • 从USB主机或外部5.0 V/3.3 V电源供电。
  • 支持通过ADuM5000 isoPower® DC-DC转换器(带有评估板)实现下游接口的隔离电源。
  • 支持外部下游器件从5 V或3.3 V电源供电。
  • 提供所有电源和信号路径的测试点。
  • 支持低速和全速通信。
  • 支持枚举控制。
  • 支持外部ESD保护。
  • 支持xD+/xD−采用共模扼流圈。
  • 支持 VBUSx 和 GNDx 线路采用铁芯电感。

产品详情

该USB隔离器评估板可以通过标准线缆或分立布线与现有应用轻松接口。该板允许配置ADuM3160ADuM4160芯片的所有特性,并支持各种可能的电源方案。该评估板还支持共模电压,但不推荐用于执行安全相关测试,如耐高压测试等。这类测试应在器件级或生产板上进行。

EVAL-EZLINX

ezLINX™ iCoupler®隔离式接口开发环境

zoom

EVAL-EZLINX

ezLINX™ iCoupler®隔离式接口开发环境

ezLINX™ iCoupler®隔离式接口开发环境

特性和优点

  • 即插即用系统评估
  • 轻松评估8个隔离式物理层通信标准
  • 开源硬件
  • 开源软件
  • iCoupler® 和 isoPower®技术
  • 运行uCLinux的ADSP-BF548 Blackfin处理器
  • 电脑示例应用
  • 嵌入式uCLinux示例应用

产品详情

ezLINX™ iCoupler®隔离接口开发环境为开发人员提供了高性价比、即插即用的方法,支持八个物理层评估,同时满足数字隔离通信标准(USB、RS-422、RS-485、RS-232、CAN、SPI、I2C和LVDS)。Blackfin®ADSP-BF548处理器用于运行uCLinux操作系统,可轻松通过开源硬件和软件平台定制。 为设计和评估隔离通信标准的嵌入式设计师和系统架构师极大地缩短了 开发时间。 ezLINX上的接口采用ADI的隔离式收发器,该收发器集成了iCoupler®isoPower®数字隔离器技术

参考电路

参考电路 3

通用串行总线(USB)电缆隔离器电路

通用串行总线(USB)外设隔离器电路

Isolated USB to FTDI Isolated RS-232/Isolated RS-485 Circuit

隔离式USB转隔离式RS-485/隔离式RS-232接口
