ADUM4160

量产

全速/低速USB数字隔离器

数据手册 (Rev. D) 产品选型表

产品模型: 4

Viewing:

产品详情

提供中文数据手册

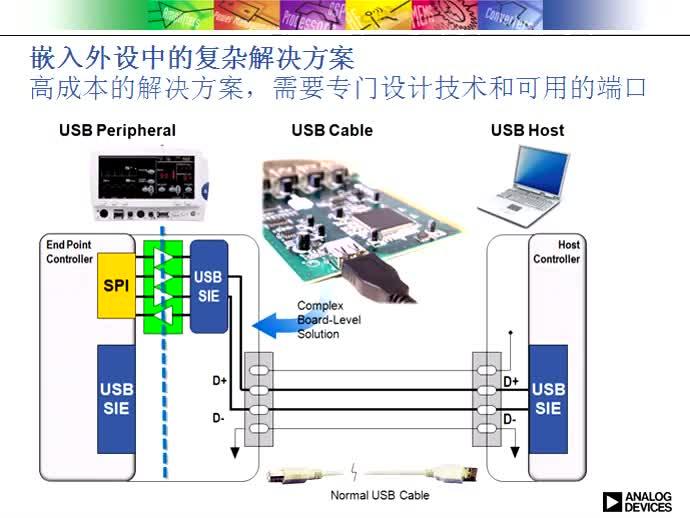

完全兼容USB 2.0
低速和全速数据速率：1.5 Mbps和12 Mbps
双向通信
xD+和xD−线路短路保护功能

3.3 V和5 V（双模电源配置） - 欲了解更多信息，请参考数据手册。
3A类接触式ESD性能，符合ANSI/ESD STM5.1-2007标准
工作温度最高可达105°C
高共模瞬变抗扰度：>25 kV/μs
提供评估板
欲了解更多特性，请参考数据手册。

参考资料

数据手册 1

ADuM4160: Full/Low Speed 5 kV USB Digital Isolator Data Sheet (Rev.D) 05/13/2009

用户手册 1

UG-043：评估板用户指南 02/03/2010

应用笔记 8

AN-770: CAN总线应用中的iCoupler^®隔离 (Rev.0) 01/31/2011

AN-740: RS-232应用中的iCoupler^® 隔离 (Rev.0) 08/31/2010

AN-793: iCoupler^®隔离产品的ESD/闩锁考虑因素 (Rev.A) 01/31/2011

AN-825: iCoupler^®隔离产品的电源考虑因素 (Rev.0) 09/09/2010

AN-913: Isolating I²C Interfaces 11/22/2023

AN-0971: iso Power器件的辐射控制建议 07/03/2020

AN-727: iCoupler® Isolation in RS-485 Applications 11/03/2020

AN-2561: Universal Serial Bus Peripheral Isolator Circuit 09/15/2015

技术文章 9

集成变压器耦合隔离，作者：Ronn Kliger (pdf, 544,768 bytes) 09/08/2010

医疗设备要求严格的隔离技术 09/08/2010

家庭保健电子产品安全隔离的未来 12/01/2012

数字隔离器提供易于使用的隔离式USB选项 11/01/2013

NAppkin Note: Lowering the Power of the ADuM524x 12/10/2010

NAppkin Note: Breaking Ground Loops to Protect USB Data Transmission 03/02/2011

Inside iCoupler^® Technology:ADuM347x PWM Controller and Transformer Driver with Quad-Channel Isolators Design Summary 12/10/2010

Isolation in Medical Applications 07/01/2005

High Speed Digital Isolators Using Microscale On-Chip Transformers 09/01/2003

信息 1

First Digital Isolators to Achieve 8.3mm Creepage Packaging 02/14/2015

安全和法规认证 1

Safety and Regulatory Compliance Information 01/28/2016

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADUM4160BRIZ	16-Lead SOIC (Increased Creepage)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADUM4160BRIZ-RL	16-Lead SOIC (Increased Creepage)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADUM4160BRWZ	16-Lead SOIC Wide	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADUM4160BRWZ-RL	16-Lead SOIC Wide	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

9月 22, 2015 - 15_0135 Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli
		PCN15_0135_Form Material_Report Detailed Change Description Qualification Results Summary
ADUM4160BRIZ	量产
ADUM4160BRIZ-RL	量产
ADUM4160BRWZ	量产
ADUM4160BRWZ-RL	量产
11月 6, 2013 - 13_0282 Change of Moisture Sensitivity Level Rating for Select iCoupler Products from MSL 1 to MSL 3
		PCN13_0282_Form Material_Report
ADUM4160BRIZ	量产
ADUM4160BRIZ-RL	量产
ADUM4160BRWZ	量产
ADUM4160BRWZ-RL	量产
2月 27, 2012 - 11_0066 Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.
		PCN11_0066_Form Material_Report Qualification Plan Summary Flow Chart
ADUM4160BRIZ	量产
ADUM4160BRIZ-RL	量产
ADUM4160BRWZ	量产
ADUM4160BRWZ-RL	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

IBIS 模型 1

ADuM4160 IBIS Model (All Speed Grades)

评估套件

schematic 1

EVAL-ADUM4160：ADuM3160和ADuM4160 USB隔离器评估板

立即购买更多内容

特性和优点

通过标准USB A类和B类连接器连接系统。
从USB主机或外部5.0 V/3.3 V电源供电。
支持通过ADuM5000 isoPower^® DC-DC转换器（带有评估板）实现下游接口的隔离电源。
支持外部下游器件从5 V或3.3 V电源供电。

提供所有电源和信号路径的测试点。
支持低速和全速通信。
支持枚举控制。
支持外部ESD保护。
支持xD+/xD−采用共模扼流圈。
支持 VBUS_x 和 GND_x 线路采用铁芯电感。

产品详情

该USB隔离器评估板可以通过标准线缆或分立布线与现有应用轻松接口。该板允许配置ADuM3160和ADuM4160芯片的所有特性，并支持各种可能的电源方案。该评估板还支持共模电压，但不推荐用于执行安全相关测试，如耐高压测试等。这类测试应在器件级或生产板上进行。

资料

UG-043：评估板用户指南
2010/2/3

参考电路

通用串行总线(USB)集线器隔离器电路

查看参考设计详情

特性和优点

将两个器件隔离并多路复用至一个USB端口
标准USB接口

使用部分

设计和集成工具

CN0158 设计和集成文件
207 kB

通用串行总线(USB)电缆隔离器电路

查看参考设计详情

特性和优点

隔离一条USB电缆
标准USB接口

使用部分

设计和集成工具

CN0159 设计和集成文件
255 kB

USB Cable Isolator Circuit

通用串行总线(USB)外设隔离器电路

查看参考设计详情

特性和优点

兼容USB 2.0
翻转开关即可选择全速或低速
为USB外设提供隔离电源

使用部分

设计和集成工具

CN0419 Design & Support Files
1.92 M
