概览
优势和特点
- 集成isoPower的隔离式DC/DC转换器
- ADuM5020输出电流：100 mA
- ADuM5028输出电流：60 mA
- 全负载下满足有关2层PCB的CISPR22 B类辐射限制
- 16引脚SOIC_W封装，最小爬电距离为7.8 mm
- 8引脚SOIC_IC封装，最小爬电距离为8.3 mm
- 工作温度高达：125°C（最大值）
- 安全和法规认证
- UL认证（申请中）
- 1分钟3000 V rms，符合UL 1577
- CSA元件验收通知5A（申请中）
- VDE合格证书（申请中）
- VDE V 0884-10
- VIORM = 565 V 峰值
- CQC认证符合GB4943.1-2011（待定）
产品详情
ADuM5020是一款集成isoPower®的隔离式DC/DC转换器。该DC/DC转换器采用ADI公司的iCoupler®技术，能够提供在全负载下低于有关带铁氧体的2层印刷电路板(PCB)的CISPR22 B类限制的稳压隔离电源。
ADuM5020在500 mW应用中无需设计和构建隔离式DC/DC转换器。iCoupler芯片级变压器技术用于DC/DC转换器的磁性元件。因此可提供小尺寸、隔离解决方案。
ADuM5020隔离式DC/DC转换器采用16引脚宽体SOIC封装。
应用
- RS-485/RS-422/CAN收发器电源
- 电源启动偏置和栅极驱动
- 隔离传感器接口
- 工业PLC
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

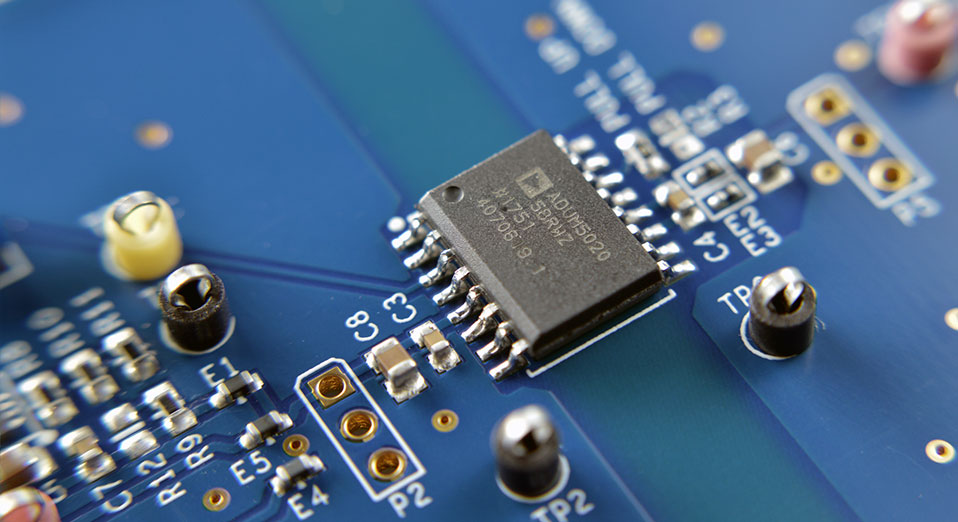

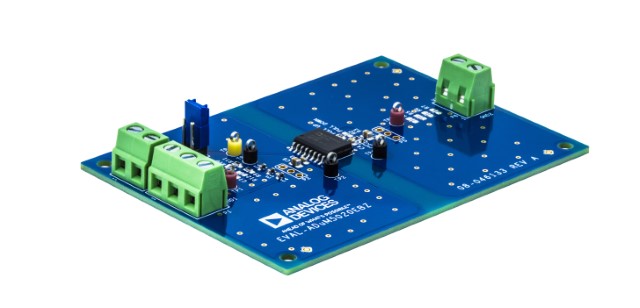

评估套件 (1)
参考资料
-
数字隔离器产品选型与资源指南2/7/2020
-
面向安全至关重要应用的低噪声隔离设计3/1/2018
-
保护您的创新：从高精度到高电压10/24/2022 -
ADuM5020： ADI的下一代isoPower®器件，满足CISPR22 B级要求1/9/2020 -
ADI公司新一代isoPower®器件符合CISPR 22 B类标准10/24/2018 -
如何通过简化紧凑型隔离设计轻松满足EMI目标10/15/2018
-

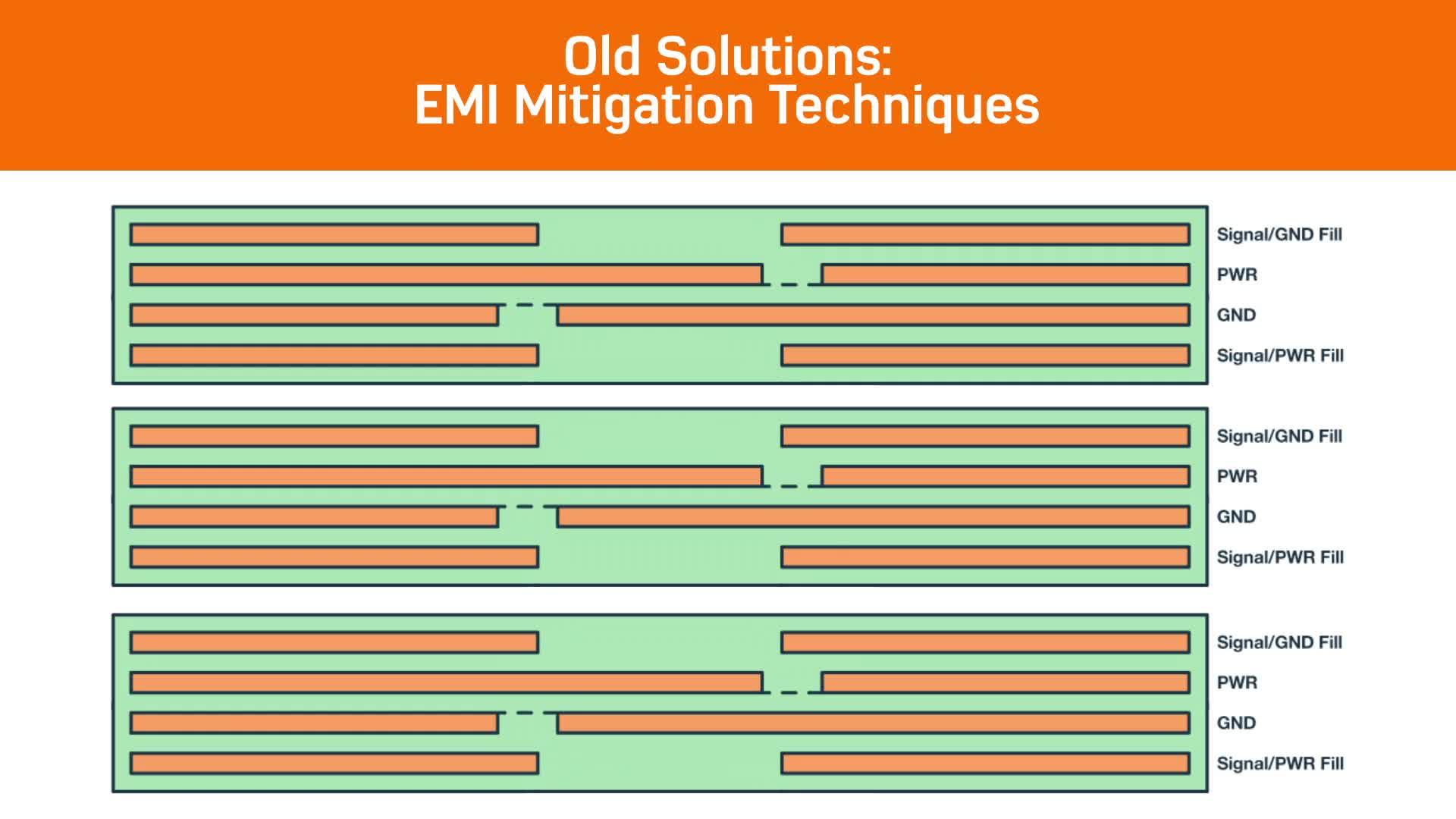

通过辐射发射测试：如何避免采用复杂的EMI抑制技术以实现紧凑、高性价比的隔离设计1/30/2019 Thought Leadership
-
避免隔离设计的隐藏成本——如何利用新一代解决方案管理项目风险9/1/2018
-
不可忽视：隔离系统设计的隐藏成本4/26/2019
工具及仿真模型
IBIS模型
ZIP
ADuM5020 IBIS Model
297.59 K
参考电路 (3)
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADUM5020-3BRWZ | 材料声明 | 质量和可靠性 | 16-Lead SOIC Wide | |
| ADUM5020-3BRWZ-RL | 材料声明 | 质量和可靠性 | 16-Lead SOIC Wide | |
| ADUM5020-5BRWZ | 材料声明 | 质量和可靠性 | 16-Lead SOIC Wide | |
| ADUM5020-5BRWZ-RL | 材料声明 | 质量和可靠性 | 16-Lead SOIC Wide | |
| Wafer Fabrication Data |
