概览

优势和特点

  • 使输入电源电压反相
  • 电压转换效率:99%
  • 输出电流:25 mA
  • 关断功能
  • 仅需两个电容
  • 1 µF 电容
  • 18 Ω输出电阻
  • 输入范围:+1.5 V至+5.5 V
  • 静态电流:600 µA
  • 关断电流:20 nA (ADM8828)

产品详情

ADM8828/ADM8829是一款电荷泵电压反相器,可用于将正输入转换为负电源。+1.5 V至+5.5 V的输入电压可以反相为-1.5 V至-5.5 V的输出电源。这种反相方案是单电源系统产生负电轨的较佳选择。该电荷泵只需要两个小外部电容。可实现最高25 mA的输出电流和99%以上的效率。

ADM8828还提供低功耗关断(SHDN)引脚。该引脚可用于禁用器件并将静态电流降至20 nA。

ADM8828/ADM8829采用6引脚SOT-23封装。

应用
  • 手持式仪器仪表
  • LCD面板
  • 蜂窝电话
  • PDA
  • 远程数据采集
  • 运算放大器电源

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

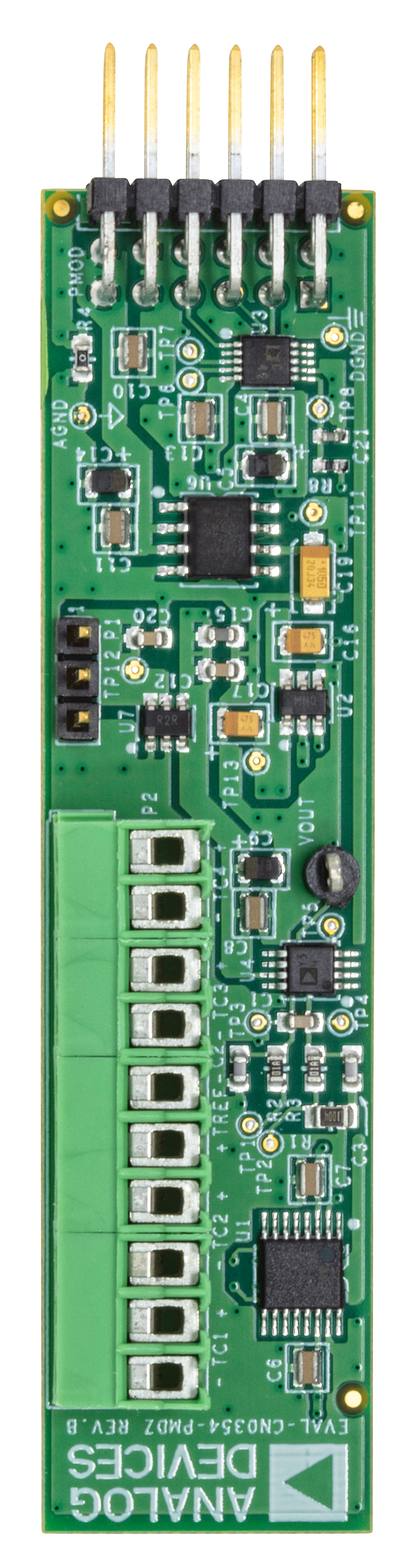

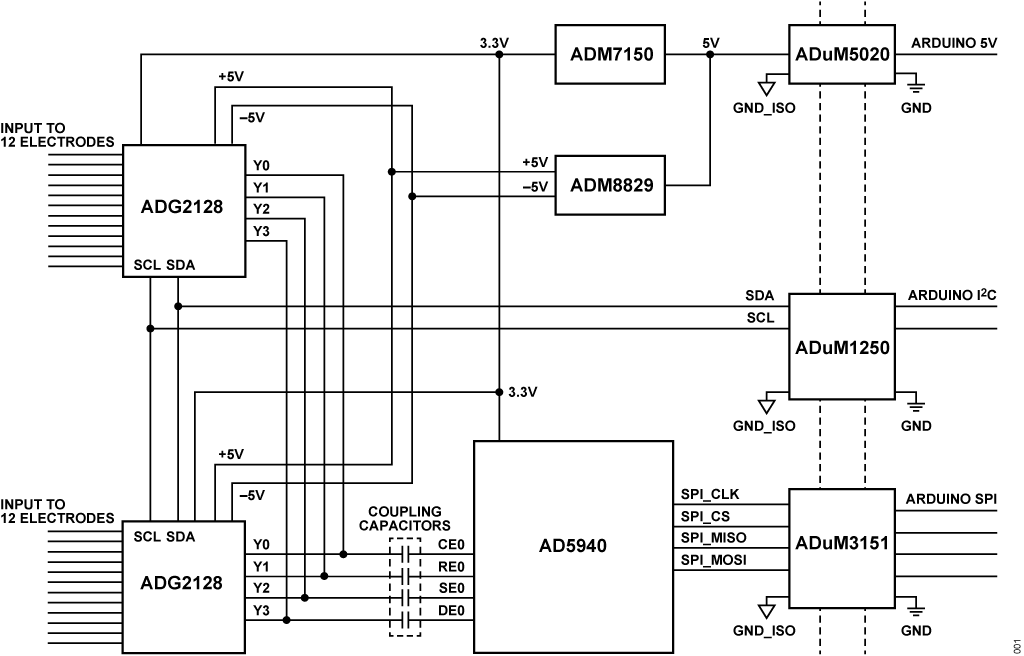

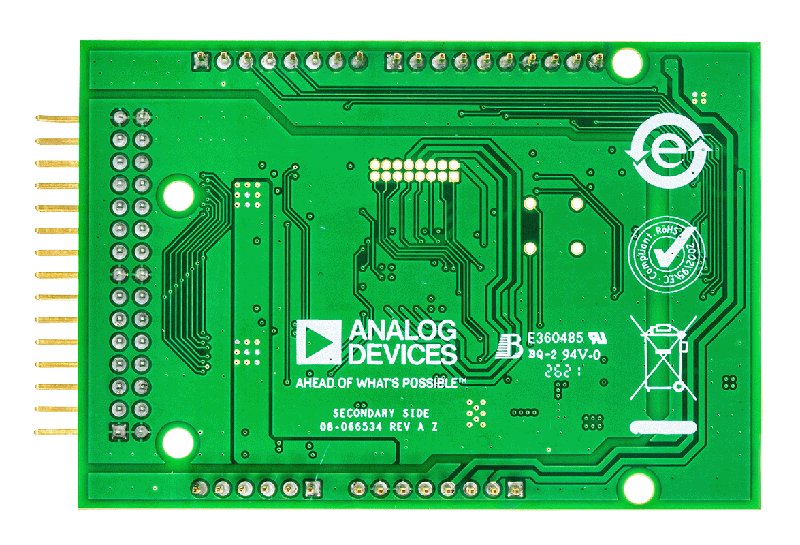

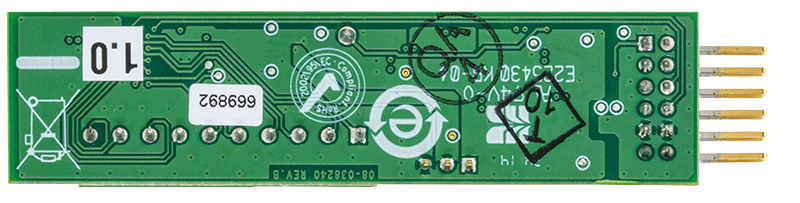

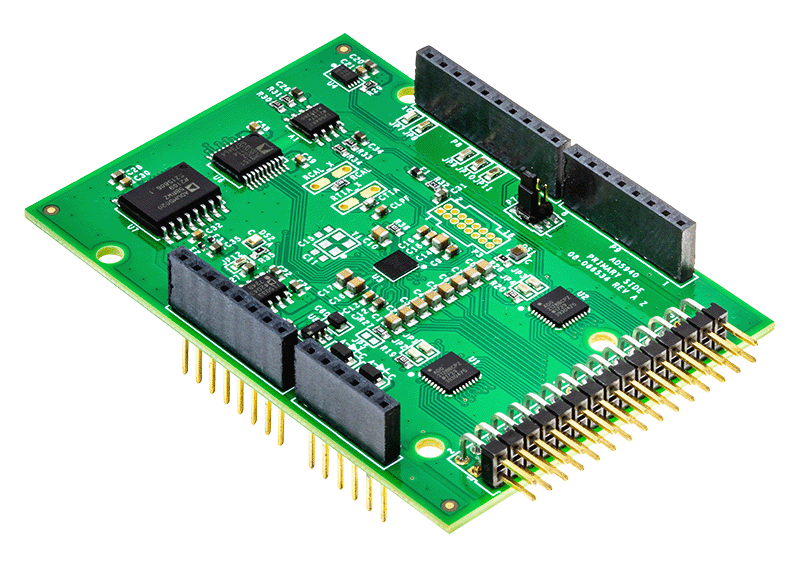

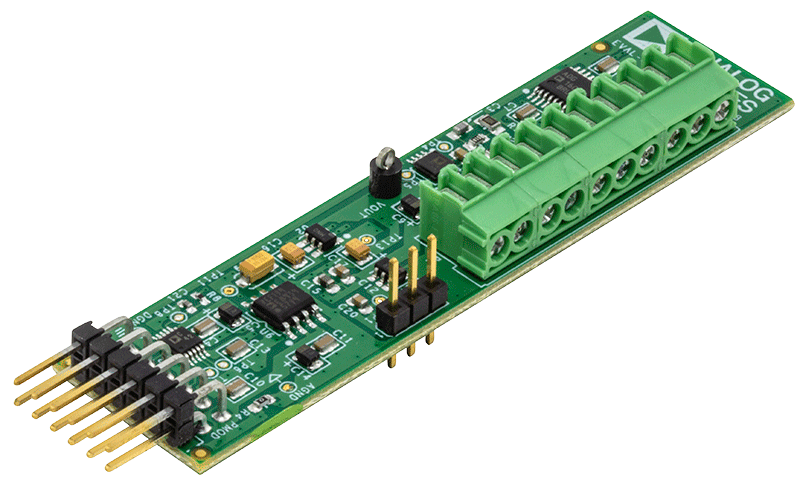

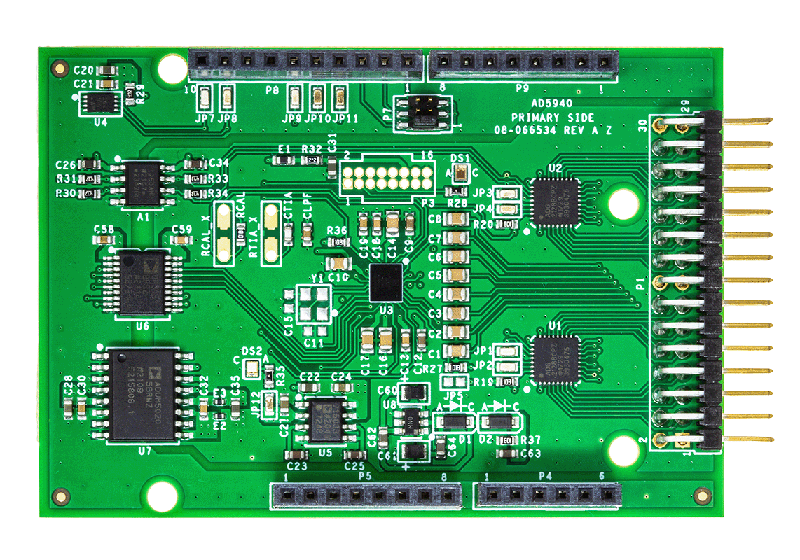

参考电路 (2)
