概览

优势和特点

  • 导通电阻:4.5 Ω(典型值)
  • 导通电阻平坦度:1 Ω
  • 连续电流最高达470 mA
  • 双电源供电:±3.3 V至±8 V
  • 单电源供电:3.3 V至16 V
  • 无需VL电源
  • 3 V逻辑兼容输入
  • 轨到轨工作

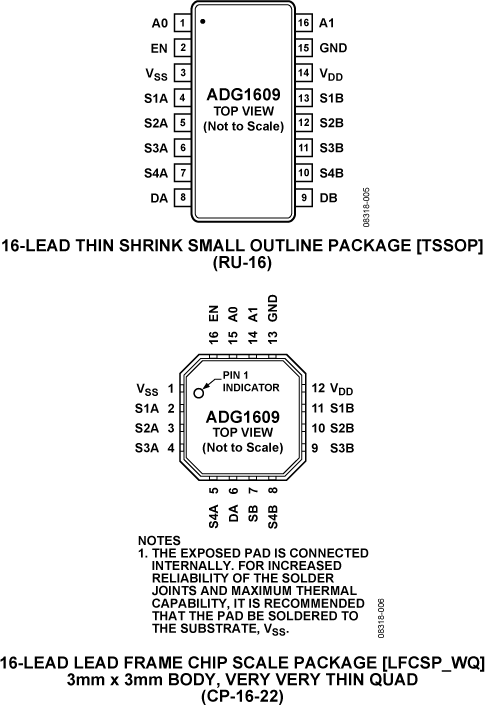

  • 16引脚TSSOP和16引脚、3 mm × 3 mm LFCSP封装

产品详情

ADG1608/ADG1609均为单芯片CMOS模拟多路复用器,分别内置8个单通道和4个差分通道。ADG1608根据3位二进制地址线A0、A1和A2所确定的地址,将8路输入之一切换至公共输出。ADG1609根据2位二进制地址线A0和A1所确定的地址,将4路差分输入之一切换至公共差分输出。两款器件均提供EN输入,用来使能或禁用器件。禁用时,所有通道均关断。

当接通时,各开关在两个方向的导电性能相同,输入信号范围可扩展至电源电压范围。在断开条件下,等于电源电压的信号电平被阻止。所有开关均为先开后合式。设计本身具有低电荷注入特性,当开关数字输入时,可实现最小的瞬变。

这些开关具有低导通电阻特性,对于低导通电阻、低失真性能至关重要的数据采集和增益开关应用堪称理想解决方案。导通电阻曲线在整个模拟输入范围都非常平坦,可确保切换音频信号时拥有出色的线性度和低失真性能。

CMOS结构可确保功耗极低,因而该器件非常适合便携式电池供电仪表。


应用
  • 通信系统
  • 医疗系统
  • 音频信号路由
  • 视频信号路由
  • 自动测试设备
  • 数据采集系统
  • 电池供电系统
  • 采样保持系统
  • 继电器替代方案
  • 产品生命周期 icon-recommended 量产

    该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
