ADUM6000

隔离式5 kV DC/DC转换器

英文数据手册

量产

顶部

替代器件

ADuM6028

Comparable equivalent upgrade with 125^oC temperature, reinforced rating and lower radiated emissions

ADuM6020

Functional equivalent upgrade with 125^oC temperature, reinforced rating and lower radiated emissions

新产品 (1)

Product Selector Card

数字隔离器产品选型与资源指南

概览

优势和特点
产品详情

优势和特点

集成isoPower 的隔离式DC/DC转换器
5 V或3.3 V调节输出
最高400 mW输出功率
16引脚SOIC封装，爬电距离大于7.6 mm
工作温度最高可达105°C（最大值）
高共模瞬变抗扰度：>25 kV/µs
热过载保护
安全和法规认证
UL认证（申请中）
1分钟5000 V rms，符合UL 1577标准
CSA元件验收通知#5A
IEC 60601-1: 125 V rms
IEC 60950-1: 380 V rms
VDE 合格证书（申请中）
IEC 60747-5-2 (VDE 0884 Part 2):2003-01
V_IORM = 846 V 峰值

产品详情

ADuM6000是一款基于ADI公司 iCoupler® 技术的隔离式DC/DC转换器。该DC/DC转换器可提供多种输入/输出电压组合的稳压隔离功率，如数据手册的表1所列。 ADI公司芯片级变压器 iCoupler 技术使这款DC/DC转换器的隔离功率传输效率最高可达31% ，因此可提供小尺寸、完全隔离的解决方案。对于iCoupler 系列隔离器ADuM5401 、 ADuM5402、 ADuM5403、 ADuM5404、 ADumM520x和ADuM620x 利用ADuM6000可以获得更高的输出功率水平。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。如需电路板布局建议，请参考应用笔记 AN-0971。

应用

USB 外设电源
RS-232/RS-422/RS-485 收发器电源
工业现场总线电源
电源启动偏置
工业PLC

产品分类

接口和隔离
- isoPower

电源管理
- isoPower

领域

类似器件点击在参数搜索中查看所有

产品生命周期量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

文档

数据手册 (1)

ADuM6000: Isolated, 5 kV, DC-to-DC Converter Datasheet (Rev. D)

应用笔记 (10)

AN-1461：信号和电源隔离RS-485现场总线的高速或低功耗解决方案 (Rev. 0)

AN-1461: Options and Solutions for a High Speed or Low Power Signal and Power Isolated RS-485 Fieldbus (Rev. 0)

AN-0971: Recommendations for Control of Radiated Emissions with isoPower Devices (Rev. C)

isoPower器件的辐射控制建议 (Rev. AN-0971)

AN-793: iCoupler®隔离产品的ESD/闩锁考虑因素 (Rev. A)

AN-770: CAN总线应用中的iCoupler®隔离 (Rev. 0)

AN-913: I²C 接口的隔离 (Rev. 0)

AN-913: Isolating I2C Interfaces (Rev. 0)

AN-770: iCoupler^® Isolation in CAN Bus Applications (Rev. 0)

AN-793: ESD/Latch-Up Considerations with iCoupler^® Isolation Products (Rev. A)

用户手册 (2)

UG-181: PLC Demo System, Industrial Process Control Demo System (Rev. A)

UG-042: Evaluating 16-Lead SOIC and 16-Lead QSOP Digital Isolators

参考电路 (1)

CN0280

集成隔离式电源、用于太阳能光伏转换器的强大完全隔离式电流检测电路

参考资料

中文系统方案 (6)

伺服电机控制解决方案

ADI公司再生能源—太阳能光伏逆变器解决方案

变频驱动及电源设计中的隔离技术

ADI公司再生能源—电动汽车充电设备解决方案

电机控制解决方案—伺服控制

变频驱动及电源设计中的隔离技术

安全和法规认证 (1)

Safety and Regulatory Compliance Information

每月推荐 (1)

First Digital Isolators to Achieve 8.3mm Creepage Packaging

参考电路 (1)

CN0280：集成隔离式电源、用于太阳能光伏转换器的强大完全隔离式电流检测电路

技术文章 (3)

Power Blanking for Increased Accuracy Using isoPower Devices

Inside iCoupler^® Technology:ADuM347x PWM Controller and Transformer Driver...

NAppkin Note: Lowering the Power of the ADuM524x

Product Selector Card (1)

数字隔离器产品选型与资源指南

视频 (1)

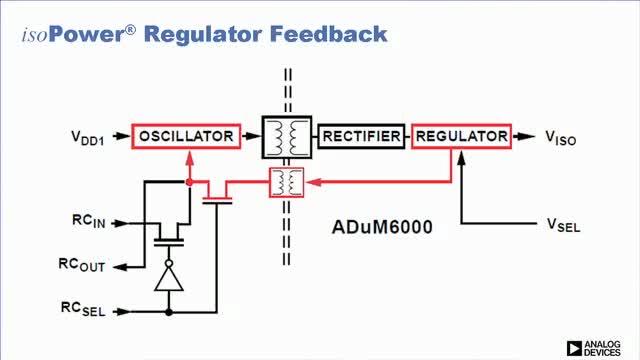

ADUM6000：隔离式5 kV DC/DC转换器

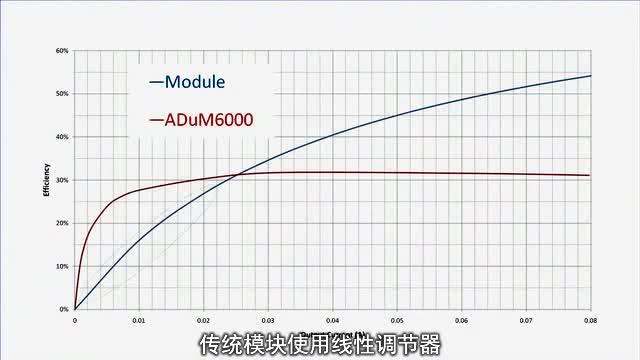

ADUM6000：隔离式5 kV DC/DC转换器
