ADUM6424A
Functional equivalent upgrade with lower radiated emissions, reinforced rating and 125oC temperature
概览
优势和特点
- 集成isoPower 的隔离式DC/DC转换器
- 3.3 V或5.0 V调节输出
- 最高500 mW输出功率
- 四个DC至25 Mbps (NRZ)信号隔离通道
- 16引脚SOIC封装，爬电距离为7.6 mm
- 工作温度最高可达：105°C（最大值）
- 高共模瞬变抗扰度：>25 kV/μs
- 安全和法规认证
- UL认证
- 1分钟2500 V rms，符合UL 1577标准
- CSA元件验收通知5A
- VDE合格证书
- IEC 60747-5-2 (VDE 0884, Part 2)
- VIORM = 560 V峰值
- CQC认证符合GB4943.1-2011
- UL认证
产品详情
ADuM5401/ADuM5402/ADuM5403/ADuM5404均为四通道数字隔离器，集成isoPower®隔离式DC/DC转换器。该DC-DC转换器基于ADI公司的iCoupler®技术，采用5.0 V（5.0V输入电源）或3.3 V电压（3.3V电源）时，可提供高达500 mW的稳压隔离功率。在低功耗隔离设计中，无需使用单独的隔离式DC-DC转换器。利用iCoupler芯片级变压器技术，能够同时隔离逻辑信号和DC/DC转换器的磁性元件，因此可提供小尺寸、完全隔离的解决方案。
ADuM5401/ADuM5402/ADuM5403/ADuM5404隔离器提供4个独立的隔离通道，支持多种通道配置和数据速率（更多信息请参考“订购指南”）。
isoPower利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。有关电路板布局考量因素的详细信息，请参考应用笔记AN-0971。
应用
- RS-232/RS-422/RS-485 收发器
- 工业现场总线隔离
- 电源启动偏置和栅极驱动
- 隔离传感器接口
- 工业PLC
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
Recommendations for Control of Radiated Emissions with isoPower Devices7/3/2020
-
isoPower器件的辐射控制建议 (Rev. AN-0971)2/14/2015PDF632 kB
-
AN-793: iCoupler®隔离产品的ESD/闩锁考虑因素 (Rev. A)1/31/2011PDF500 kB
-
AN-770: CAN总线应用中的iCoupler®隔离 (Rev. 0)1/31/2011PDF362 kB
-
AN-825: iCoupler®隔离产品的电源考虑因素 (Rev. 0)9/9/2010PDF181 kB
-
AN-740: RS-232应用中的iCoupler® 隔离 (Rev. 0)8/31/2010PDF494 kB
-
AN-727: RS-485应用中的iCoupler®隔离 (Rev. 0)7/26/2010PDF373 kB
-
AN-913: I²C 接口的隔离 (Rev. 0)6/20/2007PDF308 kB
-
UG-042: Evaluating 16-Lead SOIC and 16-Lead QSOP Digital Isolators3/5/2010PDF504 kB
-
数字隔离器产品选型与资源指南2/7/2020PDF4 M
-
Enhanced Protection with the Latest iCoupler® Digital Isolation2/7/2020PDF2 M
-
CN0325：使用4引脚或6引脚端子板的PLC/DCS通用模拟输入6/19/2014PDF0
-

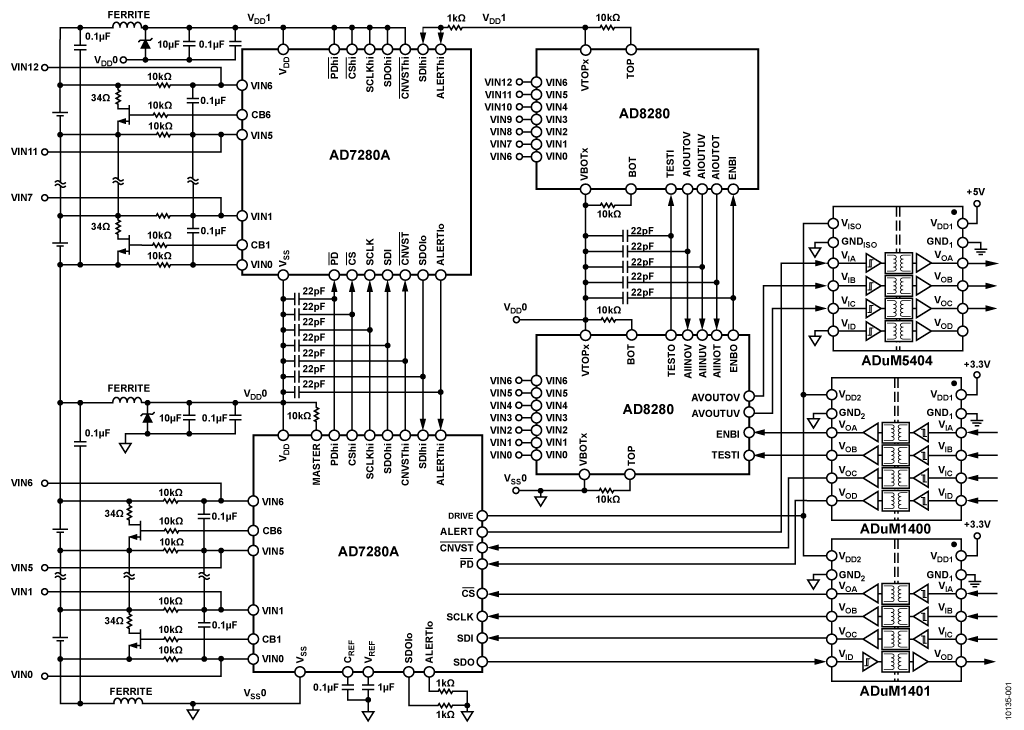

CN0235: 全隔离式锂离子电池监控和保护系统6/13/2012PDF849 kB
-
医疗保健应用中的电源管理11/1/2013
-
Inside iCoupler® Technology:ADuM347x PWM Controller and Transformer Driver with Quad-Channel Isolators Design Summary12/10/2010PDF291 kB
-
NAppkin Note: Lowering the Power of the ADuM524x12/10/2010PDF223 kB
-
High Speed Digital Isolators Using Microscale On-Chip Transformers9/1/2003
-
保护您的创新：从高精度到高电压10/24/2022 -
集成OVP和EMI的运算放大器具有卓越的鲁棒性和精度10/18/2021 -
内置集成隔离式电源的2.5kV rms数字隔离器11/28/2018 -
集成过压保护和EMI滤波器的运算放大器具有卓越的鲁棒性和精度11/28/2018
-
解决电源转换应用中的隔离难题4/21/2015
工具及仿真模型
参考电路 (1)
设计资源
