ADUM5403
ADUM5403
Info: :
量产
Info: :
量产
不是您想寻找的产品?
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
产品模型
8
特性
- 集成isoPower 的隔离式DC/DC转换器
- 3.3 V或5.0 V调节输出
- 最高500 mW输出功率
- 四个DC至25 Mbps (NRZ)信号隔离通道

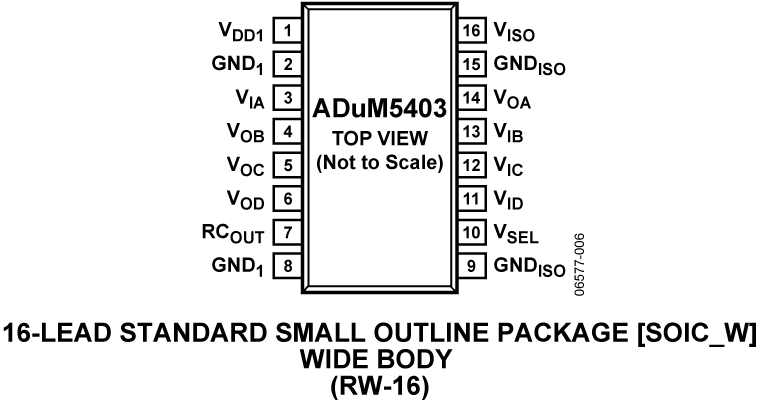

- 16引脚SOIC封装,爬电距离为7.6 mm
- 工作温度最高可达:105°C(最大值)
- 高共模瞬变抗扰度:>25 kV/μs
- 安全和法规认证
- UL认证
- 1分钟2500 V rms,符合UL 1577标准
- CSA元件验收通知5A
- VDE合格证书
- IEC 60747-5-2 (VDE 0884, Part 2)
- VIORM = 560 V峰值
- CQC认证符合GB4943.1-2011
- UL认证
更多细节
ADuM5401/ADuM5402/ADuM5403ADuM5404均为四通道数字隔离器,集成isoPower®隔离式DC/DC转换器。该DC-DC转换器基于ADI公司的iCoupler®技术,采用5.0 V(5.0V输入电源)或3.3 V电压(3.3V电源)时,可提供高达500 mW的稳压隔离功率。在低功耗隔离设计中,无需使用单独的隔离式DC-DC转换器。利用iCoupler芯片级变压器技术,能够同时隔离逻辑信号和DC/DC转换器的磁性元件,因此可提供小尺寸、完全隔离的解决方案。
ADuM5401/ADuM5402/ADuM5403/ADuM5404隔离器提供4个独立的隔离通道,支持多种通道配置和数据速率(更多信息请参考“订购指南”)。
isoPower利用高频开关元件,通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心,必须符合相关辐射标准。有关电路板布局考量因素的详细信息,请参考应用笔记AN-0971。
应用
- RS-232/RS-422/RS-485 收发器
- 工业现场总线隔离
- 电源启动偏置和栅极驱动
- 隔离传感器接口
- 工业PLC
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
产品模型
8
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADUM5403
文档
34
筛查
1 应用
全部
全部
数据手册
3
ADuM5401/ADuM5402/ADuM5403/ADuM5404: Quad-Channel, 2.5 kV Isolators with Integrated DC-to-DC Converter Data Sheet (Rev.E)
应用笔记
24
更新 11/01/2006
英文
更新 01/31/2011
中文
更新 11/01/2006
日文
更新 11/01/2006
英文
更新 08/31/2010
中文
更新 11/09/2010
日文
更新 11/01/2006
英文
更新 07/26/2010
中文
更新 02/21/2011
日文
更新 11/01/2006
英文
更新 01/31/2011
中文
更新 11/01/2006
日文
更新 06/20/2007
英文
更新 06/20/2007
中文
AN-913: I²C 接口的隔离 (Rev.0)
308 kB
更新 06/20/2007
日文
更新 11/01/2006
英文
更新 09/09/2010
中文
更新 11/01/2006
日文
HTML
更新 11/22/2023
英文
HTML
更新 11/22/2023
中文
HTML
更新 11/22/2023
日文
HTML
更新 07/03/2020
英文
HTML
更新 07/03/2020
中文
HTML
更新 07/03/2020
日文
技术文章
5
更新 12/10/2010
英文
更新 12/10/2010
英文
HTML
更新 09/01/2003
英文
HTML
更新 11/01/2013
英文
HTML
更新 11/01/2013
中文
用户手册
2
更新 03/05/2010
英文
更新 03/05/2010
日文
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
技术文档
15
数据手册 2
用户手册 1
应用笔记 8
技术文章 4
参考资料 6
解决方案设计及宣传手册 1
产品选型指南 1
视频
4
设计资源 8
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
ADUM5403ARWZ | 16-Lead SOIC Wide |
|
|
ADUM5403ARWZ-RL | 16-Lead SOIC Wide |
|
|
ADUM5403CRWZ | 16-Lead SOIC Wide |
|
|
ADUM5403CRWZ-RL | 16-Lead SOIC Wide |
|
|
ADUM5403WCRWZ | 16-Lead SOIC Wide |
|
|
ADUM5403WCRWZ-1 | 16-Lead SOIC Wide |
|
|
ADUM5403WCRWZ-1RL | 16-Lead SOIC Wide |
|
|
ADUM5403WCRWZ-RL | 16-Lead SOIC Wide |
|
- ADUM5403ARWZ
- 引脚/封装图-中文版
- 16-Lead SOIC Wide
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADUM5403ARWZ-RL
- 引脚/封装图-中文版
- 16-Lead SOIC Wide
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADUM5403CRWZ
- 引脚/封装图-中文版
- 16-Lead SOIC Wide
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADUM5403CRWZ-RL
- 引脚/封装图-中文版
- 16-Lead SOIC Wide
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADUM5403WCRWZ
- 引脚/封装图-中文版
- 16-Lead SOIC Wide
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADUM5403WCRWZ-1
- 引脚/封装图-中文版
- 16-Lead SOIC Wide
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADUM5403WCRWZ-1RL
- 引脚/封装图-中文版
- 16-Lead SOIC Wide
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADUM5403WCRWZ-RL
- 引脚/封装图-中文版
- 16-Lead SOIC Wide
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
PCN/PDN 信息
根据型号筛选
产品型号
产品生命周期
PCN
6月 15, 2016
- 15_0135
Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli
ADUM5403ARWZ
量产
ADUM5403ARWZ-RL
量产
ADUM5403CRWZ
量产
ADUM5403CRWZ-RL
量产
ADUM5403WCRWZ
ADUM5403WCRWZ-1
量产
ADUM5403WCRWZ-1RL
量产
ADUM5403WCRWZ-RL
量产
2月 27, 2012
- 11_0066
Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.
ADUM5403ARWZ
量产
ADUM5403ARWZ-RL
量产
ADUM5403CRWZ
量产
ADUM5403CRWZ-RL
量产
ADUM5403WCRWZ
ADUM5403WCRWZ-RL
量产
3月 17, 2011
- 10_0245
ADuM520x / ADuM540x Die and Data Sheet Revisions
ADUM5403ARWZ
量产
ADUM5403ARWZ-RL
量产
ADUM5403CRWZ
量产
ADUM5403CRWZ-RL
量产
5月 30, 2012
- 12_0124
ADuM5401W, ADuM5402W, ADuM5403W Data Sheet Specification Change
ADUM5403WCRWZ
ADUM5403WCRWZ-RL
量产
8月 27, 2012
- 11_0066
Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.
ADUM5403WCRWZ-1
量产
ADUM5403WCRWZ-1RL
量产
根据型号筛选
产品型号
产品生命周期
PCN
6月 15, 2016
- 15_0135
Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli
ADUM5403ARWZ
量产
ADUM5403ARWZ-RL
量产
ADUM5403CRWZ
量产
ADUM5403CRWZ-RL
量产
ADUM5403WCRWZ
ADUM5403WCRWZ-1
量产
ADUM5403WCRWZ-1RL
量产
ADUM5403WCRWZ-RL
量产
2月 27, 2012
- 11_0066
Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.
ADUM5403ARWZ
量产
ADUM5403ARWZ-RL
量产
ADUM5403CRWZ
量产
ADUM5403CRWZ-RL
量产
ADUM5403WCRWZ
ADUM5403WCRWZ-RL
量产
3月 17, 2011
- 10_0245
ADuM520x / ADuM540x Die and Data Sheet Revisions
ADUM5403ARWZ
量产
ADUM5403ARWZ-RL
量产
ADUM5403CRWZ
量产
ADUM5403CRWZ-RL
量产
5月 30, 2012
- 12_0124
ADuM5401W, ADuM5402W, ADuM5403W Data Sheet Specification Change
8月 27, 2012
- 11_0066
Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.
ADUM5403WCRWZ-1
量产
ADUM5403WCRWZ-1RL
量产
软件和型号相关生态系统
替代产品 1
部分模型 | 产品周期 | 描述 |
---|---|---|
推荐新设计使用 |
集成DC/DC转换器的四通道隔离器(1:3方向性) |
评估套件 1
EVAL-ADUMQS
EVAL-ADUMQS
产品详情
EVAL-ADuMQSEBZ能与大部分iCoupler®和isoPower(R)等采用16引脚宽体SOIC和QSOP封装的隔离产品一同使用。评估板支持电源、接地和I/O引脚等通用焊盘位置。
支持的iCoupler®产品:- ADuM130x
- ADuM131x
- ADuM140x
- ADuM141x
- ADuM1510
- ADuM240x
- ADuM330x
- ADuM340x
- ADuM344x
- ADuM440x
- ADuM5000
- ADuM520x
- ADuM540x
- ADuM6000
- ADuM620x
- ADuM640x
- ADuM744x
- ADuM7510
