概览
优势和特点
- 输入电压范围：2.3 V～5.5 V
- 输出电压范围：1.2 V～3.3 V
- 输出电流：150 mA
- 低静态电流
IGND = 11 µA（空载）
IGND = 30 µA（150 mA负载）
- 低待机电流：<1 µA
- 低压降
ADP121: 120 mV @ 150 mA 负载
ADP121-1: 90 mV @ 150 mA 负载 - 高PSRR
70 dB @ 1 kHz at VOUT = 1.2 V
70 dB @ 10 kHz at VOUT = 1.2 V - 低噪声：40 µV rms VOUT = 1.2 V
- 无需噪声旁路电容
产品详情
ADP121是一款低静态电流、低压差线性稳压器，采用2.3 V至5.5 V电源供电，最大输出电流为150 mA。在150 mA负载下压差仅为135 mV，不仅可提高效率，而且能使器件在很宽的输入电压范围内工作。满载时静态电流低至30 μA，因此ADP121非常适合电池供电的便携式设备使用。
ADP121可提供1.2 V至3.3 V的输出电压。这些器件经过优化，采用1 μF小型陶瓷输出电容便能实现稳定工作。该器件具有出色的瞬态响应性能，所占电路板面积极小。

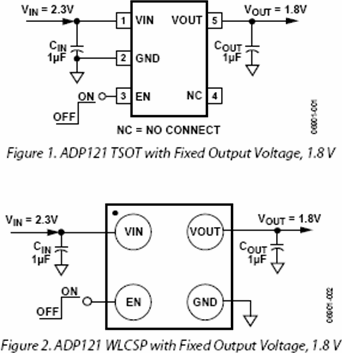

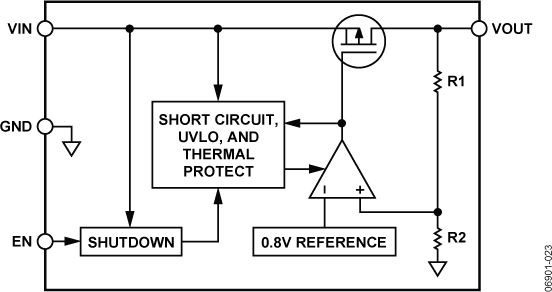

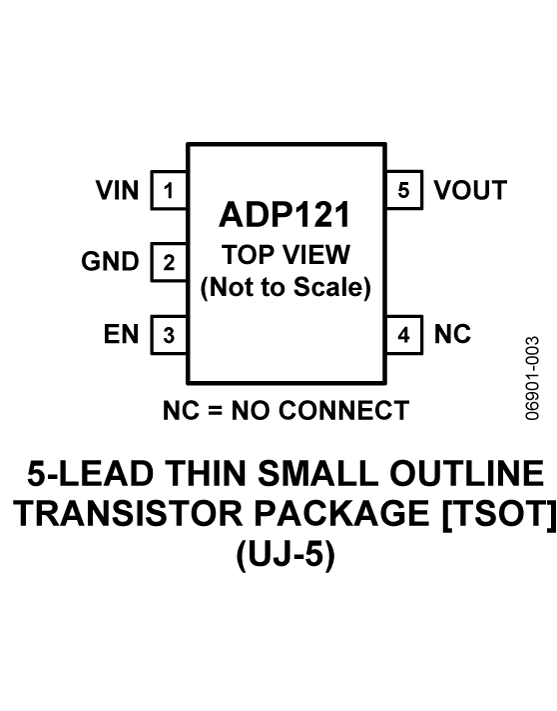

短路保护和热过载保护电路可以防止器件在不利条件下受损。ADP121提供5引脚TSOT和4引脚0.4 mm间距WLCSP两种小型封装，是符合各种便携式应用要求的业界最小尺寸解决方案。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

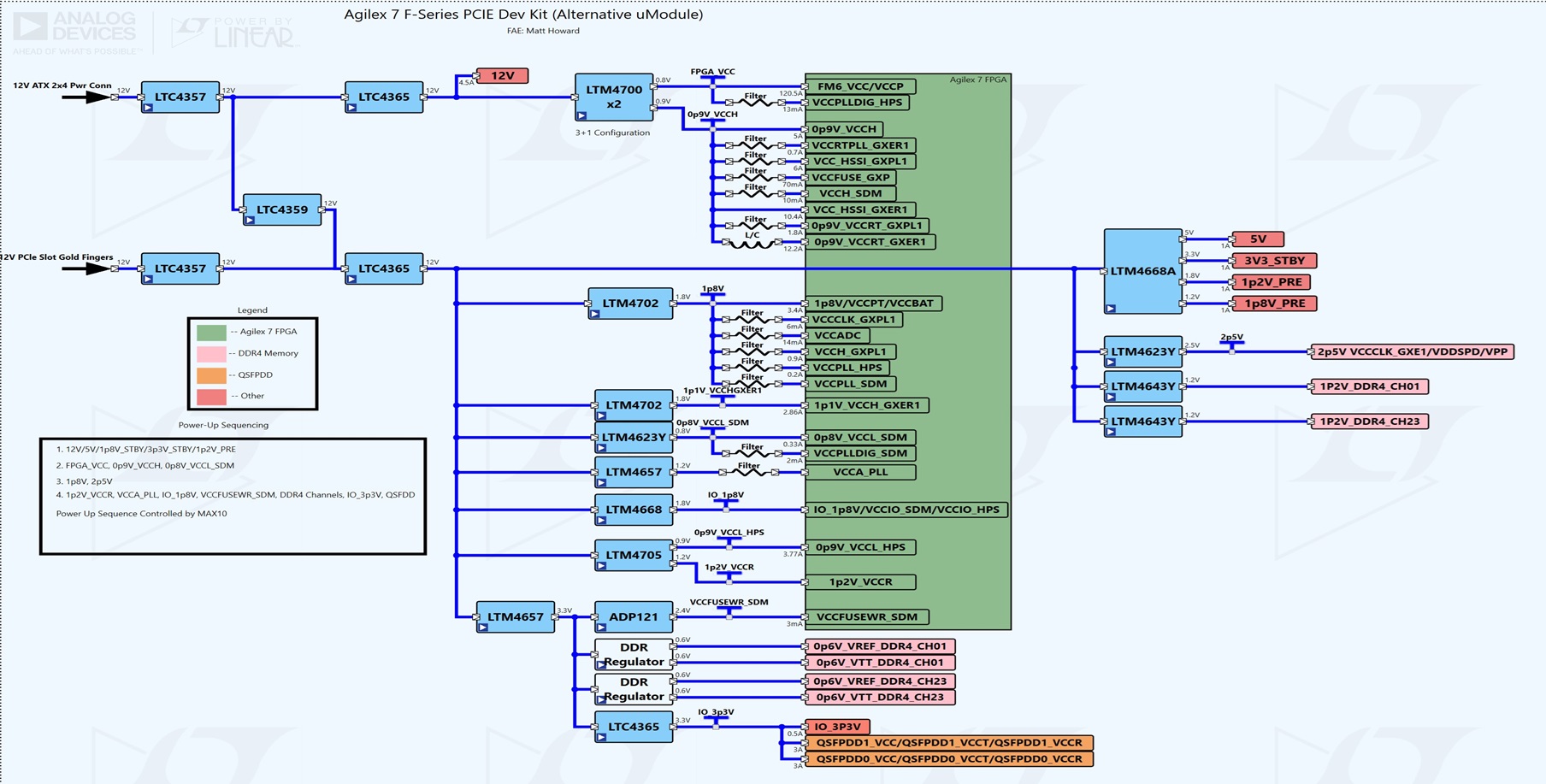

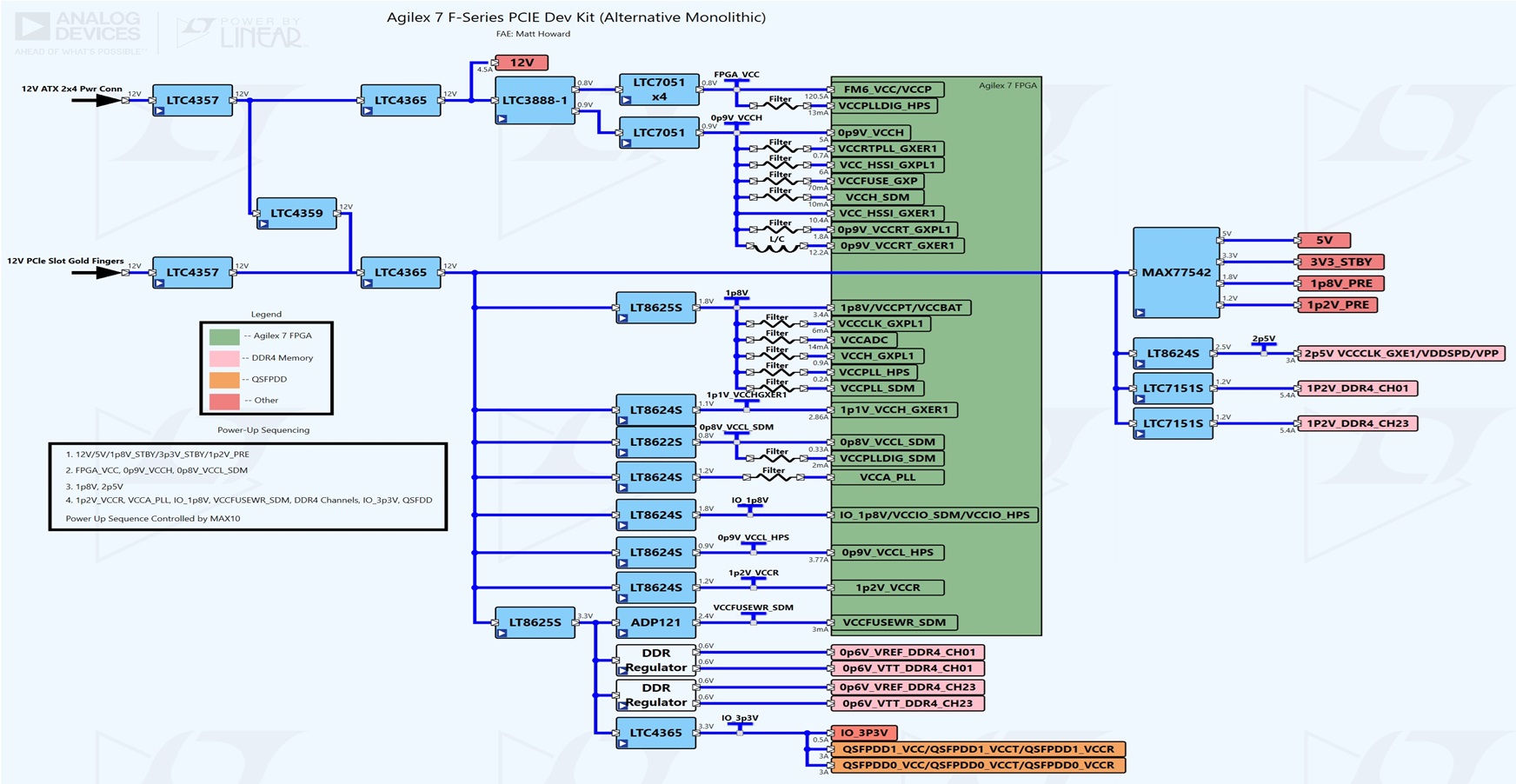

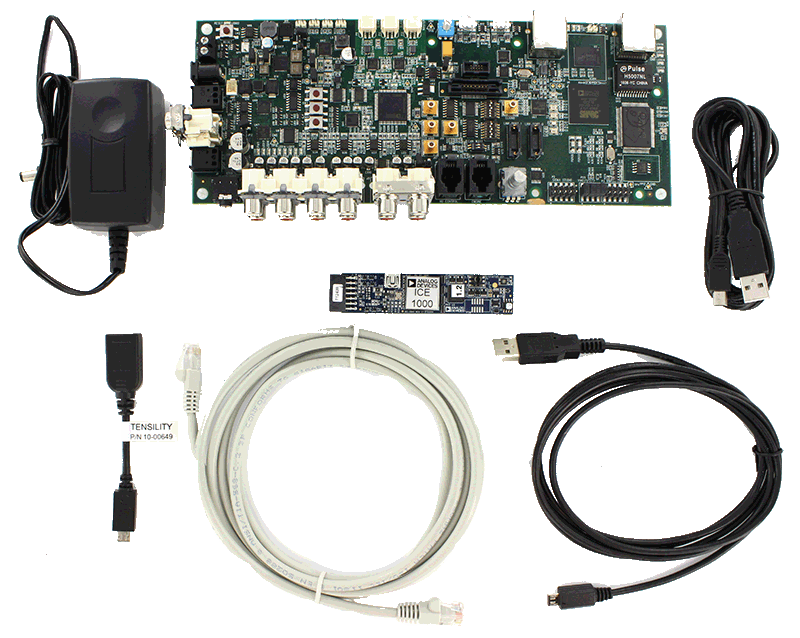

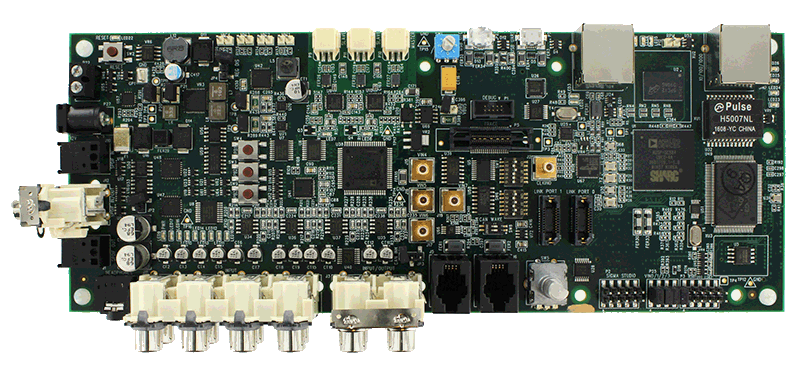

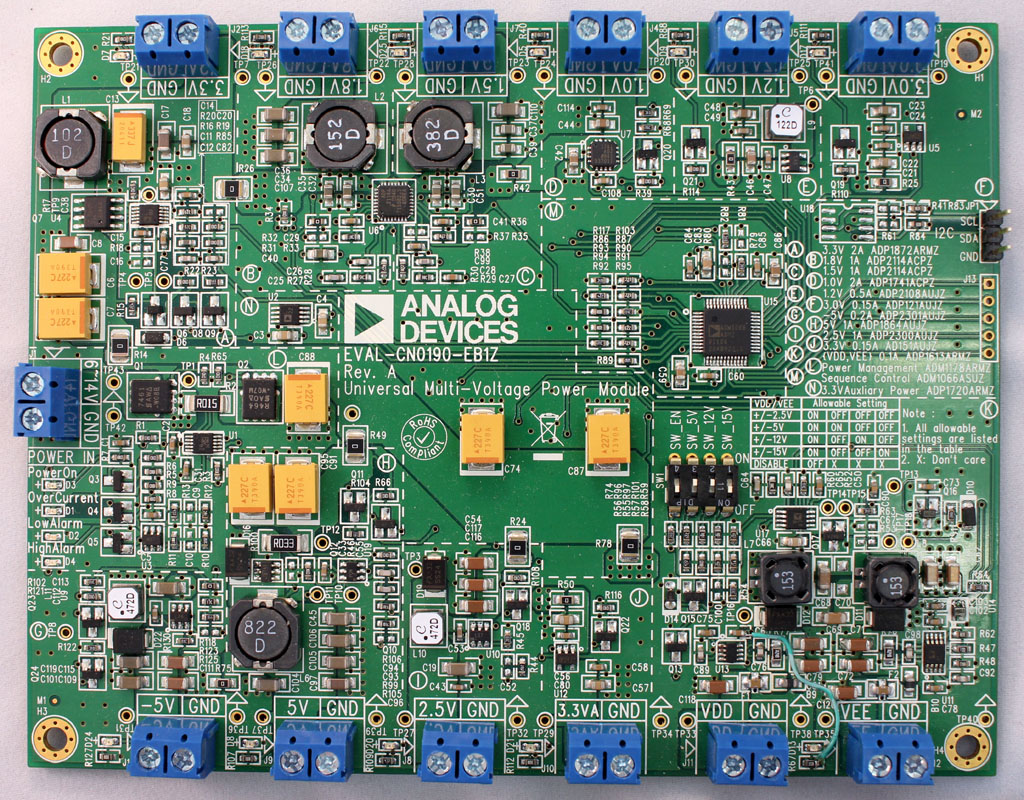

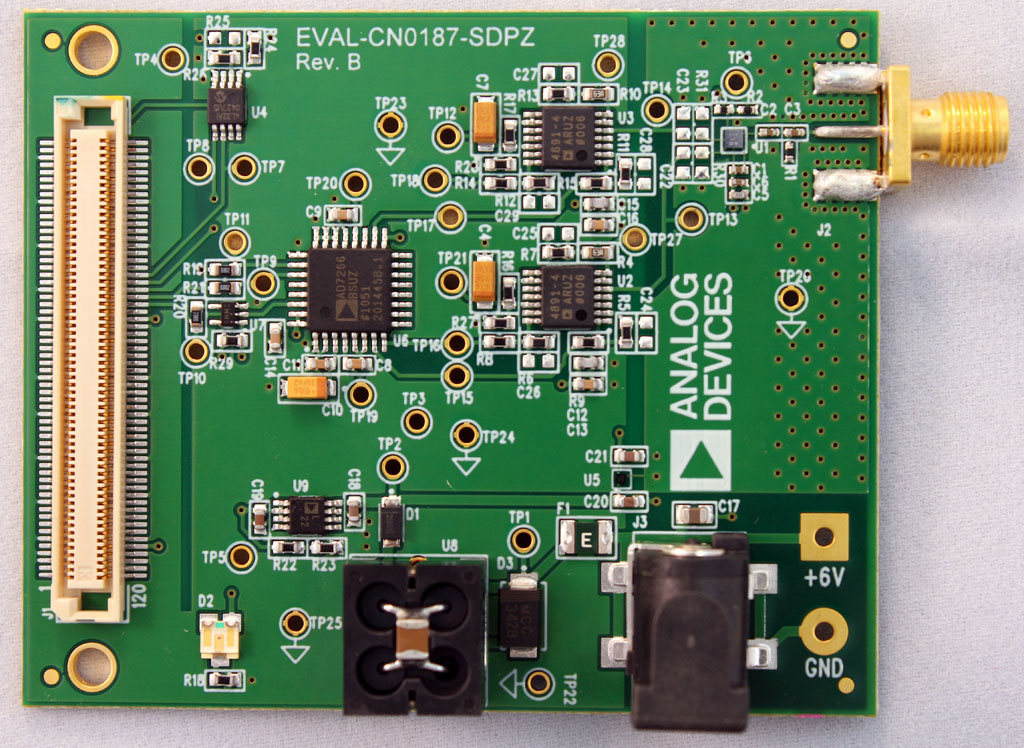

评估套件 (3)
文档
解决方案通报和手册 (1)
工具及仿真模型
设计工具
Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.
这款专家级设计工具只需一分钟左右的时间就能产生定制的DC/DC转换器设计。用户提供5个输入，并选择优化目标：效率、PCB空间、成本或器件数量。输出为完整的原理图、材料清单(BOM)、效率图和性能摘要。这款工具为每个设计提供一份PDF概述文档和一个空白PCB，以帮助用户快速完成原型制作，验证设计目标。

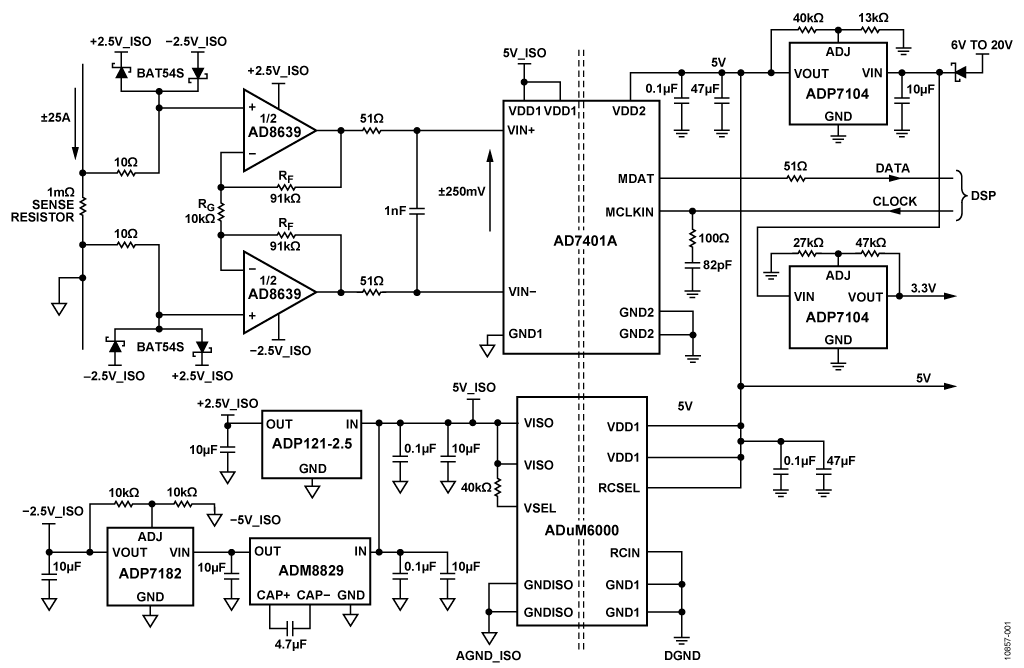

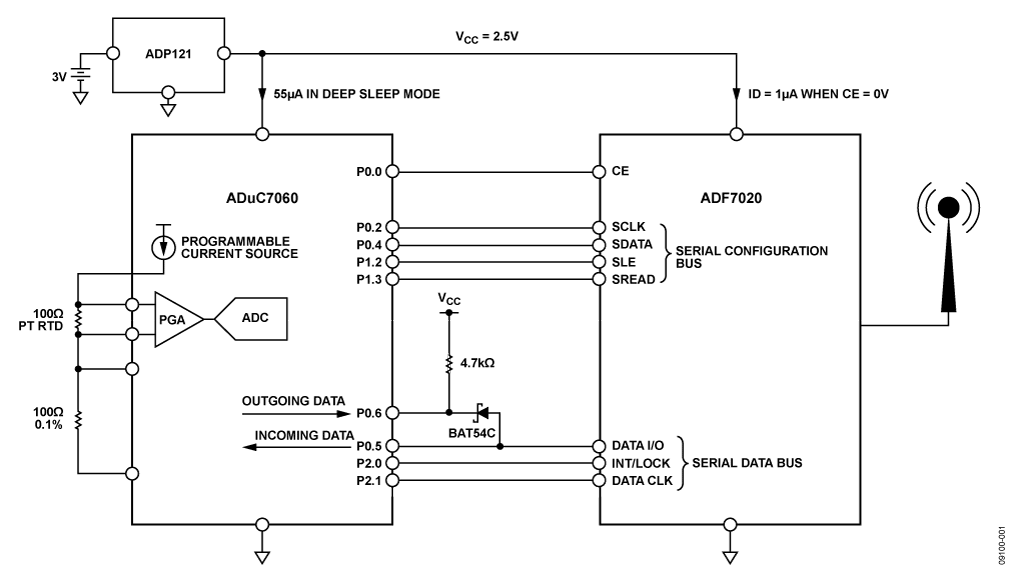

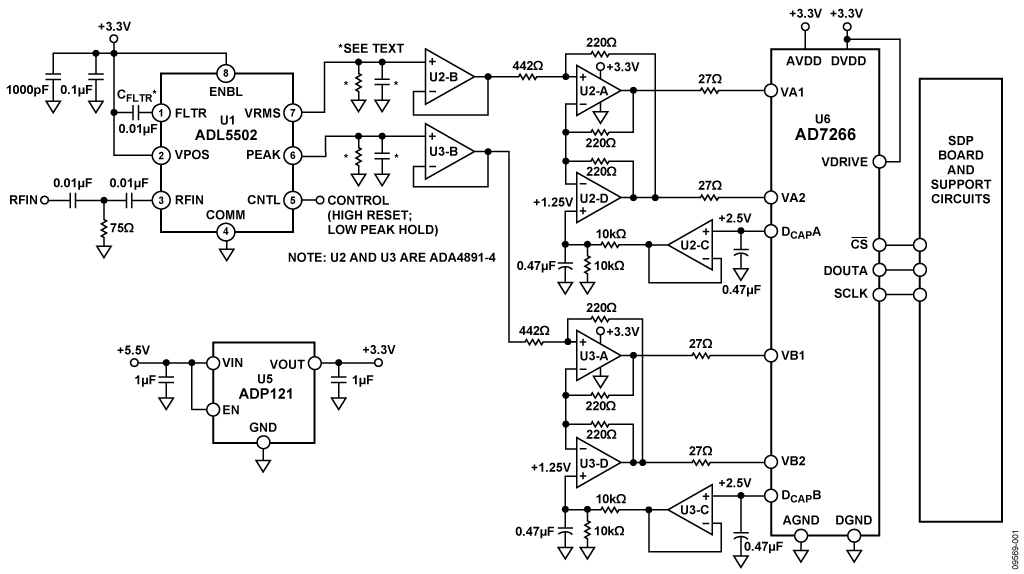

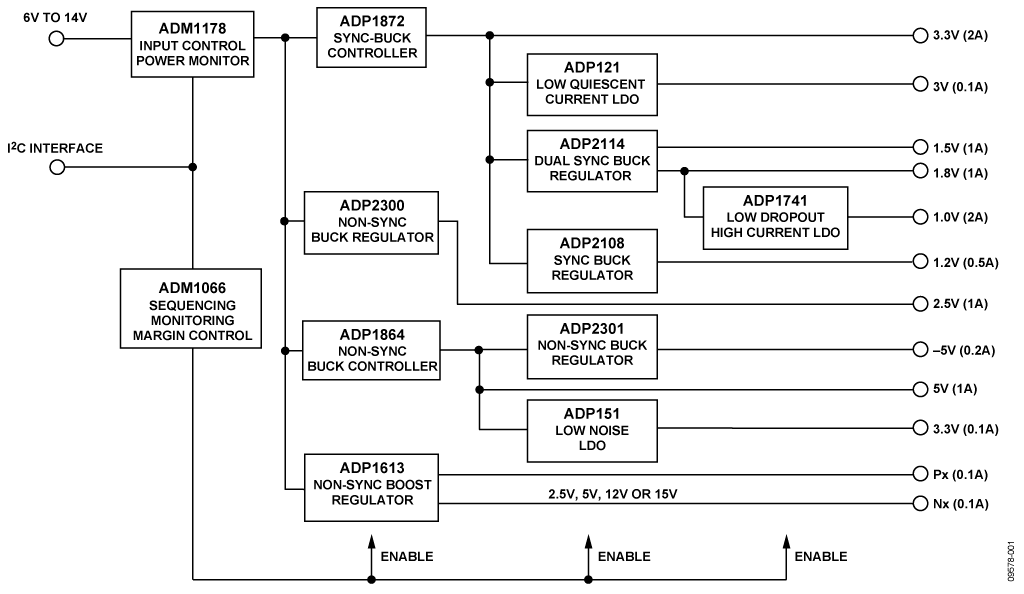

参考电路 (6)
