ADP1864

量产

Constant Frequency Current-Mode Step-Down DC-to-DC Controller in TSOT

数据手册 (Rev. C) 产品选型表

产品模型: 1

Viewing:

概述

与LTC1772, LTC3801引脚兼容
低压差时占空比可达100%
关机电流：7 μA
内部软启动
宽范围的输入电压：3.15 V ～ 14 V
宽范围的输出电压：0.8 V ～输入电压

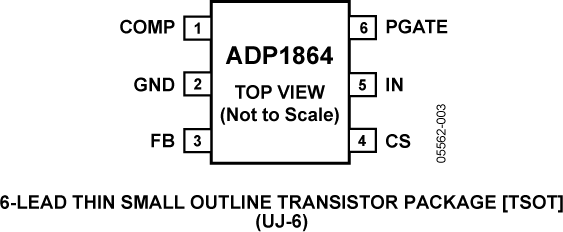

小型6引脚TSOT封装
效率高达94%
温度范围内基准电压：0.8 V ± 1.25%
电流模式操作，提供良好的输入与负载瞬态响应
短路与过压保护
静态电流：235 μA

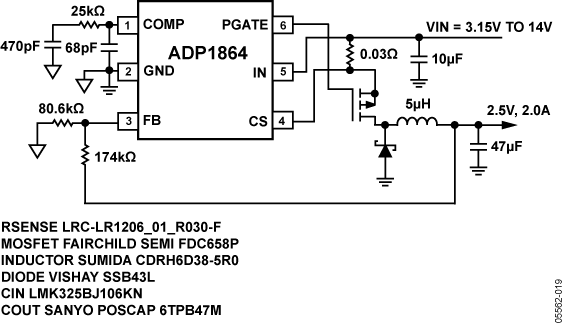

ADP1864是一款小型、低价的固定频率、电流型、降压式DC/DC控制器。ADP1864驱动P沟道MOSFET对输出电压进行调节，其输出电压最低可达0.8 V，精度±2%，并可支持高达5 A负载电流，14 V的输入电压。

ADP1864允许利采用外部电阻对电流限制进行精确的设置，提供系统灵活性，利用两个外部电阻器可以很容易地调解输出电压。ADP1864具有内部软启动功能，允许快速上电，并阻止输入冲激电流。其它安全特性包括短路保护、输出过压保护以及输入欠压保护。电流模式控制提供快速与稳定的负载瞬态性能，其工作频率为580 kHz，允许在系统中使用小型电感器。为了进一步延长电池寿命，控制器启动外部P沟道MOSFET，在低压差时，占空比达到100%。

ADP1864的工作温度范围是：-40°C～ +125°C。它采用薄形、小尺寸6引脚TSOT封装

应用范围

无线设备

1～3节锂离子电池供电产品

机顶盒

处理器核心电源

硬盘驱动器

Data Sheet, Rev. A, 2/07

产品模型: 1

参考资料

数据手册 1

ADP1864: Constant Frequency Current-Mode Step-Down DC-to-DC Controller in TSOT Data Sheet (Rev.C) 12/05/2006

评估设计文件 1

B：ADP1864-EVALZ：ADP1864评估板和网络设计工具数据手册 (Rev.B) 06/07/2007

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADP1864AUJZ-R7	6-Lead TSOT	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

1月 26, 2010 - 10_0007 Halogen Free Material Change for TSOT Products
		Material_Report PCN10_0007_Form TSOT Qualification Data
ADP1864AUJZ-R7	量产	Material_Report PCN10_0007_Form TSOT Qualification Data
11月 16, 2009 - 06_0157 Qualification of the 8" H6 Thin Film BiPolar Wafer Fab Process at Analog Devices, Limerick, Ireland
		Material_Report PCN06_0157_Form RQR03599A
ADP1864AUJZ-R7	量产	Material_Report PCN06_0157_Form RQR03599A

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

ADP1864 Buck Controller Design Tool

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

打开工具

评估套件

ADP1864评估板

立即购买更多内容

产品详情

ADP1864空白评估板设计为与ADP1864降压设计软件一起使用。该评估板配置为提供3.3 V/3 A输出，输入电压范围为9 V至12 V。利用支持多种封装的巧妙布局和功能强大的配套设计工具，ADP1864评估板可以提供广泛的解决方案，包括采用12 V输入提供最高5.0 V/10 A的输出。开尔文连接引脚使得可以精确测量输入和输出电压。

空白评估板将ADP1864用作异步降压DC/DC转换器，而ADP1864使用电流模式脉宽调制控制方案。ADP1864驱动P沟道MOSFET，后者可以采用高达14 V的输入电压和10 A的负载电流工作，并能够以±1.25%的精度（最高85°C）将输出电压调低至0.8 V。ADP1864允许通过外部电阻精确设置电流限值，输出电压则可以利用两个外部电阻轻松调整，因而系统设置非常灵活。
