概览

优势和特点

  • 超低噪声:9 μV rms
  • 无需噪声旁路电容器
  • 在使用 1 μF 陶瓷输入和输出电容的情况下稳定工作
  • 最大输出电流:200 mA
  • 输入电压范围:2.2 V 至 5.5 V
  • 低静态电流
    • IGND = 10 μA,IOUT = 0 μA
    • IGND = 265 μA,IOUT = 200 mA
  • 低关断电流:<1 μA
  • 低电压差:IOUT = 200 mA 时为 135 mV
  • 初始精度:±1%
  • 线路、负载和温度的精度:±2.5%
  • 16 个固定输出电压选项:1.1 V 至 3.3 V
  • 10 kHz 时的 PSRR 性能为 70 dB
  • 限流和过热过载保护
  • 逻辑控制使能
  • EN 输入上的内部下拉电阻
  • 5 引脚 TSOT 封装

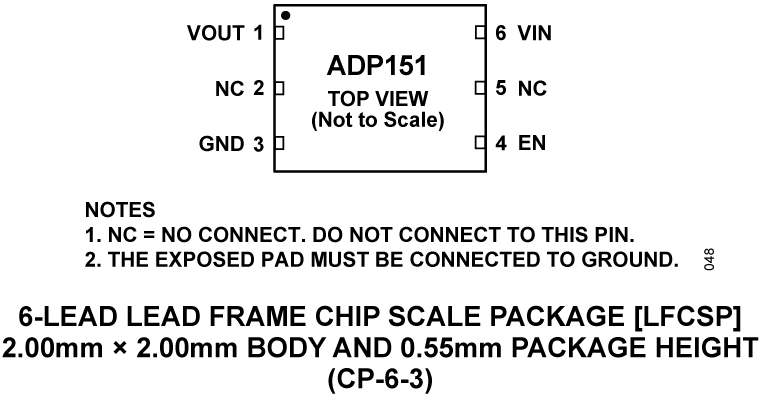

  • 6 引脚 LFCSP 封装

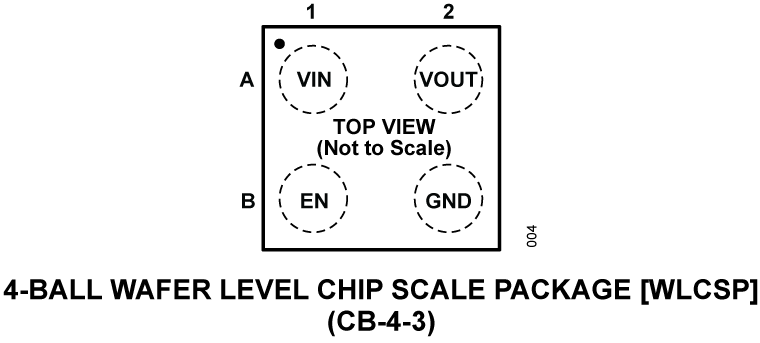

  • 4 球 0.4 mm 间距 WLCSP
  • AEC-Q100 适用于汽车应用
ADP151-EP 支持防务和航空航天应用(AQEC 标准)
  • 下载 ADP151-EP 数据手册 (pdf)
  • 军用温度范围(−55°C 至 +125°C)
  • 受控制造基线
  • 组件/测试场所
  • 制造场所
  • 增强产品变更通知
  • 可应请求提供资质数据
  • V62/12666 DSCC 图号

产品详情

ADP151是一款超低噪声、低压差(LDO)线性稳压器,采用2.2 V至5.5 V电源供电,最大输出电流为200 mA。在200 mA负载下压差仅为135 mV,不仅可提高效率,而且能使器件在很宽的输入电压范围内工作。

ADP151采用新颖的电路拓扑结构,实现了超低噪声性能,而无需旁路电容,使该器件非常适合对噪声敏感的模拟和RF应用。ADP151在提供超低噪声性能的同时,并不影响其电源电压抑制比(PSRR)或线路与负载瞬态响应性能。200 mA负载时工作电源电流低至265 μA,因此ADP151适合电池供电的便携式设备。

ADP151的EN输入引脚还内置一个下拉电阻。

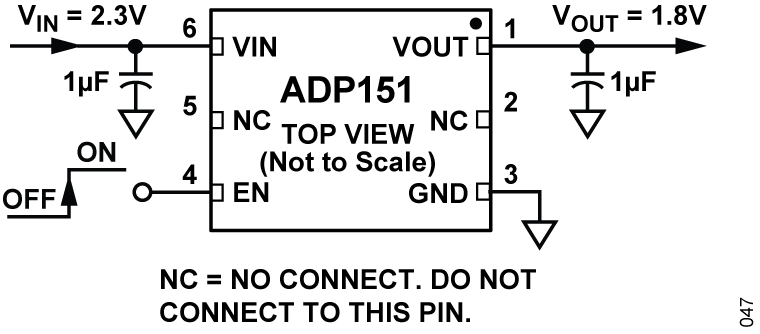

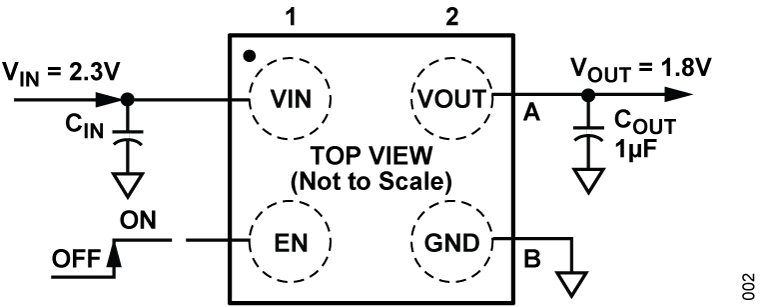

ADP151经过专门设计,利用1 μF、±30%小型陶瓷输入和输出电容便可稳定工作,适合高性能、空间受限应用的要求。

它可提供1.1 V至3.3 V范围内的16种固定输出电压选项。

短路和热过载保护电路可以防止器件在不利条件下受损。ADP151提供5引脚TSOT、6引脚LFCSP和4引脚、0.4 mm间距、无卤素WLCSP三种小型封装,是适合各种便携式供电应用要求的业界小尺寸解决方案。

应用

  • RF、压控振荡器(VCO)和锁相环(PLL)电源
  • 移动电话
  • 数码相机和音频设备
  • 便携式和电池供电设备
  • 后置DC-DC调节
  • 便携医疗设备
  • 汽车电子

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

评估套件 (2)

参考资料

  • 查看全部 (19)
  • 数据手册 (3)
  • 应用笔记 (1)
  • 用户手册 (2)
  • 中文系统方案 (3)
  • 解决方案通报和手册 (1)
  • 参考电路 (4)
  • 视频 (1)
  • 技术文章 (4)
  • 工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

    LTspice

    LTspice中提供以下器件型号:

    ADP151-1.1
    ADP151-1.2
    ADP151-1.5
    ADP151-1.8
    ADP151-2.5
    ADP151-2.6
    ADP151-2.75
    ADP151-2.8
    ADP151-2.85
    ADP151-3.0
    ADP151-3.3

    设计工具

    ADI Linear Regulator Design Tool and Parametric Search

    Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.
