AD8065

量产

高性能、145 MHz FastFET™运算放大器

数据手册 (Rev. L) 产品选型表
产品模型
8
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 通过汽车应用认证
  • FET输入放大器
  • 输入偏置电流：1 pA
  • 低成本
  • 高速：-3 dB带宽：145 MHz (G = +1)
  • 压摆率：180 V/μs (G = +2)
  • 低噪声
    7 nV/√Hz (f = 10 kHz)
    0.6 fA/√Hz (f = 10 kHz)
  • 宽电源电压范围：5 V 至 24 V
  • 单电源、轨到轨输出
  • 低失调电压：1.5 mV（最大值）
  • 高共模抑制比：-100 dB
  • 出色的失真特性
  • 无杂散动态范围(SFDR)：-88 dBc (1 MHz)
  • 低功耗：电源电流：每个放大器6.4 mA（典型值）
  • 无相位反转
  • 小型封装：SOIC-8、SOT-23-5 和 MSOP-8
  • 下载AD8065-KGD-CHIPS数据手册
AD8065
高性能、145 MHz FastFET™运算放大器
AD8065-fbl AD8065 Pin Configuration AD8065 Pin Configuration AD8065 Circuit Diagram AD8065 Circuit Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

用户手册 2

应用笔记 7

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
ADA4817-1
量产 低噪声、1 GHz FastFET 运算放大器
ADA4817-2
量产 低噪声、1 GHz FastFET运算放大器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

  • AD8065

SPICE 模型 1

功耗与芯片温度

该工具根据电源电压、环境温度、负载特性和封装热数据估算芯片温度和功耗。

打开工具

模拟滤波器向导

使用模拟滤波器向导和实际运算放大器在几分钟内设计低通、高通或带通滤波器。设计过程中，可以观察滤波器设计的理想规格与实际电路行为特性。快速评估权衡运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的理想滤波器设计。

打开工具

模拟光电二级管向导

使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。

打开工具

Signal Chain Designer - BETA

Signal Chain Designer is a web-based tool designed to create and simulate complex precision signal chains. See your circuit’s performance before you commit to your PCB: transfer function, noise, power consumption, input range, and DC error. Quickly experiment with different parts and architectures. Signal chains can be exported to LTspice for further analysis.

打开工具

VRMS/dBm/dBu/dBV计算器

功率测量和信号强度的标准单位之间的换算工具。

打开工具
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
AD-PAARRAY3552R-SL

RF Front-end GaN Power Amplifier Biasing, Protection, and Control Reference Design

立即购买 更多内容

特性和优点

  • Designed to cover full Tx signal chains with integrated MCU and user-friendly GUI for faster and easier integration
  • Supports fault event protection - overvoltage (OV), overcurrent (OC), and overtemperature (OT)
  • Supports ultrafast sub-µs GaN gate voltage switching ~ (<1 µs)
  • Supports ultrafast (<10 µs) fault event protection from detection up to GaN gate pinch-off
  • Wide range of gate bias voltages from -10 V to +10 V
  • Configurable power-up and power-down sequence

产品详情

The AD-PAARRAY3552R-SL reference design provides control, protection, and proper biasing sequence for GaN power amplifier (PA) arrays. The design incorporates the AD3553R high-speed, dual-channel, 16-bit DAC to support the ultrafast sub-µs voltage settling time of GaN gates.

Key fault events, including overvoltage, overcurrent, and overtemperature, are effectively managed by the LTC7000, a static switch driver responsible for system fault protection.

The on-board MAX32666 ultralow-power ARM® Cortex®-M4 microprocessor provides essential debug and programming features for a comprehensive software development experience with the system. The system's firmware is built on ADI's open-source no-OS framework and includes a user-friendly graphical interface (GUI) for evaluation. Updates are easily applied through an SWD UART bootloader, streamlining prototyping.

The system can be powered by an external +48 V supply, requiring high current capabilities.

APPLICATIONS

  • 5G massive MIMOs
  • Macro base stations
Specifications
Fault Events
Fault Default Limit
Overvoltage +55 V
Overcurrent 3.5 A
Overtemperature 75°C
Output Ports
Port Name No. of ports
GaN gate ports 6
+48 V Gan drain ports 4
+5 V ports 5
Enable ports 2
Power Supply
External +48 V DC at 5 A
Operating Conditions
Temperature Range 45°C to +75°C

eval board
schematic 5
schematic 6
schematic 7
schematic 8
schematic 9
schematic 10
schematic 11
schematic 12
EVAL-ADMX2001

高性能精密阻抗分析仪测量模块

立即购买 更多内容

特性和优点

  • 复阻抗测量范围：0.2Hz至10 MHz
  • 高吞吐速率
  • 基本相对精度：0.05%
  • 宽测量范围
    • 电阻范围：1mohm至20Mohm
    • 电容范围：10fF至160F
    • 电感范围：1nH至1600H
  • 可编程测试信号
    • 16位幅度调整高达2.25Vpk
    • 频率分辨率：0.2Hz
    • 16位直流偏置设置高达±2.5V
  • 直流电阻测量
  • 18种用于C、R、L、Z和Y的阻抗测量格式
  • 自动多点和参数扫描
  • 校准和固定装置补偿功能
    • 用于测量可追溯性的自动校准程序
    • 校准系数存储在非易失性存储器中
    • 补偿消除了固定装置寄生效应

产品详情

ADMX2001是一种测量模块，可简化阻抗测量系统的开发过程或可用于增强现有测试平台的功能。通过使用高性能混合信号和处理算法，ADMX2001可测量小至0.1fF的电容以及高达1GΩ的电阻值变化，这是测试半导体器件、电子元件和传感器的常见要求。此外，内置测量算法使ADMX2001能够提供采用多种格式的完全校准复阻抗或导纳测量结果，包括电阻、电容和电感的并联和串联组合。

应用

  • 自动化测试设备
  • 半导体特性表征
  • 晶圆验收测试
  • 电阻抗谱
  • 阻抗网络分析
  • 电池测试

EVAL-HSAMP-1

通用型单通道高速运算放大器评估板

立即购买 更多内容

特性和优点

  • 可实现快速试验板试验/原型操作
  • 用户自定义电路配置
  • 边缘安装超小型A(SMA)连接器
  • 可轻松连接至测试设备和其它电路

产品详情

通用型单通道高速放大器评估板为裸板，允许用户快速完成各种运算放大器电路的原型设计，从而较大程度地降低风险，加快产品上市。 这些评估板全部兼容RoHs标准。 请参考下列订购指南和引脚数和封装，决定需要订购的型号。

资料
AD-PAARRAY3552R-SL
RF Front-end GaN Power Amplifier Biasing, Protection, and Control Reference Design
AD-PAARRAY3552R-SL Block Diagram AD-PAARRAY3552R-SL Board Photo Angle View AD-PAARRAY3552R-SL Board Photo Top View AD-PAARRAY3552R-SL Board Photo Bottom View

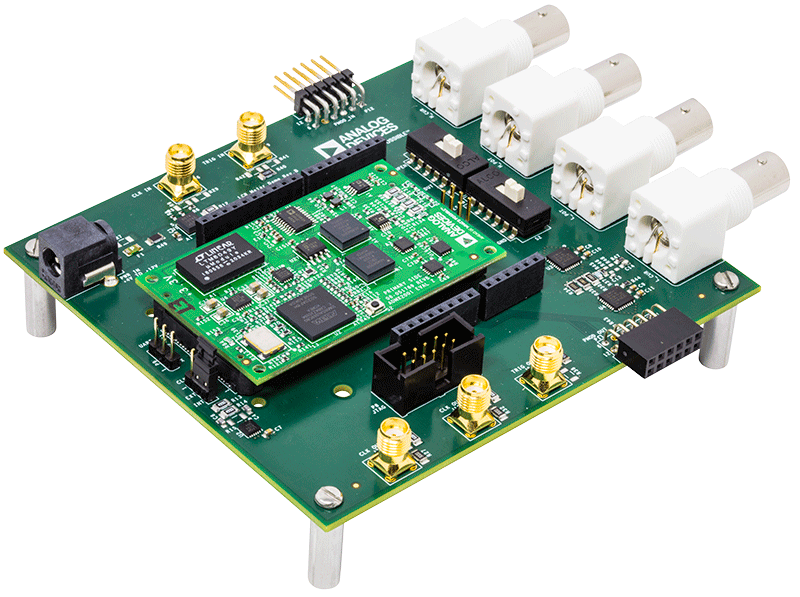

EVAL-ADMX2001
高性能精密阻抗分析仪测量模块
EVAL-ADMX2001EBZKIT Evaluation Board EVAL-ADMX2001EBZKIT Evaluation Board - Top View ADMX2001 Evaluation Board ADMX2001 Evaluation Board - Top View ADMX2001 Evaluation Board - Bottom View EVAL-ADMX2001EBZ Evaluation Board EVAL-ADMX2001EBZ Evaluation Board - Top View EVAL-ADMX2001EBZ Evaluation Board - Bottom View
EVAL-HSAMP-1
通用型单通道高速运算放大器评估板

参考电路

Figure 1. CN0566 Simplified Block Diagram
Figure 1. CN0566 Simplified Block Diagram
EVAL-CN0566-RPIZ Phased Array Development Kit
EVAL-CN0566-RPIZ Phased Array Development Kit
EVAL-CN0566-RPIZ KIT - Angle View
EVAL-CN0566-RPIZ KIT - Angle View
CN0566 参考设计

Phased Array (Phaser) Development Platform

查看参考设计详情

特性和优点

  • 10 GHz to 10.5 GHZ Beamsteering Platform
  • 360 degree Phase Shift w/ 2.8 Degree Resolution
  • 31 dB Amplitude Tuning Range w/ 0.5 dB Resolution.
  • 8-Element Linear Array Antenna
  • Digitized with PlutoSDR
  • Runs directly on a Raspberry Pi
CN0269 参考设计

18位、1.33 MSPS、16通道数据采集系统

查看参考设计详情

特性和优点

  • 18位、16通道数据采集
  • 16路单端、8路差分输入
  • 1.33MSPS采样速率
  • 250kHz通道开关速率

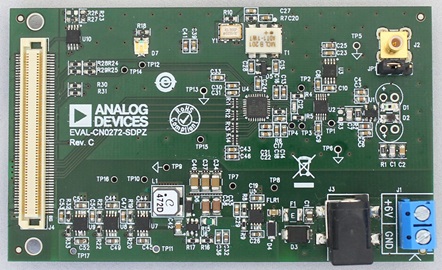

CN0272 参考设计

具有暗电流补偿功能的2 MHz带宽PIN光电二极管前置放大器

查看参考设计详情

特性和优点

  • 高速光电二极管信号调理电路
  • 91dB动态范围，电路功耗仅40 mA
  • 暗电流补偿
  • 频谱范围从400nm至1050nm
  • 非常适合便携式高速应用
Block Diagram of the Translation Loop Synthesizer
Block Diagram of the Translation Loop Synthesizer
EVAL-CN0369-SDPZ PCB Photo
CN0369 参考设计

低相位噪声的转换锁相环频率合成器

查看参考设计详情

特性和优点

  • 转换环路频率合成器
  • 5GHz至5.4GHz RF输出
  • 低相位噪声
CN0566
Phased Array (Phaser) Development Platform
Figure 1. CN0566 Simplified Block Diagram
EVAL-CN0566-RPIZ Phased Array Development Kit
EVAL-CN0566-RPIZ Phased Array Development Kit
EVAL-CN0566-RPIZ KIT - Angle View
EVAL-CN0566-RPIZ KIT - Angle View
CN0269
18位、1.33 MSPS、16通道数据采集系统
CN0272
具有暗电流补偿功能的2 MHz带宽PIN光电二极管前置放大器
CN0369
低相位噪声的转换锁相环频率合成器
Block Diagram of the Translation Loop Synthesizer
EVAL-CN0369-SDPZ PCB Photo
