概览
优势和特点
- 输入电压范围：2.3 V至5.5 V
- 可提供1.2 V至3.3 V的16路标准电压
- 最大负载电流：2 A
- 低噪声
- 100 Hz到100 kHz总积分噪声：0.9 µV rms
- 10 Hz到100 kHz总积分噪声：1.6 µV rms
- 噪声频谱密度：1.7 nV/√Hz（10 kHz到1 MHz）
- 电源抑制比(PSRR)
- 70 dB（1 kHz至100 kHz）；50 dB (1 MHz)，VOUT = 3.3 V，VIN = 4.0 V
- 电压差：200 mV（典型值，IOUT = 2 A，VOUT = 3.3 V）
- 初始精度：±0.6%（ILOAD = 10 mA时）
- 在整个线路、负载与温度范围内的精度：±1.5%
- 静态电流：IGND = 4.0 mA（空载），9.0 mA (2 A)
- 低关断电流：0.2 μA
- 使用10 µF陶瓷输出电容保持稳定
- 10引脚3 mm x 3 mm LFCSP和8引脚SOIC封装
- 精密使能
- ADIsimPower工具支持
产品详情
ADP7158是一款线性稳压器，采用2.3 V至5.5 V电源供电，最大输出电流为2 A。该器件采用先进的专有架构，提供高电源抑制和超低噪声特性，仅需一个10 μF陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。
ADP7158提供16路标准输出电压。现有库存提供下列电压版本：1.2 V、1.8 V、2.0 V、2.5 V、2.8 V、3.0 V和3.3 V。根据特殊要求，还可提供下列电压版本：1.3 V、1.5 V、1.6 V、2.2 V、2.6 V、2.7 V、2.9 V、3.1V和3.2 V。
ADP7158稳压器的典型输出噪声为0.9 μV rms（100 Hz至100 kHz），10 kHz至1 MHz的噪声频谱密度为1.7 nV/√Hz。ADP7158提供10引脚、3 mm × 3 mm LFCSP封装和8引脚SOIC封装，不仅非常紧凑，而且还具有出色的散热性能，适合要求最大2 A输出电流的薄型、小尺寸应用。
应用
- 适应噪声敏感应用：锁相环(PLL)、压控振荡器(VCO)和集成VCO的PLL
- 通信和基础设施
- 回程线路和微波链路
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

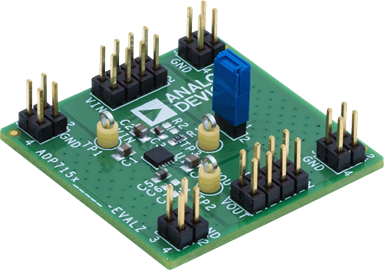

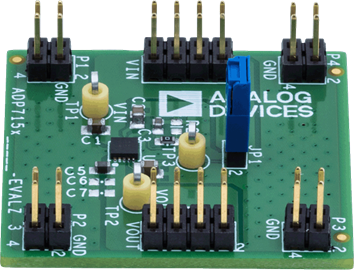

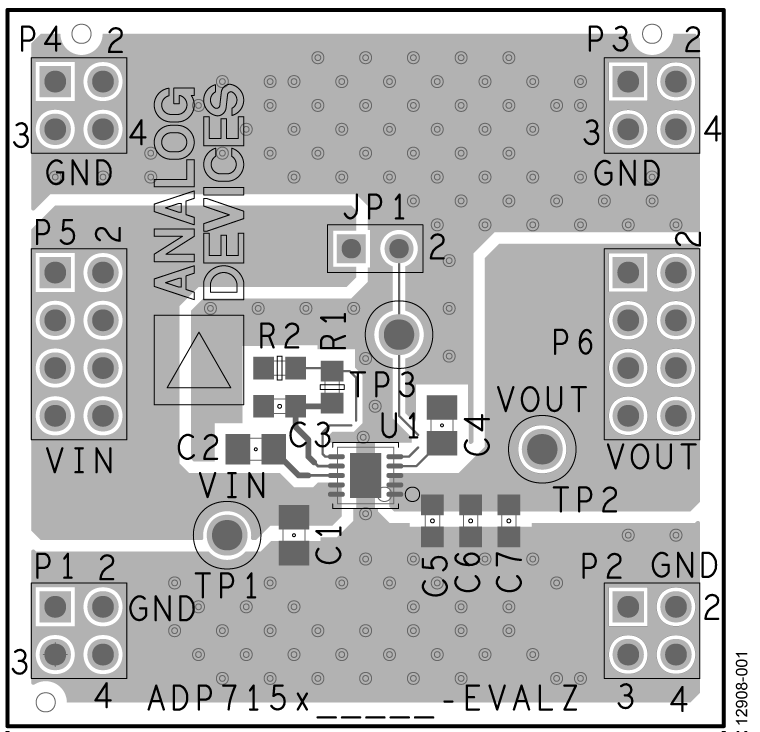

评估套件 (1)
