概览

优势和特点

  • 上变频或下变频

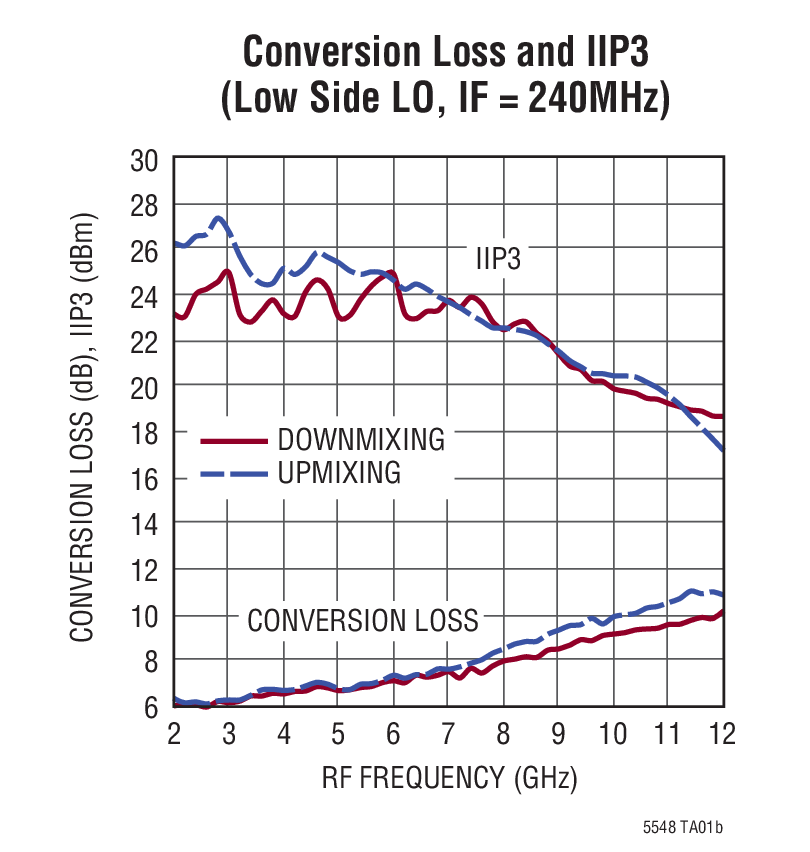

  • 高 IIP3:
    • 在 5.8GHz 为 +24.4dBm
    • 在 9GHz 为 +21.4dBm
  • 7.1dB 转换损耗 (在 5.8GHz)
  • +15.2dBm 输入 P1dB (在 5.8GHz)
  • 集成型 LO 缓冲器:0dBm LO 驱动
  • 可选的集成型 LO 倍频器
  • 低 LO-RF 泄漏:< –30dBm
  • 50Ω 宽带匹配 RF 和 LO 端口
  • 3V/120mA 电源
  • 针对 TDD 操作的快速接通 / 关断

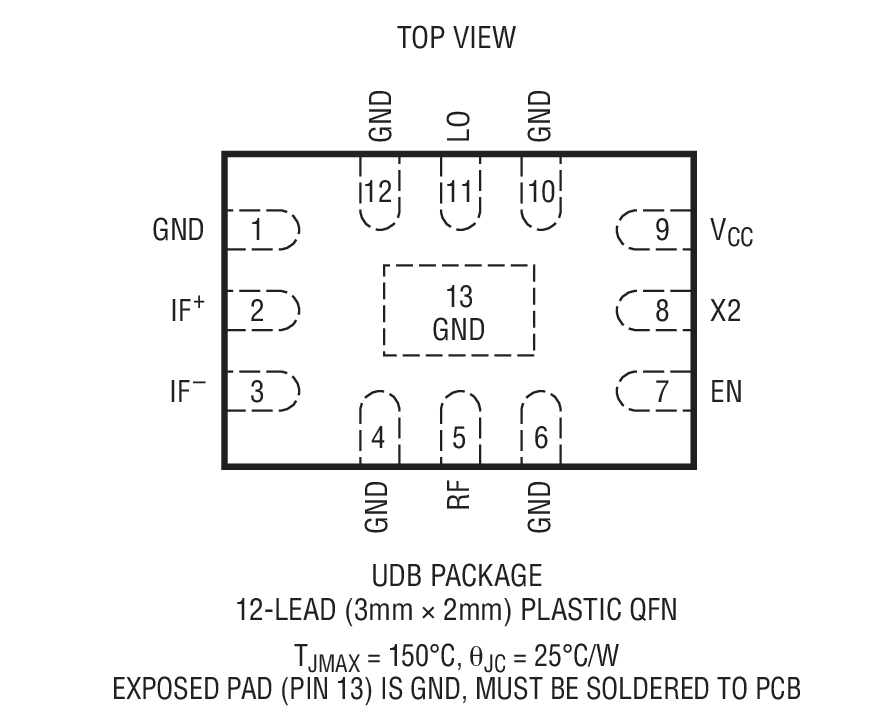

  • 3mm x 2mm、12 引脚 QFN 封装

产品详情

LTC®5548 是一款高性能、微波双平衡无源混频器,其可用于上变频或下变频。该器件与 LTC5549 相似,但是具有一个宽带、差分 DC 至 6GHz IF 端口。LTC5548 推荐用于那些 IF 频率范围扩展至低于 500MHz 的应用。对于 IF 频率始终高于 500MHz 的应用,建议采用 LTC5549,因为它内置了一个集成型 IF 平衡-不平衡变压器。

LTC5548 的混频器和集成型RF 平衡-不平衡变压器专为覆盖 2GHz 至 14GHz RF频率范围而优化。该器件包括一个专门针对 1GHz 至 12GHz 频率范围而优化的 LO 放大器,仅需 0dBm 的驱动功率。另外,这款器件还内置了一个集成型 LO 倍频器,其可由一个 CMOS 兼容型数字控制引脚来使能或停用。

除了非常低的 LO 至 RF 和 LO 至 IF 泄漏之外,LTC5548 还提供了异常高的 IIP3 和 P1dB。而且,此器件还在一个小型封装中实现了高集成度。



Applications

  • 微波收发器
  • 无线回程
  • 点对点微波
  • 相控阵天线
  • C、X 和 Ku 波段雷达
  • 测试设备
  • 卫星调制解调器

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

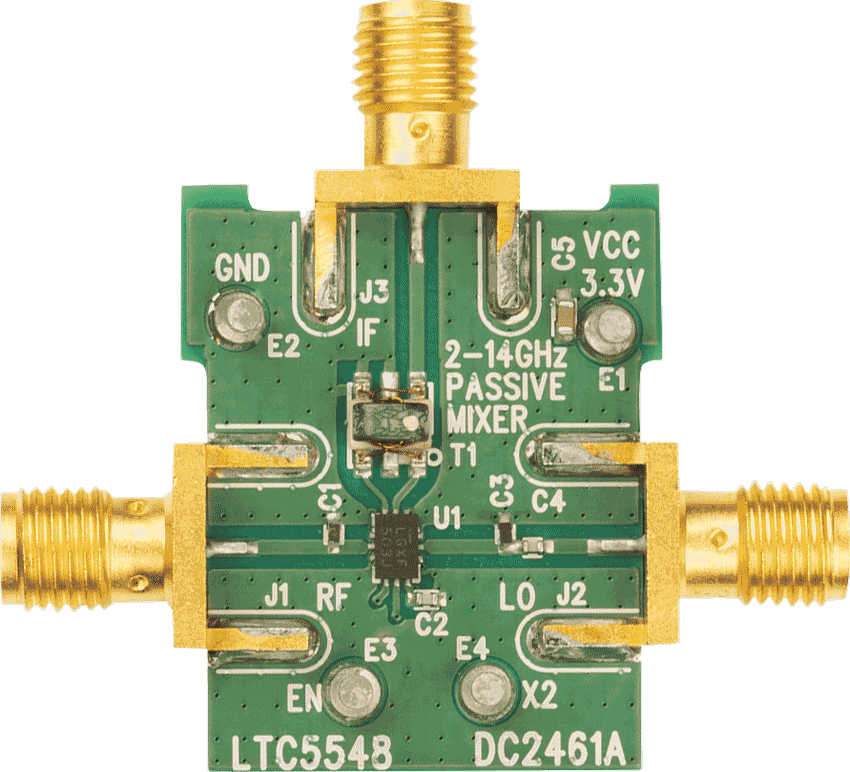

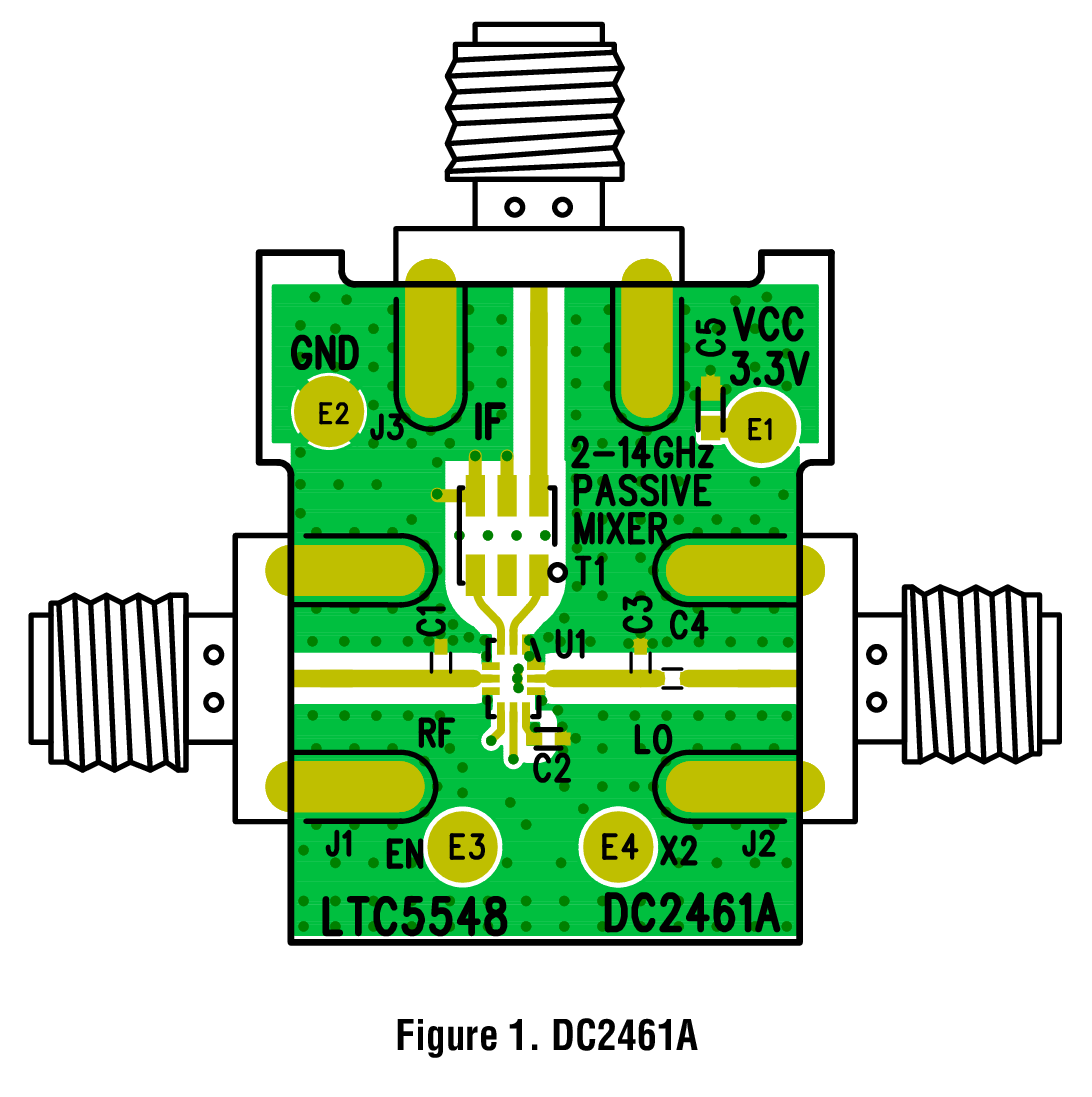

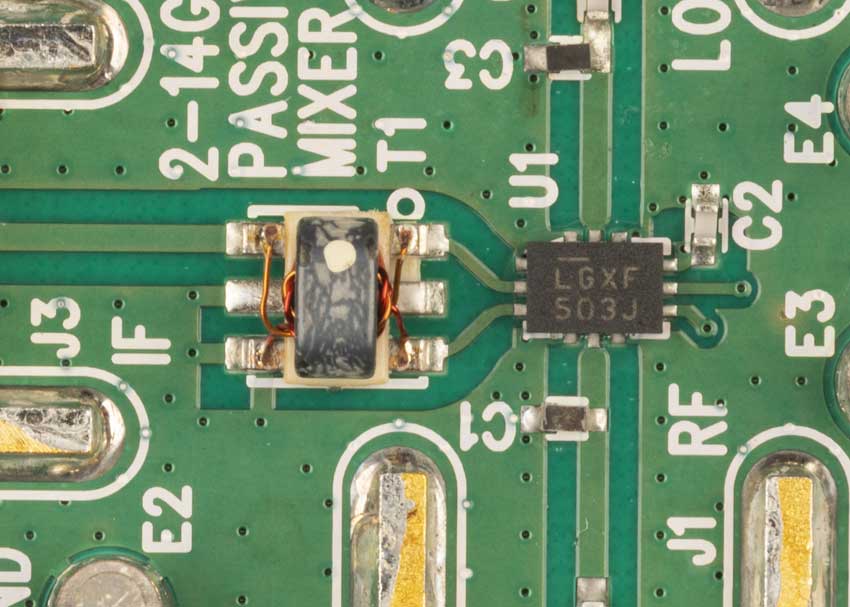

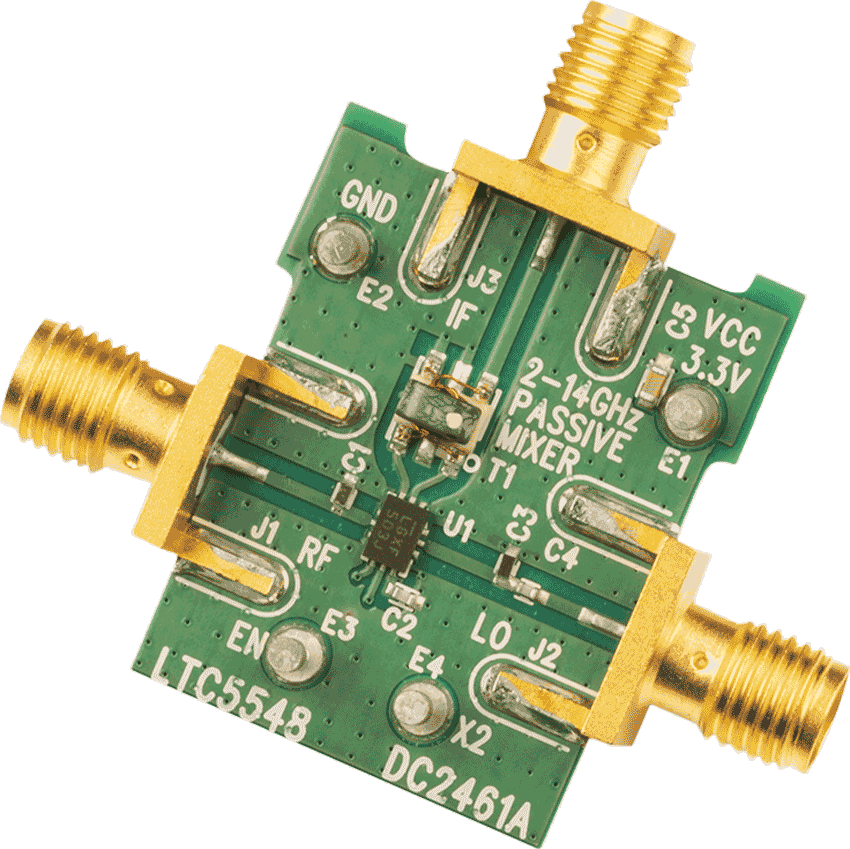

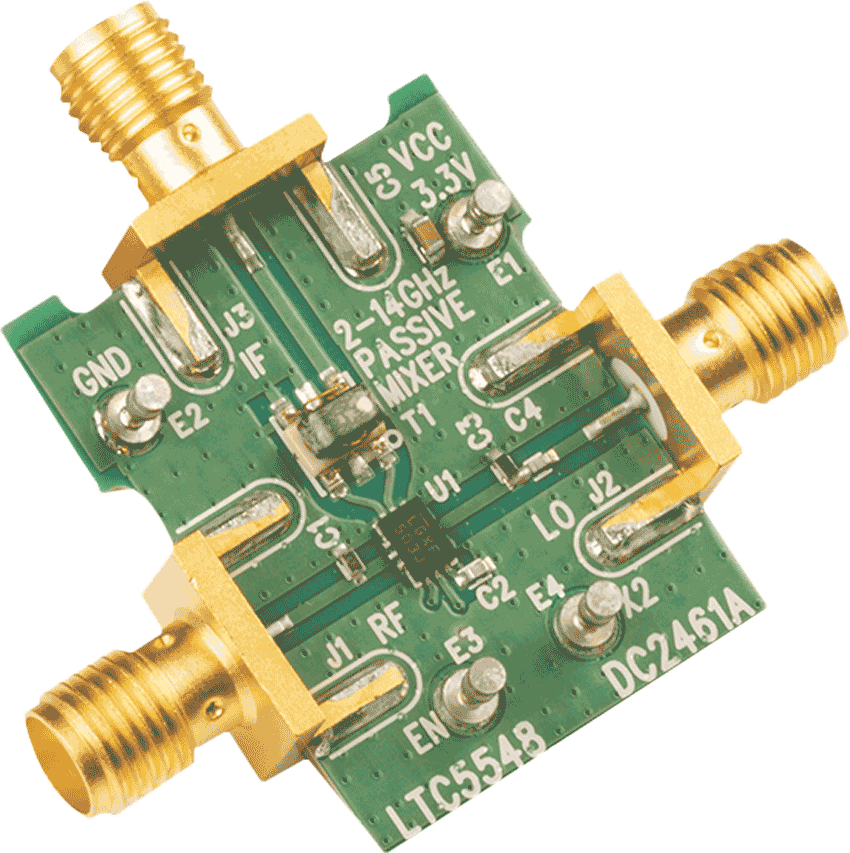

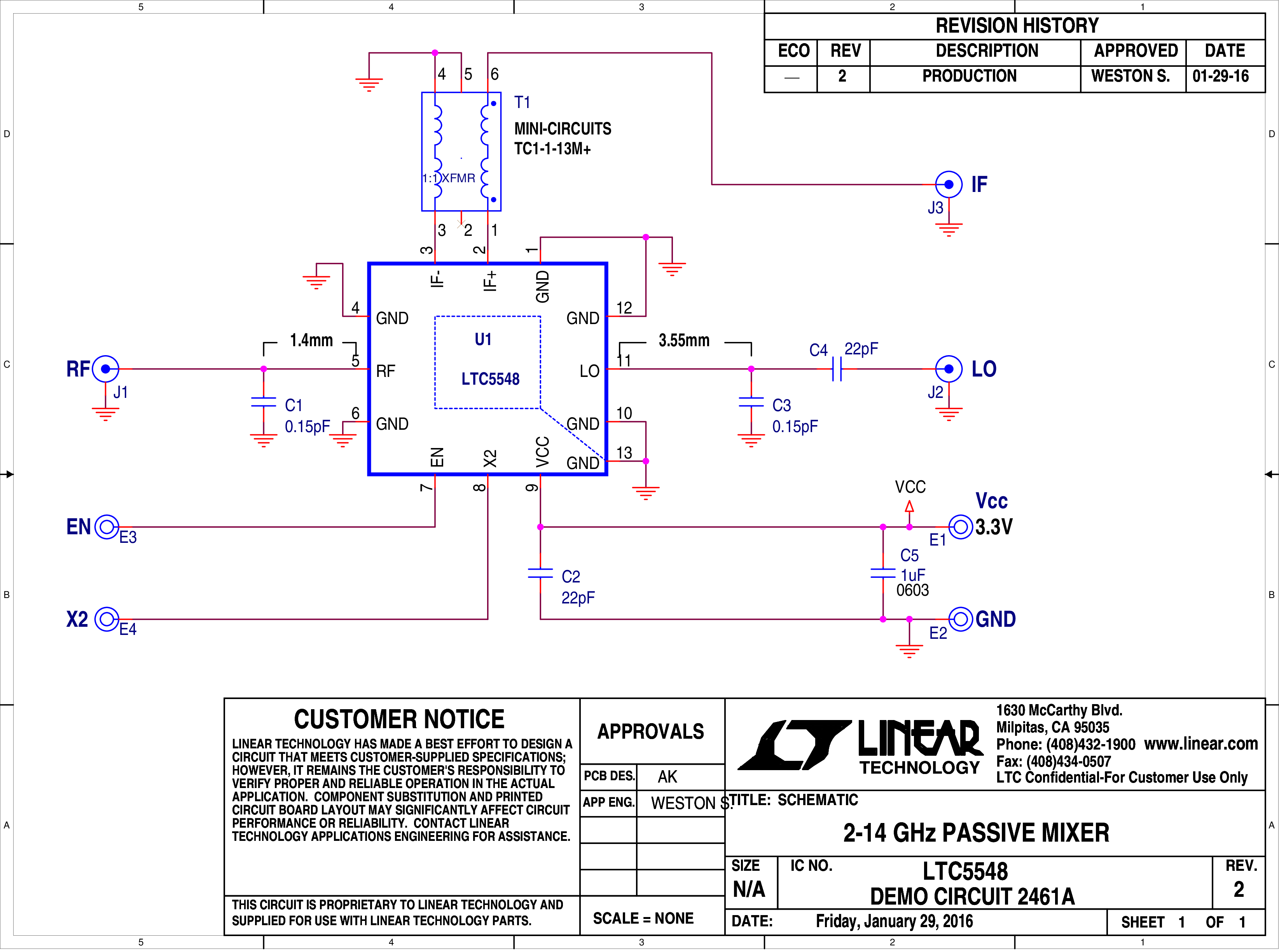

评估套件 (1)

工具及仿真模型

设计工具

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

配套产品推荐

LTC5548 配套产品

推荐 D/A Converters

推荐 使用的振荡器

推荐 使用的输出放大器
