概览

优势和特点

  • 上变频或下变频
  • 高 IIP3:
    • 在 5.8GHz 为 +28.2dBm
    • 在 12GHz 为 +22.8dBm
  • 8.0dB 转换损耗 (在 5.8GHz)
  • +14.3dBm 输入 P1dB (在 5.8GHz)
  • 集成型 LO 缓冲器:0dBm LO 驱动
  • 可旁路的集成型 LO 倍频器
  • 低 LO-RF 泄漏:< -30dBm
  • 50Ω 单端 RF、LO 和 IF 端口
  • 3.3V/115mA 电源
  • 针对 TDD 操作的快速接通 / 关断
  • 2mm x 3mm、12 引脚 QFN 封装

产品详情

LTC®5549 是一款通用型无源双平衡混频器,可用于上变频或下变频。RF 端口专为 2GHz 至 14GHz 频段而设计,而 IF 端口则专门针对 500MHz 至 6GHz 操作进行了优化。一个集成型 LO 缓冲放大器可支持 1GHz 至 12GHz 的 LO 频率,且仅需 0dBm 的 LO 功率。LTC5549 能够以低功耗提供高 IIP3 和输入 P1dB。

一个内部 LO 倍频器可由一个 CMOS 兼容型数字控制引脚来使能,允许采用一个较低的 1/2 LO 输入频率进行运作。这使得该混频器的 LO 端口可与现有的合成器 (例如:LTC6946 和 LTC6948 系列) 搭配使用。

LTC5549 的高集成度使其拥有 2mm x 3mm 的封装尺寸,从而较大限度地缩减了总体解决方案成本、电路板空间和系统级偏差。



应用

  • 微波收发器
  • 无线回程
  • 点对点微波
  • 相控阵天线
  • C、X 和 Ku 波段雷达
  • 测试设备
  • 卫星调制解调器

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

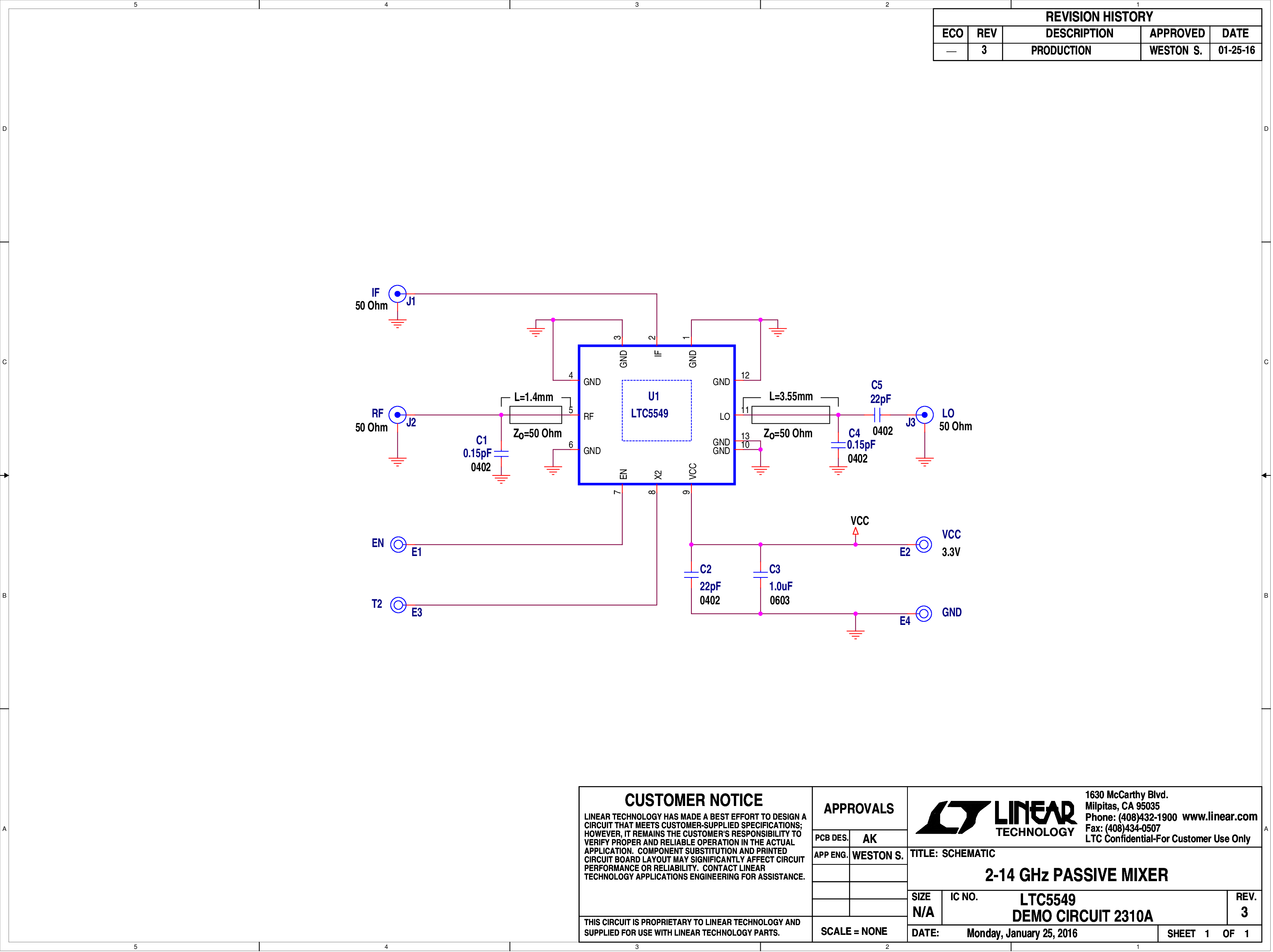

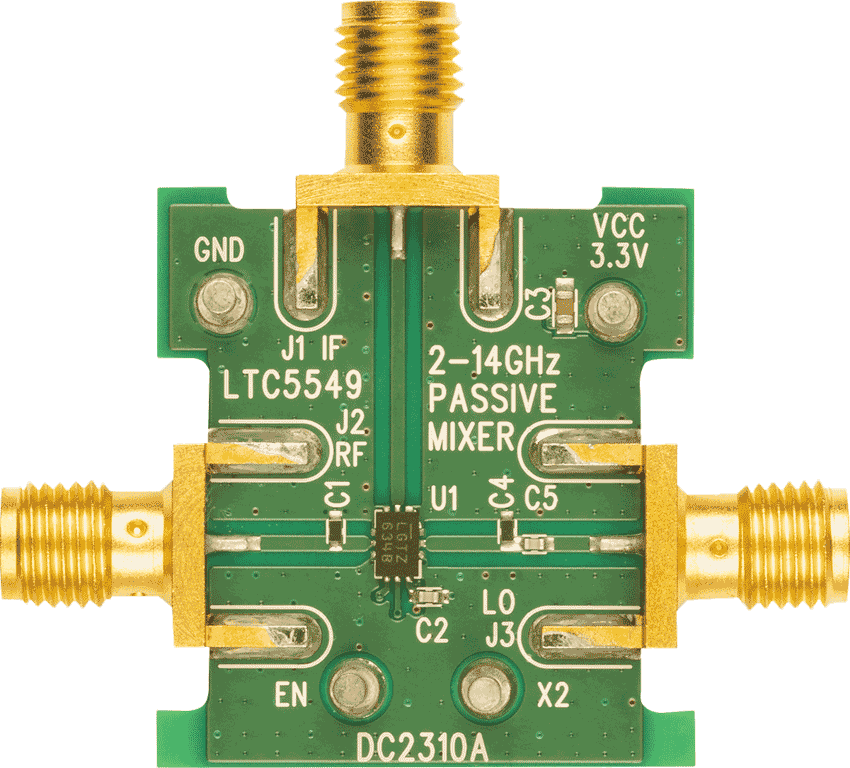

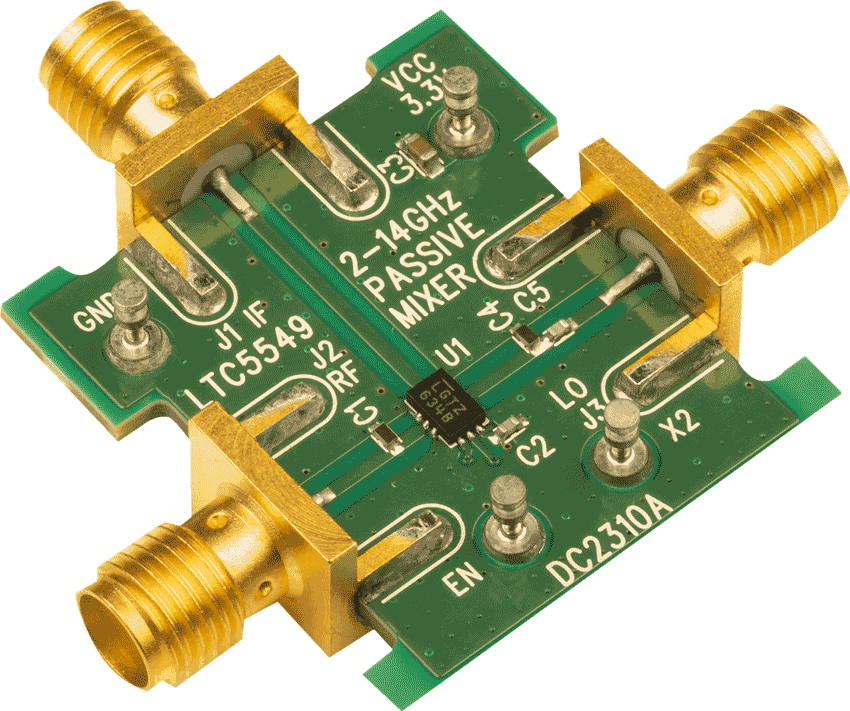

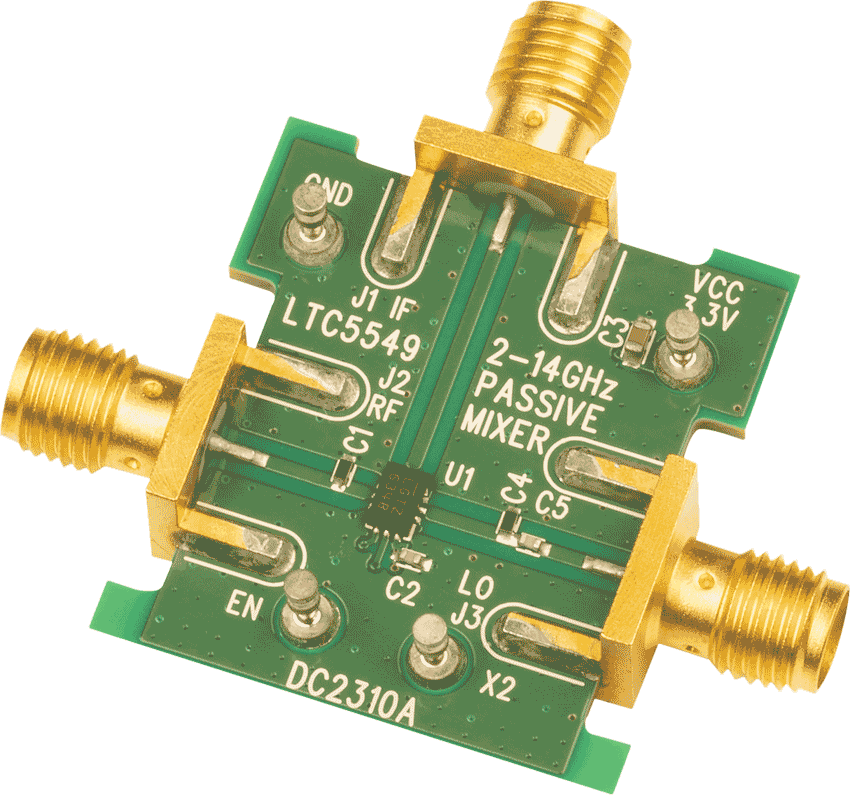

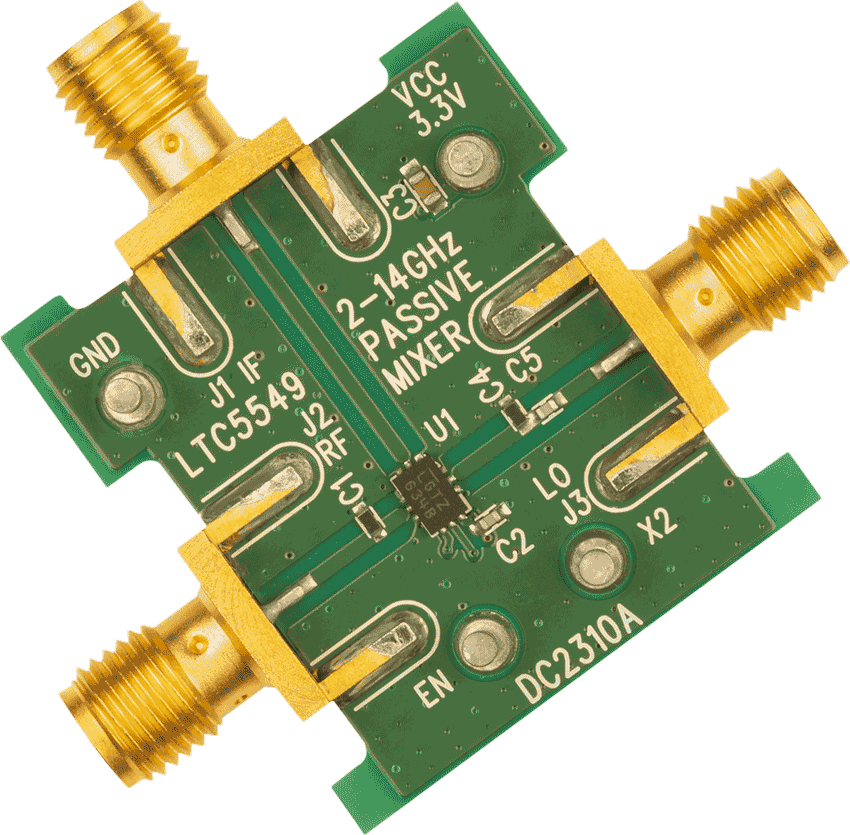

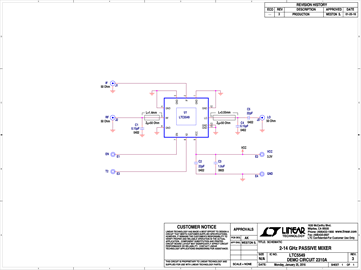

评估套件 (1)

工具及仿真模型

S参数

设计工具

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
