概览
优势和特点
- 频率范围：200MHz 至 6000MHz

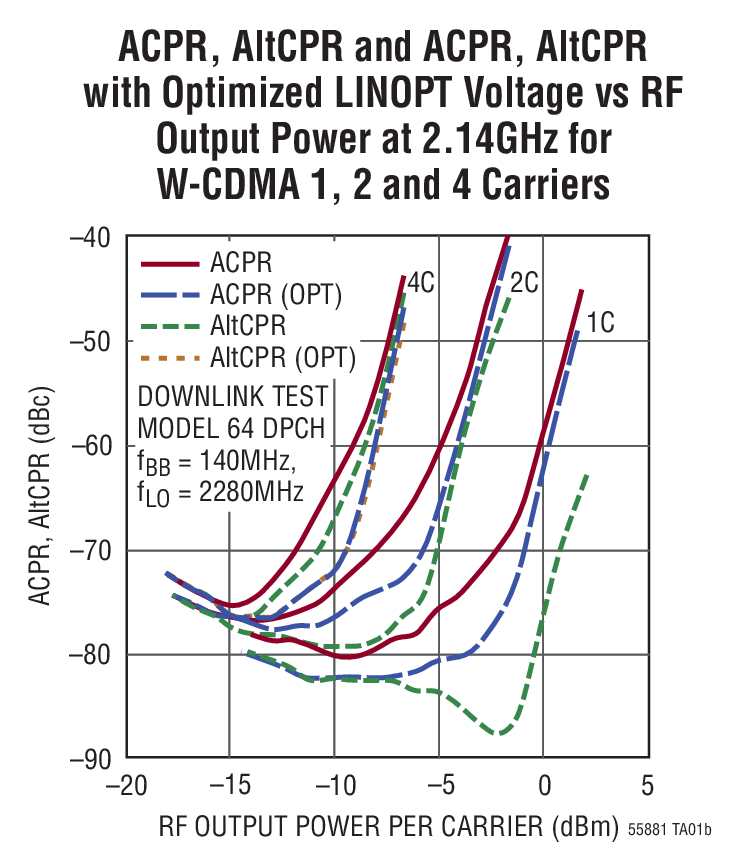

- 输出 IP3：
- 在 2140MHz 的典型值为 +31dBm (未校准)
- 典型值为 +35dBm (用户优化)
- 单引脚校准以优化 OIP3
- 低输出噪声层 (在 6MHz 偏移)：
- 无 RF：-160.6dBm/Hz
- POUT = 5dBm：-155.5dBm/Hz
- 集成 LO 缓冲器和 LO 正交相位发生器
- 高阻抗 DC 接口至基带输入 (具 0.5V 共模电压)
- 50Ω 单端 LO 和 RF 端口
- 3.3V 工作电压
- 快速关断 / 接通：10ns / 17ns

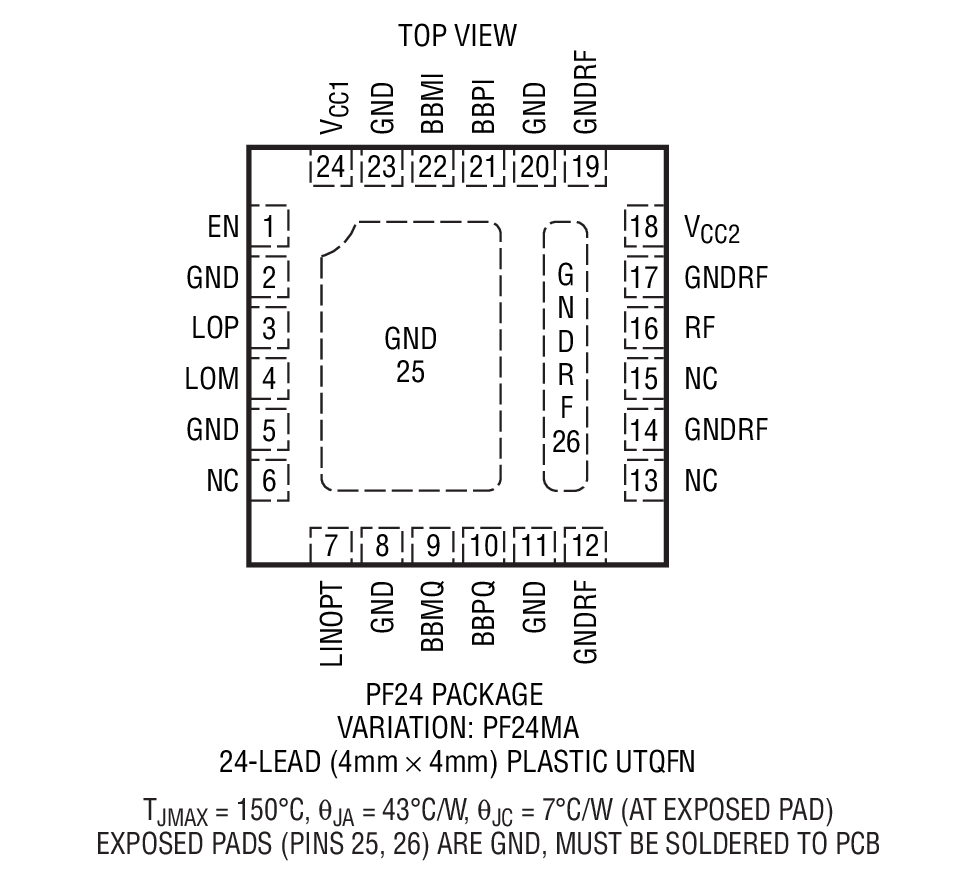

- 24 引脚 4mm x 4mm UTQFN 封装
产品详情

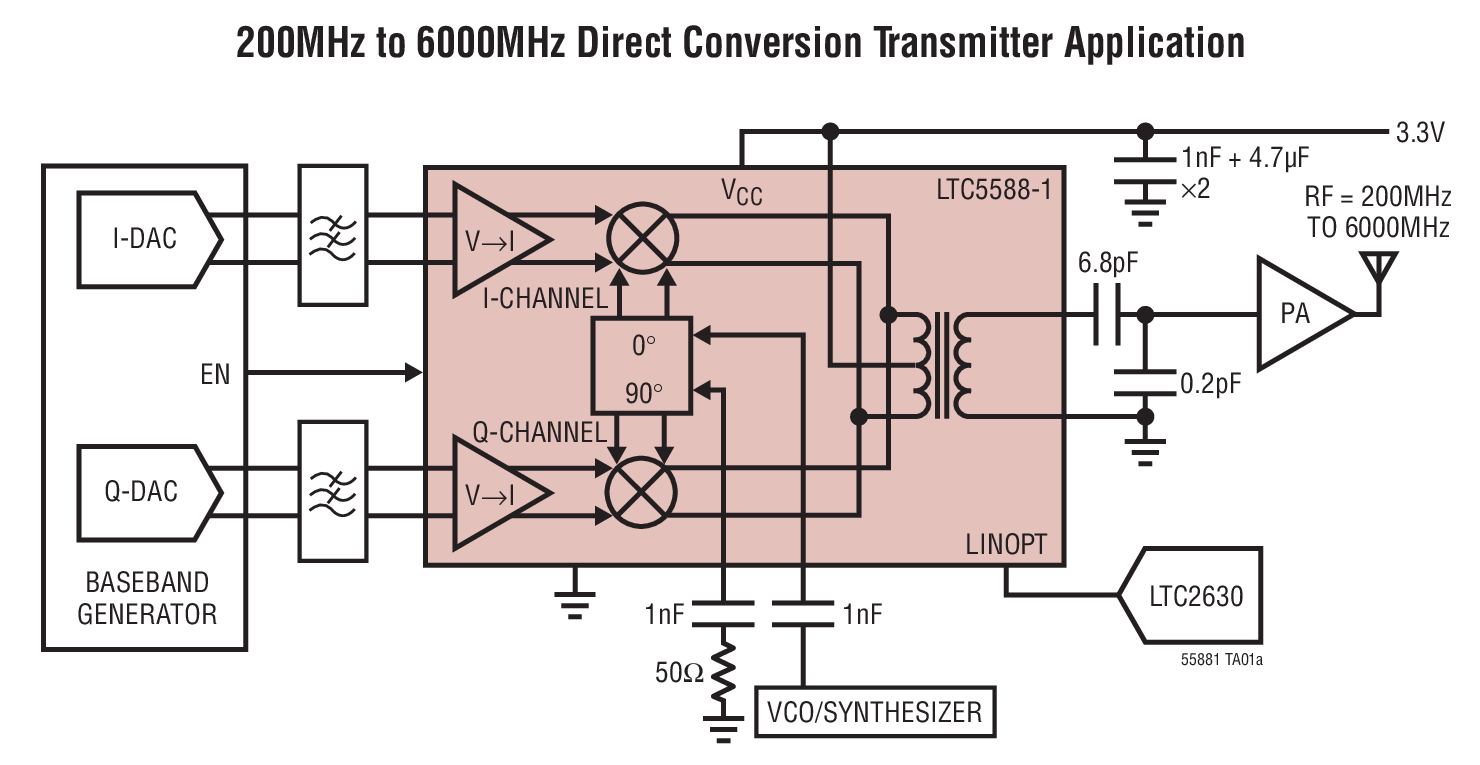

LTC®5588-1 是一款专为高性能无线应用而设计的直接转换 I/Q 调制器。它采用差分基带 I 和 Q 信号实现了一个 RF 信号的直接调制。该器件支持 LTE、GSM、EDGE、TD-SCDMA、CDMA、CDMA2000、W-CDMA、WiMAX 和其他通信标准。通过给 I 和 Q 输入施加 90° 移相信号，也可以将其配置为一个镜频抑制上变频混频器。I/Q 基带输入负责驱动双平衡混频器。一个片内平衡-不平衡变换器用于把差分混频器信号转换为一个 50Ω 单端 RF 输出。4 个平衡 I 和 Q 基带输入端口与一个 0.5V 共模电压电平进行 DC 耦合。LO 路径包括一个具单端或差分输入的 LO 缓冲器和精准正交发生器，以驱动混频器。电源电压范围为 3.15V 至 3.45V。可以将一个外部电压施加至 LINOPT 引脚，旨在进一步改善三阶线性性能。可采用片内热敏电阻来完成准确的温度相关校准。
Applications
- LTE、GSM/EDGE、W-CDMA、TD-SCDMA、CDMA2000、WiMAX 基站
- 镜频抑制上变频器
- 点对点微波链路
- 广播调制器
- 军用无线电
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

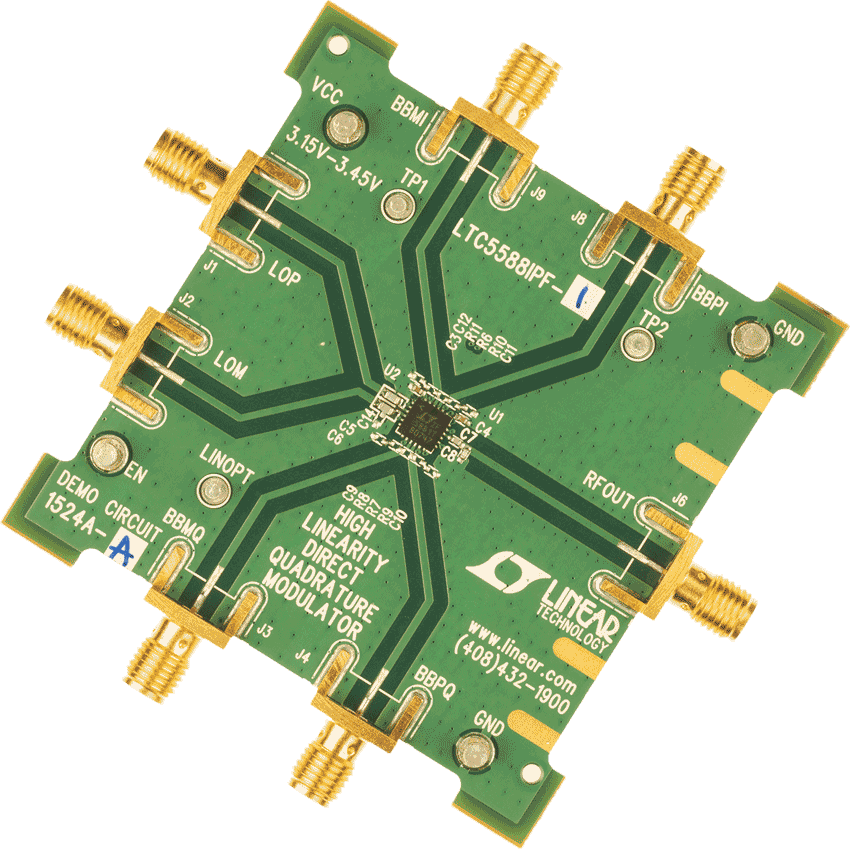

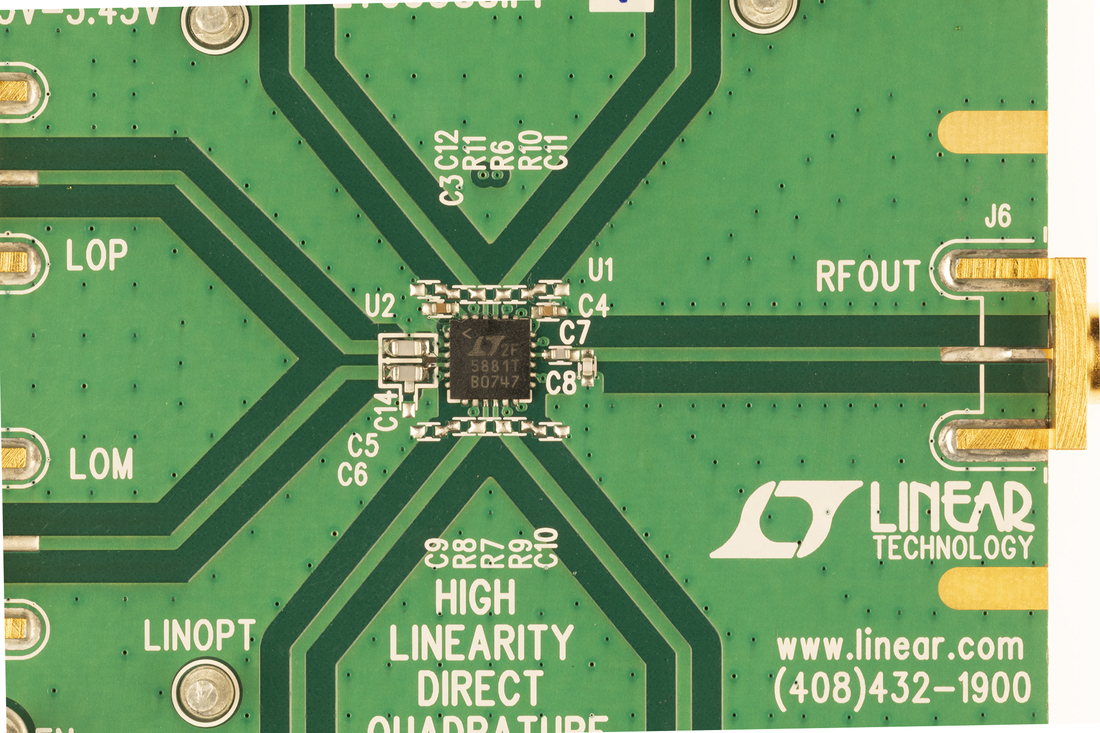

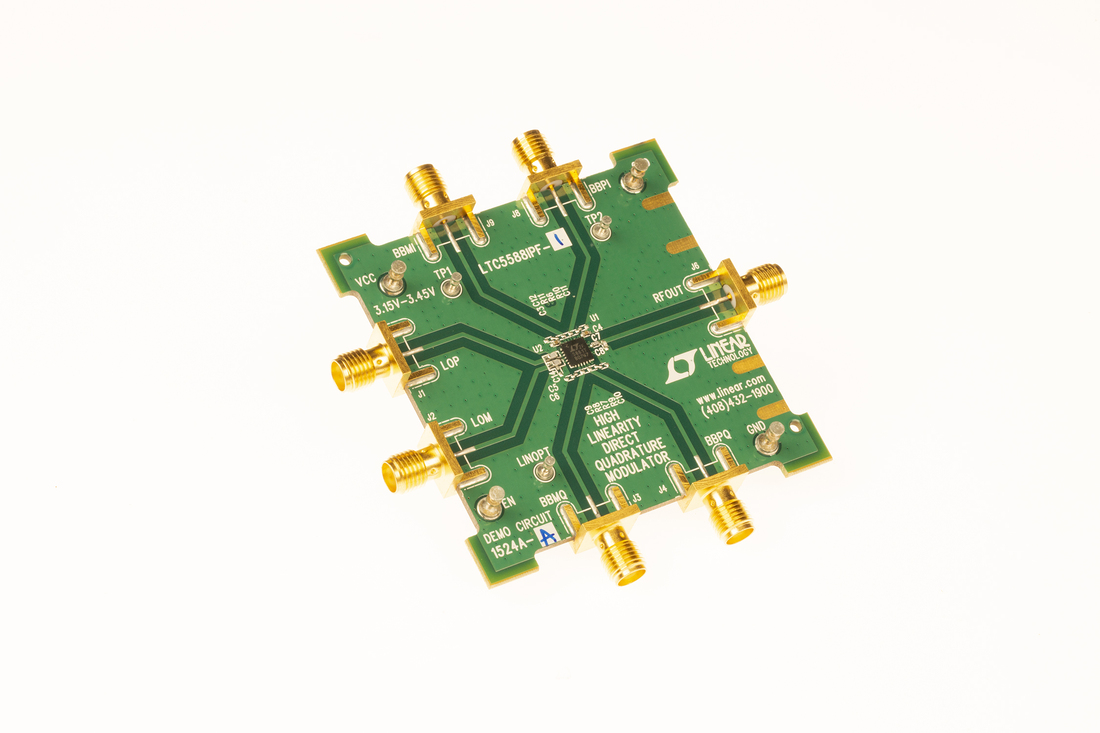

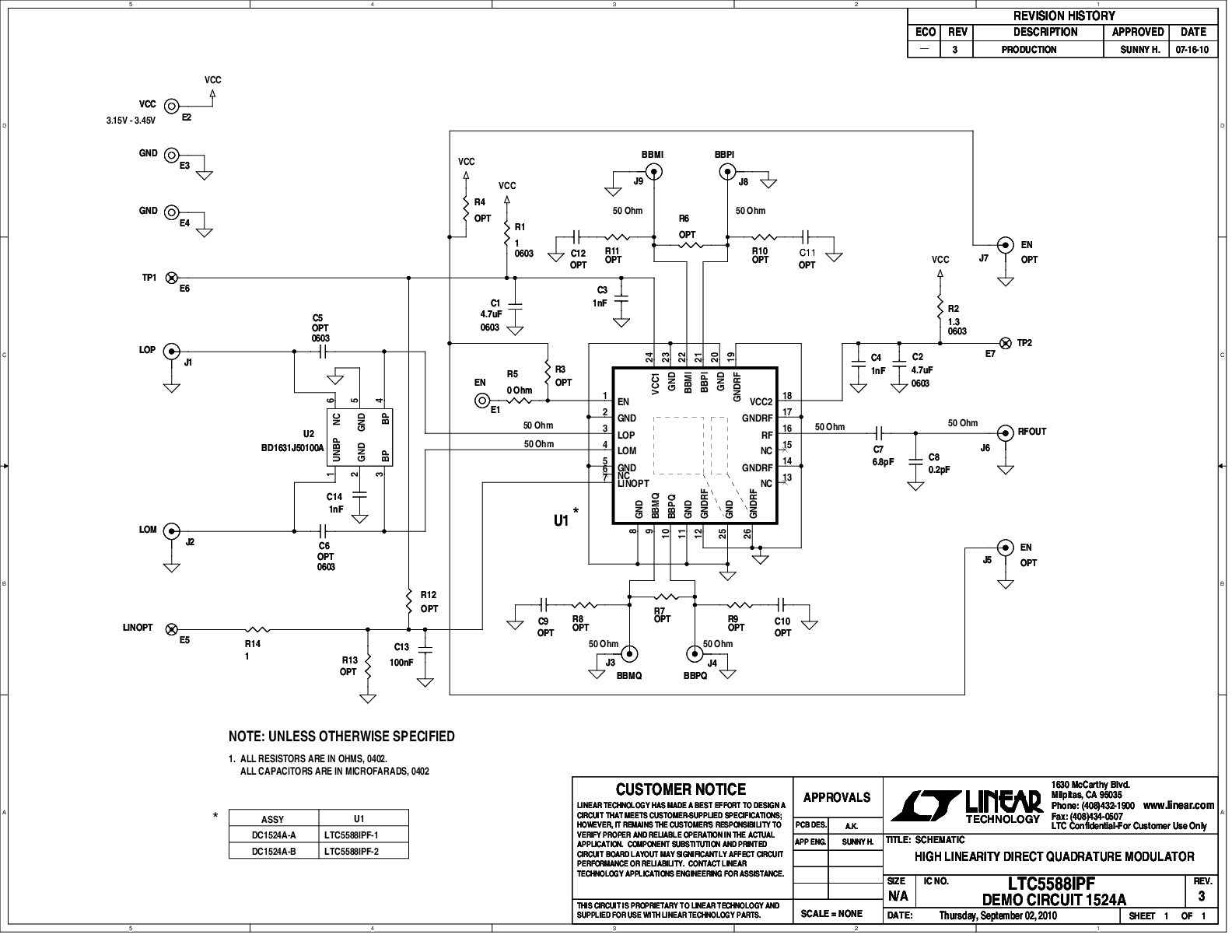

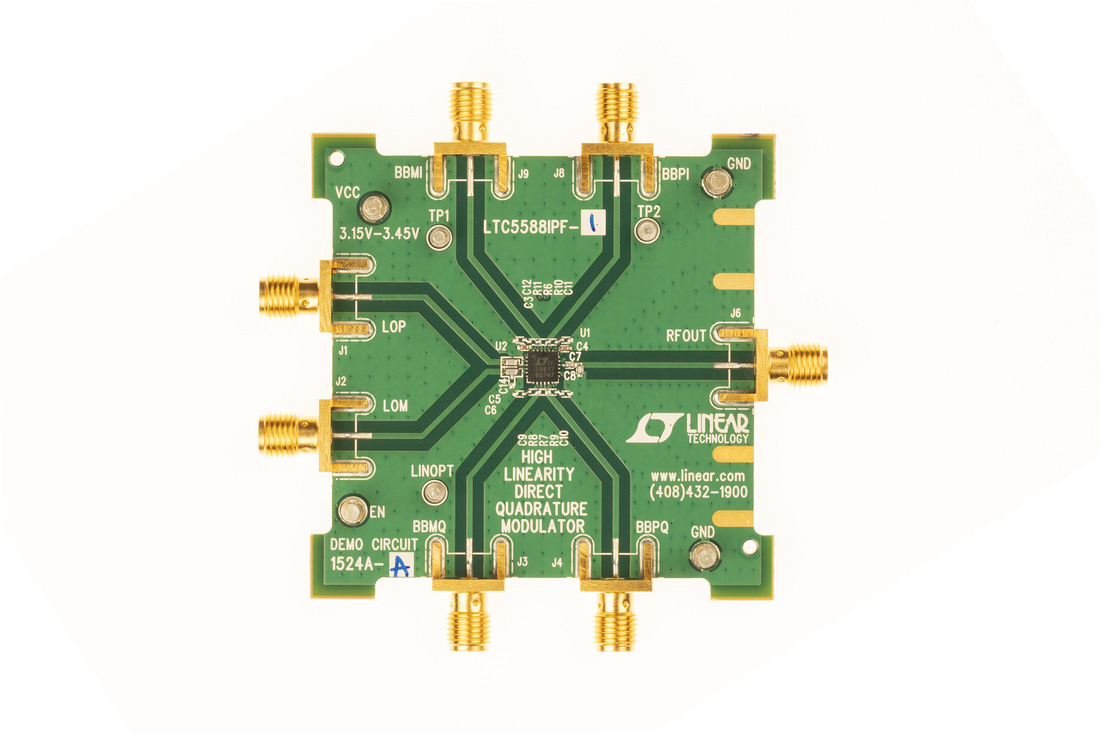

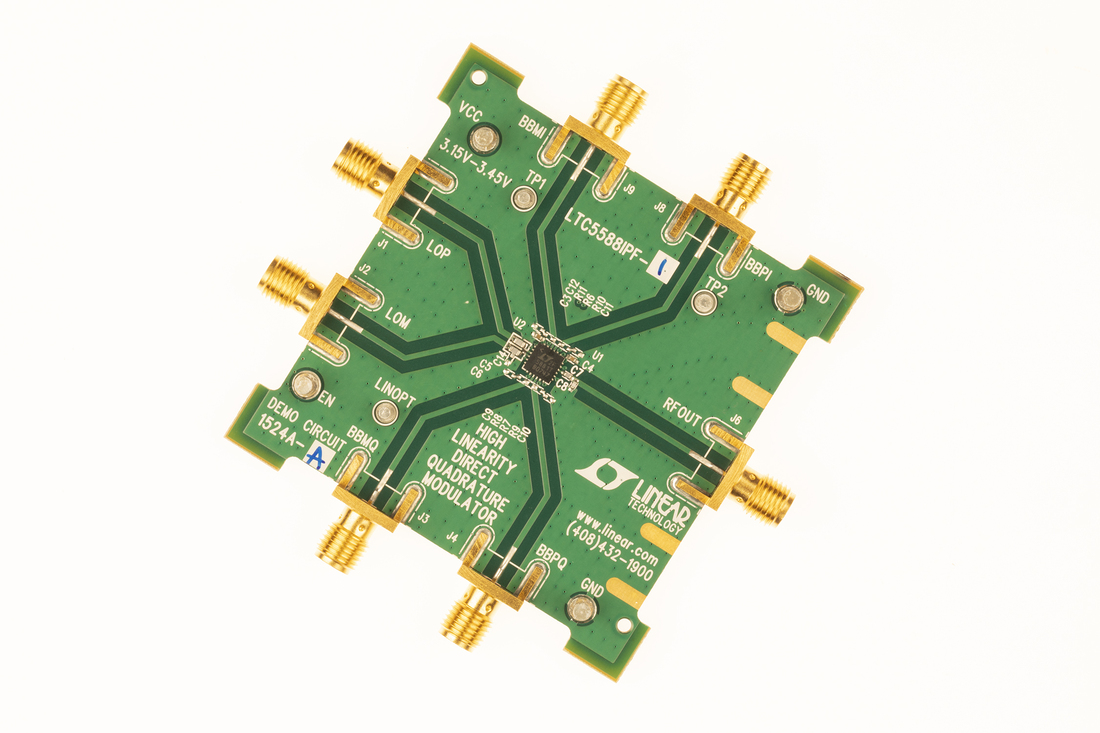

评估套件 (1)
参考资料
工具及仿真模型
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
配套产品推荐
LTC5588-1 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC5588IPF-1#PBF | 材料声明 | 质量和可靠性 | 24-Lead UTQFN (4mm x 4mm x 0.55mm w/ EP) | |
| LTC5588IPF-1#TRPBF | 材料声明 | 质量和可靠性 | 24-Lead UTQFN (4mm x 4mm x 0.55mm w/ EP) | |
| Wafer Fabrication Data | R550 Reliability Data |
