特性
- 具集成型 VCO 的低噪声分数 N PLL
- 无 ΔΣ 调制器杂散
- 18 位分数分母
- –226dBc/Hz 归一化带内相位噪声层
- –274dBc/Hz 归一化带内 1/f 噪声
- –157dBc/Hz 宽带输出相位噪声层
- 卓越的整数边界杂散性能
- 输出分频器 (1 至 6，50% 占空比)
- 输出缓冲器静噪
- 基准输入频率高达 425MHz
- 快速频率开关操作
- FracNWizard™ 软件设计工具支持
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTC6948 是一款具全集成型 VCO 的高性能、低噪声、6.39GHz 锁相环 (PLL)，其包括一个基准分频器、相位-频率检测器 (PFD)、超低噪声充电泵、分数反馈分频器和 VCO 输出分频器。
分数分频器采用一个高级 4 阶 ΔΣ调制器，该调制器可提供异常低的杂散电平。这提供了很宽的环路带宽，从而能够产生极低的积分相位噪声值。
可编程 VCO 输出分频器 (分 1~6 级) 扩展了输出频率范围。
应用
- 无线基站 (LTE、WiMAX、W-CDMA、PCS)
- 微波数据链路
- 军用及安全无线电
- 测试和测量
4
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC6948
文档
筛查
1 应用
-
全部
-
可靠性数据
-
数据手册
-
用户手册
-
技术文章
-
全部
-
英文
-
日文
-
中文
数据手册
2
可靠性数据
1
53.84 K
用户手册
2
811.00K
907.00K
技术文章
1
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC6948IUFD-1#PBF |
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC6948IUFD-1#TRPBF |
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC6948IUFD-2#PBF |
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC6948IUFD-2#TRPBF |
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC6948IUFD-3#TRPBF |
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC6948IUFD-4#PBF |
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC6948IUFD-4#TRPBF |
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
|
|
- LTC6948IUFD-1#PBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC6948IUFD-1#TRPBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC6948IUFD-2#PBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC6948IUFD-2#TRPBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC6948IUFD-3#TRPBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC6948IUFD-4#PBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC6948IUFD-4#TRPBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
2月 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC6948IUFD-1#PBF
LTC6948IUFD-1#TRPBF
LTC6948IUFD-2#PBF
LTC6948IUFD-2#TRPBF
LTC6948IUFD-3#TRPBF
LTC6948IUFD-4#PBF
最后购买期限
LTC6948IUFD-4#TRPBF
3月 20, 2024
- 23_0089
Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process
LTC6948IUFD-1#PBF
LTC6948IUFD-1#TRPBF
LTC6948IUFD-2#PBF
LTC6948IUFD-2#TRPBF
LTC6948IUFD-3#TRPBF
LTC6948IUFD-4#PBF
最后购买期限
LTC6948IUFD-4#TRPBF
根据型号筛选
产品型号
产品生命周期
PCN
2月 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC6948IUFD-1#PBF
LTC6948IUFD-1#TRPBF
LTC6948IUFD-2#PBF
LTC6948IUFD-2#TRPBF
LTC6948IUFD-3#TRPBF
LTC6948IUFD-4#PBF
最后购买期限
LTC6948IUFD-4#TRPBF
3月 20, 2024
- 23_0089
Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process
LTC6948IUFD-1#PBF
LTC6948IUFD-1#TRPBF
LTC6948IUFD-2#PBF
LTC6948IUFD-2#TRPBF
LTC6948IUFD-3#TRPBF
LTC6948IUFD-4#PBF
最后购买期限
LTC6948IUFD-4#TRPBF
软件和型号相关生态系统
评估套件 5
DC1959B-B
LTC6948-2 演示板：具有集成化 VCO 的超低噪声和杂散分数 N 合成器 (需要 DC590 或 DC2026)
产品详情

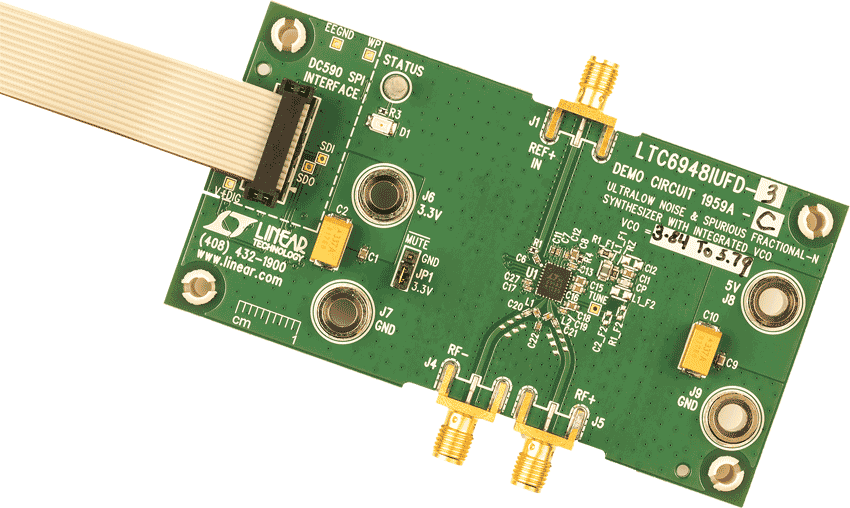

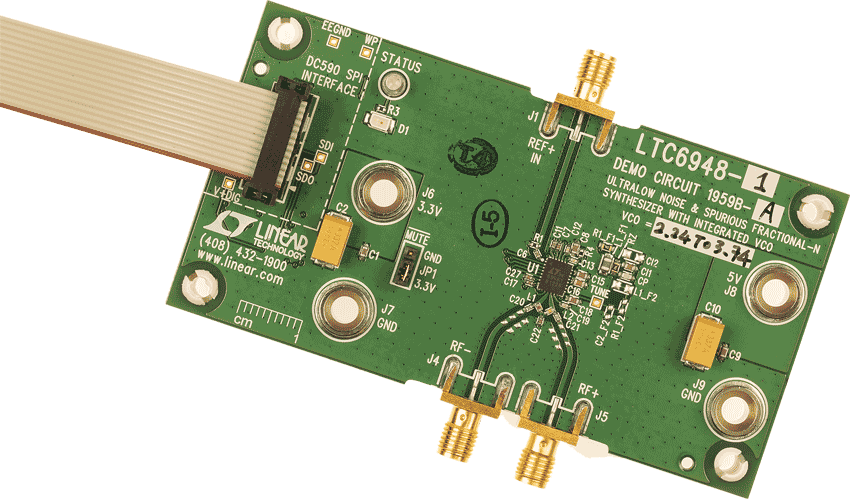

演示电路 1959B 采用 LTC6948，后者是一款具有集成化 VCO 的超低噪声和杂散分数 N 合成器。
DC1959B 有四个选项，每个 LTC6948 版本对应一个选项。表 1 汇总了可用的 DC1959B 选项。
DC1959B 为基准频率输入 fREF (REF+IN) 和差分 RF 输出 (RF+ 和 RF–) 提供了 50Ω SMA 连接器。
在由提供的 FracNWizard™ 软件的控制下，使用 DC590 USB 串行控制板与 LTC6948 进行 SPI 通信。
资料
DC1959A-C

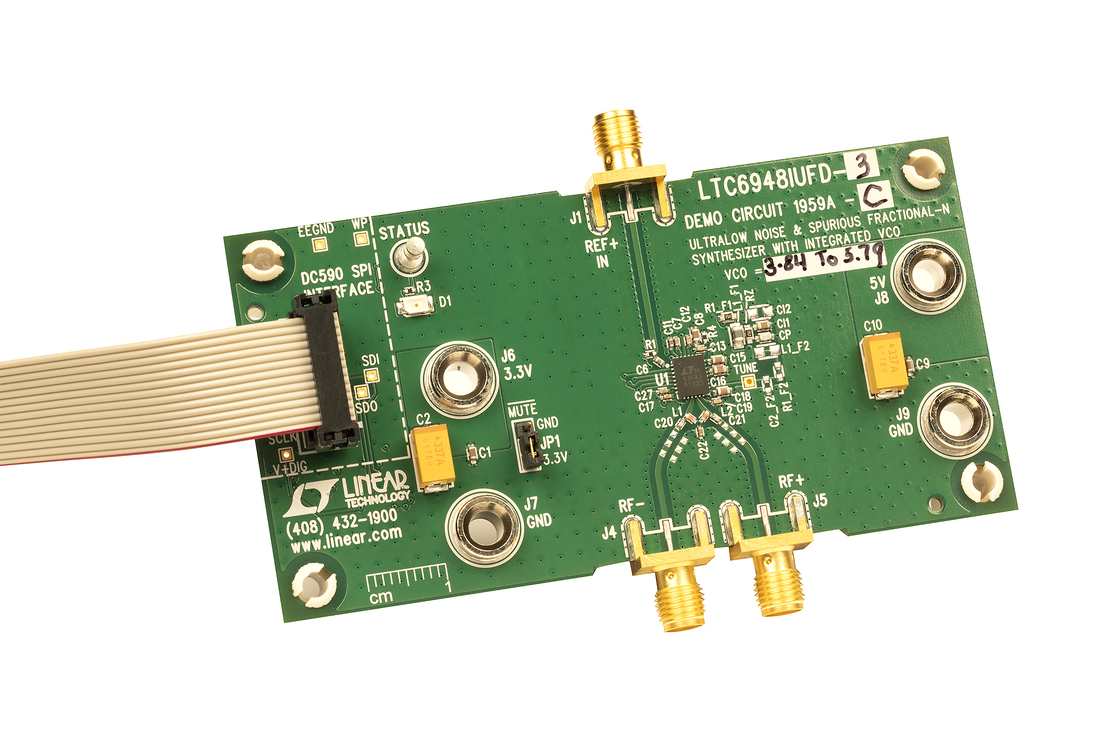

LTC6948-3演示板 | 超低噪声、杂散640MHz至5.79GHz小数N频率合成器，包含集成式VCO（需要DC590）
产品详情

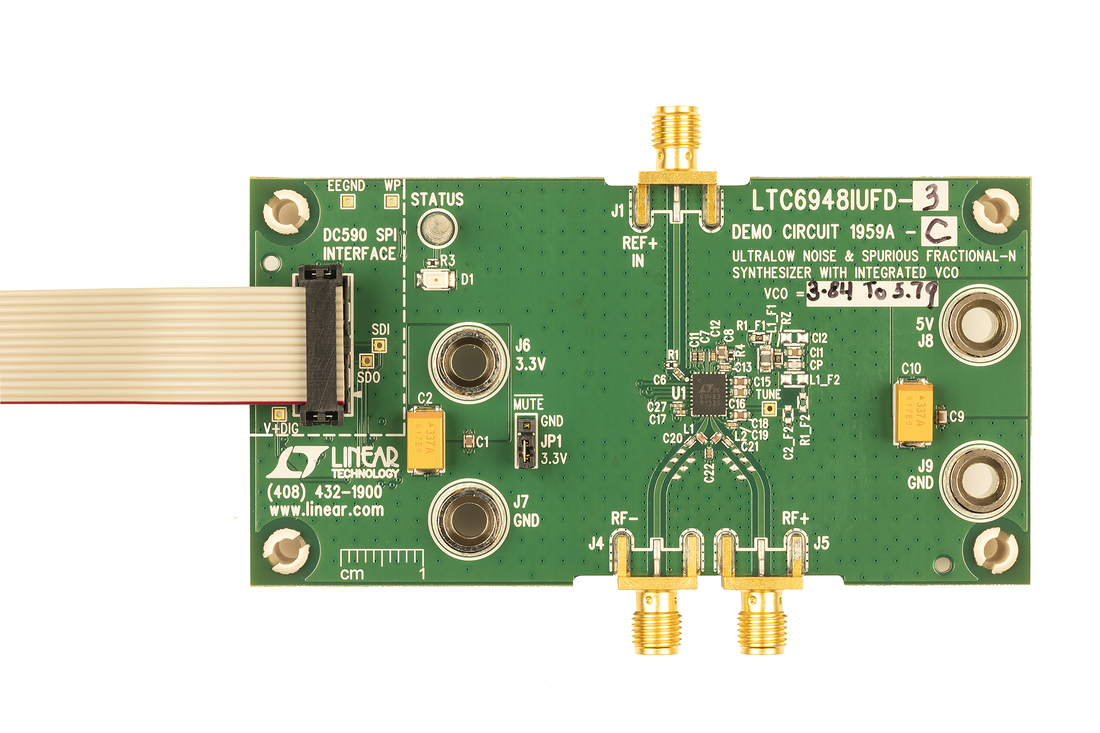

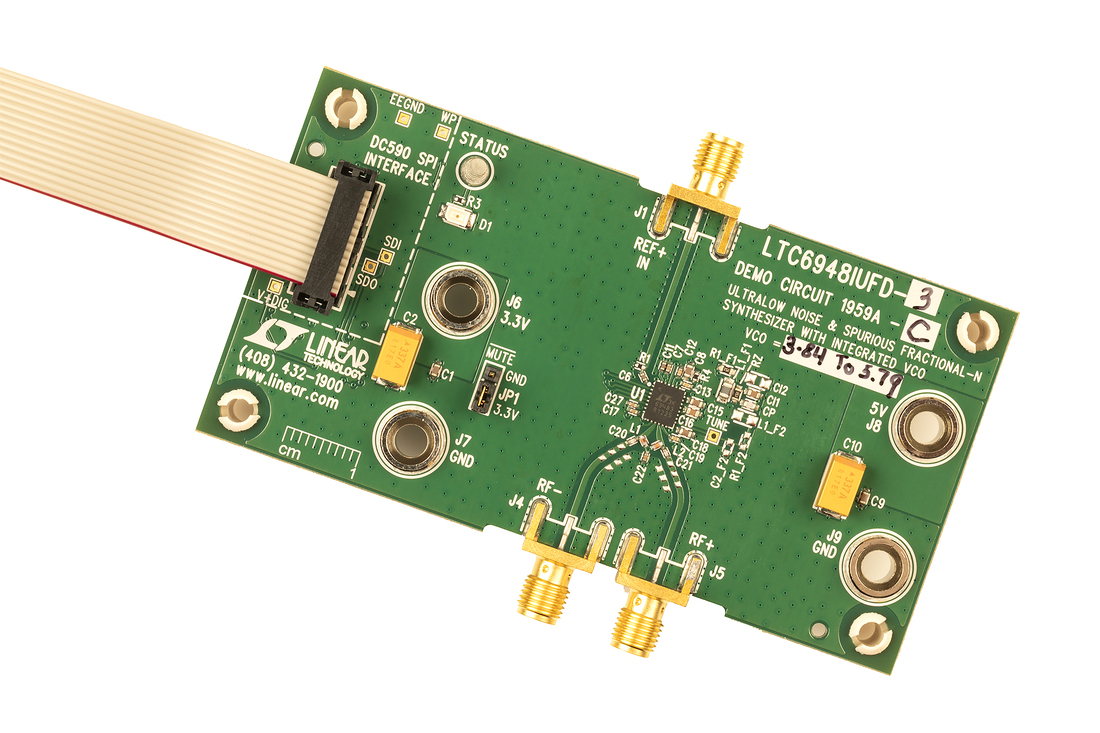

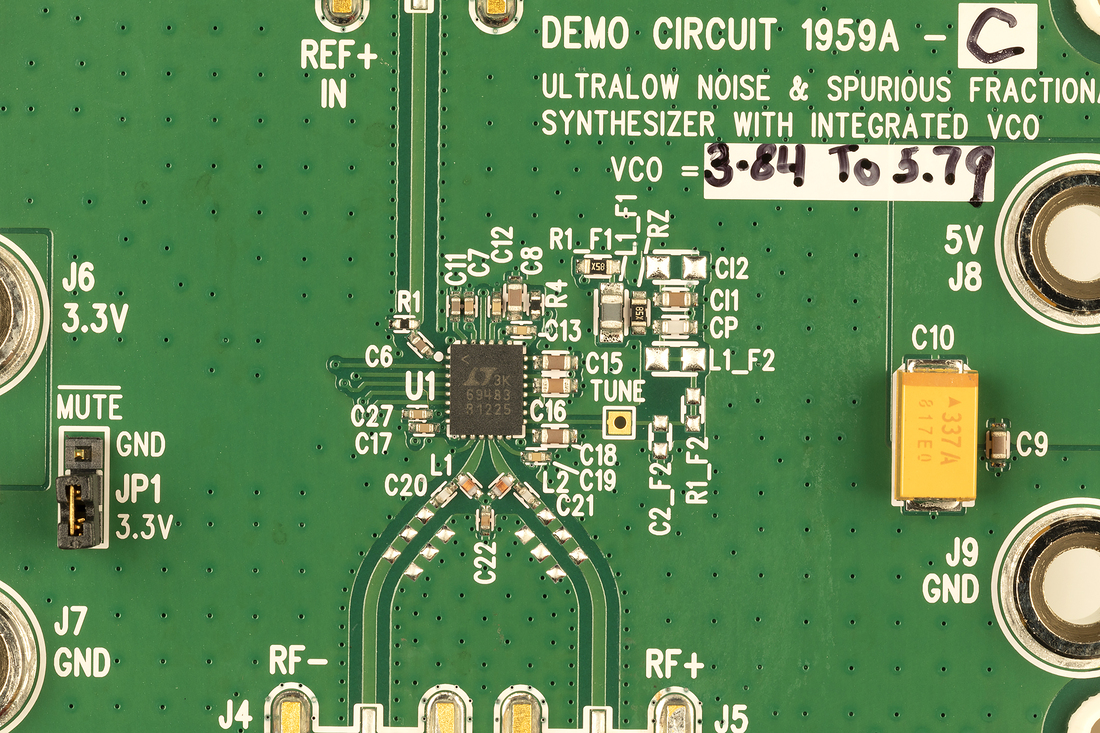

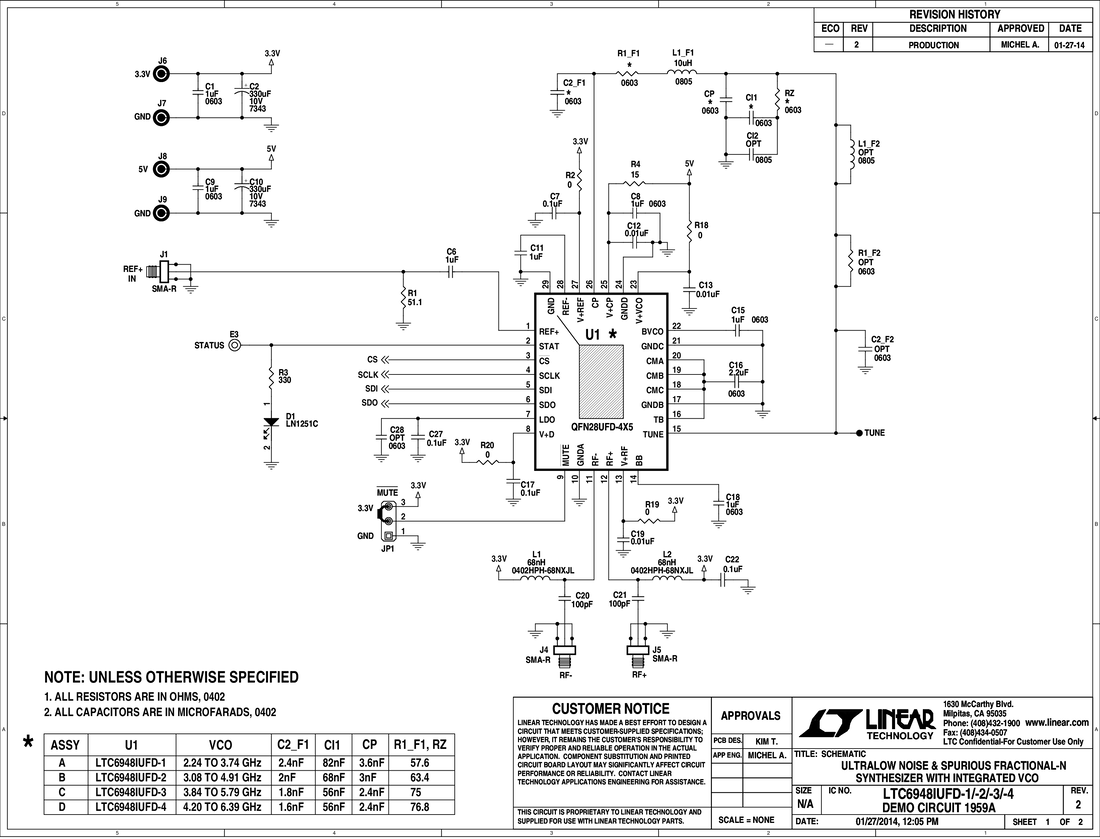

演示电路1959A采用包含集成式VCO、超低噪声的杂散小数N频率合成器LTC6948。DC1959A提供四种选项，每种选项适合LTC6948的每个版本。表1概述了可用的DC1959A选项。
资料
DC1959B-D
LTC6948-4演示板 | 超低噪声、杂散700MHz至6.39GHz小数N频率合成器，包含集成式VCO（需要DC590或DC2026）
产品详情

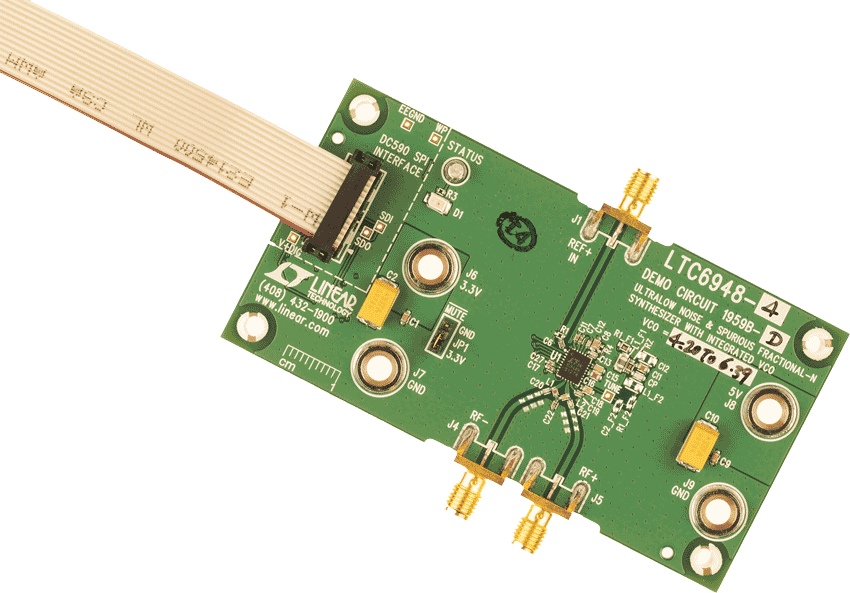

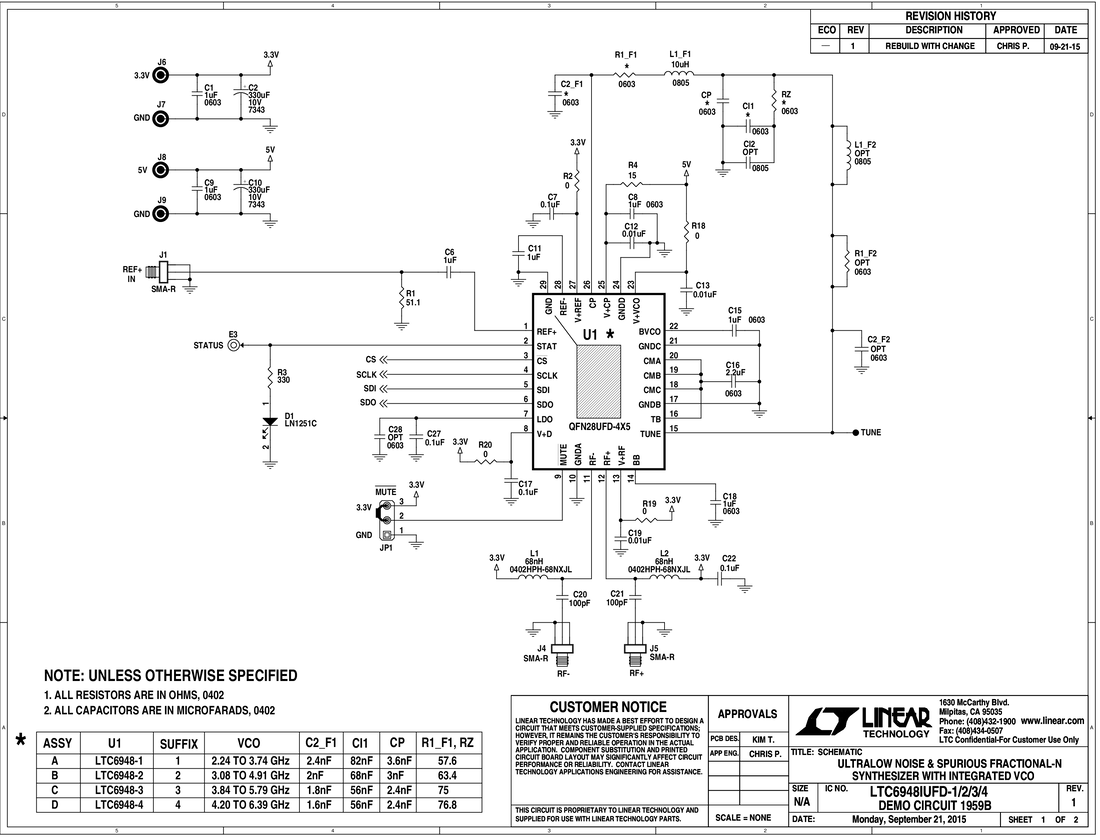

演示电路1959B采用包含集成式VCO、超低噪声的杂散小数N频率合成器LTC6948。
资料
DC1959B-A

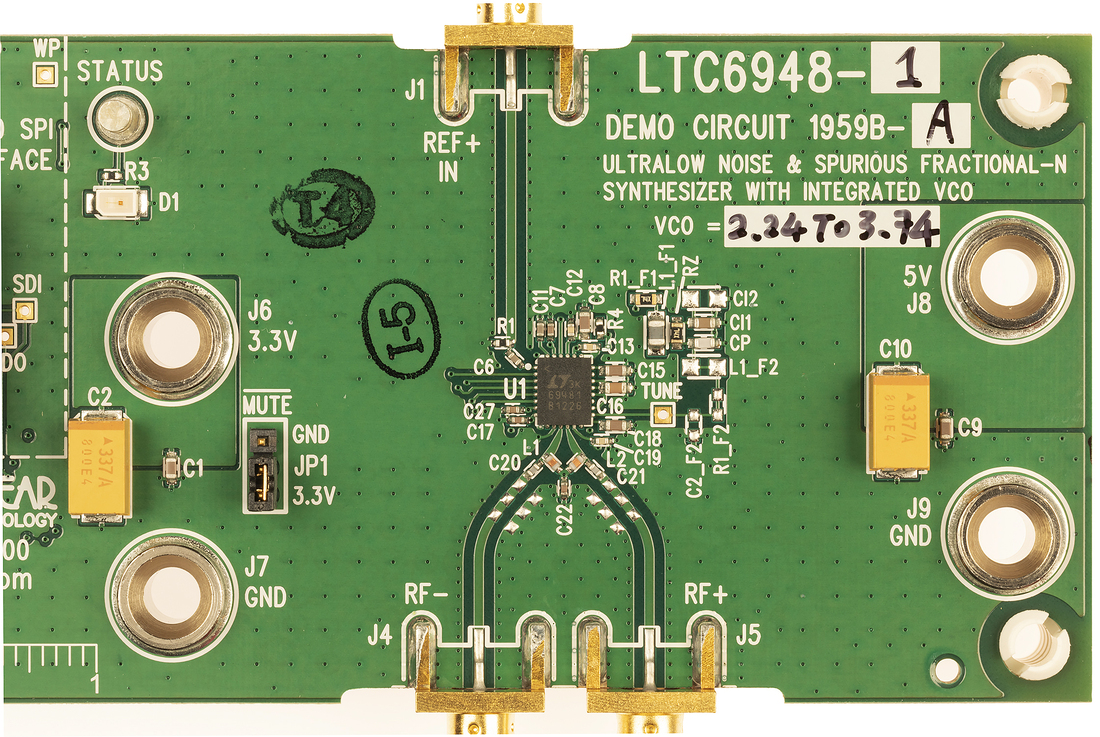

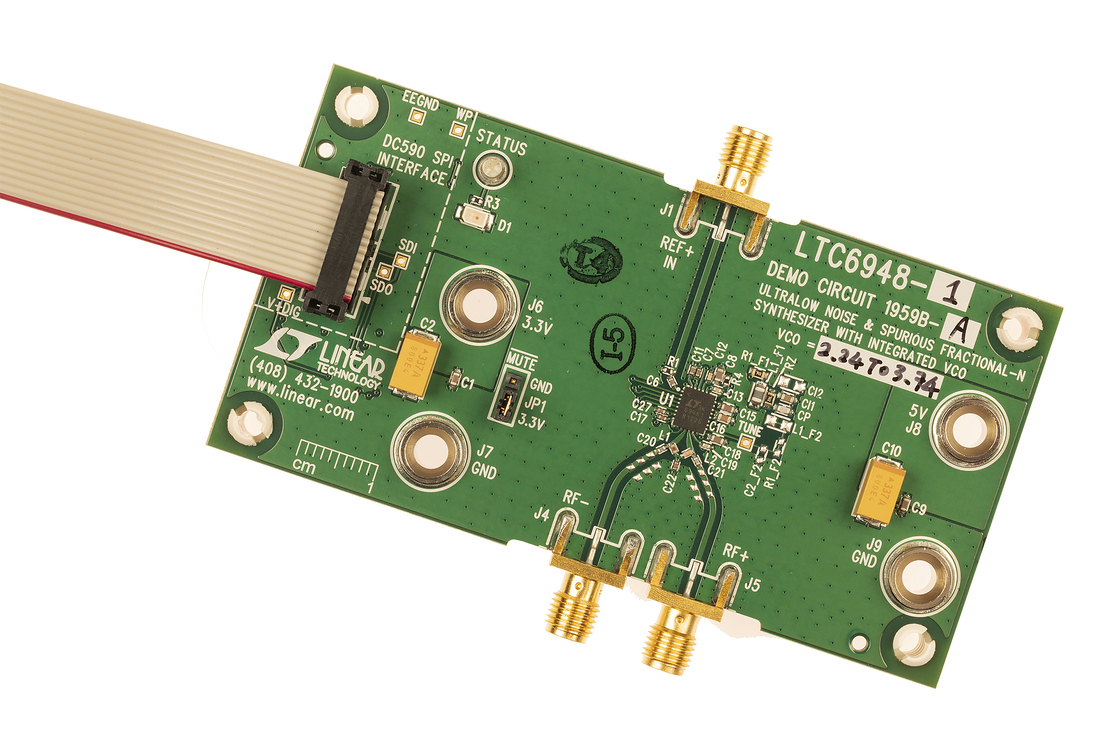

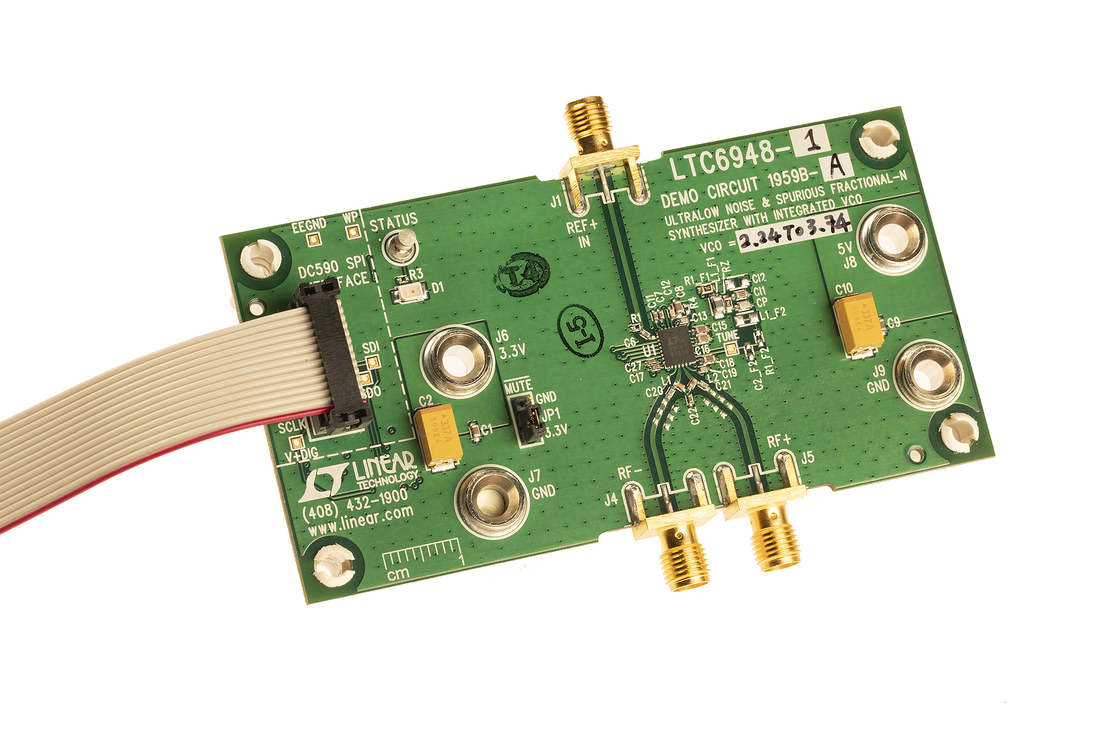

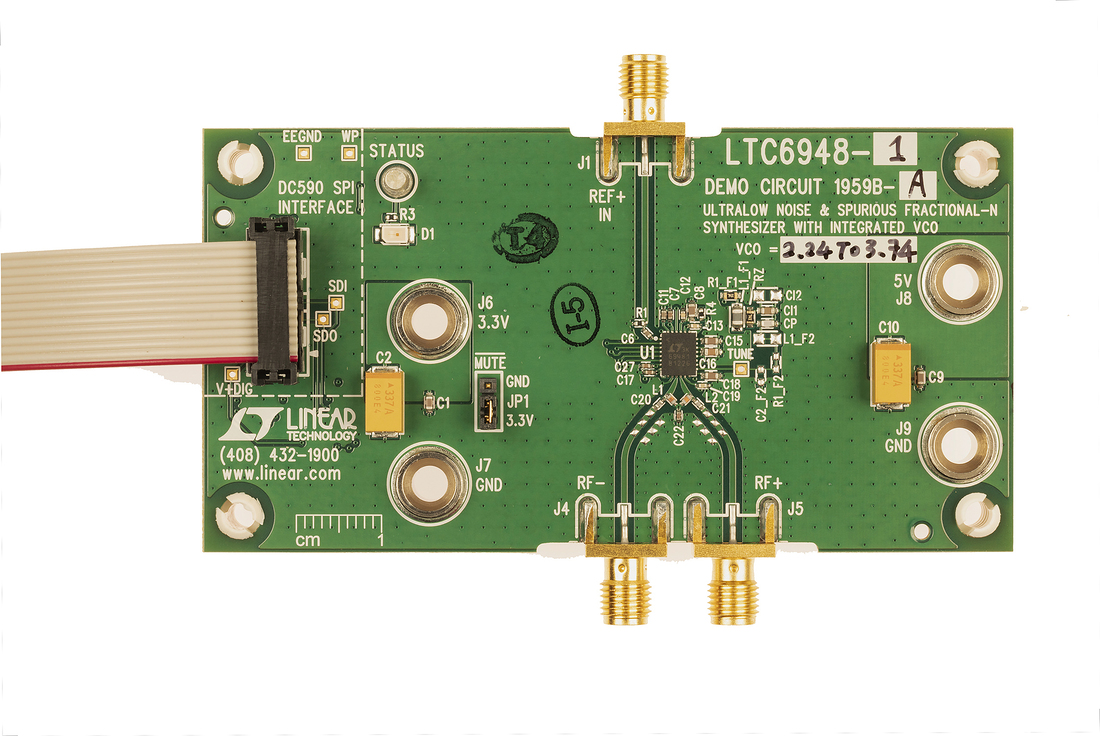

LTC6948-1演示板 | 超低噪声、杂散373MHz至3.74GHz小数N频率合成器，包含集成式VCO（需要DC590或DC2026）
