ADF4355

集成VCO的微波宽带频率合成器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • RF输出频率范围: 54 MHz至6,800 MHz
  • 小数N分频频率合成器和整数N分频频率合成器
  • 高分辨率38位模数
  • 低相位噪声电压控制振荡器(VCO)
  • 可编程1/2/4/8/16/32/64分频输出
  • 模拟和数字电源: 3.3 V
  • 电荷泵和VCO电源: 5.0 V典型值
  • 逻辑兼容性: 1.8 V
  • 可编程双模预分频器:4/5或8/9
  • 可编程的输出功率
  • RF输出静音功能
  • 三线式串行接口
  • 模拟和数字锁定检测
更多细节
show more Icon
ADF5355结合外部环路滤波器和外部参考频率使用时,可实现小数N分频或整数N分频锁相环(PLL)频率合成器。 一系列分频器可实现54 MHz至6,800 MHz的工作频率。

ADF5355具有集成VCO,其基波输出频率范围为3400 MHz至6800 MHz。 此外,VCO频率可进行1、2、4、8、16、32或64分频,因此用户可以产生低至54 MHz的RF输出频率。 对于要求隔离的应用,RF输出级可以实现静音。 静音功能既可以通过引脚控制,也可以通过软件控制。

片内寄存器均通过简单的三线式接口进行控制。 ADF5355采用3.15 V至3.45 V的模拟和数字电源工作,并带有4.75 V至5.25 V的电荷泵和VCO电源。此外,ADF5355还内置硬件和软件省电模式。

应用

  • 无线基础设施(W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT)
  • 点到点/点到多点微波链路
  • 卫星/VSAT
  • 测试设备/仪器仪表
  • 时钟产生

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADF4355BCPZ
  • HTML
  • HTML
ADF4355BCPZ-RL7
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

AD-FMCOMMS11-EBZ

直接RF至基带发射无线电

zoom

AD-FMCOMMS11-EBZ

直接RF至基带发射无线电

直接RF至基带发射无线电

特性和优点

  • TX
    • 16位12GSPS RFDAC
    • JESD204B接口
      • 8个通道,最高可达12.5Gbps
    • 1x/2x/4x/6x/8x/12x/16x/24x/32x插值
    • 最大速率下的64位NCO
    • 模拟工作模式:
      • 正常模式:6GSPS DAC速率
        • 频率合成最高可达2.5GHz(第一奈奎斯特)
      • 混频模式:6GSPS DAC速率
        • 第2和第3奈奎斯特区中的频率合成
      • 2X正常模式:12GSPS DAC速率
        • 频率合成最高可达6GHz(第一奈奎斯特)
      • 出色的动态性能
  • RX
    • 3.2GHz全功率带宽(2.5GSPS时)
      • 噪声密度 = -149.5dBFs/Hz,ENOB = 9.5位
      • SFDR = 77 dBc(1GHz Ain,2.5Gsps)
      • SFDR = 77dBc(1.8GHz Ain,2.5Gsps)
    • +/-0.3 LSB DNL,+/-1.0 LSB INL
    • 双电源:1.3V和2.5V
    • 8或6通道JESD204B输出
    • 用于快速检测输出的可编程削波阈值
    • 每通道集成两个宽带数字下变频器(DDC)
      • 10位复数NCO
      • 2个级联半带滤波器(十进制/8、十进制/16)
    • 用于同步处理对齐的时间戳
      • SYSREF设置/保持检测器
    • 可编程中断(IRQ)事件监控器

产品详情

AD-FMComms11-EBZ板是一个用于通信基础设施应用的系统平台板,展示了直接至RF (DRF)发射器和观测接收器架构。通过使用高采样速率RFDAC和RFADC,可消除上一代发射器中的许多元件,如混频器、调制器、IF放大器和滤波器。目的是使ADC或DAC尽可能靠近天线,从而提供更经济高效的通信解决方案。

分别由多GSPS RF ADC和DAC,AD9625和AD9162组成。发射路径包含巴伦、低通滤波器、增益模块和可变衰减器件,以产生适合功率放大器模块的输出。PA输出通过可变衰减器、巴伦,最终为ADC,沿观测路径耦合返回至电路板。它负责板载时钟管理;所有必要的时钟都从基准电压源产生。同时显示电源管理功能。

reference details image

EVAL-ADF4355

ADF4355 评估板

zoom

EVAL-ADF4355

ADF4355 评估板

ADF4355 评估板

特性和优点

  • 独立自足式评估板,包括集成VCO的频率合成器ADF4355、122.88 MHz差分温控晶体振荡器(TCXO)、环路滤波器(20 kHz)、USB接口和稳压器
  • 从PC通过Windows®软件控制频率合成器的功能
  • 由外部6 V电源供电

产品详情

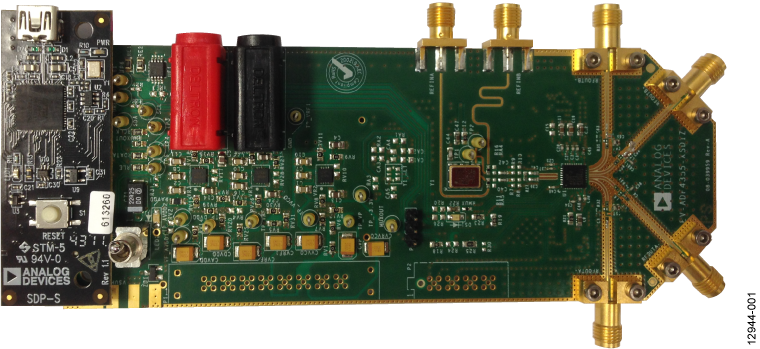

EV-ADF4355SD1Z用于评估集成VCO以支持锁相环(PLL)的频率合成器ADF4355的性能。 评估板的照片如图1所示。 评估板包含集成VCO的频率合成器ADF4355、122.88 MHz差分参考(TCXO)、环路滤波器、USB接口、电源连接器和超小A型(SMA)连接器。 附送一条USB线缆用以将评估板连接到PC的USB端口。
