LTC5569
量产300MHz 至 4GHz 3.3V 双通道有源下变频混频器
- 产品模型
- 2
概述

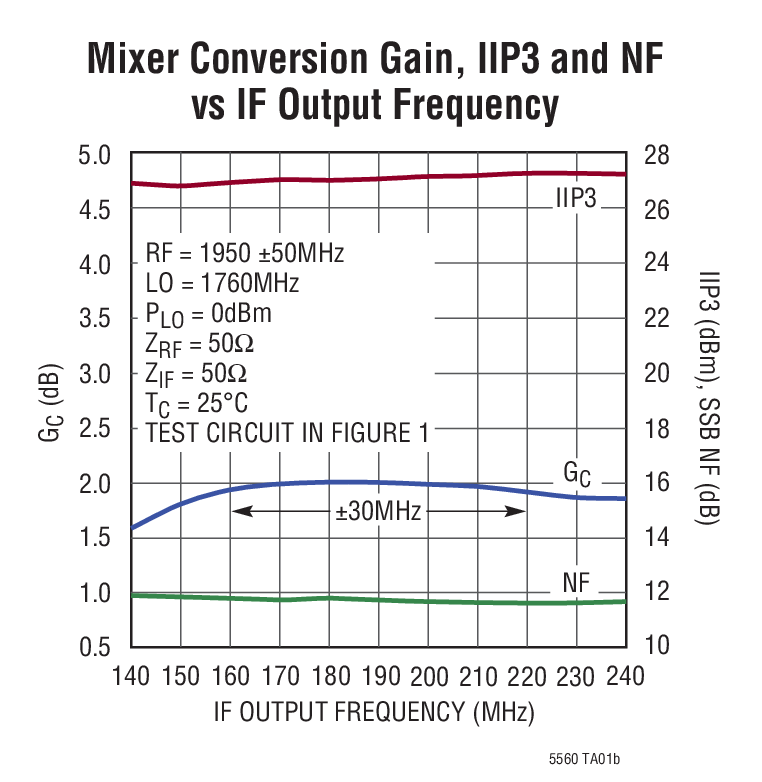

- 高 IIP3：26.8dBm (在 1950MHz)
- 2dB 转换增益
- 低噪声指数：11.7dB (在 1950MHz)
- 在 5dBm 隔离条件下噪声指数 (NF) 为 17dB
- 44dB 通道隔离
- 低功率：3.3V/600mW 总值
- 非常小的解决方案外形尺寸
- 用于每个混频器的使能引脚
- 宽 IF 频率范围
- 在所有模式中 LO 输入 50Ω 匹配
- -40℃ 至 105℃ 工作温度范围

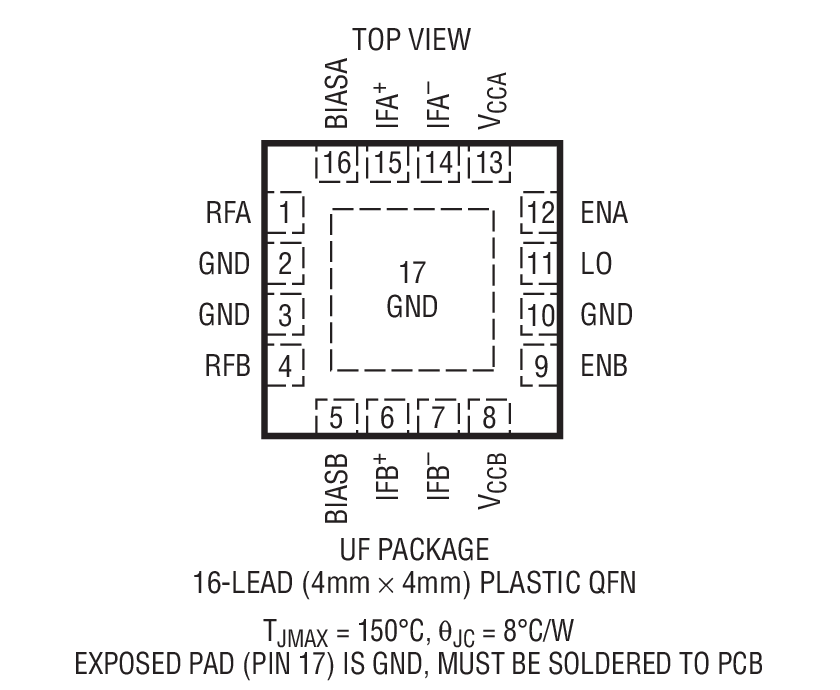

- 16 引脚 (4mm x 4mm) QFN 封装
LTC®5569 双通道有源下变频混频器专为要求低功率和小尺寸的分集和 MIMO 接收机应用而优化。每个混频器包括一个独立的 LO 缓冲器放大器、有源混频器内核以及偏置电路和使能引脚。该 IC 的对称性可确保给每个混频器施加一个相位和幅度相干的 LO。
RF 输入在 1.4GHz 至 3.3GHz 的范围内 50Ω 匹配，并可利用简单的外部匹配处理轻松实现针对较高或较低 RF 频率的匹配。LO 输入在 1GHz 至 3.5GHz 的范围内 50Ω 匹配，即使在一个混频器被停用或者两个混频器均被停用的情况下也不例外。利用简单的外部匹配处理可很容易地使 LO 输入实现针对较高或较低频率 (低至 350MHz) 的匹配。低电容差分 IF 输出可在高达 1.6GHz 的频率条件下使用。
Applications

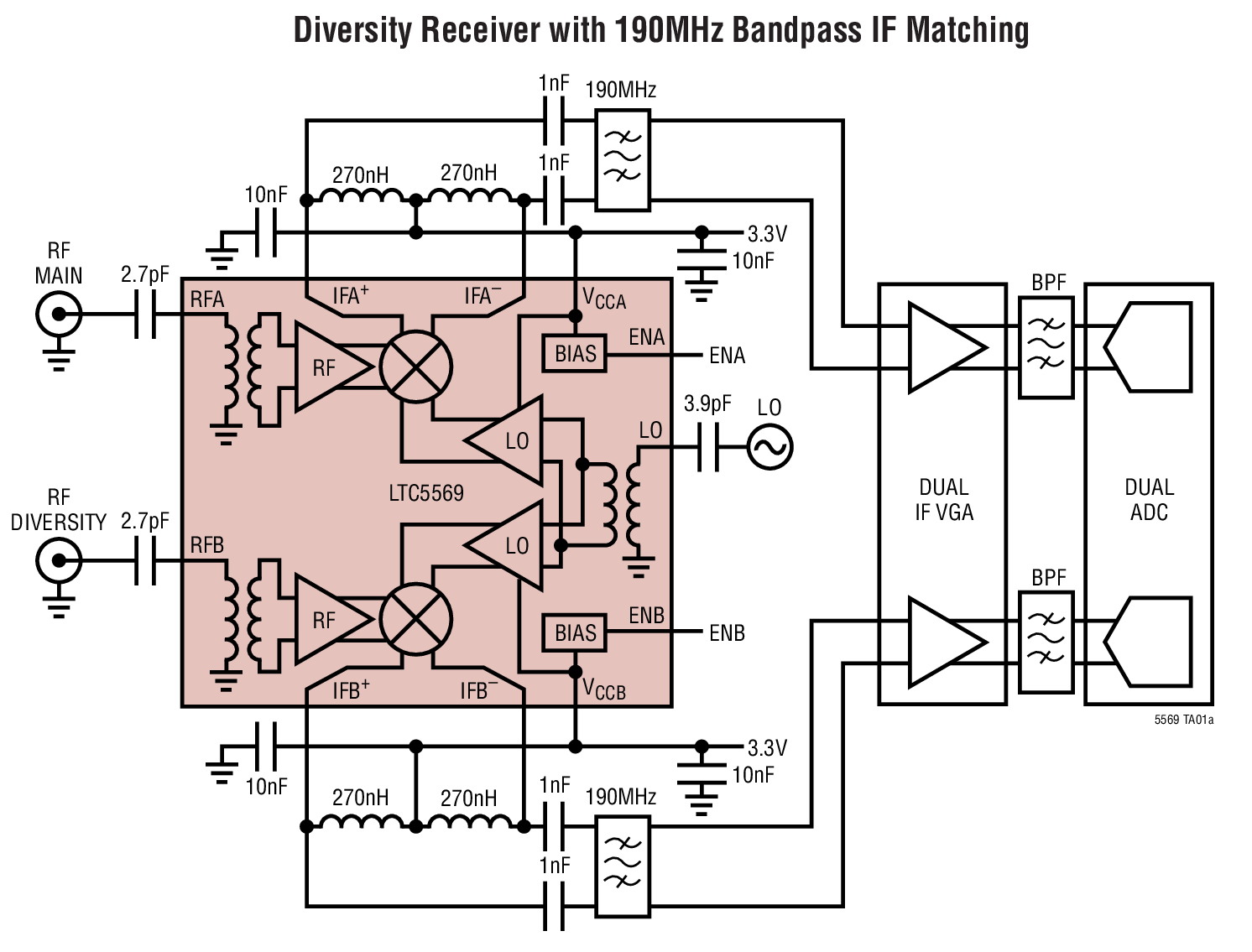

- 无线基础设施分集接收机
- MIMO (多输入多输出) 基础设施接收机
- 远程射频单元
参考资料
数据手册 1
可靠性数据 1
用户手册 1
技术文章 1
产品选型卡 1
新闻 2
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC5569IUF#PBF | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
| LTC5569IUF#TRPBF | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 差分放大器 1 | ||
| LTC6420-20 | 最后购买期限 | 双通道匹配 1.8GHz 差分放大器/ADC 驱动器 |
| 模数转换器(ADC) 1 | ||
| LTC2155-14 | 量产 | 双通道、14 位、170Msps ADC |
| 锁相环(PLL)频率合成器 1 | ||
| LTC6946 | 最后购买期限 | 具集成型 VCO 的超低噪声及杂散 0.37GHz 至 6.39GHz 整数 N 合成器 |
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| LTC6946 | 最后购买期限 | 具集成型 VCO 的超低噪声及杂散 0.37GHz 至 6.39GHz 整数 N 合成器 |
工具及仿真模型
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
打开工具评估套件
LTC5569 | Dual Wideband Active Mixer Demo Circuit, RF=1.4 to 3.3GHz, IF=190MHz.
