ADF4368

推荐用于新设计

集成 VCO 的微波宽带频率合成器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 输出频率范围：800MHz 至 12.8GHz
  • 抖动 < 30 fsRMS fOUT = 9.001GHz、fREF = fPFD = 250MHz，小数模式
  • 宽带本底噪声：12.8GHz 时为 −160dBc/Hz
  • PLL 规格
    • 归一化带内相位本底噪声
      • −239dBc/Hz：整数，−237dBc/Hz：小数模数
    • 归一化 1/f 相位噪声：
      • −287dBc/Hz：归一化为 1Hz
      • −147dBc/Hz：10kHz 时归一化为 1GHz
    • 625MHz 鉴相器频率整数模式
    • 250MHz 鉴相器频率小数模式
    • 25 位固定/49 位组合小数模数
    • 4GHz 基准输入频率
    • 典型 −95dBc PFD 杂散
  • 基准输出延迟规格
    • 温度系数：0.06 ps/°C
    • 调整步长：<1ps
  • 多芯片输出相位对齐
    • 通过 SYNC 引脚或 EZSync 方法
  • 3.3V 和 5V 电源
  • 支持 ADIsimPLL™ 环路滤波器设计工具
  • 采用 48 引脚 7mm × 7mm LGA 封装
  • 工作结温范围：−40°C 至 +125°C

ADF4368 是一款集成 VCO 的高性能、超低抖动、整数 N 分频和小数 N 分频锁相环 (PLL)，非常适合频率转换应用。

高性能 PLL 具有 −239dBc/Hz、超低 −287dBc/Hz 归一化 1/f 噪声和高 PFD 频率，可实现超低带内噪声和集成抖动性能。无需内部倍频器，ADF4368 可生成 800MHz 至 12.8GHz 范围内的任意频率，因而无需子谐波滤波器。Σ-Δ 调制器包括支持赫兹频率分辨率的 25 位固定模数和额外的 17 位可变模数，该模数支持更高的分辨率，可实现灵活的频率规划。该套件在单端配置下具有 9dBm (12.8GHz) 输出功率和 16 步进功率调整特性，非常适合各种应用。

对于相控阵雷达或大规模 MIMO 系统等多个频率转换应用，可通过使用 SYNC 输入或 EZSync™ 对齐多个 ADF4368 的输出。当难以将 SYNC 信号精确分配给所有套件时，将使用 EZSync 方法。对于需要确定性延迟或延迟调整功能的应用，提供分辨率 <1ps 的可编程输出延迟参考。保证在多个套件和温度范围内参考输出延迟，从而实现可预测和精确的多芯片对齐。

在整数和小数模式下，简单的 ADF4368 结构框图通过简化的串行外围接口 (SPI) 寄存器映射、外部 SYNC 输入和可重复多芯片相位对齐功能，缩短了开发时间。

应用

  • 无线基础设施（MC-GSM、5G）
  • 测试和测量
  • 航空航天和防务

    •
    ADF4368
    集成 VCO 的微波宽带频率合成器
    ADF4368 Functional Block Diagram ADF4368 Pin Configuration ADF4368 Chip
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目
    提问

    参考资料

    数据手册 1

    用户手册 1

    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    软件资源

    器件驱动器 2

    硬件生态系统

    部分模型 产品周期 描述
    比较器 1
    LTC6957
    		低相位噪声、双输出缓冲器 / 驱动器 / 逻辑转换器
    扇出缓冲器和分路器 2
    LTC6954
    		最后购买期限 低相位噪声、三路输出时钟分配分频器 / 驱动器
    LTC6955
    		最后购买期限 超低抖动 7.5GHz 11 输出扇出缓冲器系列
    时钟IC 2
    LTC6952
    		最后购买期限 具有 11 个输出并支持 JESD204B / JESD204C 协议的超低抖动、4.5GHz PLL
    LTC6953
    		最后购买期限 具有 11 个输出并支持 JESD204B/JESD204C 协议的超低抖动、4.5GHz 时钟分配器
    线性稳压器 4
    LT3041
    		推荐用于新设计 具有 VIOC 的 20 V、1 A、超低噪声、超高 PSRR 线性稳压器
    ADM7151
    		推荐用于新设计 800 mA、超低噪声/高 PSRR 可调 V out LDO
    ADM7150
    		推荐用于新设计 800 mA、超低噪声/高 PSRR LDO
    LT3045
    		推荐用于新设计 20V、500mA、超低噪声、超高 PSRR 线性稳压器
    Modal heading
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目

    工具及仿真模型

    ADIsimPLL™

    ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。

    打开工具

    IBIS 模型 1

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    评估套件

    eval board
    schematic 1
    schematic 2
    schematic 3
    EVAL-ADF4368

    评估带集成 VCO 的 ADF4368 微波宽带频率合成器

    立即购买 更多内容

    特性和优点

    • 独立板，包括具有集成 VCO、环路滤波器、USB 接口、板载基准振荡器、传播延迟校准路径和电压稳压器的 ADF4368 频率合成器
    • 可以利用基于 Windows® 的软件，通过 PC 来控制频率合成器功能
    • 由外部 6V 电源供电

    产品详情

    EV-ADF4368SD1Z 可评估 ADF4368 小数频率合成器（具有适用于锁相环 (PLL) 的集成压控振荡器 (VCO)）的性能。用户指南的图 1 显示了 EV-ADF4368SD1Z 的照片。EV-ADF4368SD1Z 包含 ADF4368 频率合成器，具有集成的 VCO、USB 接口、电源连接器、板载基准振荡器、传播延迟校准路径和微缩版本 A (SMA) 连接器。这些输出与 50Ω 传输线路交流耦合，使其输出适用于驱动 50Ω 阻抗的仪表。EV-ADF4368SD1Z 需要 SDP-S 板（套件中未提供）。凭借 ACE 软件，SDP S 可对 EV-ADF4368SD1Z 进行软件编程。

    ADF4368 频率合成器的完整规格可在 ADI 公司提供的 ADF4368 数据手册中找到，使用 EV-ADF4368SD1Z 评估板时，必须结合用户指南进行查阅。
    EVAL-ADF4368
    评估带集成 VCO 的 ADF4368 微波宽带频率合成器

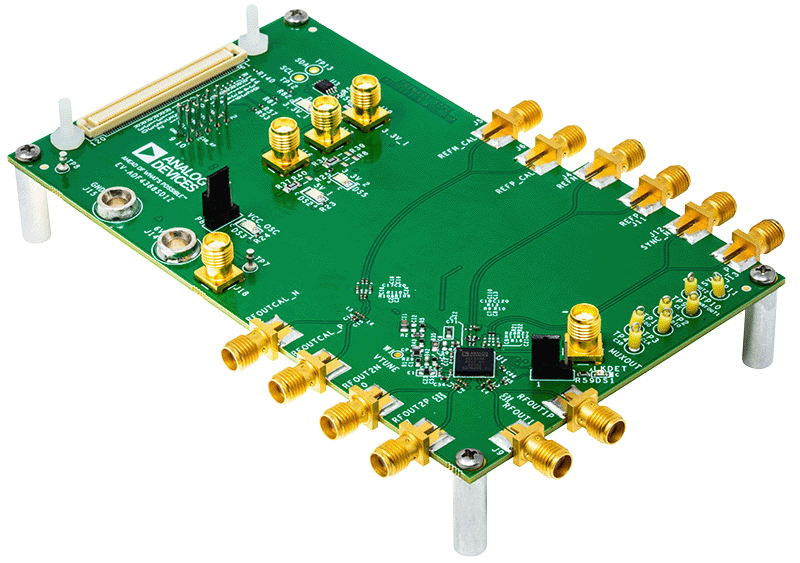

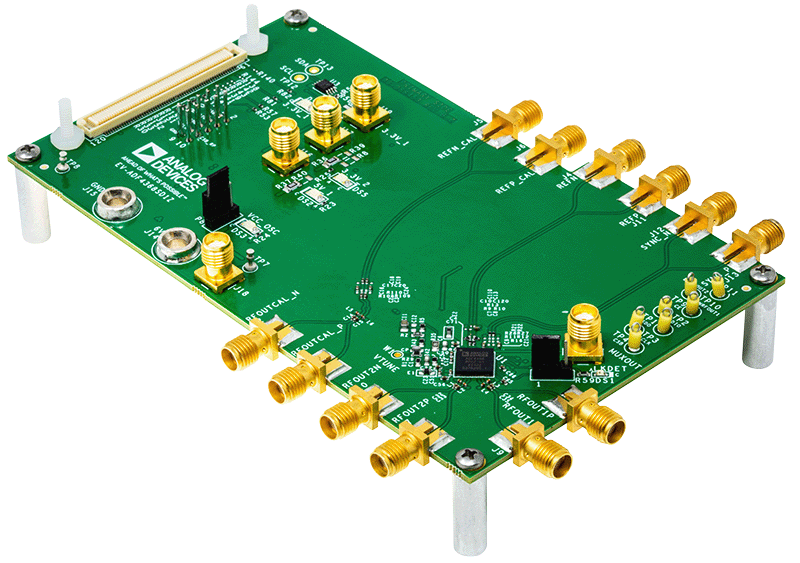

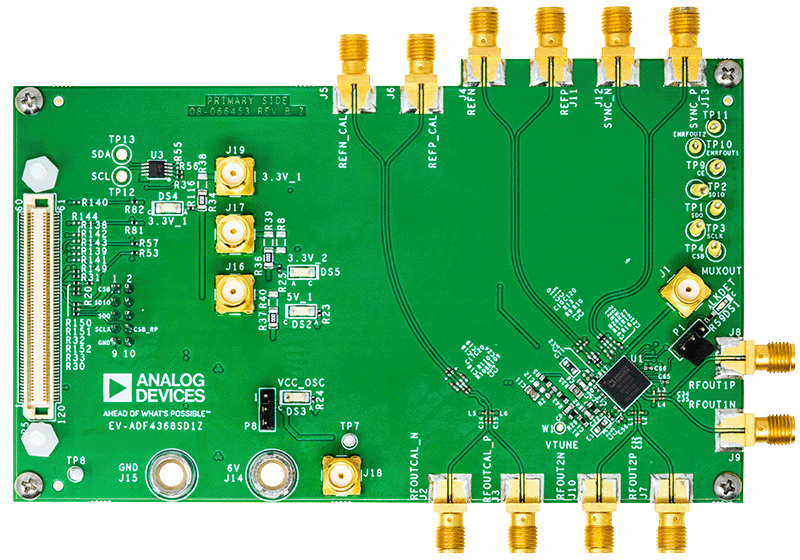

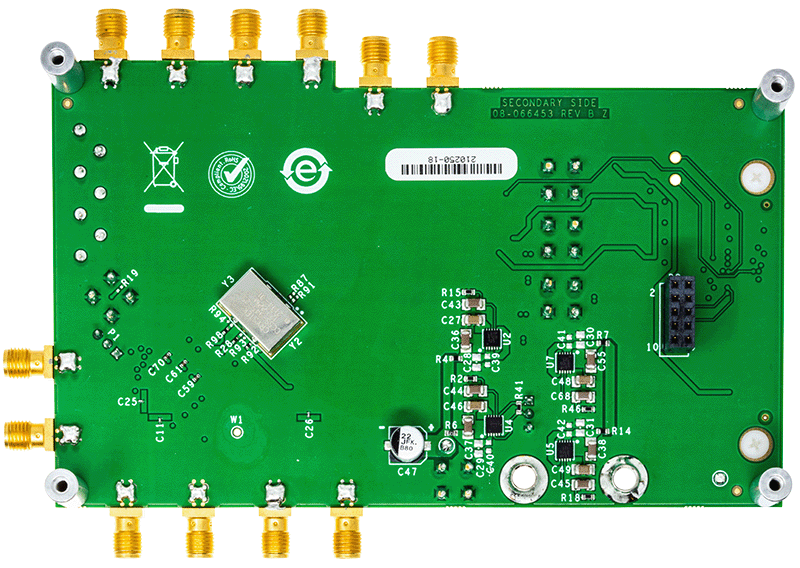

    ADF4368SD1Z - Evaluation Board Angle ADF4368SD1Z - Evaluation Board Bottom ADF4368SD1Z - Evaluation Board Top
