LTC6954

低相位噪声、三路输出时钟分配分频器 / 驱动器

更多 showmore-icon

warning : 最后购买期限 tooltip
warning : 最后购买期限 tooltip
产品详情
产品模型 7
特性
  • 低噪声时钟分配:适合于高速 / 高分辨率 ADC 计时
  • 附加抖动 < 20fsRMS (12kHz 至 20MHz)
  • 附加抖动 < 85fsRMS (10Hz 至奈奎斯特频率)
  • 1.8GHz 最大输入频率 (LTC6954-1 - 当 DELAY = 0 时)
  • 1.4GHz 最大输入频率 (LTC6954-1 - 当 DELAY > 0 时;LTC6954-2、3、4)
  • 可兼容 EZSync 时钟同步
  • 三个独立的低噪声输出
  • 可提供 4 种输出组合
  • 三个独立的可编程分频器覆盖了从 1 至 63 的所有整数
  • 三种独立的可编程延迟覆盖了从 0 至 63 的所有整数
  • -40°C 至 105°C 的结温范围
更多细节
show more Icon

LTC6954属于极低相位噪声时钟分配器件系列。每个器件具有三个输出,且每个输出具有可单独编程的分频器和延迟性能。该系列有四款产品,分别具有不同的输出逻辑信号类型:

LTC6954-1:三个LVPECL输出

LTC6954-2:两个LVPECL和一个LVDS/CMOS输出

LTC6954-3:一个LVPECL和两个LVDS/CMOS输出

LTC6954-4:三个LVDS/CMOS输出

每个输出都可单独编程,以将输入频率除以1至63内的任何整数并将每个输出延迟0至63个输入时钟周期。输出占空比始终为50%,无论分频数如何。LVDS/CMOS输出通过OUTxSEL引脚跳线可选以提供LVDS逻辑输出或CMOS逻辑输出。

LTC6954还采用凌力尔特公司的EZSync系统,每次可实现出色的时钟同步和对齐功能。

所有器件设置均通过一个SPI兼容串行端口控制。

应用

  • 为高速、高分辨率ADC、DAC和数据采集系统提供时钟
  • 低抖动时钟分配
产品模型 7

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC6954IUFF-1#PBF
  • HTML
  • HTML
LTC6954IUFF-1#TRPBF
  • HTML
  • HTML
LTC6954IUFF-2#TRPBF
  • HTML
  • HTML
LTC6954IUFF-3#PBF
  • HTML
  • HTML
LTC6954IUFF-3#TRPBF
  • HTML
  • HTML
LTC6954IUFF-4#PBF
  • HTML
  • HTML
LTC6954IUFF-4#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 10, 2019

- 19_0133

LTC6954 Datasheet Change

LTC6954IUFF-1#PBF

最后购买期限

LTC6954IUFF-1#TRPBF

最后购买期限

LTC6954IUFF-2#TRPBF

最后购买期限

LTC6954IUFF-3#PBF

最后购买期限

LTC6954IUFF-3#TRPBF

最后购买期限

LTC6954IUFF-4#PBF

最后购买期限

LTC6954IUFF-4#TRPBF

最后购买期限

3月 20, 2024

- 23_0089

Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process

LTC6954IUFF-1#PBF

最后购买期限

LTC6954IUFF-1#TRPBF

最后购买期限

LTC6954IUFF-2#TRPBF

最后购买期限

LTC6954IUFF-3#PBF

最后购买期限

LTC6954IUFF-3#TRPBF

最后购买期限

LTC6954IUFF-4#PBF

最后购买期限

LTC6954IUFF-4#TRPBF

最后购买期限

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 10, 2019

- 19_0133

arrow down

LTC6954 Datasheet Change

LTC6954IUFF-1#PBF

最后购买期限

LTC6954IUFF-1#TRPBF

最后购买期限

LTC6954IUFF-2#TRPBF

最后购买期限

LTC6954IUFF-3#PBF

最后购买期限

LTC6954IUFF-3#TRPBF

最后购买期限

LTC6954IUFF-4#PBF

最后购买期限

LTC6954IUFF-4#TRPBF

最后购买期限

3月 20, 2024

- 23_0089

arrow down

Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process

LTC6954IUFF-1#PBF

最后购买期限

LTC6954IUFF-1#TRPBF

最后购买期限

LTC6954IUFF-2#TRPBF

最后购买期限

LTC6954IUFF-3#PBF

最后购买期限

LTC6954IUFF-3#TRPBF

最后购买期限

LTC6954IUFF-4#PBF

最后购买期限

LTC6954IUFF-4#TRPBF

最后购买期限

软件和型号相关生态系统

软件和型号相关生态系统


LTC6954 GUI
Info:False

LTC6954_GUI is used to communicate with the LTC6954 clock driver. It uses the DC590 to translate between USB and SPI-compatible serial communications formats.

评估套件

评估套件 4

reference details image

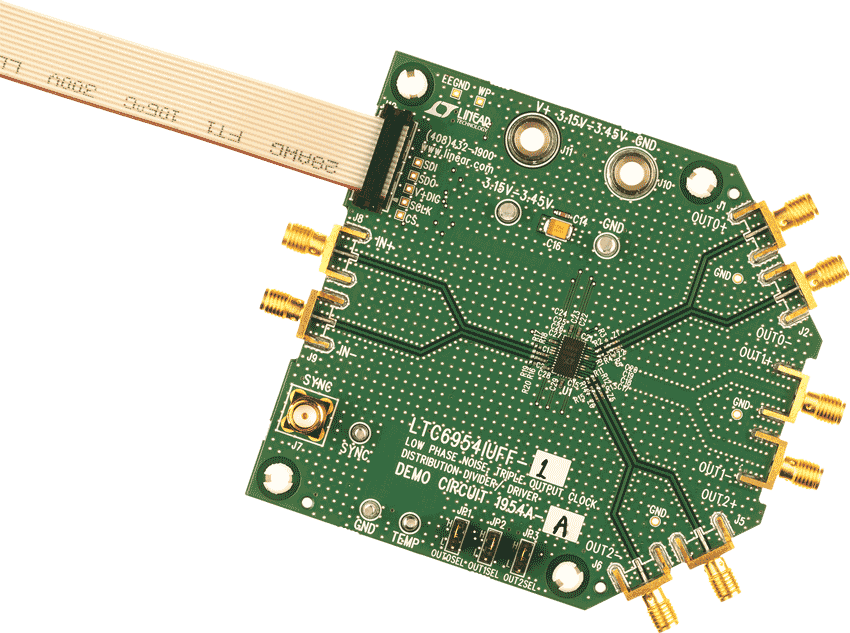

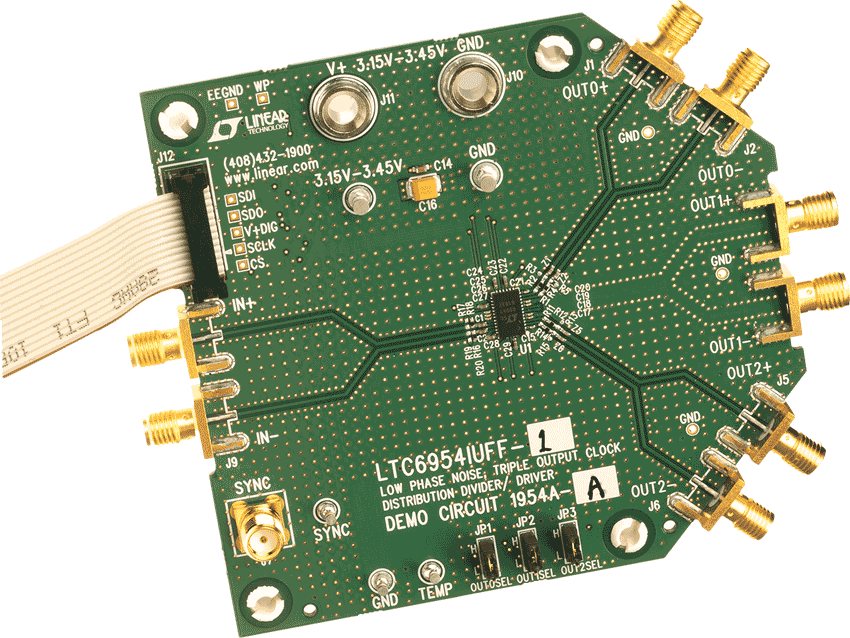

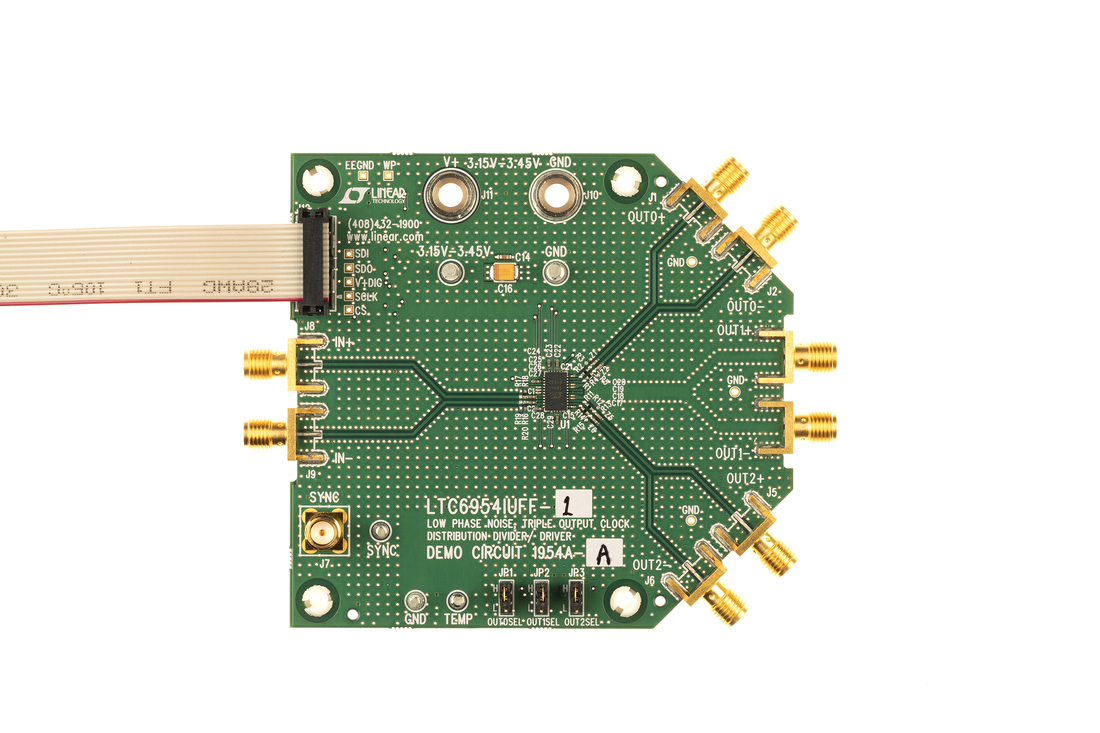

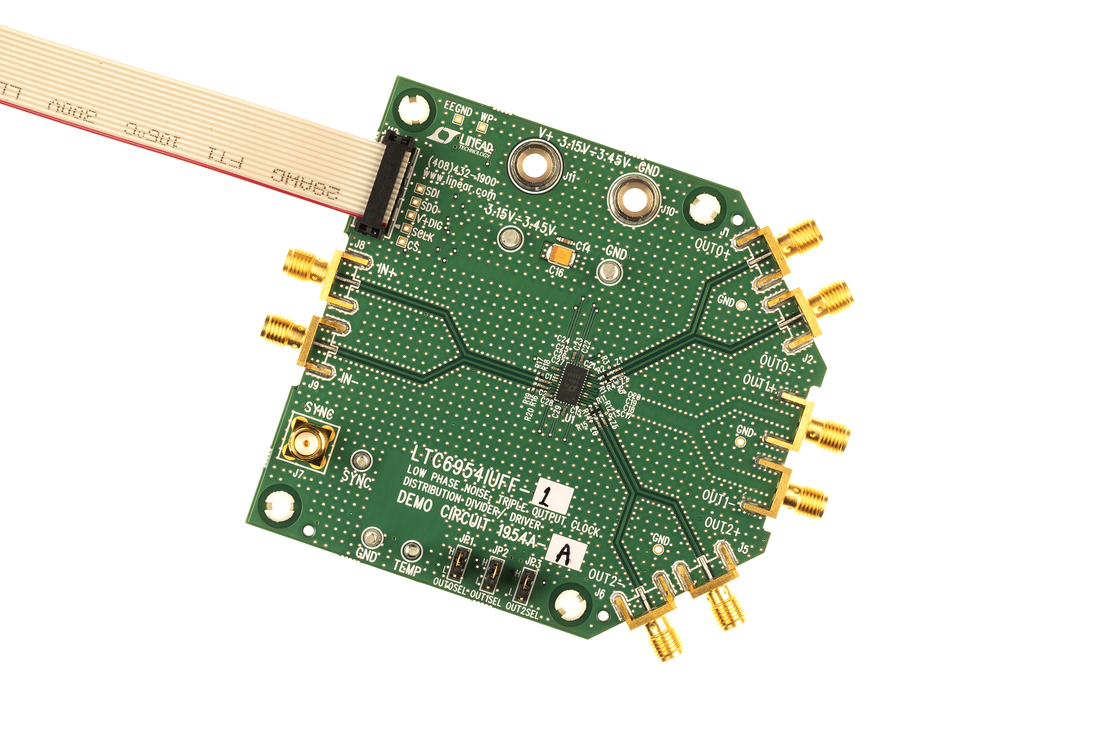

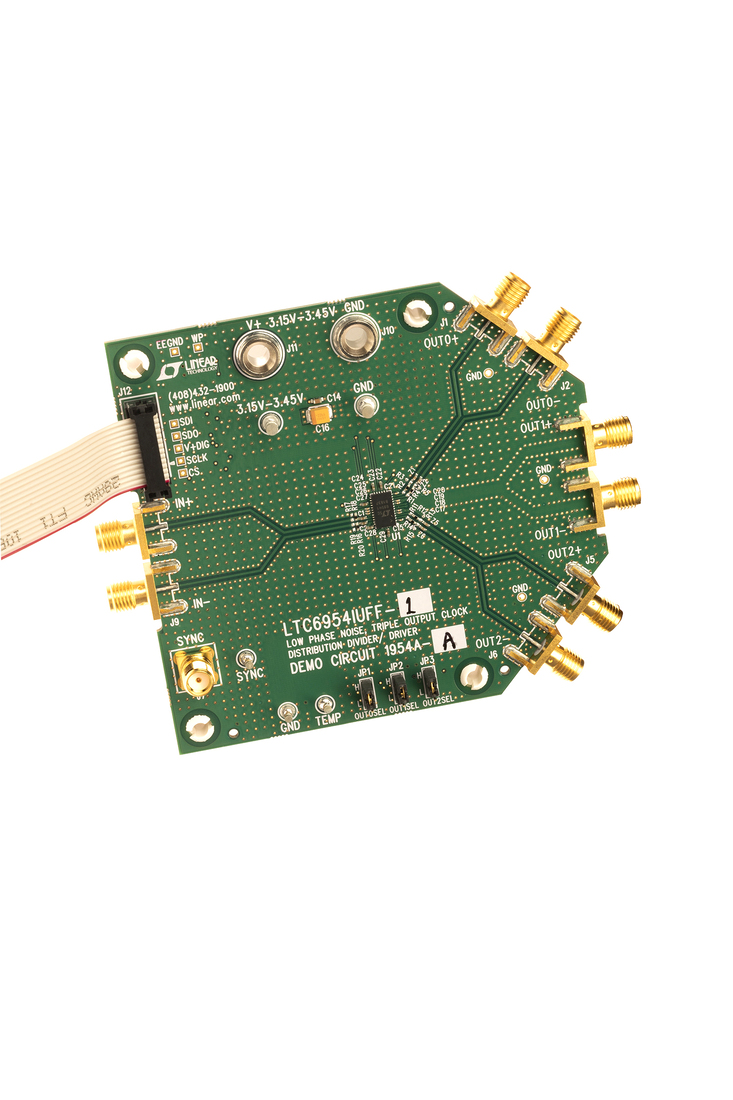

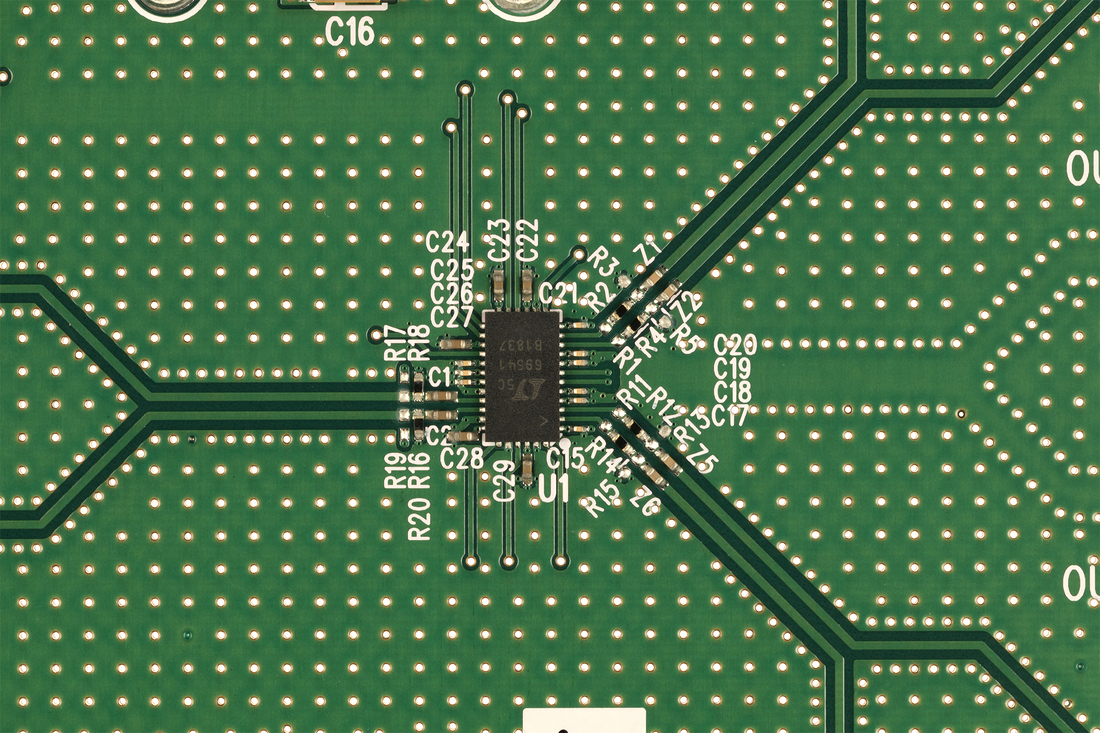

DC1954A-A

LTC6954-1演示板 | 低相位噪声、三路输出时钟分配分频器/驱动器、3个LVPECL输出(需要DC590或DC2026)

zoom

DC1954A-A

LTC6954-1演示板 | 低相位噪声、三路输出时钟分配分频器/驱动器、3个LVPECL输出(需要DC590或DC2026)

LTC6954-1演示板 | 低相位噪声、三路输出时钟分配分频器/驱动器、3个LVPECL输出(需要DC590或DC2026)

产品详情

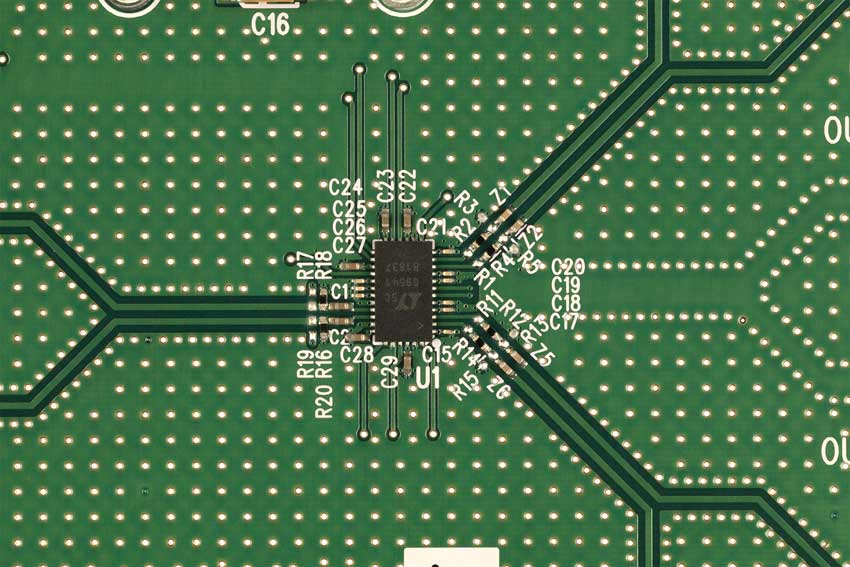

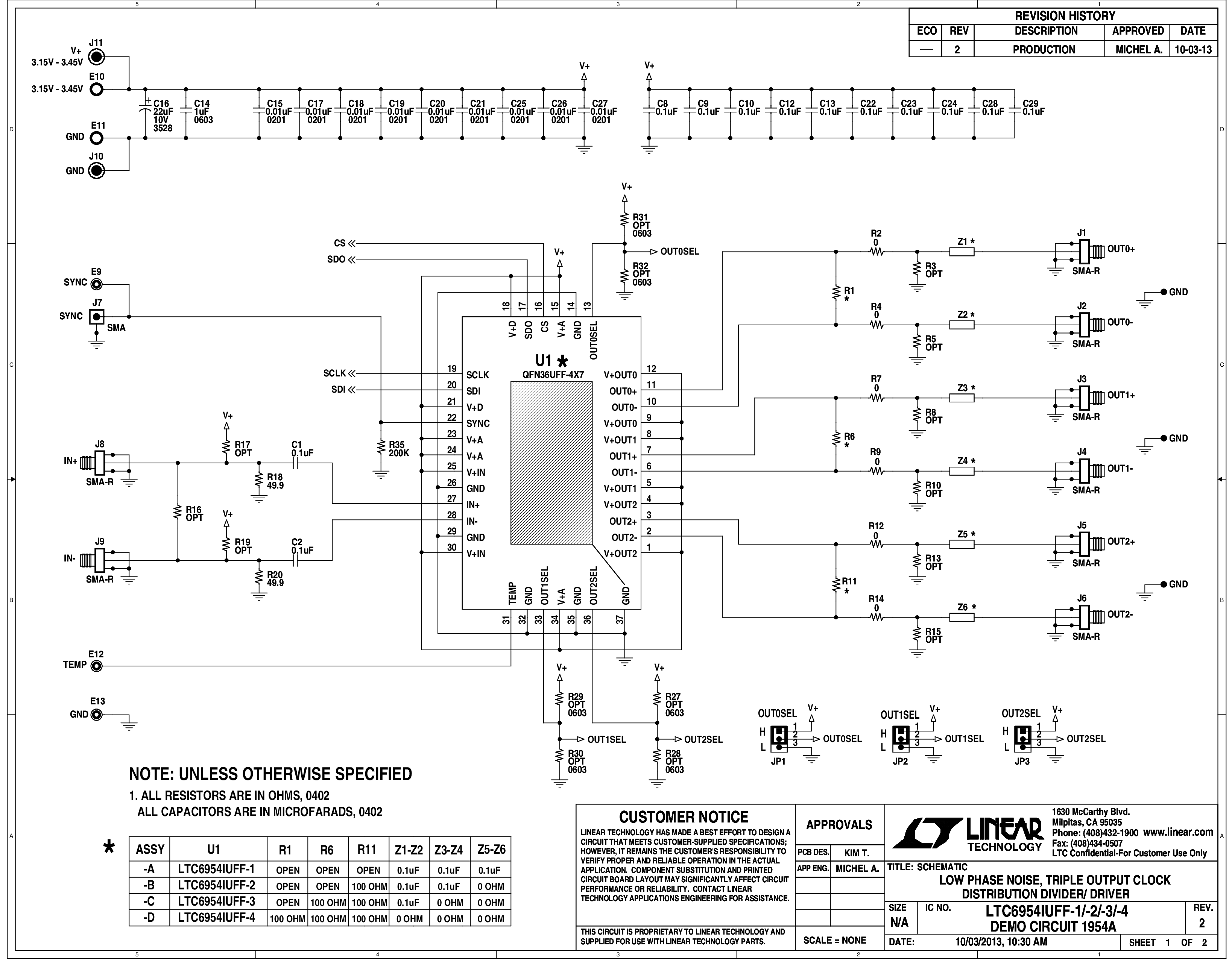

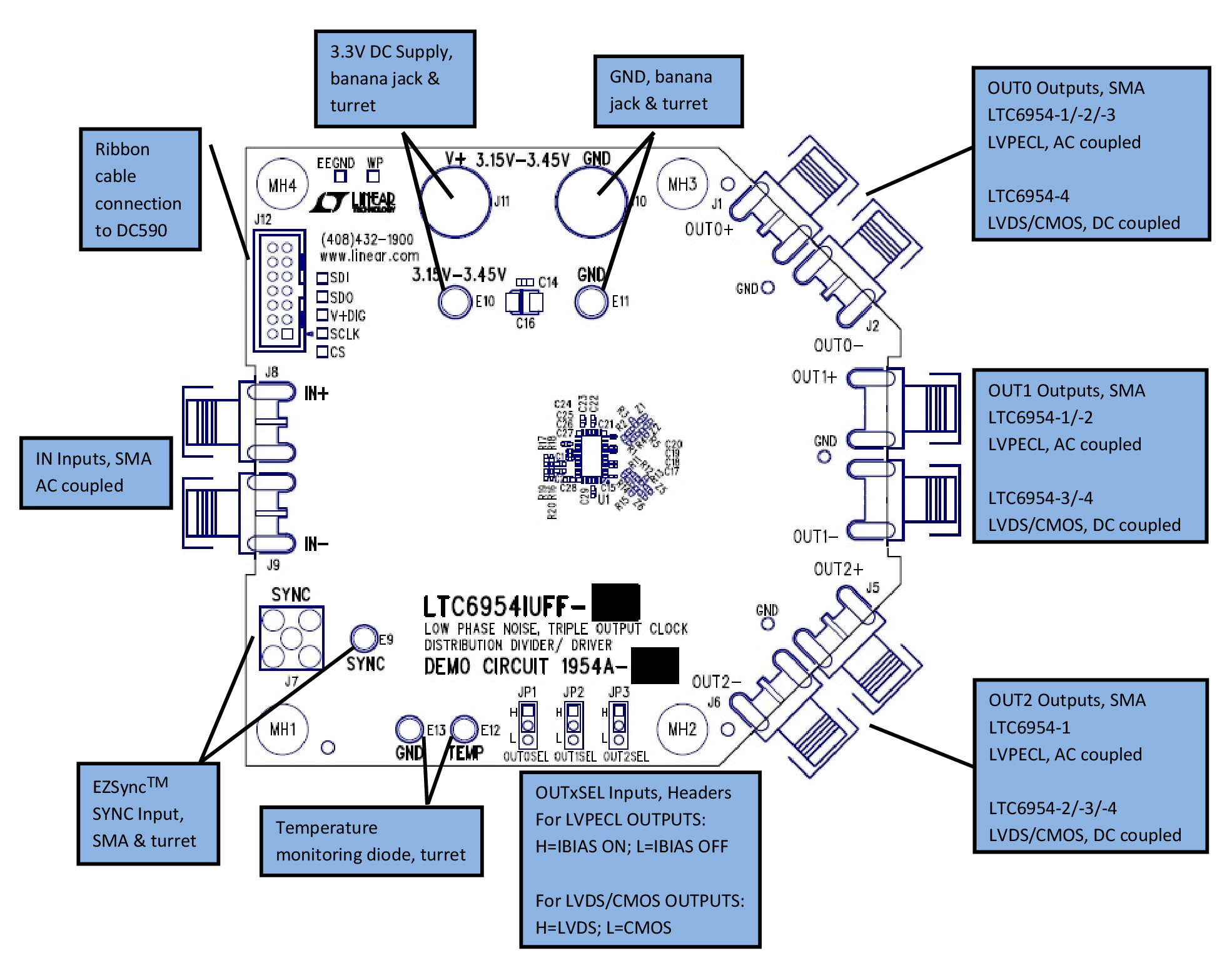

演示电路1954A内置低相位噪声、三路输出时钟分配分频器/驱动器LTC6954。


DC1954A提供四个选项,每个选项适用于LTC6954的每个版本。表1概述了可用的DC1954A选项。

reference details image

DC1954A-C

LTC6954-3演示板 | 低相位噪声、三路输出时钟分配分频器/驱动器、1个LVPECL和2个LVDS/CMOS输出(需要DC590或DC2026)

zoom

DC1954A-C

LTC6954-3演示板 | 低相位噪声、三路输出时钟分配分频器/驱动器、1个LVPECL和2个LVDS/CMOS输出(需要DC590或DC2026)

LTC6954-3演示板 | 低相位噪声、三路输出时钟分配分频器/驱动器、1个LVPECL和2个LVDS/CMOS输出(需要DC590或DC2026)

产品详情

演示电路1954A内置低相位噪声、三路输出时钟分配分频器/驱动器LTC6954。


DC1954A提供四个选项,每个选项适用于LTC6954的每个版本。表1概述了可用的DC1954A选项。

reference details image

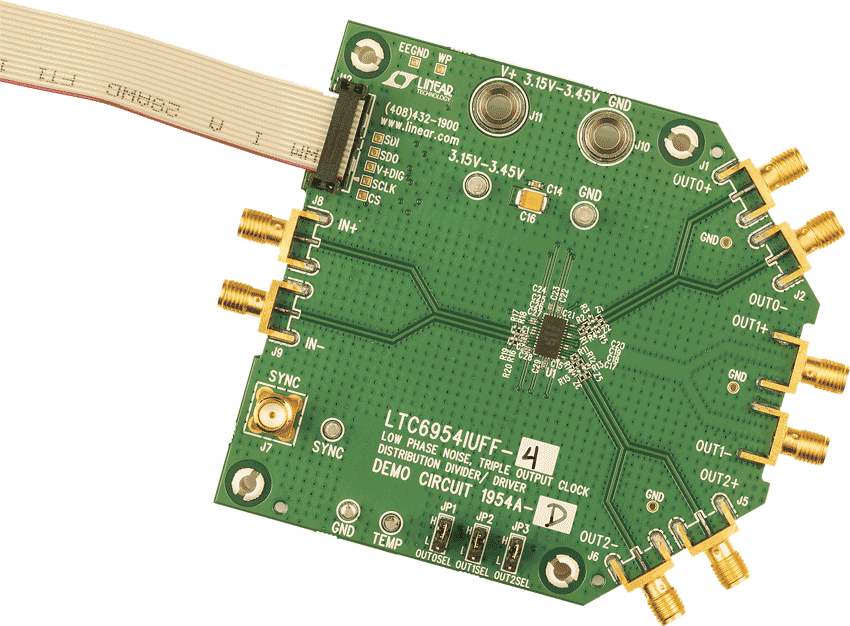

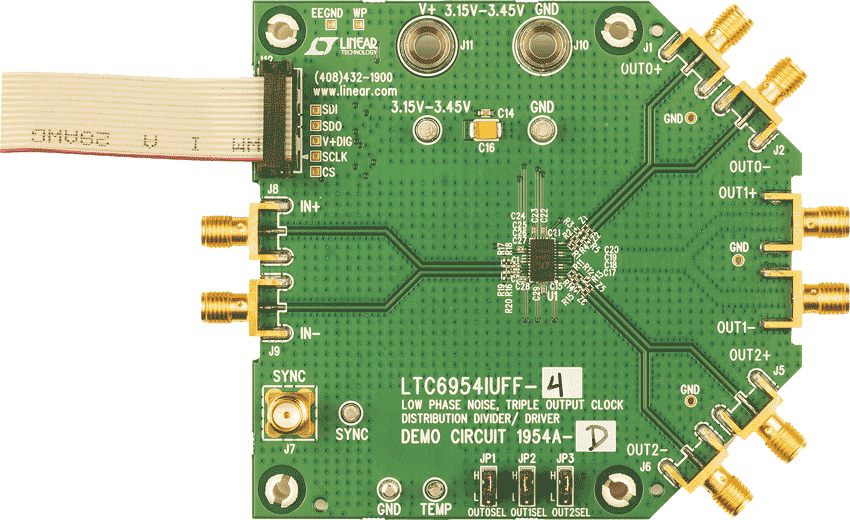

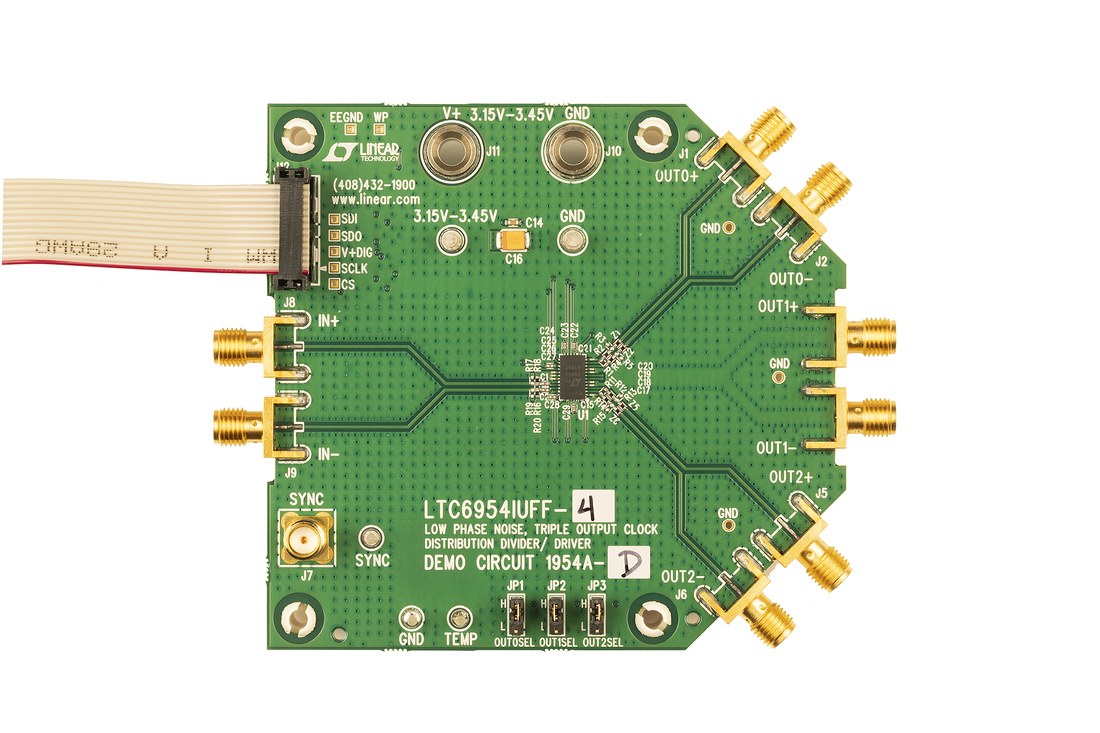

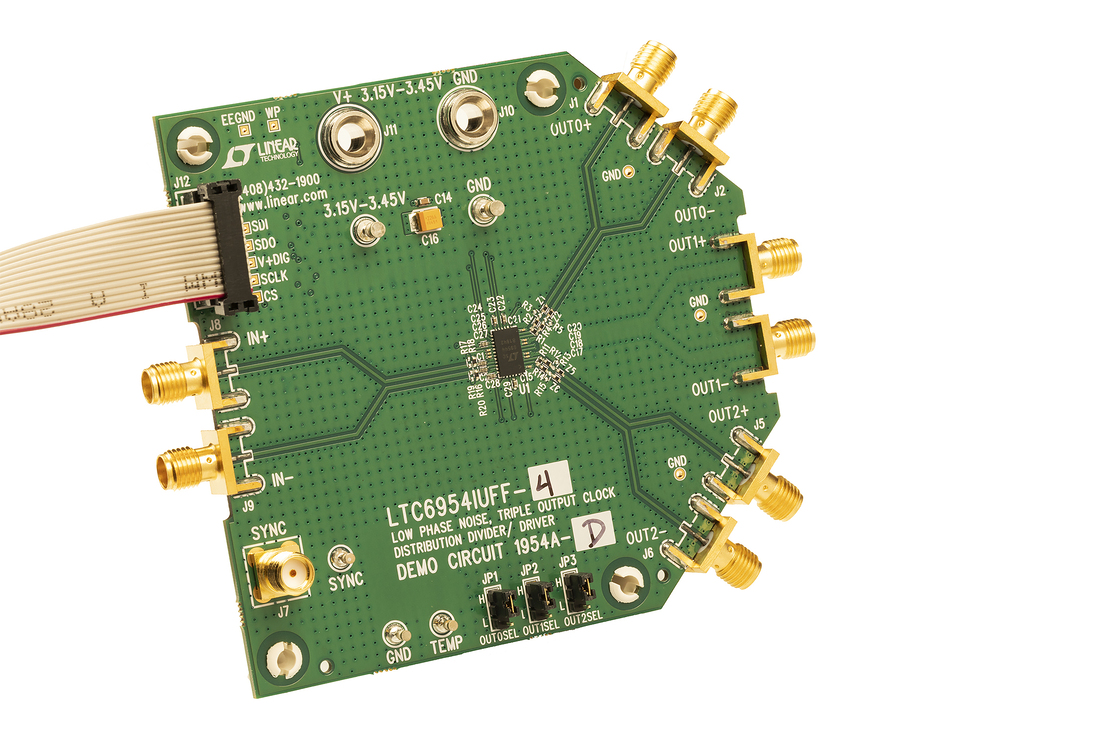

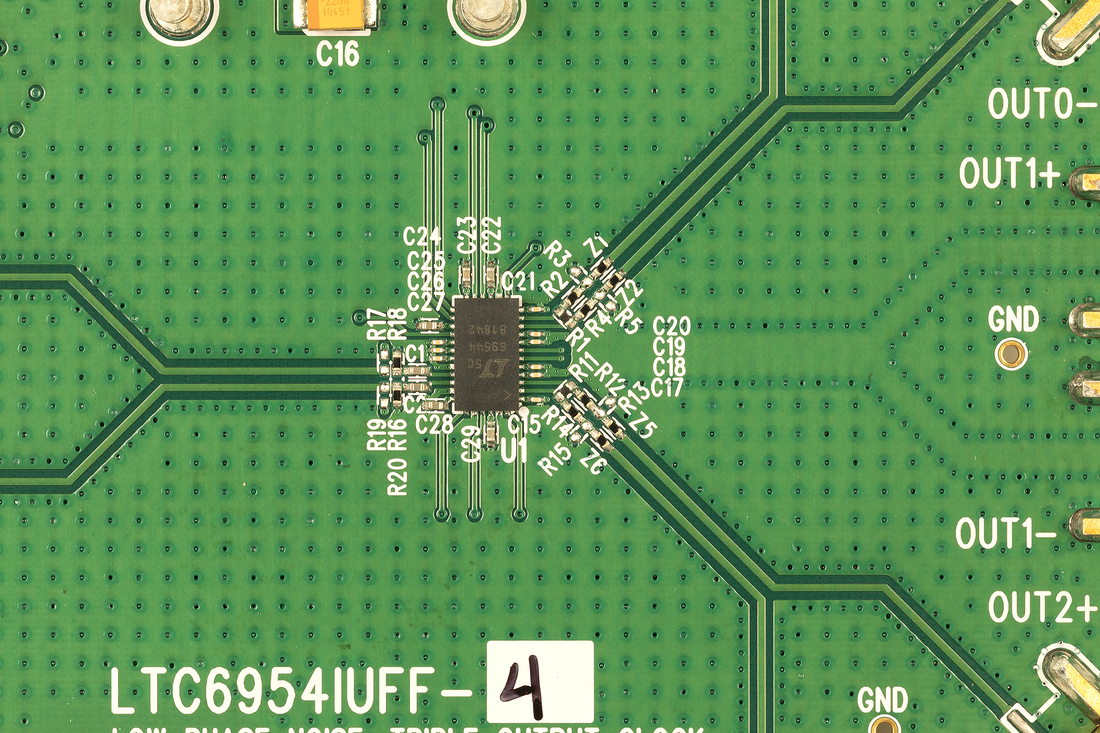

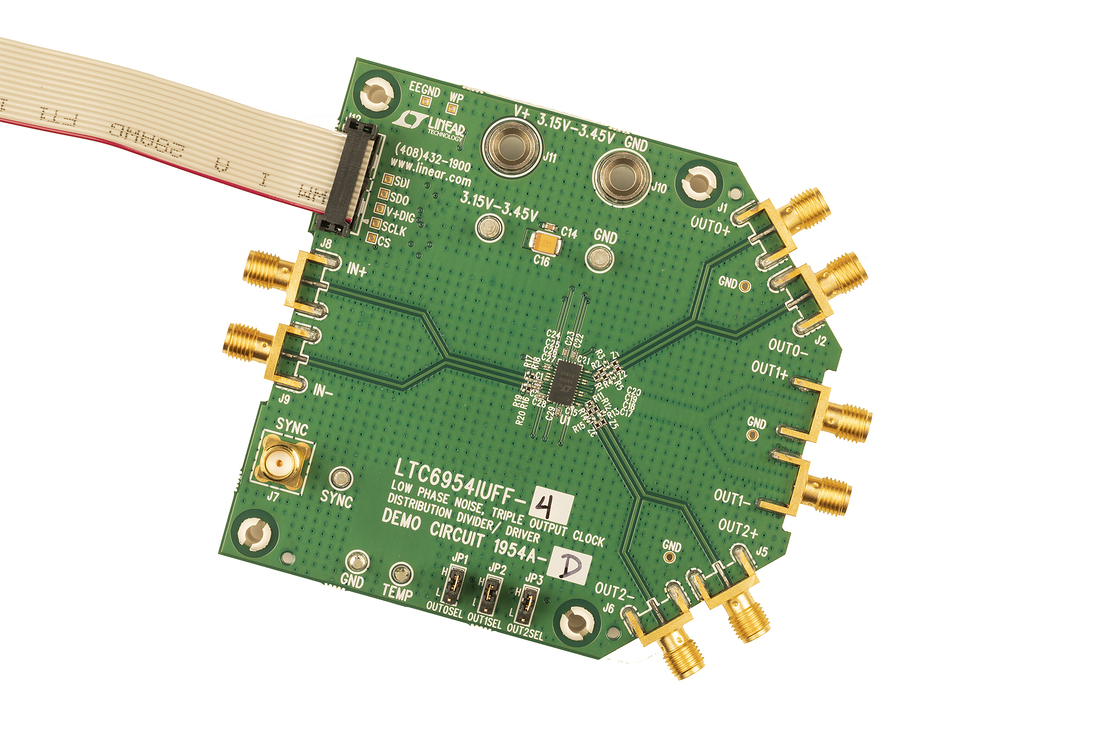

DC1954A-D

LTC6954-4演示板 | 低相位噪声、三路输出时钟分配分频器/驱动器、3个LVDS/CMOS输出(需要DC590或DC2026)

zoom

DC1954A-D

LTC6954-4演示板 | 低相位噪声、三路输出时钟分配分频器/驱动器、3个LVDS/CMOS输出(需要DC590或DC2026)

LTC6954-4演示板 | 低相位噪声、三路输出时钟分配分频器/驱动器、3个LVDS/CMOS输出(需要DC590或DC2026)

产品详情

演示电路1954A内置低相位噪声、三路输出时钟分配分频器/驱动器LTC6954。


DC1954A提供四个选项,每个选项适用于LTC6954的每个版本。表1概述了可用的DC1954A选项。

reference details image

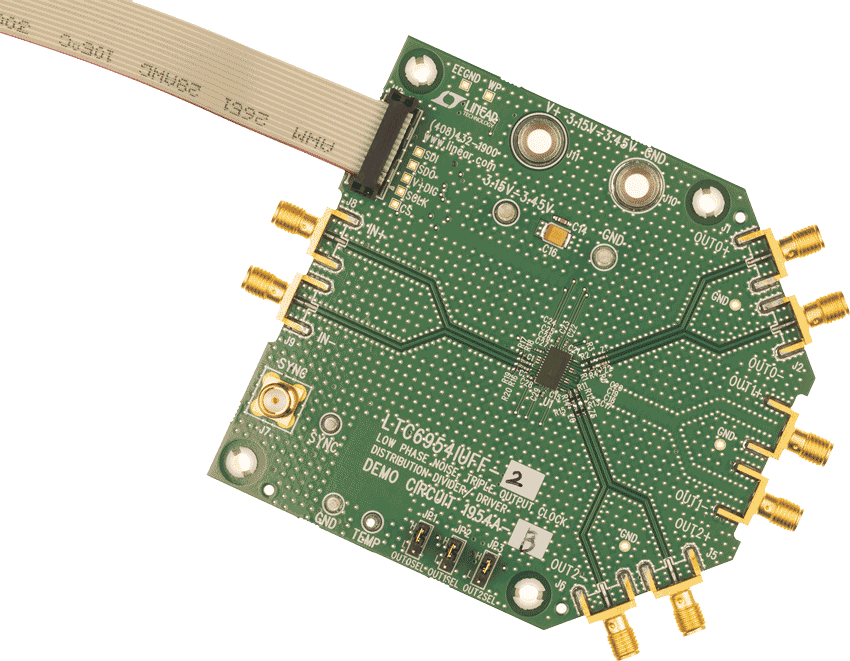

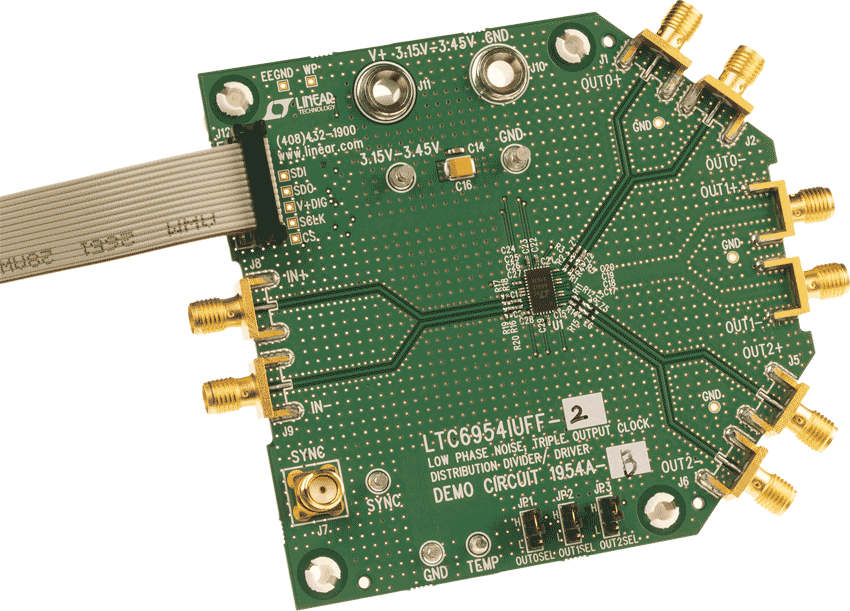

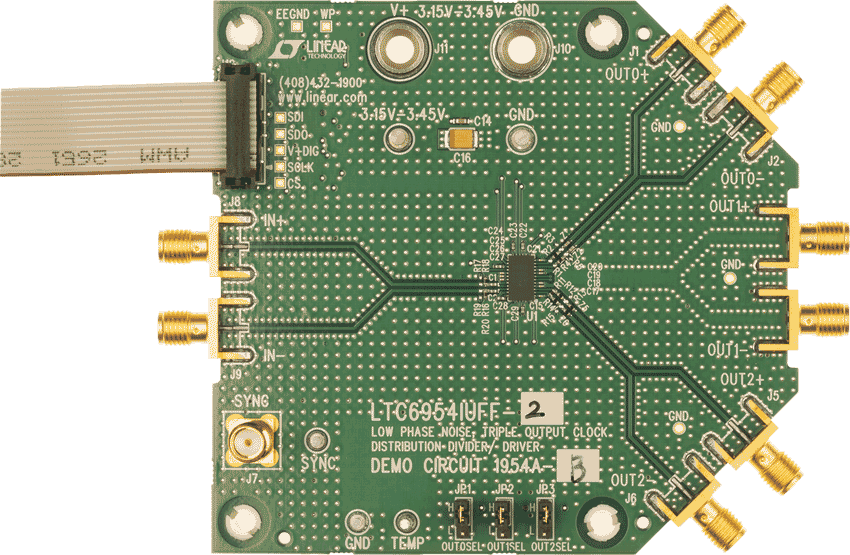

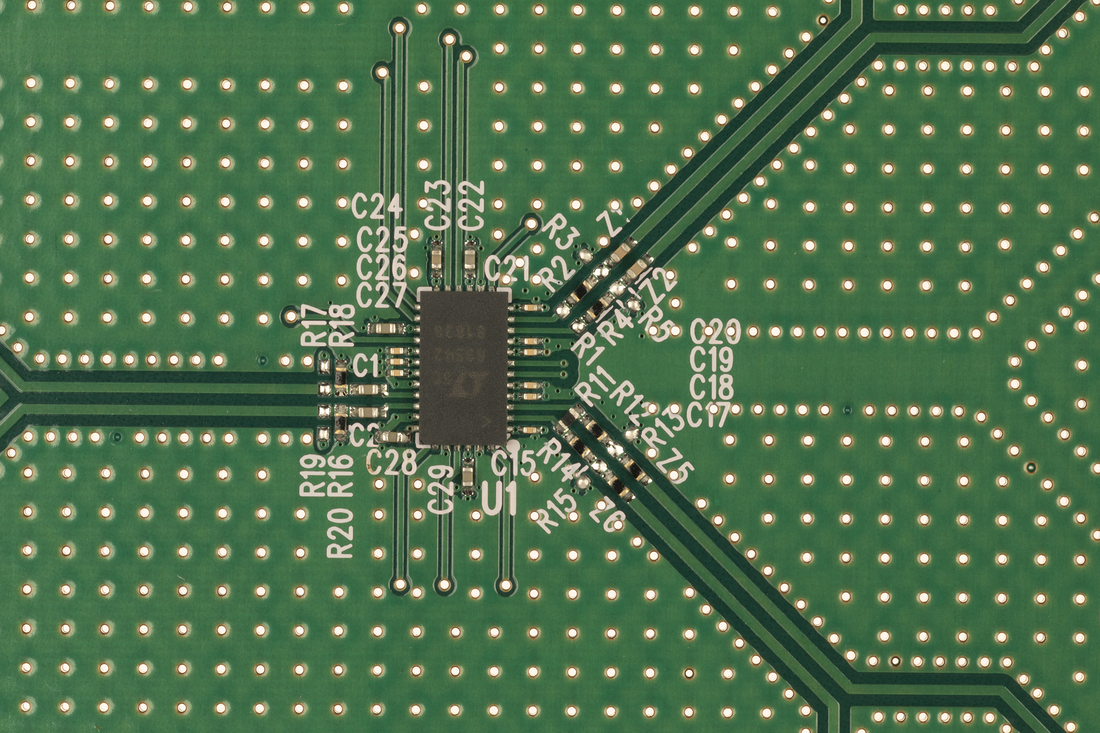

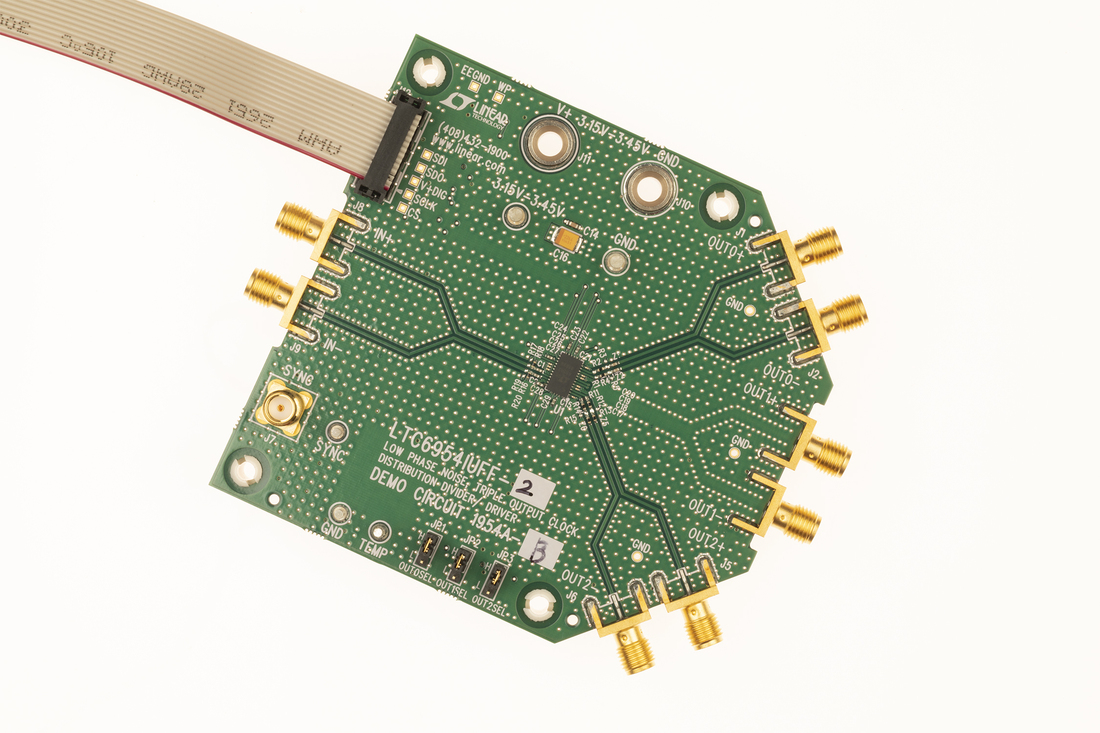

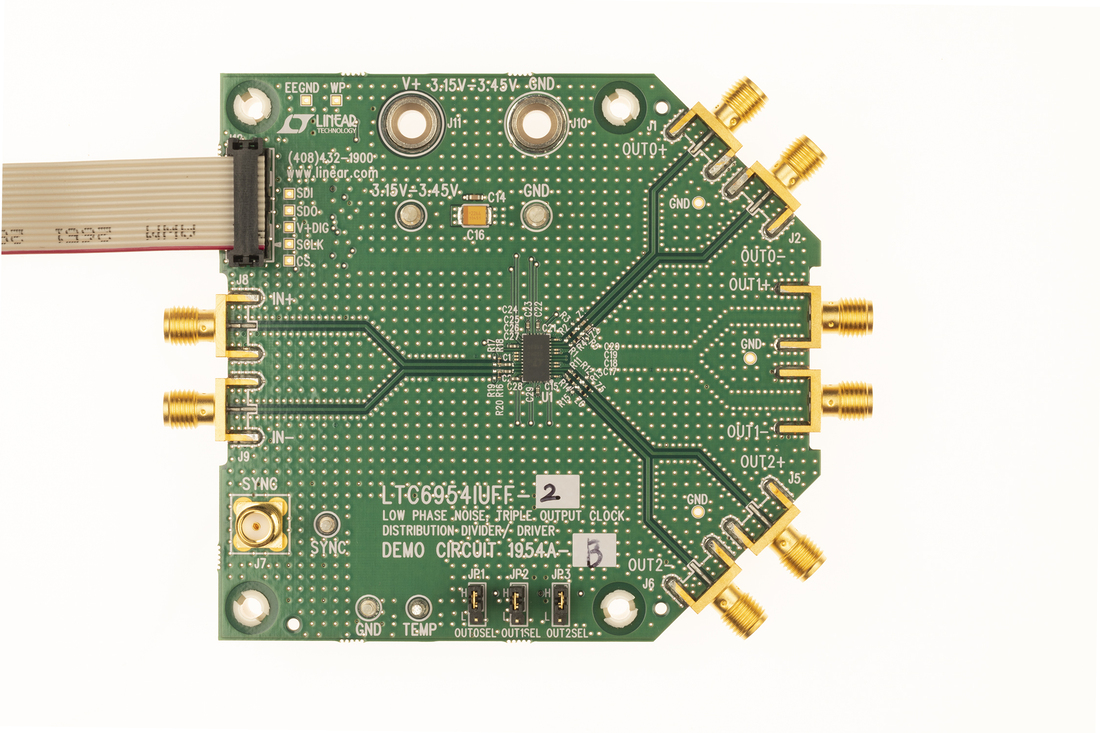

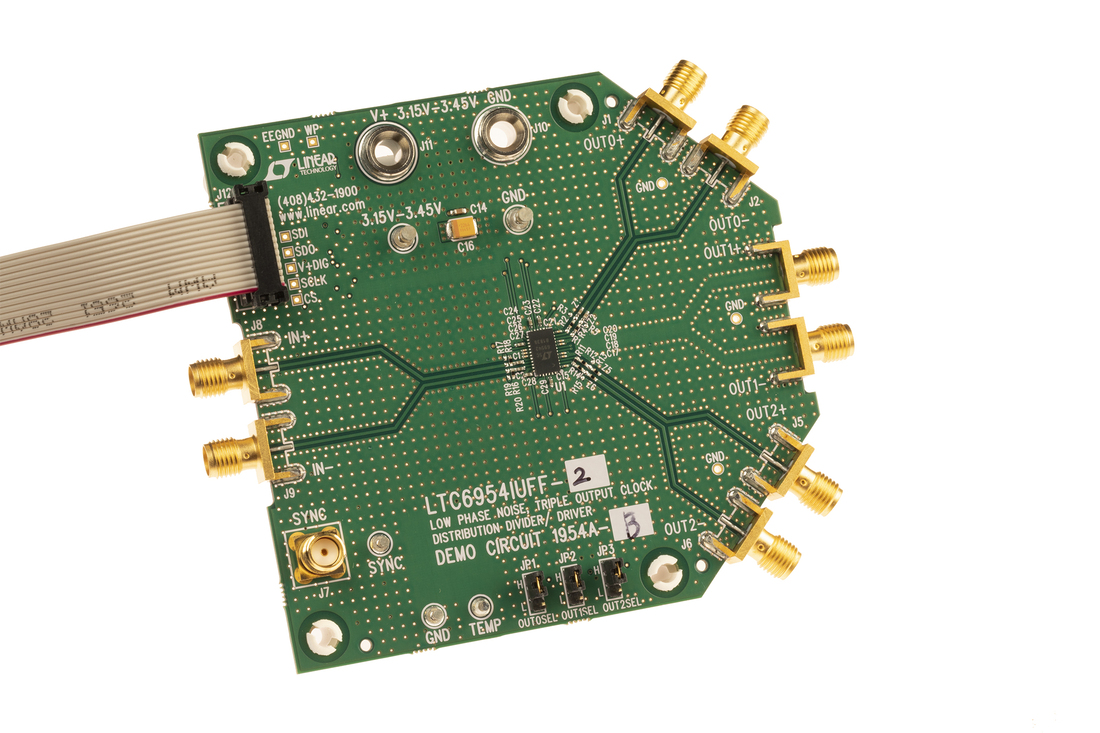

DC1954A-B

LTC6954-2演示板 | 低相位噪声、三路输出时钟分配分频器/驱动器、2个LVPECL和1个LVDS/CMOS输出(需要DC590或DC2026)

zoom

DC1954A-B

LTC6954-2演示板 | 低相位噪声、三路输出时钟分配分频器/驱动器、2个LVPECL和1个LVDS/CMOS输出(需要DC590或DC2026)

LTC6954-2演示板 | 低相位噪声、三路输出时钟分配分频器/驱动器、2个LVPECL和1个LVDS/CMOS输出(需要DC590或DC2026)

产品详情

演示电路1954A内置低相位噪声、三路输出时钟分配分频器/驱动器LTC6954。


DC1954A提供四个选项,每个选项适用于LTC6954的每个版本。表1概述了可用的DC1954A选项。

工具和仿真

工具及仿真模型 2

Linduino

Linduino是ADI公司的Arduino兼容系统,用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序(在LTSketchbook/产品型号文件夹中定义)和驱动程序代码(在LTSketchbook/库文件夹中定义)。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明

购买Linduino
