特性
- JESD204B/C，子类 1 SYSREF 信号生成
- 低噪声整数 N PLL
- 附加输出抖动 < 6fsRMS
- （集成带宽 = 12kHz 至 20MHz，f = 4.5GHz）
- 附加输出抖动 65fsRMS (ADC SNR 方法)
- EZSync™、ParallelSync™ 多芯片同步
- –229dBc/Hz 归一化带内相位本底噪声
- –281dBc/Hz 归一化带内 1/f 噪声
- 11 个独立低噪声输出，具有可编程粗数字延迟和精细模拟延迟
- 灵活的输出可以用作套件时钟或 SYSREF 信号
- 基准输入频率达 500MHz
- LTC6952Wizard™ 软件设计工具支持
- 工作结温范围为 –40ºC 至 125°C
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTC6952 是一款高性能、超低抖动 JESD204B/C 时钟生成和分配 IC。该器件包括一个锁相环 (PLL) 内核，由基准分频器、具有锁相指示器的相位频率检波器 (PFD)、超低噪声充电泵和整数反馈分频器构成。LTC6952 的 11 个输出可配置为最多 5 个 JESD204B/C subclass 1 器件时钟/SYSREF 对以及一个通用输出，或者就是 11 个面向非 JESD204B/C 应用的通用时钟输出。每个输出都有自己的可单独编程分频器和输出驱动器。所有输出也可以采用单独的粗略半周期数字延迟和精细模拟时间延迟实现同步，并设定为精确的相位对齐。
对于需要 11 个以上总输出的应用，可以使用 EZSync 或 ParallelSync 同步协议将多个 LTC6952 连接在一起。
应用
- 高性能数据转换器时钟
- 无线基础设施
- 测试和测量
8
3.96 K
设计工具
LTC6952 Wizard
6.8 MB
设计工具
Readme - Complete Installation Instructions
3.96 K
设计工具
LTC6952 Wizard
6.8 MB
IBIS 模型
LTC6952 IBIS Model
95.05 KB
Linduino
LTC6952 - Linduino Header File
24.41 KB
Linduino
LTC6952 - DC2609A.ino
29.36 KB
Linduino
LTC6952 - Linduino.CPP File
18.43 KB
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC6952
文档
筛查
1 应用
-
全部
-
用户手册
-
数据手册
-
应用笔记
-
全部
-
英文
-
日文
数据手册
2
用户手册
4
WIKI
944.47 K
982.00K
872.83 K
应用笔记
1
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
数据手册 1
用户手册 4
应用笔记 1
产品选型指南 1
模拟对话 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC6952IUKG#PBF |
52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)
|
|
|
| LTC6952IUKG#TRPBF |
52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)
|
|
- LTC6952IUKG#PBF
- 引脚/封装图-中文版
-
52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC6952IUKG#TRPBF
- 引脚/封装图-中文版
-
52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
3月 20, 2024
- 23_0089
Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process
LTC6952IUKG#PBF
最后购买期限
LTC6952IUKG#TRPBF
根据型号筛选
产品型号
产品生命周期
PCN
3月 20, 2024
- 23_0089
Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process
软件和型号相关生态系统
评估套件 4
DC2664A
具环路滤波器的 VCO Rider 板
产品详情

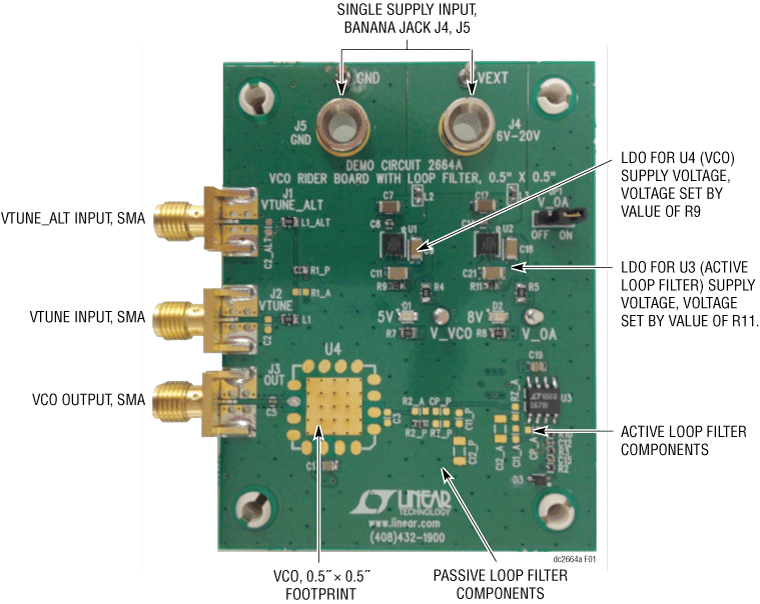

演示电路 2664A 是一款集成了环路滤波器的 VCO Rider 板，其支持常用的 0.5" × 0.5" VCO 封装尺寸。
DC2664A 可加快那些需要外部压控振荡器 (VCO) 的锁相环 (PLL) 器件的评估。如果不使用 DC2664A，那么每个 VCO 和 PLL 组合都需要一种独特的环路滤波器设计，因而导致评估每个 VCO 都必需进行几项 PLL 演示板的修改。这些演示板修改工作非常耗时，且常常会造成 PLL 或 VCO 受损。
DC2664A 集成了 VCO 和环路滤波器，允许在多个 DC2664A 上采用这些独特的设计。用户可以通过 DC2664A RFOUT 和 VTUNE SMA 连接快速评估具有多个 VCO 的 PLL，并没有因多项演示板修改带来的损坏风险。众所周知，VCO 对电源噪声和毛刺干扰是很敏感的。DC2664A 采用一个内置的超低噪声和超高 PSRR LDO (LT3042) 为 VCO 供电，解决了低噪声和低杂散实验室电源的位置安放问题。DC2664A 上提供了第二个 LT3042 LDO，用于为有源环路滤波器供电。这两个 LDO 均采用单电源供电，从而精简了评估 VCO 与 PLL 组合所需的实验室电源数量。
DC2664A 专为与 LTC6955 (DC2611A) 和 LTC6952 (DC2609A) 演示板直接配对使用而设计。
资料
DC2609A
LTC6952 演示板 | 具有 11 个输出并支持 JESD204B 标准的超低抖动、4.5GHz PLL
特性和优点

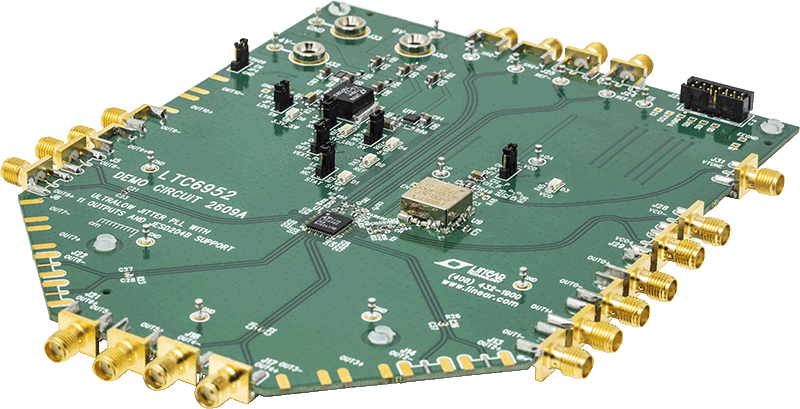

演示电路 2609A 采用 LTC6952，它是一款超低抖动 4.5GHz PLL，具有 11 个输出并支持 JESD204B 标准。
默认情况下，DC2609A 由两个电源供电。9V-12V 电源输入为片内基准和 VCO 电路以及 LTC6952 5V 电源引脚供电。4V-6V 电源输入为 LTC6952 3.3V 电源引脚供电。提供了一个降低功率选项，以允许将 LTC6952 的输出电源引脚连接到 LTC Silent Switcher®，并将 LTC6952 的输入电源引脚连接至一个低噪声 LDO。
所有差分输入和其中 6 个差分输出用间隔 0.5” 的 SMA 连接器填充。这些输出与 50Ω 传输线路 AC 耦合，从而使其适合驱动 50Ω 阻抗的仪器。其余 5 个差分输出用 100Ω 电阻端接。
LTC6952 的 EZSync™ 和 SYSREF 请求功能通过 LTC6952 SPI 接口或 EZS_SRQ SMA/转塔连接器提供使用。DC2609A、DC2610A 和 DC2611A SMA 布局专为简化所有多器件同步和 SYSREF 请求模式的连接而设计。
VTUNE 和 VCO SMA 可直接与 DC2664A VCO Rider 板紧密配合。此选项提供了一种快速评估多个 VCO 的方法。
在由配套提供的 LTC6952Wizard™ 软件的控制下，可使用 DC2026 USB 串行控制板与 LTC6952 进行 SPI 通信。
资料
DC2430A
DC2430A Linduino SPI 1:8扩展器演示板（内置DC2026）
产品详情
演示电路2430A是一款Linduino® SPI 1:8扩展板。DC2430A扩展板将SPI和I2C信号从一个DC2026路由至八个可选QuikEval™连接器站点之一。选择DC2430A QuikEval连接器站点时，LED将在活动站点旁边点亮。
资料
Linduino DC2026C
集成隔离USB的Arduino和QuikEval兼容代码开发平台
产品详情

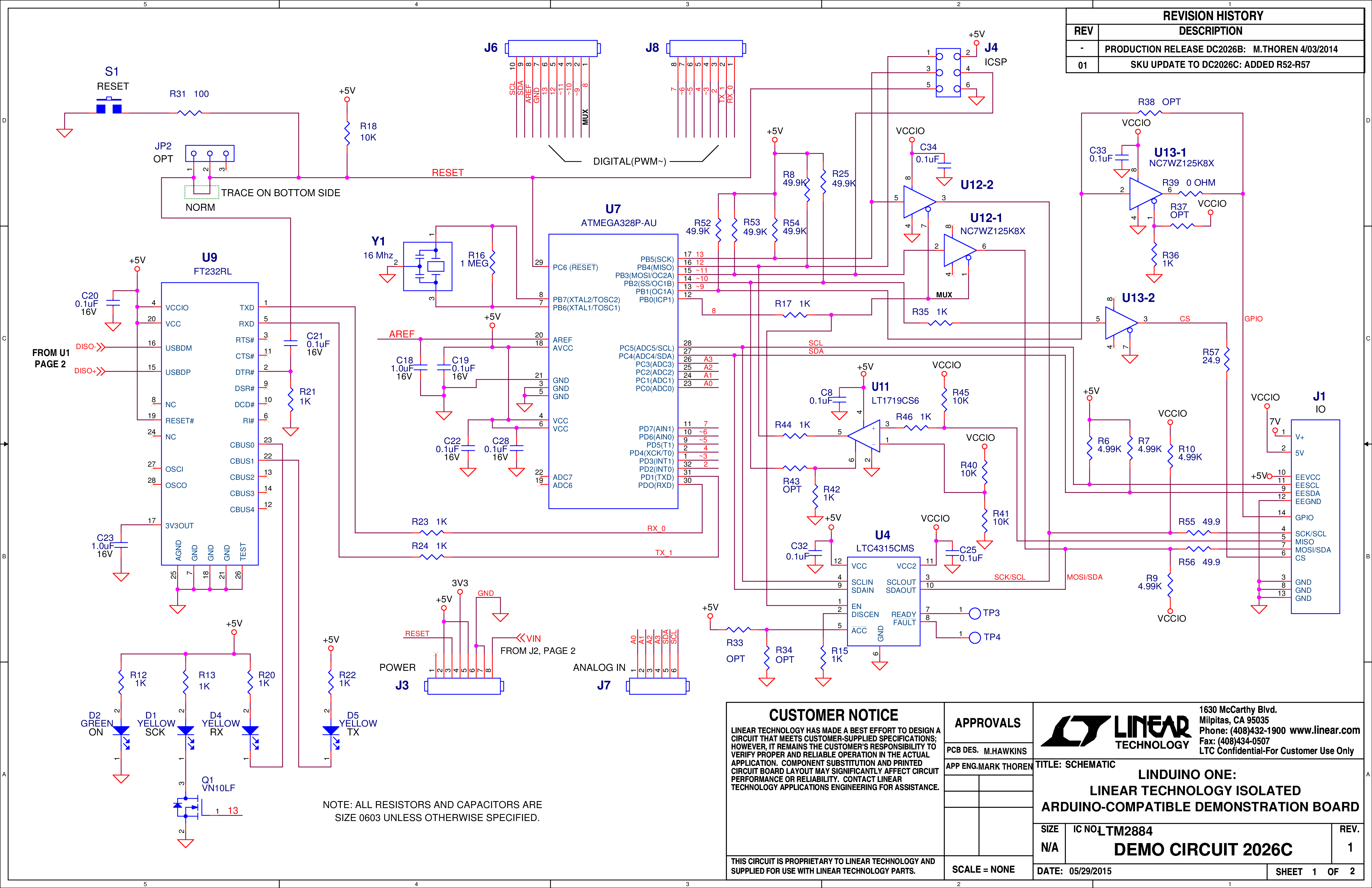

Linduino One控制器板（通常被称为Linduino或DC2026C）是ADI公司的Arduino兼容系统，用于开发和分配面向凌力尔特集成电路的固件库和示例代码。该代码可以高度移植到其他微控制器平台，并使用尽可能少的特定处理器功能和C语言编写。LTSketchbook指用于保存草图的整个代码基，以便使用Linduino与ADI公司集成电路通信。该电路板允许您使用特定IC的标准演示板直接测试该代码。
