LTC6951

具集成型 VCO 的超低抖动、多输出时钟合成器

英文数据手册

推荐新设计使用

顶部

替代器件

LTC6950

具有时钟分配功能的 1.4GHz 低相位噪声、低抖动 PLL
LTC6954

低相位噪声、三路输出时钟分配分频器 / 驱动器

概览

优势和特点
产品详情

优势和特点

具集成型 VCO 的低噪声整数 N PLL
输出抖动：
          90fs RMS (12kHz 至 20MHz)
          115fs RMS (ADC SNR 方法)
          噪声层 = –165dBc/Hz (在 250MHz)
EZSync^™、ParallelSync^™ 多芯片同步
用于 JESD204B、Subclass 1 的 SYSREF 产生
输出频率范围：
1.95MHz 至 2.5GHz (LTC6591)
2.1MHz 至 2.7GHz (LTC6951-1)
–229dBc/Hz 归一化带内相位噪声层
–277dBc/Hz 归一化带内 1/f 噪声
5 个独立的低噪声输出
基准输入频率高达 425MHz
LTC6951 Wizard^™ 软件设计工具支持
–40°C 至 105°C 工作结温范围

产品详情

LTC^®6951 是一款具一个全集成型 VCO 的高性能、低噪声锁相环 (PLL)。低噪声 VCO 未使用外部组件，并且在没有外部系统支持的情况下在内部校准至正确的输出频率。

时钟发生部分提供了 5 个基于 VCO 前置分频器信号的输出，并具有用于每个输出的个别分频器。四个输出具有非常低噪声、低偏斜 CML 逻辑信号。第五个输出是低噪声 LVDS。所有的输出可实现同步并采用可编程延迟设定至精准的相位对齐。

如果任何期望的输出频率位于 2.5GHz 至 2.7GHz、1.66GHz 至 1.8GHz、或 1.25GHz 至 1.35GHz 的范围内，那么选择 LTC6951-1。对于所有其他的频率则选择 LTC6951。

应用

高性能数据转换器计时
无线基础设施
测试和测量

产品分类

时钟与定时

产品生命周期推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

评估套件 (4)

DC2248A-B

LTC6951-1 Demo Board | 5-Output Integer-N PLL with Integrated VCO, Output Range: 2.1MHz to 2.7GHz (requires DC590 or DC2026)

DC2248A-A

LTC6951 Demo Board | 5-Output Integer-N PLL with Integrated VCO, Output Range: 1.95MHz to 2.5GHz (requires DC590 or DC2026)

DC2226A-A

4-Channel 14-Bit 250Msps JESD204B ADC with Clocking [Featuring LTC2123, LTC6951]

DC2430A

DC2430A Linduino SPI 1:8 Expander Demonstration Board (DC2026 Included)

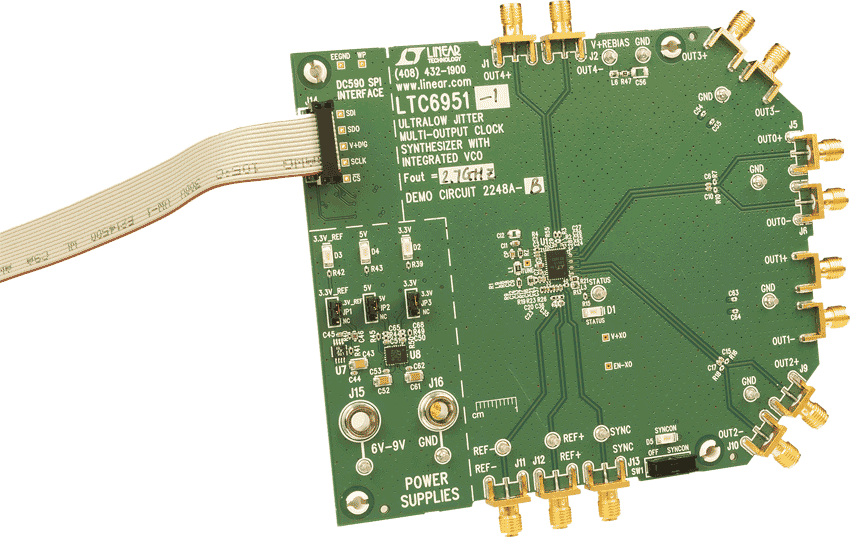

DC2248A-B

查看此评估套件详细信息

Demonstration circuit 2248A features the LTC6951, an Ultralow Jitter Multi-Output Clock Synthesizer with Integrated VCO.

For ease of use, the DC2248A is powered from a single 6V supply and comes installed with a 100MHz reference. Direct access to the LTC6951 5V, 3.3V and the reference supplies is possible by removing jumpers. For evaluation of the LTC6951 with other references, the DC2248A can be modified to accommodate different onboard or external components.

软件

QuikEval

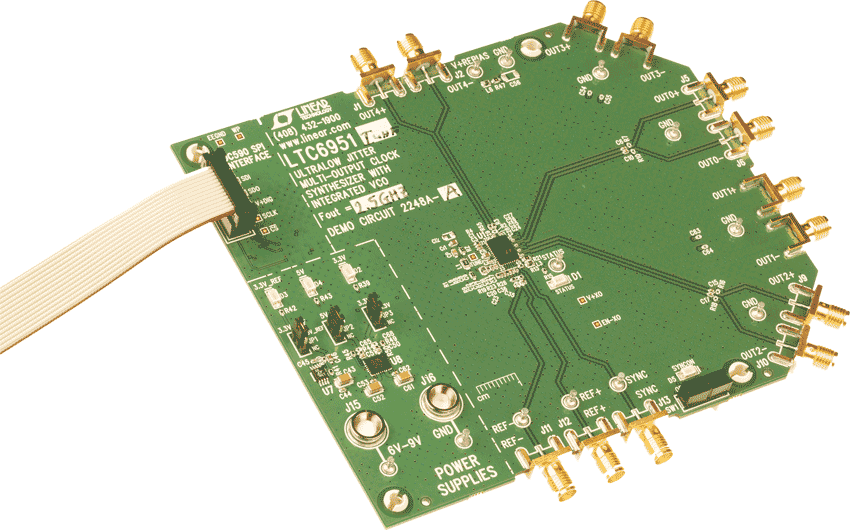

DC2248A-A

查看此评估套件详细信息

Demonstration circuit 2248A features the LTC6951, an Ultralow Jitter Multi-Output Clock Synthesizer with Integrated VCO.

软件

QuikEval

DC2226A-A

查看此评估套件详细信息

Demonstration Circuit 2226A-A is a reference design for a four-channel, 250Msps ADC system consisting of two LTC2123, dual 14-bit 250Msps ADCs and a JESD204B Subclass 1 clocking solution based on the LTC6951 Clock Synthesizer with Integrated VCO. Other dash options reserved for future use. No external clock source is required to operate the board; however, the on-board 100MHz reference oscillator may be bypassed, allowing synchronization to other equipment.

Companion Board: Kintex Board

软件

DC2430A

查看此评估套件详细信息

Demonstration circuit 2430A is a Linduino^® SPI 1:8 Expander Shield. The DC2430A shield routes SPI and I²C signals from one DC2026 to one of eight selectable QuikEval^™ connector sites. When a DC2430A QuikEval connector site is selected, an LED will illuminate next to the active site.
