LTC2107: 16-Bit, 210Msps High Performance ADC Data Sheet12/4/2015PDF502K
概览
优势和特点
- 98dBFS SFDR
- 80dBFS SNR 噪声层
- 孔径抖动 = 45fsRMS
- PGA 前端 2.4VP-P 或 1.6VP-P 输入范围
- 任选的内部高频颤动
- 任选的数据输出随机函数发生器
- 功率耗散：1280mW
- 停机模式
- 用于配置的串行 SPI 端口
- 时钟占空比稳定器
-
48 引脚 (7mm x 7mm) QFN 封装
产品详情
LTC®2107是一款16位、210Msps高性能ADC。具有高采样速率、低噪声和高线性度，支持新一代数字无线电设计。直接采样前端专为软件定义无线电和多通道GSM基站等要求严苛的接收器应用而设计。AC性能包括：SNR = 80dBFS，SFDR = 98dBFS。孔径抖动 = 45fsRMS允许对高达500MHz IF频率进行直接采样，具有出色的性能。
内部扰动、PGA前端和数字输出随机化等特性有助于充分提升性能。操作模式可通过一个三线式串行接口(SPI)进行控制。
双倍数据速率(DDR)低压差分(LVDS)数字输出有助于减少数字线路数，实现节省空间的设计。
应用
- 软件定义无线电
- 军用无线电和雷达
- 蜂窝基站
- 频谱分析
- 成像系统
-
ATE和仪器仪表
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (3)
参考资料
-
R538 Reliability Data3/26/2018PDF68 K
-

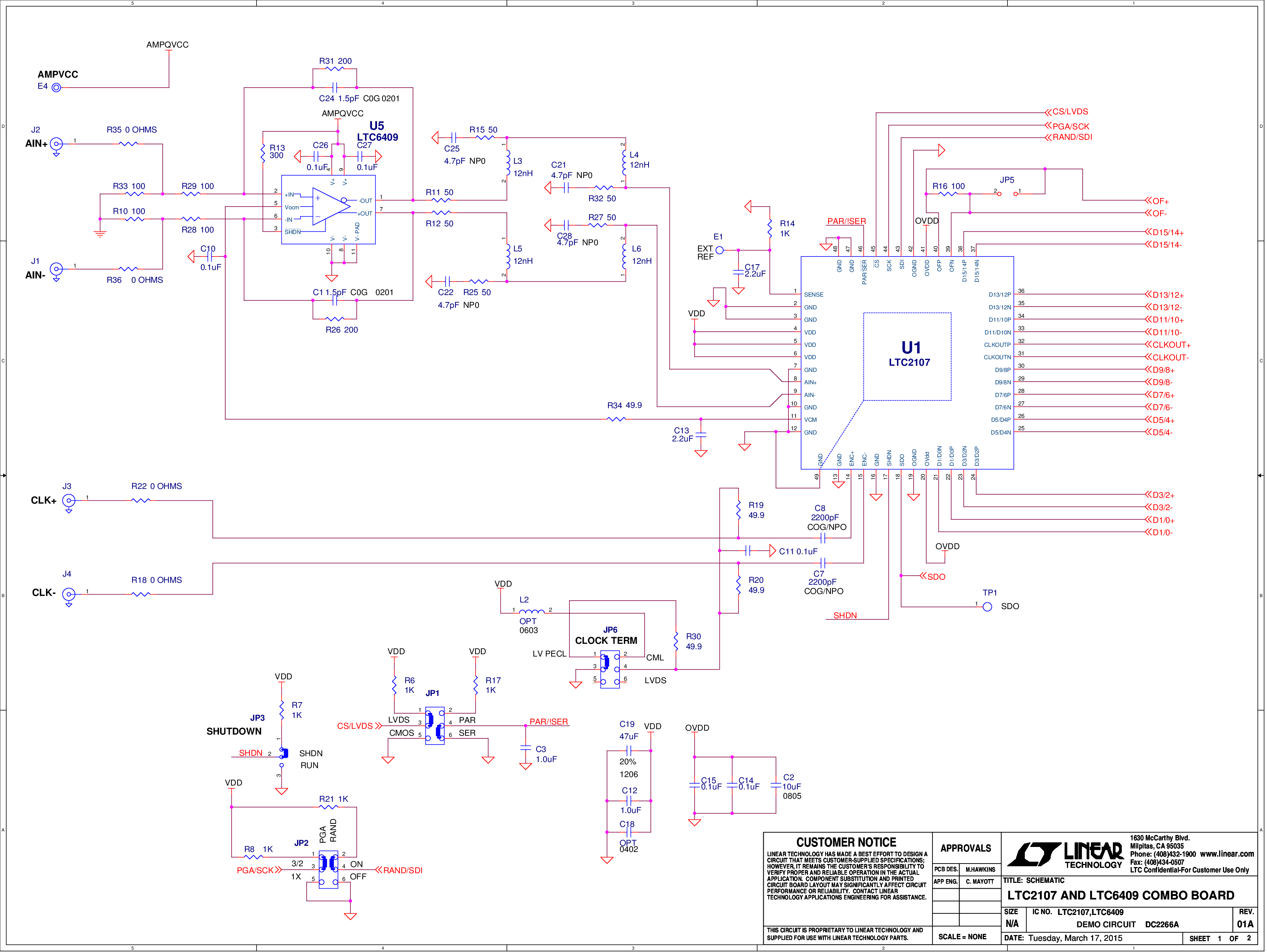

DC2266A - Demo Manual5/20/2015PDF720K
-

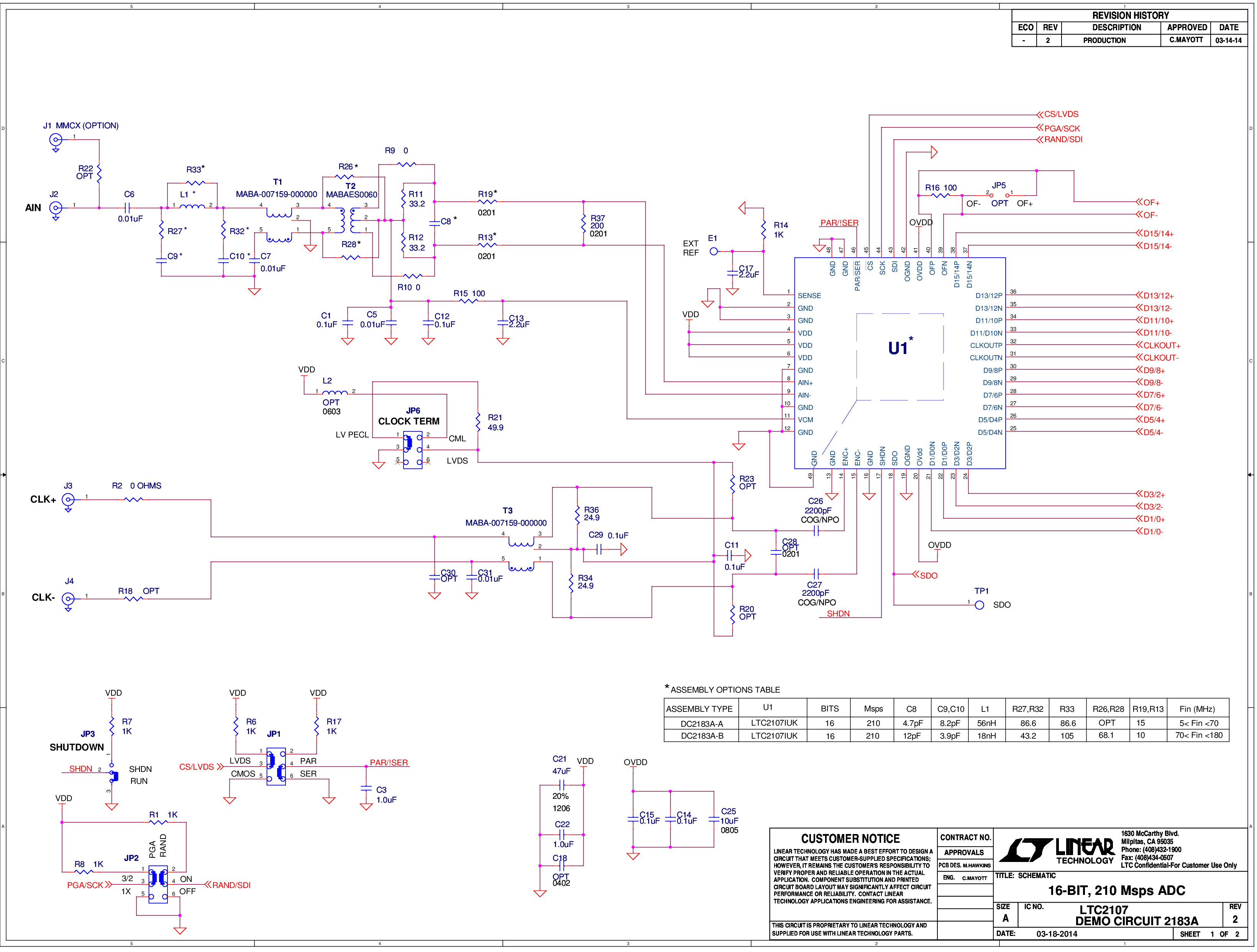

DC2183A - Demo Manual7/28/2014PDF568K
-
16-Bit, 210Msps ADC 100dB SFDR5/19/2014PDF576K
-
16-Bit 210Msps ADC 98dB SFDR2/11/2015PDF679K
工具及仿真模型
IBIS模型
IBS
LTC2107 IBIS Model
59.00K
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC2107CUK#PBF | 材料声明 | 质量和可靠性 | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | |
| LTC2107CUK#TRPBF | 材料声明 | 质量和可靠性 | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | |
| LTC2107IUK#PBF | 材料声明 | 质量和可靠性 | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | |
| LTC2107IUK#TRPBF | 材料声明 | 质量和可靠性 | 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R538 Reliability Data |
