LTC6430-15

推荐用于新设计

高线性度、差分 RF / IF 放大器 / ADC 驱动器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 在 240MHz 时具有 50.0dBm OIP3 (驱动一个 100Ω 差分负载)
  • 在 240MHz 时 NF = 3.0dB
  • 20MHz 至 2000MHz 带宽
  • 15.2dB 增益
  • A 级器件在 240MHz 频率下进行了 100% 的 OIP3 测试
  • 1.0nV/√Hz 总输入噪声
  • 在高达 1.2GHz 频率下 S11 < –15dB
  • 在高达 1.2GHz 频率下 S22 < –15dB
  • > 2.75VP-P 线性输出摆幅
  • P1dB = 24.0dBm
  • 不易受到 VCC 变化的影响
  • 100Ω 差分增益部件操作
  • 输入 / 输出在内部匹配至 100Ω 差分
  • 单 5V 电源
  • DC 功率 = 800mW
  • 可实现无条件稳定
  • 4mm x 4mm、24 引脚 QFN 封装

LTC®6430-15 是一款差分增益部件放大器，专为驱动高分辨率、高速 ADC 而设计，并具有卓越的线性度 (在高于 1000MHz 频率下) 和低相关输出噪声。LTC6430-15 采用单 5V 工作电源，且功耗仅为 800mW。

在其差分配置中，LTC6430-15 能直接驱动一个 ADC 的差分输入。通过采用 1:2 平衡-不平衡变压器，该器件可制成一种出色的 50Ω 宽带平衡放大器。而利用 1:1.33 平衡-不平衡变压器，此器件则可制作出高保真度 50MHz 至 1000MHz 75Ω CATV 放大器。

LTC6430-15 以简单易用为设计目标，所需的支持组件极少。该器件在内部匹配至 100Ω 差分源 / 负载阻抗。片内偏置和温度补偿功能可确保在环境条件变化的情况下提供一致的性能。

LTC6430-15 采用一种高性能 SiGe BiCMOS 工艺，以实现与类似 GaAs 放大器相当的较佳可重复性。所有 A 级 LTC6430-15 器件的 OIP3 指标均在 240MHz 频率下进行测试并提供相关保证。LTC6430-15 采用具有裸露衬垫的 4mm x 4mm 24 引脚 QFN 封装，旨在改善热管理并实现低电感。如需具有相似性能的单端 50Ω IF 增益部件，请查阅相关器件 LTC6431-15 的信息。


应用

  • 差分 ADC 驱动器
  • 差分 IF 放大器
  • 正交频分复用 (OFDM) 信号链路放大器
  • 50Ω 平衡 IF 放大器
  • 75Ω CATV 放大器
  • 700MHz 至 800MHz LTE 放大器
LTC6430-15
高线性度、差分 RF / IF 放大器 / ADC 驱动器

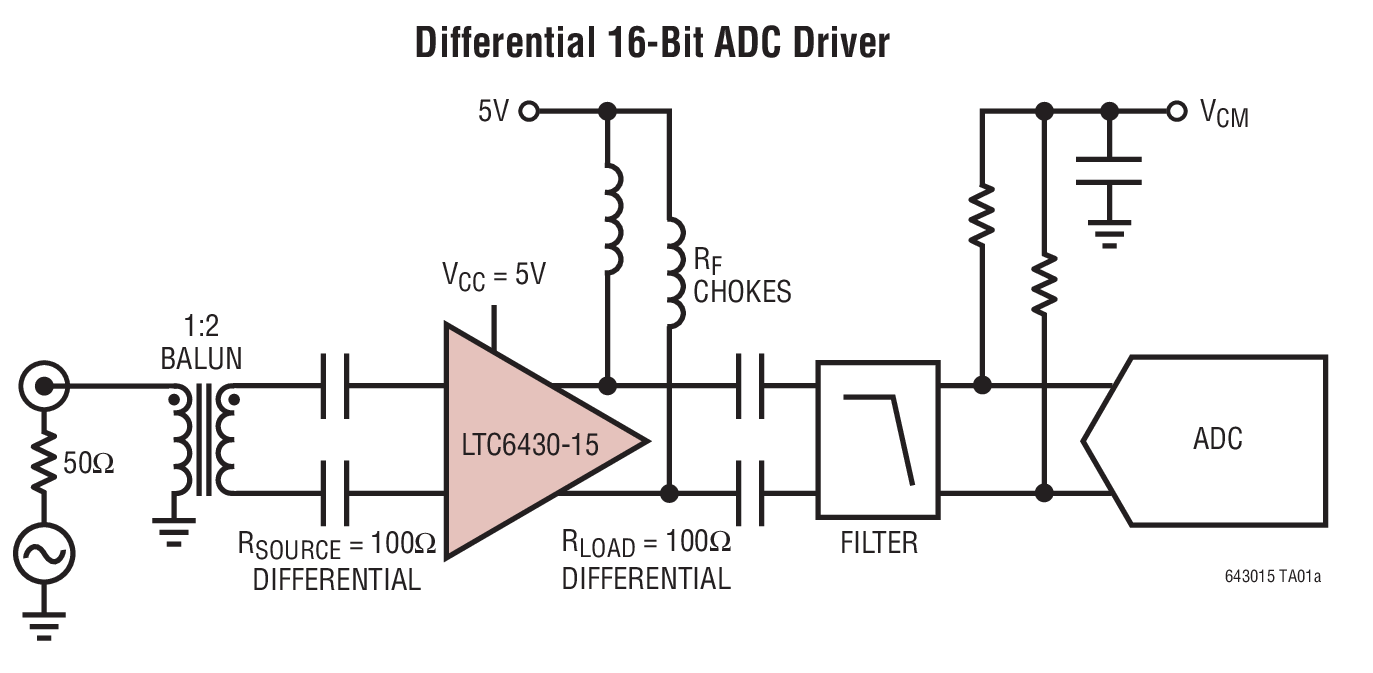

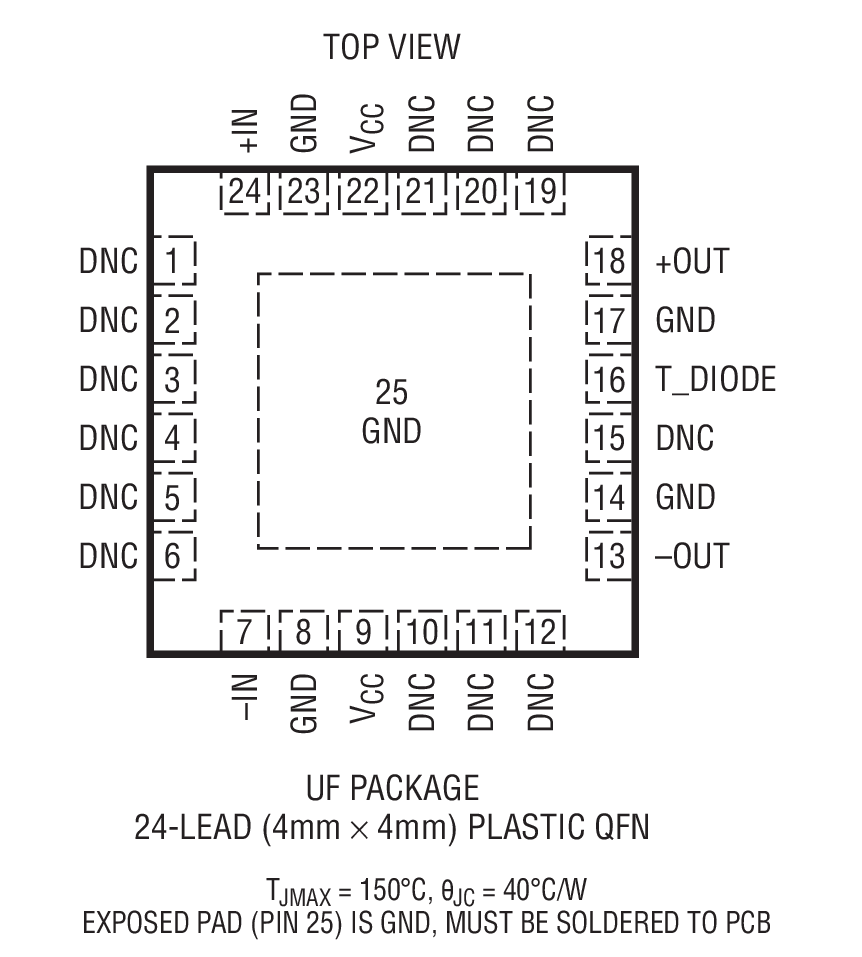

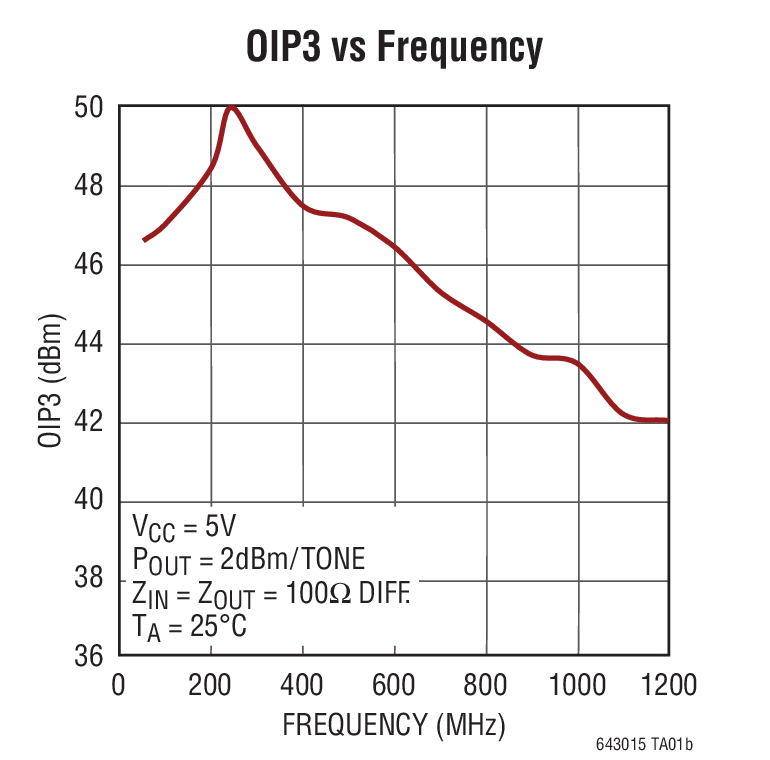

Differential 16-Bit ADC Driver OIP3 vs Frequency Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 6

应用笔记 2

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
RF混频器 1
LTC5551
量产 300MHz 至 3.5GHz 超高动态范围下变频混频器
低噪声放大器(LNA)和功率放大器 1
LTC6431-15
推荐用于新设计 50Ω 增益部件 IF 放大器
模数转换器(ADC) 2
LTC2208
量产 16 位、130Msps ADC
LTC2158-14
不推荐用于新设计 双通道、14 位、310Msps ADC
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

Sys-Parameter Models for Keysight Genesys

Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.

打开工具

评估套件

eval board
schematic 3
DC2153A

300MHz至1700MHz差分ADC驱动器/IF/RF放大器LTC6430-15演示板

立即购买 更多内容

产品详情

演示电路2153A内置LTC6430-15差分ADC/IF放大器。LTC6430-15具有15.2dB功率增益，属于LTC6430-YY放大器系列。





eval board
schematic 5
schematic 6
schematic 7
schematic 8
schematic 9
schematic 10
DC1946A

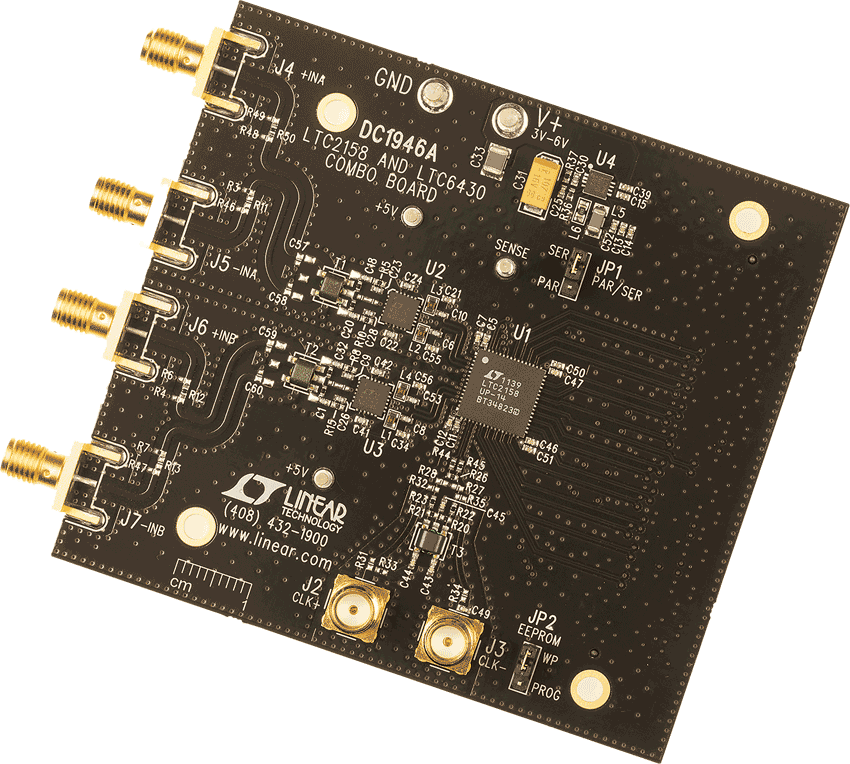

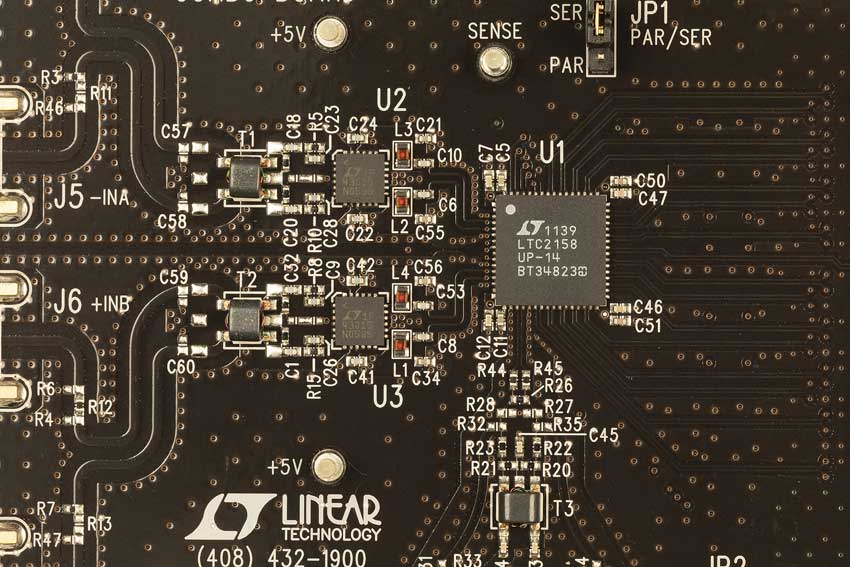

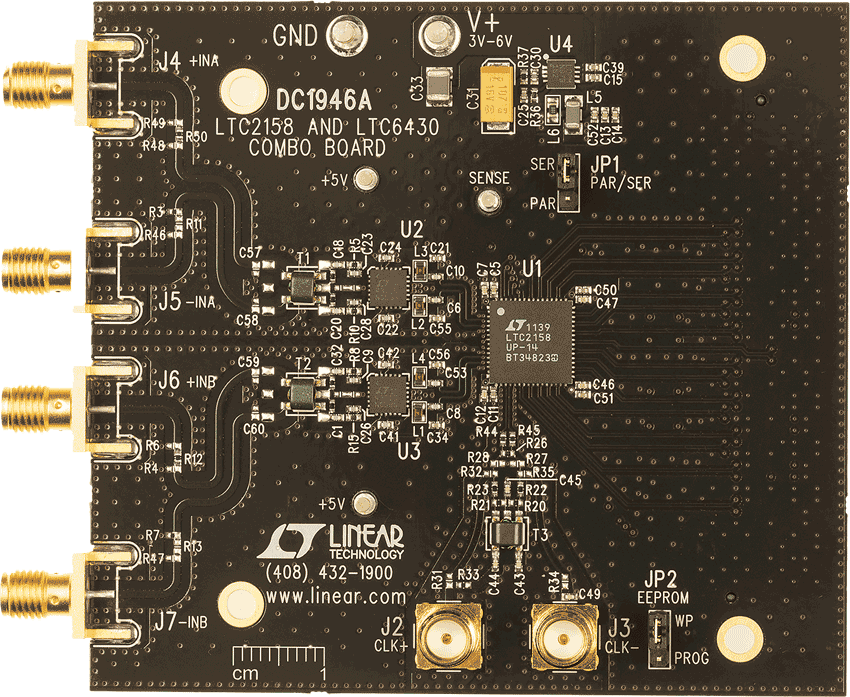

LTC6430-15 with LTC2158-14 Combo Demoboard | 15dB IF Amplifier with 14-bit 310Msps Dual ADC, requires DC1371

立即购买 更多内容

产品详情

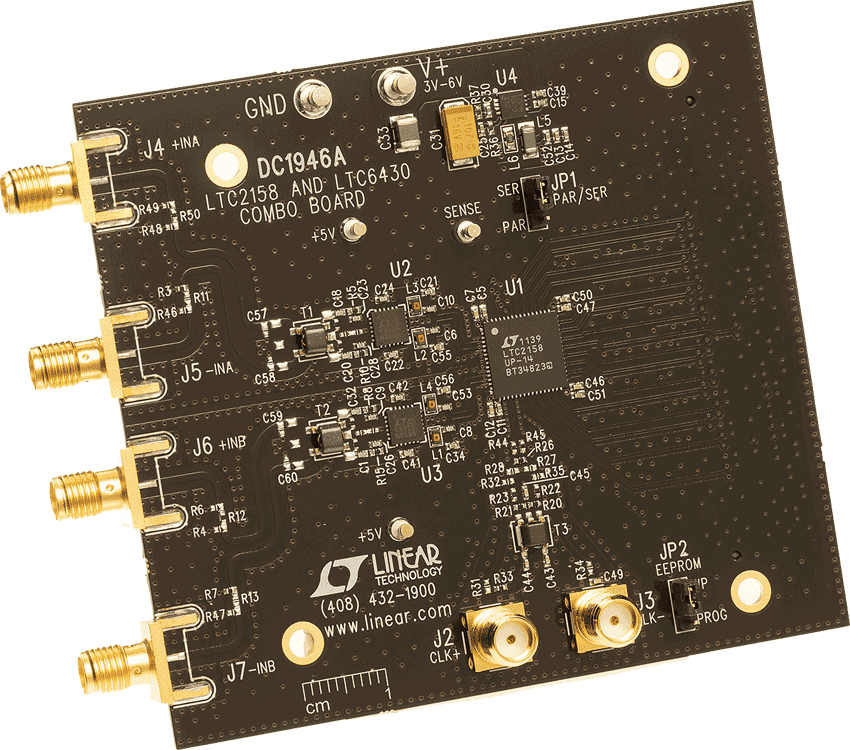

演示电路1946A支持LTC6430和LTC2158高速ADC。它专门针对包括LTC6430高速放大器的应用而设计，具有15dB增益。





eval board
schematic 11
DC2090A

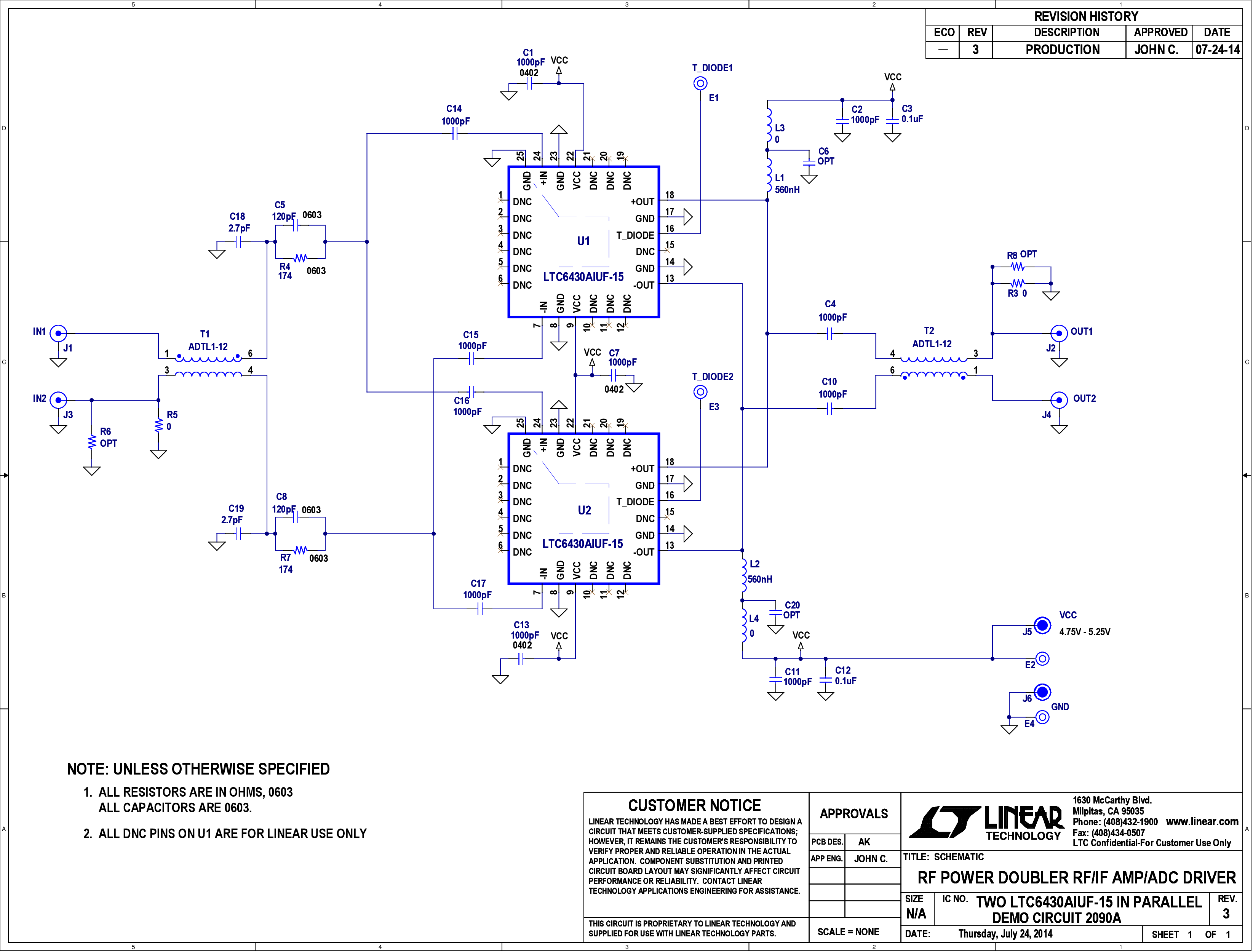

LTC6430-15 Demo Board | 50MHz to 1200MHz Parallel Connected, Boosted OIP3, ADC/IF Amplifier

立即购买 更多内容

产品详情

演示电路2090A内置两个输入和输出端并联的LTC6430-15差分ADC/IF放大器，将每个放大器的输出三阶交调截点(OIP3)和输出功率提升至约3dB及以上。并行连接将差分输入和输出阻抗降低一半，因此复合放大器具有50Ω差分输入和输出阻抗。该演示电路使用1:1巴伦变压器将差分I/O阻抗转换为50Ω单端阻抗，以便使用大多数RF测试设备轻松评估DC2090A。
DC1774A-B
LTC6430-15 400-1000MHz board

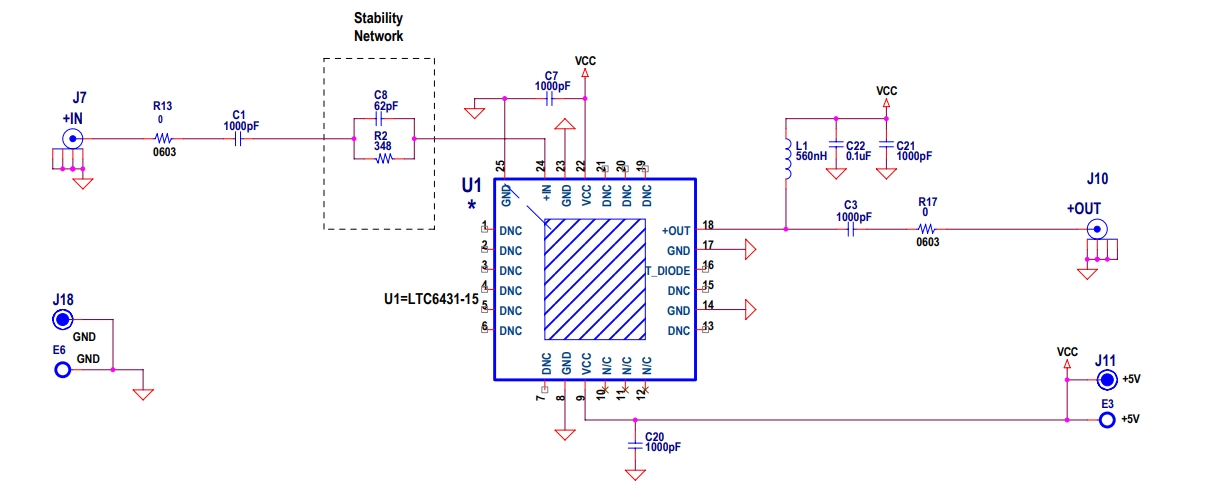

DC1774A-C - Schematic
DC2032A
LTC6430-15 75Ω IF Amplifier board

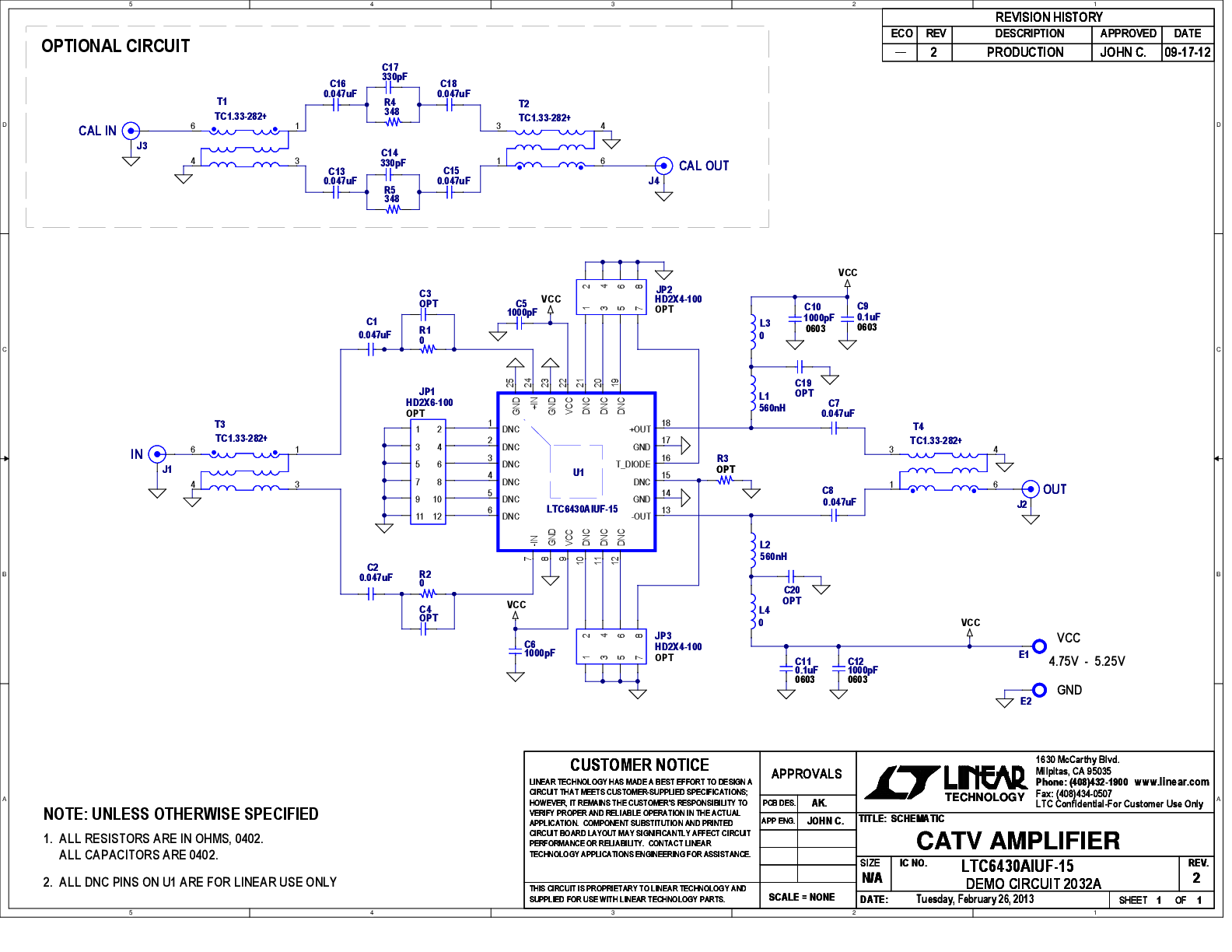

DC2032A - Schematic
DC2153A
300MHz至1700MHz差分ADC驱动器/IF/RF放大器LTC6430-15演示板

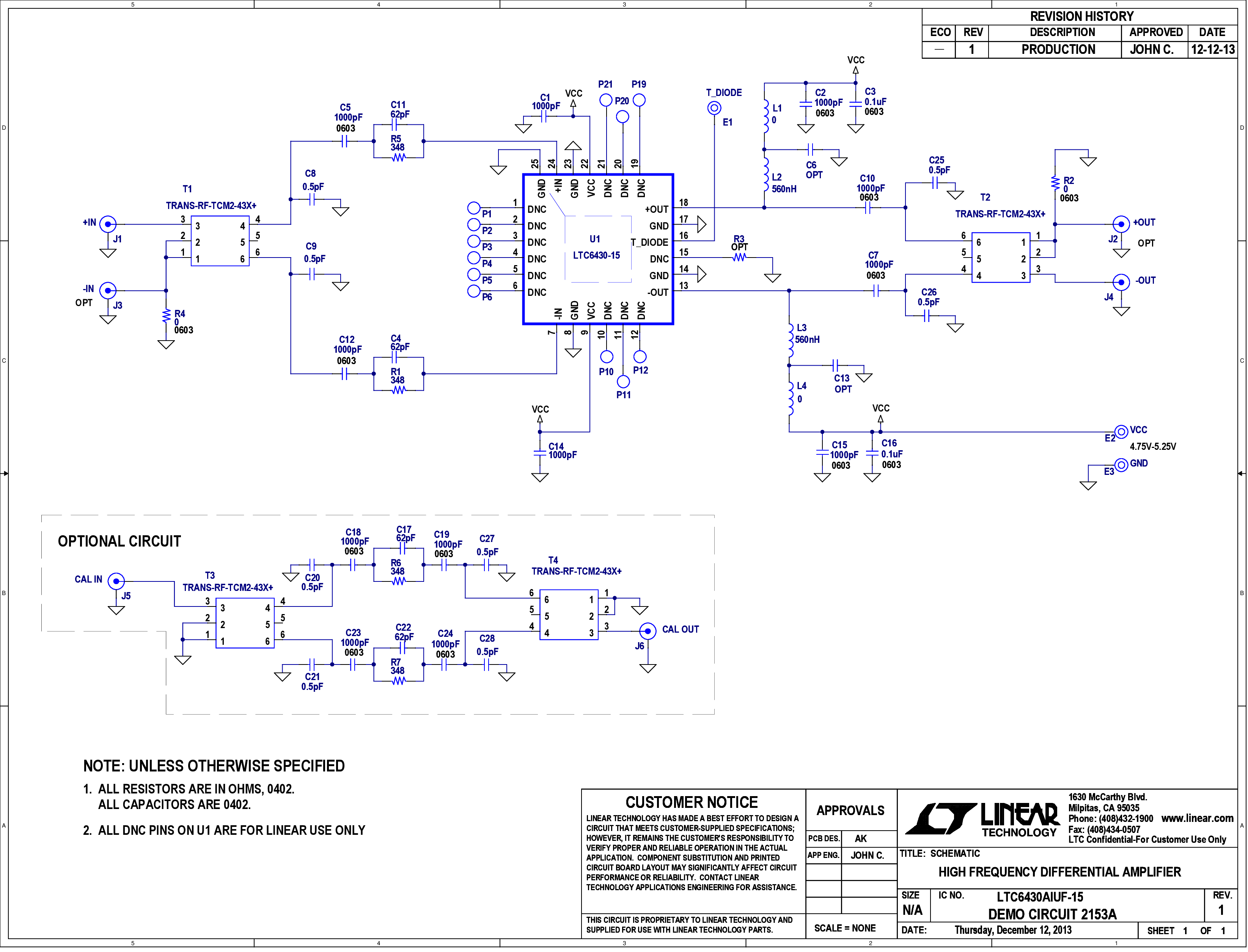

DC2153A - Schematic
DC1774A-A
LTC6430-15 100-400MHz board
DC1774A-C - Schematic
DC1946A
LTC6430-15 with LTC2158-14 Combo Demoboard | 15dB IF Amplifier with 14-bit 310Msps Dual ADC, requires DC1371

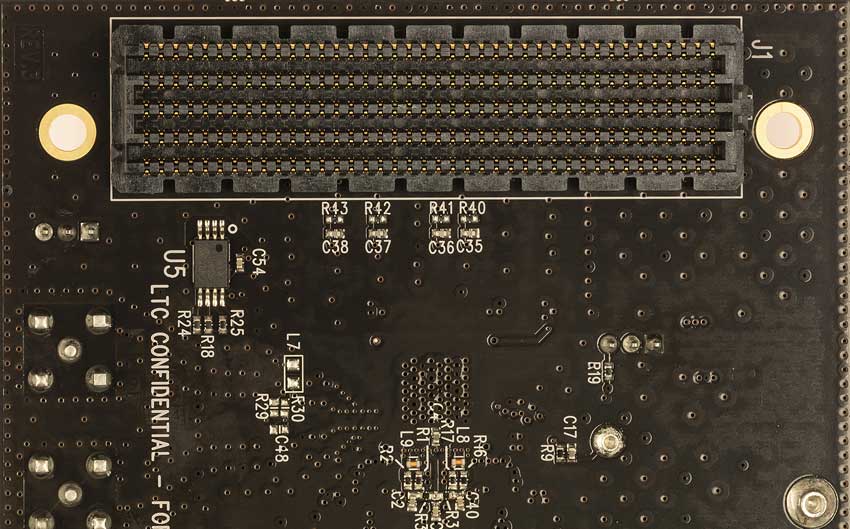

DC1946A Demo Board DC1946A Demo Board DC1946A Demo Board DC1946A Demo Board DC1946A Demo Board DC1946A - Schematic
