概览
优势和特点
- 20MHz 至 1700MHz 带宽
- 15.5dB 功率增益

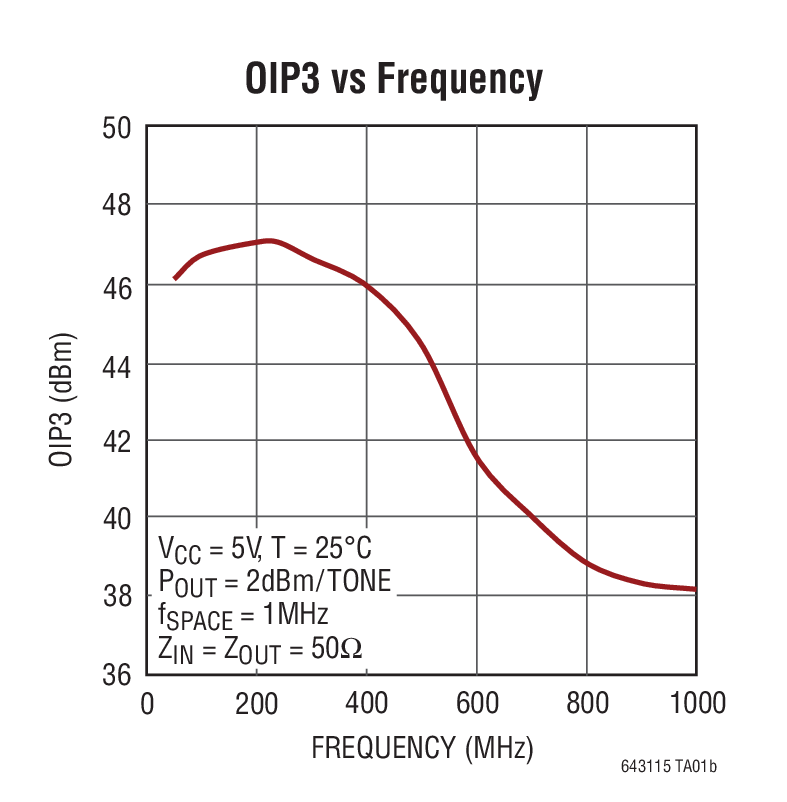

- 在 240MHz 时具有 47dBm OIP3 (驱动一个 50Ω 负载时)
- 在 240MHz 时 NF = 3.33dB
- 1nV/√Hz 总输入噪声
- 在高达 1.2GHz 频率下 S11 < –15dB
- 在高达 1.2GHz 频率下 S22 < –15dB
- > 2VP-P 线性输出摆幅
- P1dB = 20.6dBm
- DC 功率 = 450mW
- 50Ω 单端操作
- 不易受到 VCC 变化的影响
- A 级器件在 240MHz 频率下进行了 100% 的 OIP3 测试
- 输入 / 输出在内部匹配至 50Ω
- 单 5V 电源
- 可实现无条件稳定
产品详情
LTC®6431-15 是一款具卓越线性度 (在高于 1000MHz 频率下) 以及低相关输出噪声的增益部件放大器。
高线性度、低噪声和低功率耗散的独特组合使该器件成为许多信号链路应用的理想选择。LTC6431-15 易于使用，所需的外部组件极少。其输入 / 输出在内部匹配至 50Ω，且仅从单 5V 电源吸收 90mA 电流。
片内偏置和温度补偿功能可在环境变化的情况下保持器件性能。

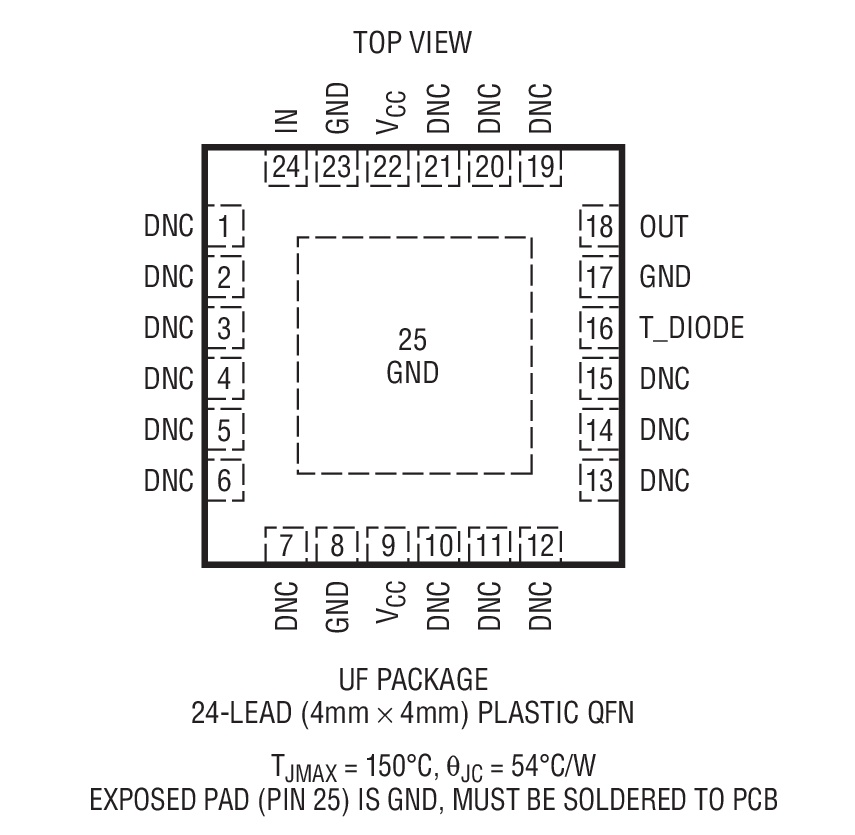

LTC6431-15 采用一种高性能 SiGe BiCMOS 工艺，以实现与类似 GaAs 放大器相当的绝佳可重复性。所有 A 级 LTC6431-15 器件的 OIP3 指标均在 240MHz 频率下进行测试并提供相关保证。LTC6431-15 采用具有裸露衬垫的 4mm x 4mm 24 引脚 QFN 封装，旨在改善热管理并实现低电感。
应用
- 单端 IF 放大器
- ADC 驱动器
- CATV
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-
R561 Reliability Data3/23/2018
-
DC1774A-C - Demo Manual2/15/2013
-
+50dBm OIP3 at 240MHz2/3/2014
-
High Speed Amplifiers/ADC Drivers4/29/2015
工具及仿真模型
S参数
S2P
LTC6431-15 S-Parameters
84.00K
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
配套产品推荐
LTC6431-15 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC6431AIUF-15#PBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC6431AIUF-15#TRPBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC6431BIUF-15#PBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC6431BIUF-15#TRPBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R561 Reliability Data |
