LTC2208

16 位、130Msps ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 采样速率：130Msps
  • 78dBFS 噪声层
  • 100dB SFDR (无寄生动态范围)
  • 在 250MHz 时的 SFDR > 83dB (1.5VP-P 输入范围)
  • PGA前端 (2.25VP-P 或 1.5VP-P 输入范围)
  • 700MHz 满功率带宽 S/H (采样及保持)
  • 任选的内部高频颤动
  • 任选的数据输出随机函数发生器
  • LVDS 或 CMOS 输出
  • 单 3.3V 电源
  • 功耗：1.25W
  • 时钟占空比稳定器
  • 引脚兼容的 14 位器件版本
  • 130Msps：LTC2208 (16 位)，LTC2208-14 (14 位)

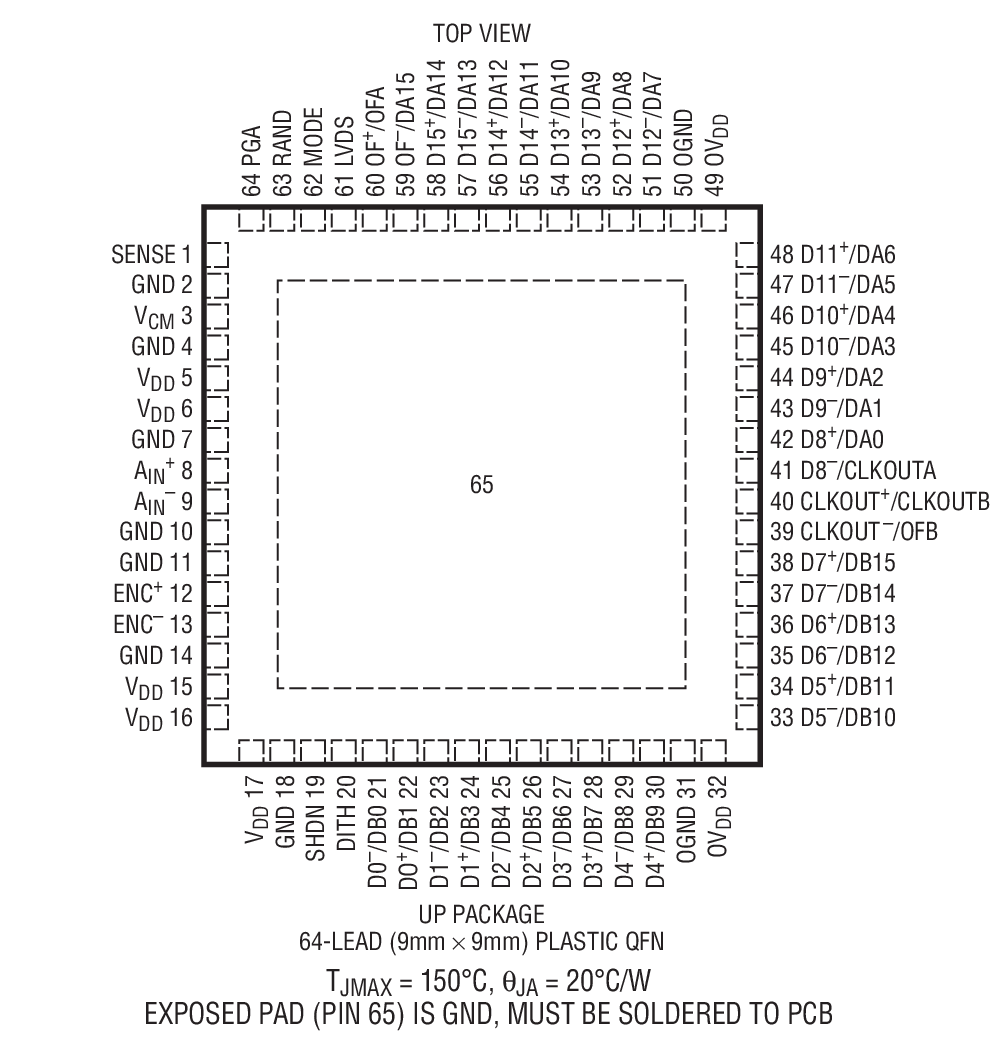

  • 64 引脚 (9mm x 9mm) QFN 封装
更多细节
show more Icon

LTC®2208 是一款130Msps、采样 16 位 A/D 转换器，专为对具有高达 700MHz 输入频率的高频、宽动态范围信号进行数字化处理而设计。可以利用 PGA 前端对该 ADC 的输入范围实施优化。

LTC2208 非常适合于要求苛刻的通信应用，其 AC 性能包括78dBFS 噪声层和 100dB 无寄生动态范围 (SFDR)。70fsRMS 的超低抖动实现了高输入频率的欠采样和卓越的噪声性能。最大 DC 规格包括整个温度范围内的 ±4LSB INL、±1LSB DNL (无漏失码)。

数字输出可以是差分 LVDS 或单端 CMOS。CMOS 输出具有两种格式选项，这就是：以全数据速率运行的单根总线或以半数据速率运行的多路分工总线。一个单独的输出电源允许 CMOS 输出摆幅在 0.5V 至 3.3V 的范围内变化。

可利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC¯ 输入进行差分或单端驱动。一个可任选的时钟占空比稳定器在全速和各种时钟占空比条件下实现了高性能。




Applications

  • 电信
  • 接收机
  • 蜂窝基站
  • 频谱分析
  • 成像系统
  • ATE (自动测试设备)



Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC2208

文档

8
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 用户手册
  • 数据手册
  • 技术文章
  • 设计笔记
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 09/28/2009
英文

LTC2208: 16-Bit, 130Msps ADC Data Sheet

打开PDF文件

redirect
964.00K
download

下载 PDF

PDF Vector

PDF

更新 01/12/2010
日文

LTC2208: 16ビット、130Msps ADC データシート

打开PDF文件

redirect
3.00M
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R478 Reliability Data redirect icon

53.86 K

download

下载 PDF

用户手册

3

PDF Vector

PDF

更新 05/22/2012
英文
DC996 - Demo Manual redirect icon

1.00M

download

下载 PDF

PDF Vector

PDF

更新 03/04/2011
英文
DC854C - Demo Manual redirect icon

2.00M

download

下载 PDF

PDF Vector

PDF

更新 03/04/2011
英文
DC854D - Demo Manual redirect icon

2.00M

download

下载 PDF

技术文章

1

PDF Vector

PDF

更新 02/10/2012
中文
将直接转换推向奈奎斯特带宽所面临的挑战 redirect icon

580.00K

download

下载 PDF

设计笔记

1

PDF Vector

HTML

更新 10/01/2005
英文
Design Solutions 44: High Sensitivity Receiver Applications Benefit from Unique Features in 16-Bit 130Msps ADC redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC2208CUP#PBF 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2208CUP#TRPBF 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2208IUP#PBF 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2208IUP#TRPBF 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
软件和型号相关生态系统

软件和型号相关生态系统

部分模型 产品周期 描述

全差分放大器2
LTC6401-20
popup image
Cart

最后购买期限

140MHz IF 的 1.3GHz、低噪声、低失真差分 ADC 驱动器

LTC6417
popup image
Cart

最后购买期限

具快速箝位的 1.6GHz 低噪声、高线性度、差分缓冲器 / 16 位 ADC 驱动器

时钟产生器件1
LTC6950
popup image
Cart

过期

具有时钟分配功能的 1.4GHz 低相位噪声、低抖动 PLL

信号链µModule接收器1
LTM9001-A_-B
popup image
Cart

量产

16 位 IF / 基带接收器子系统


PScope
Info:False

The PScope System is a USB-based product demonstration and data acquisition system for use with high performance ADCs and signal chain receiver family. PScope allows users to evaluate the SNR, SFDR, THD, as well as other key parameters, quickly and easily.

  • file-icon HTML PScope external icon
    •
    LinearLab Tools
    Info:False

    A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.

  • file-icon HTML LinearLab Tools external icon

    • 找不到您所需的软件或驱动?

    申请驱动/软件
    评估套件

    评估套件 7

    reference details image

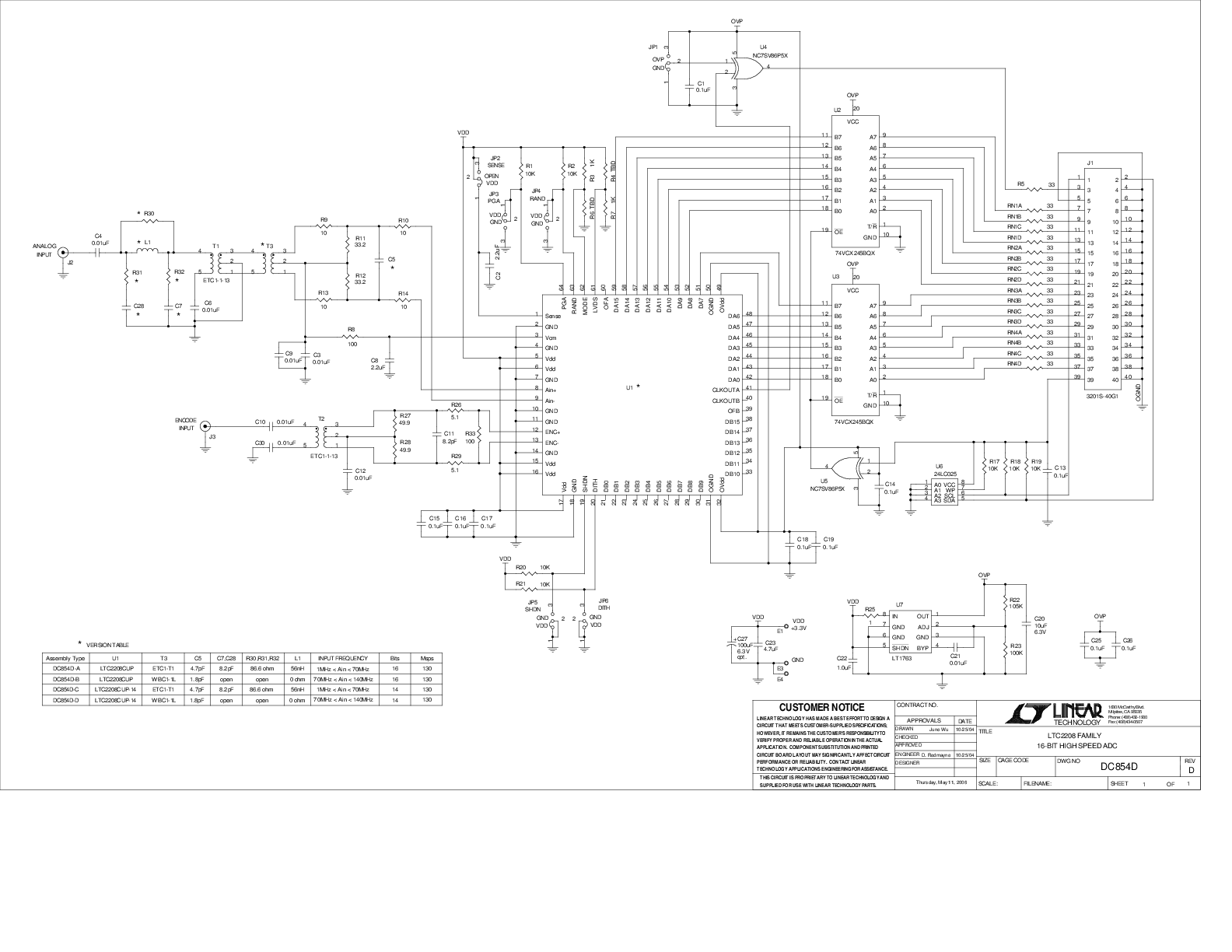

    DC854C-P

    LTC2208IUP | CMOS OUT, 130Msps, 16-Bit ADC, AIN > 140MHz, (Requires DC718)

    reference details image

    DC996B-A

    LTC2208IUP | LVDS OUT, 130Msps, 16-Bit ADC 1MHz < AIN < 70MHz, (Requires DC890 & LVDS_XFMR)

    reference details image

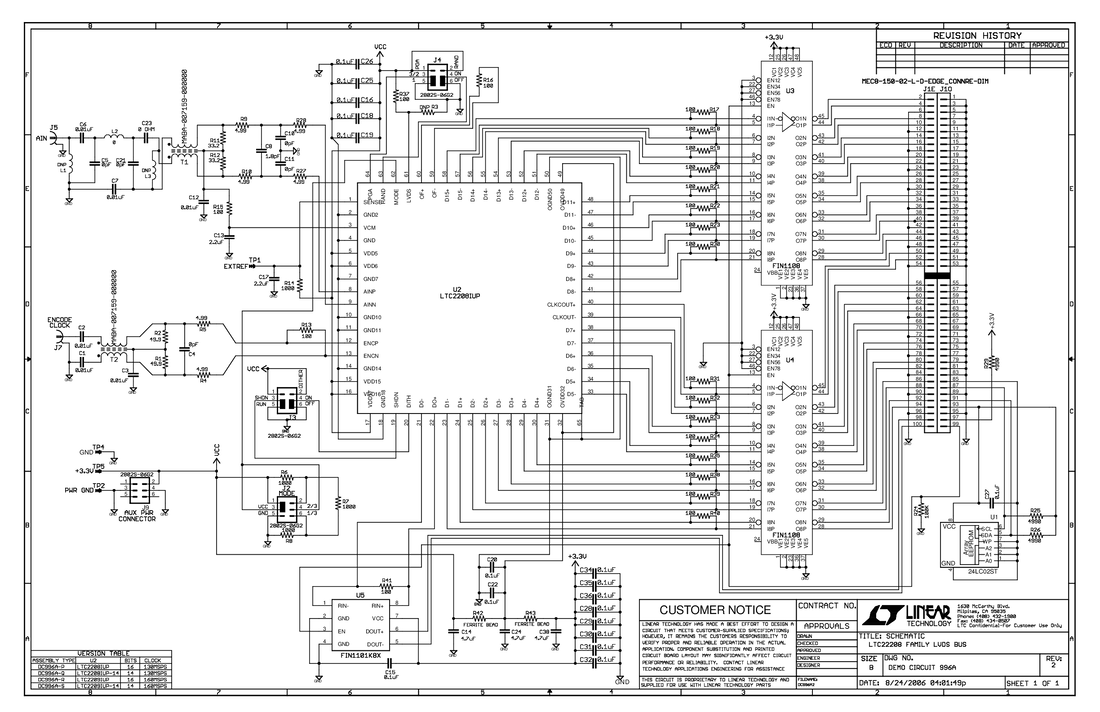

    DC996A-P

    LTC2208IUP | High IF, LVDS OUT, 130Msps, 16-Bit ADC, AIN > 140MHz, (Requires DC890 & LVDS_XFMR)

    reference details image

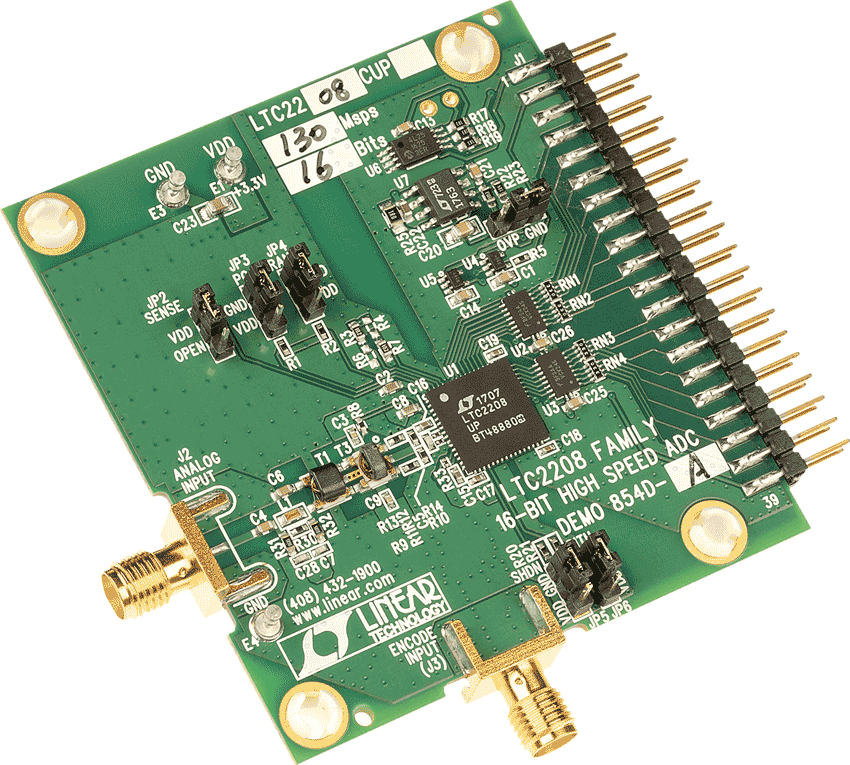

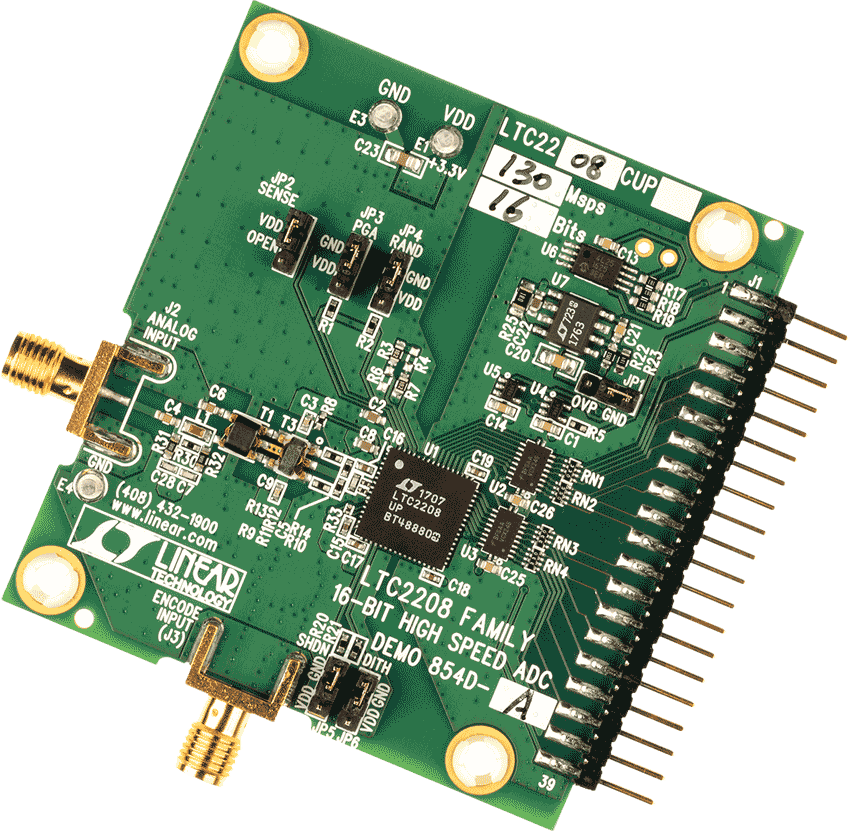

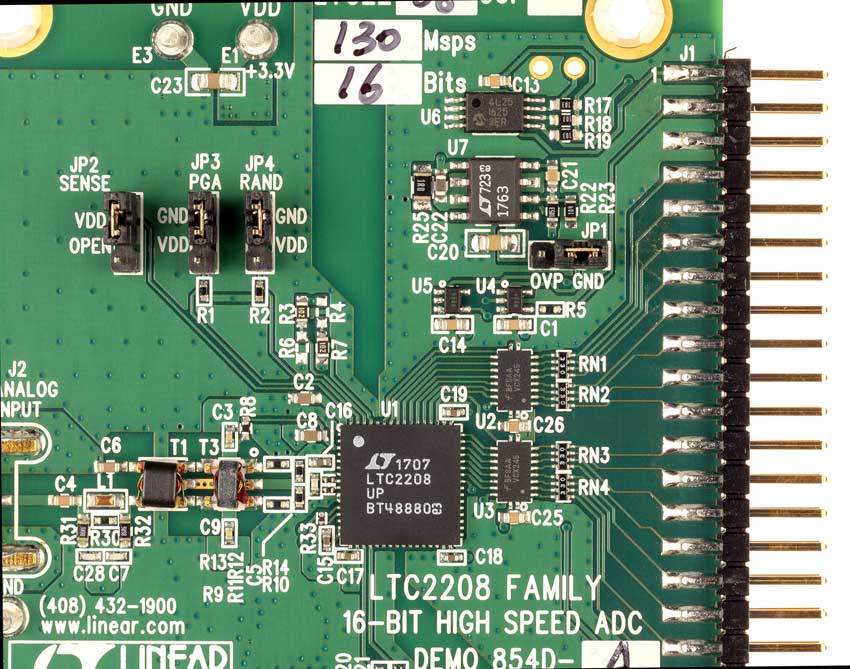

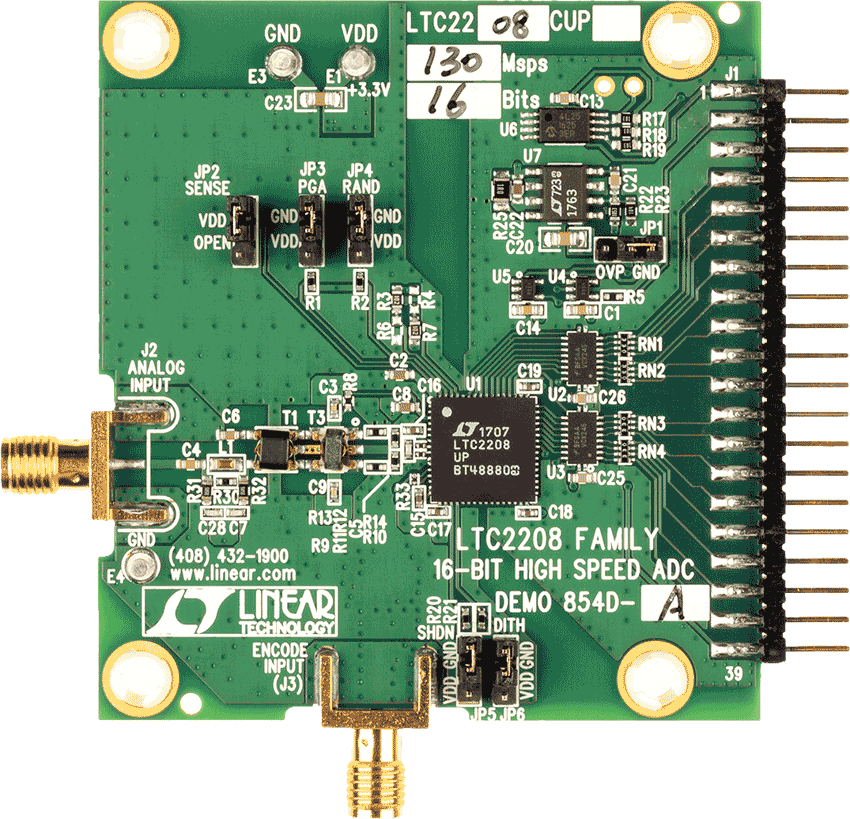

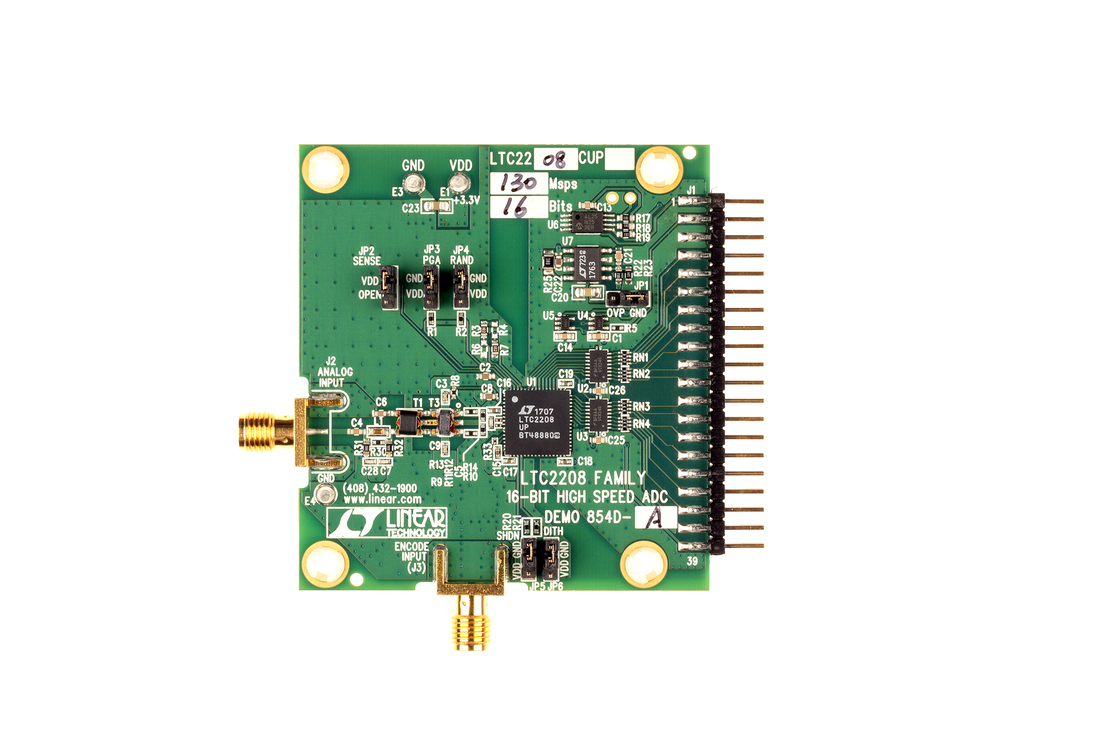

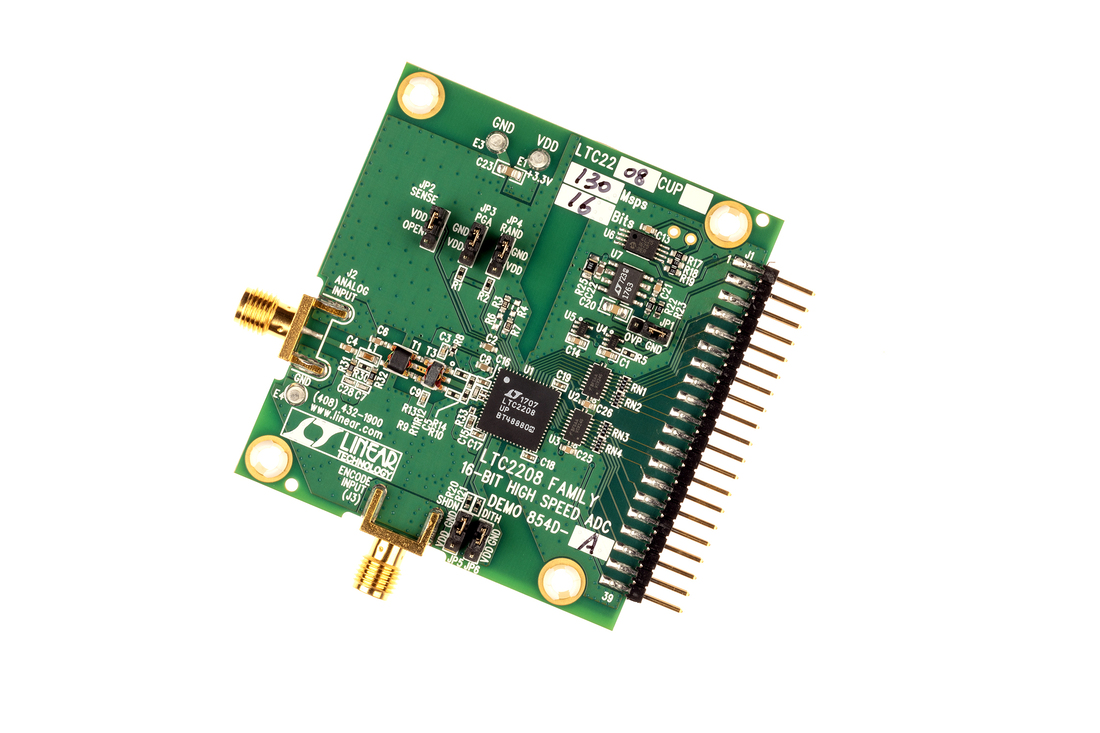

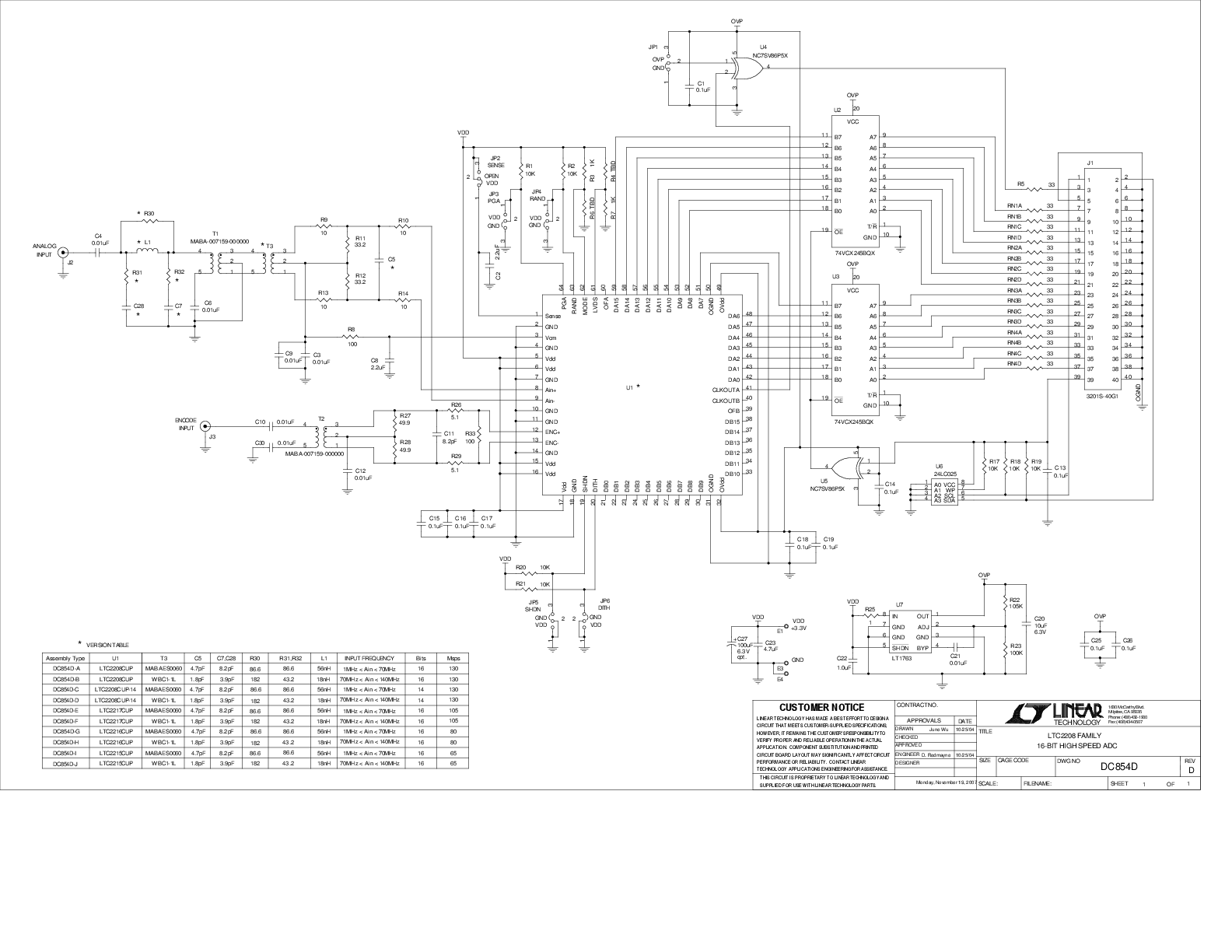

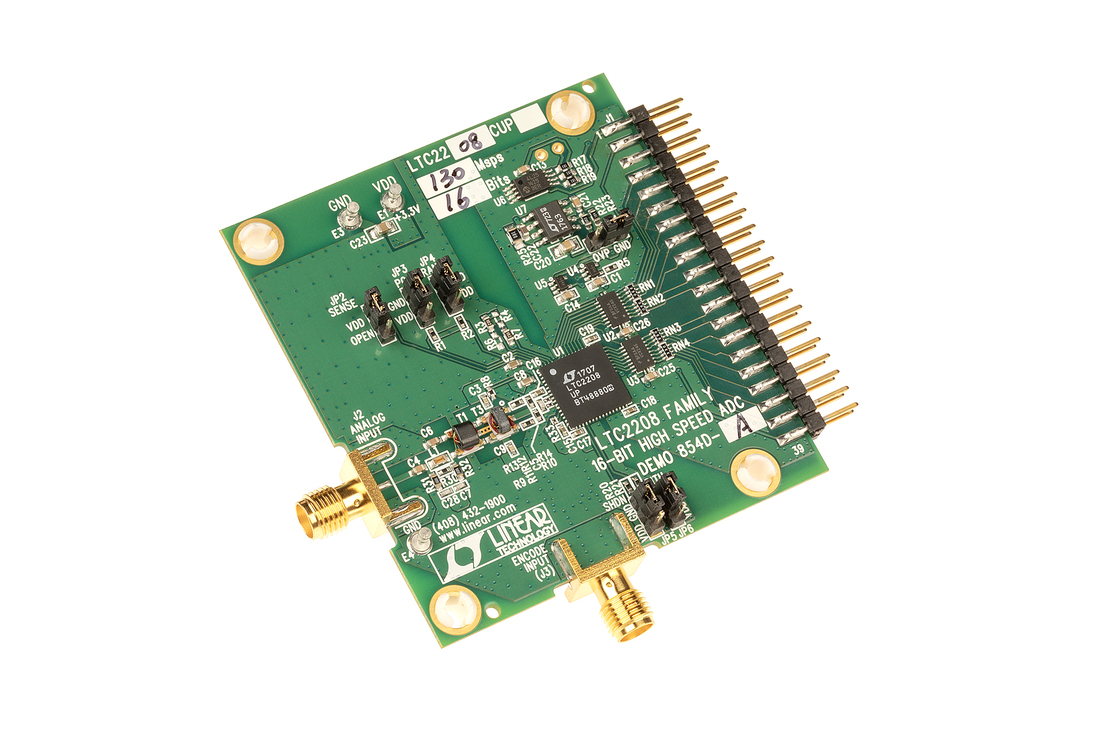

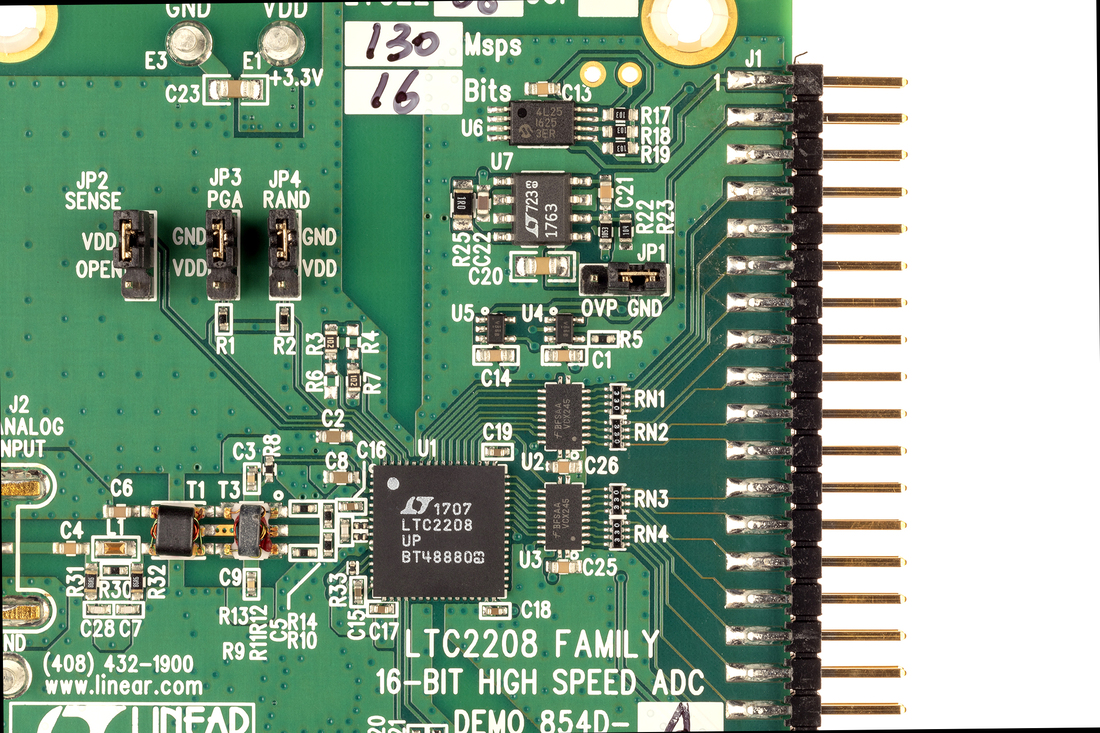

    DC854D-A

    LTC2208IUP | CMOS OUT、130Msps、16位ADC，1MHz < AIN < 70MHz（需要DC718）

    reference details image

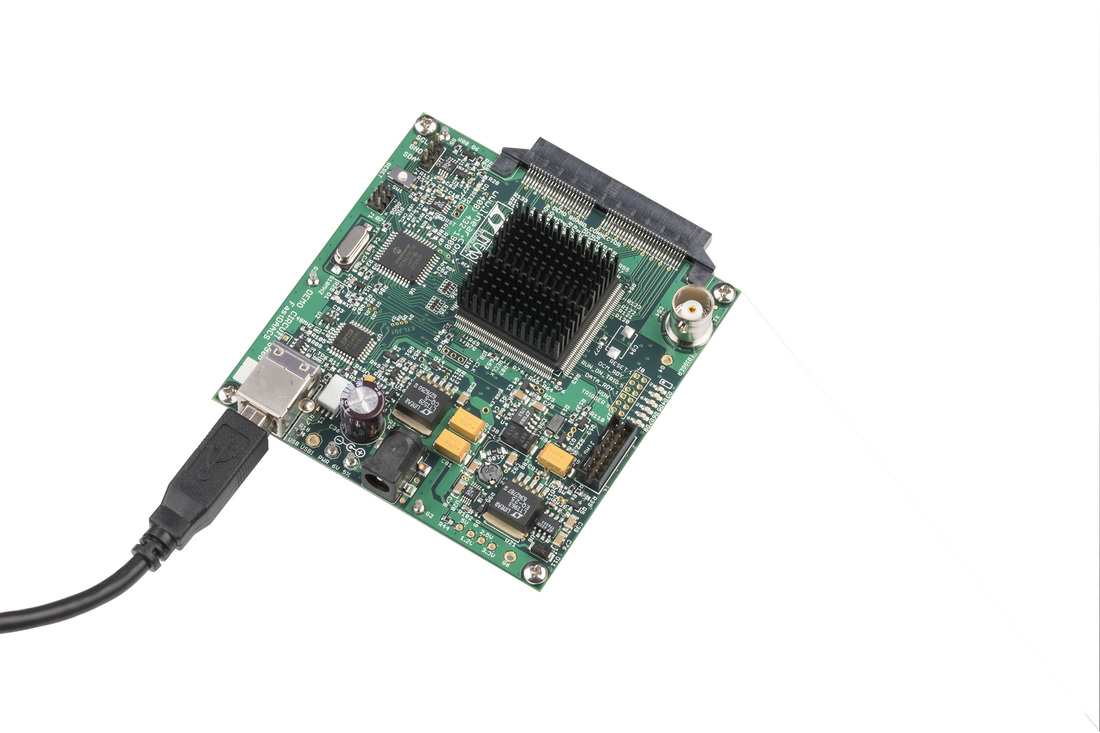

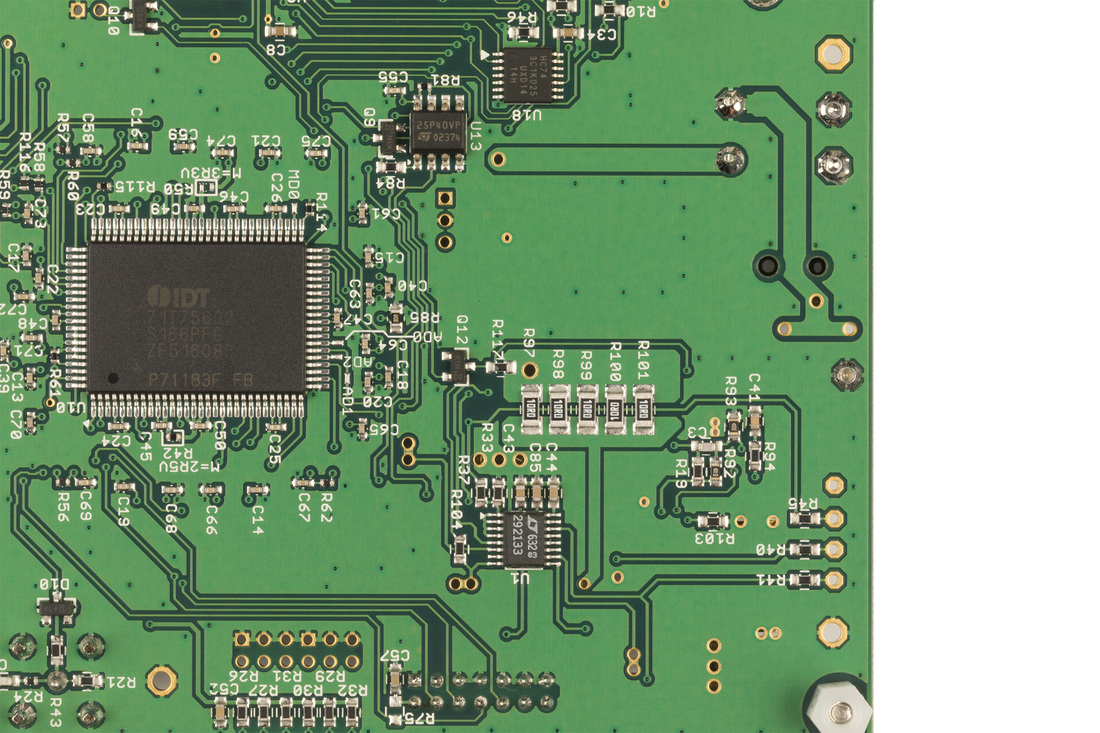

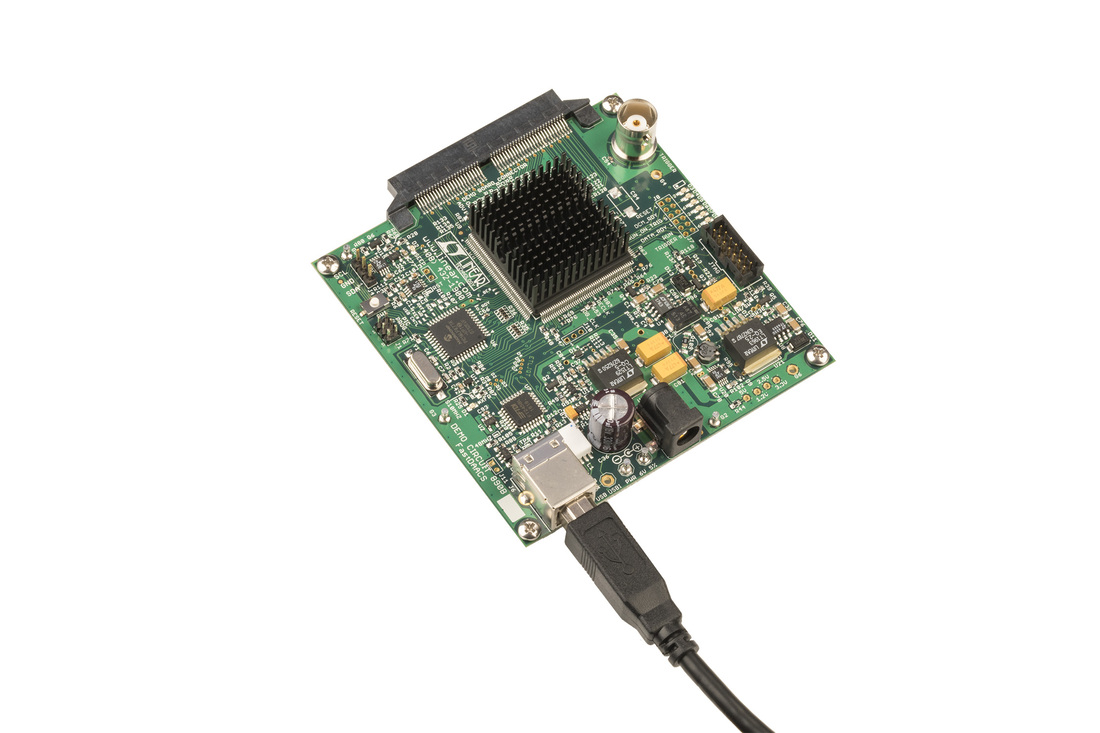

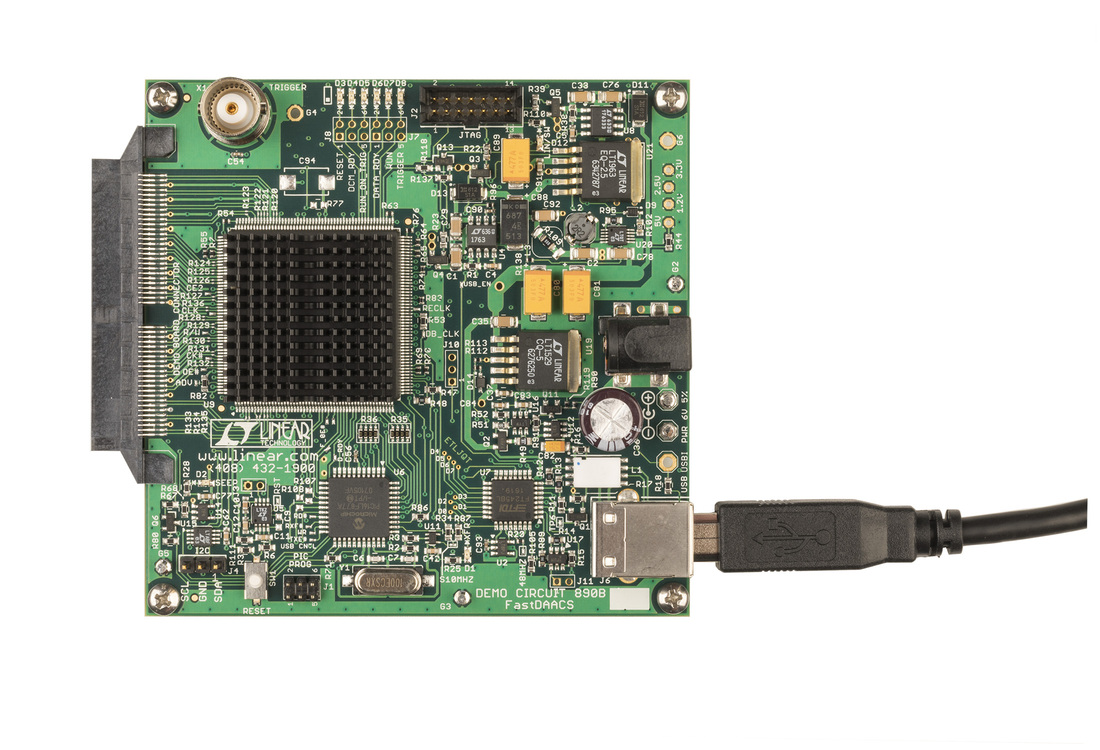

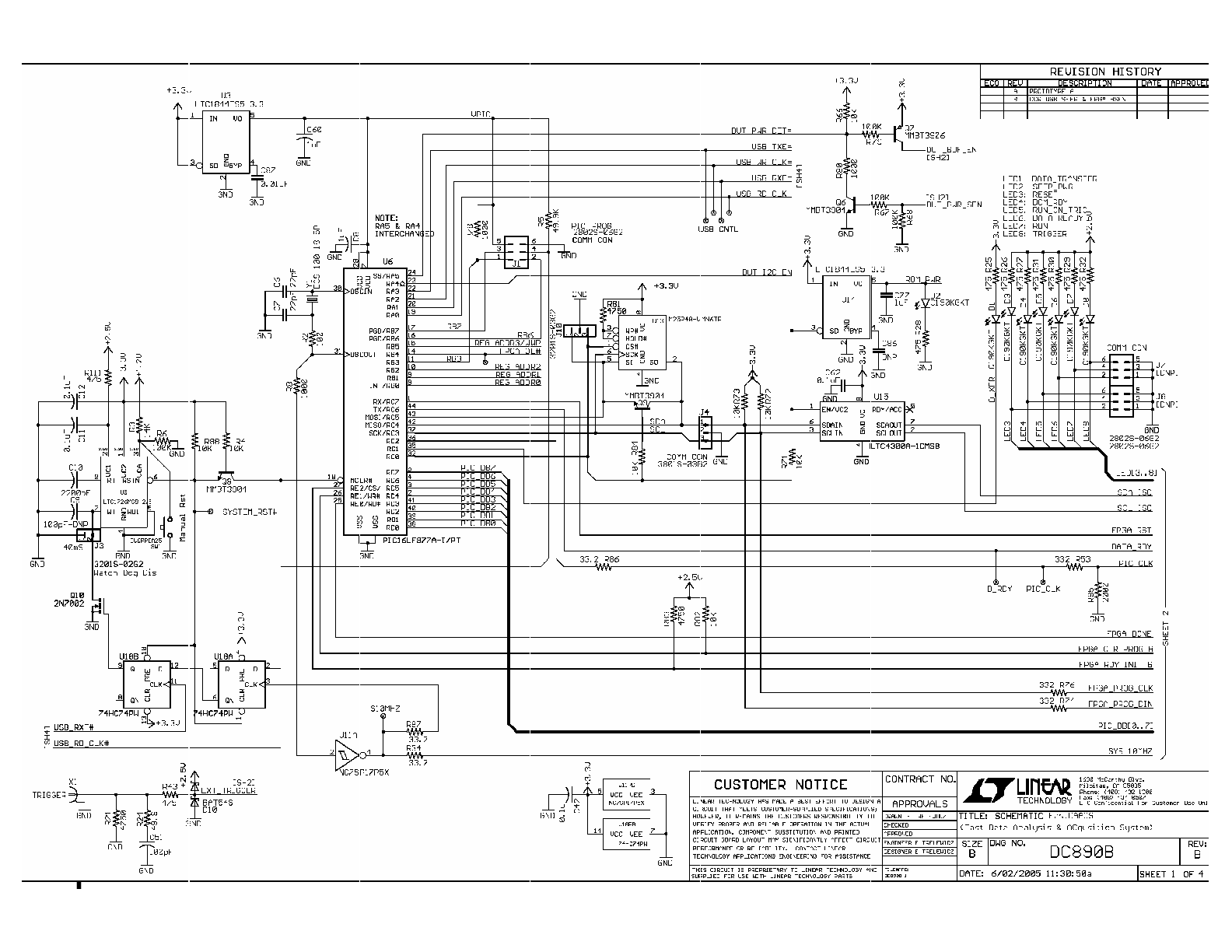

    DC890B

    用于PScope评估套件的USB数据采集控制器（最高250Mbps，CMOS/LVDS）

    reference details image

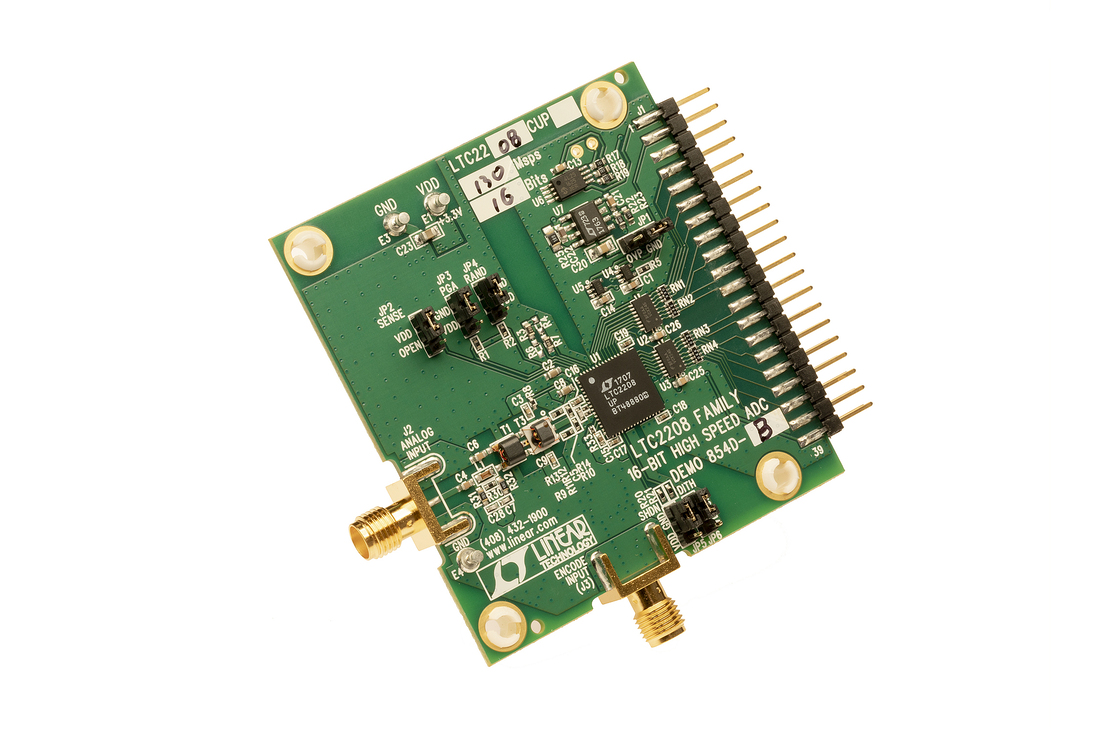

    DC854D-B

    LTC2208IUP | CMOS OUT, 130Msps, 16-Bit ADC, 70MHz < AIN < 140MHz, (Requires DC718)

    reference details image

    DC996B-B

    LTC2208IUP | LVDS OUT, 130Msps, 16-Bit ADC 70MHz < AIN < 140MHz, (Requires DC890 & LVDS_XFMR)

    评估套件7

    evaluation kit item images

    DC854C-P

    LTC2208IUP | CMOS OUT, 130Msps, 16-Bit ADC, AIN > 140MHz, (Requires DC718)
    evaluation kit item images

    DC996B-A

    LTC2208IUP | LVDS OUT, 130Msps, 16-Bit ADC 1MHz < AIN < 70MHz, (Requires DC890 & LVDS_XFMR)
    evaluation kit item images

    DC996A-P

    LTC2208IUP | High IF, LVDS OUT, 130Msps, 16-Bit ADC, AIN > 140MHz, (Requires DC890 & LVDS_XFMR)
    evaluation kit item images

    DC854D-A

    LTC2208IUP | CMOS OUT、130Msps、16位ADC，1MHz < AIN < 70MHz（需要DC718）
    evaluation kit item images

    DC890B

    用于PScope评估套件的USB数据采集控制器（最高250Mbps，CMOS/LVDS）
    evaluation kit item images

    DC854D-B

    LTC2208IUP | CMOS OUT, 130Msps, 16-Bit ADC, 70MHz < AIN < 140MHz, (Requires DC718)
    evaluation kit item images

    DC996B-B

    LTC2208IUP | LVDS OUT, 130Msps, 16-Bit ADC 70MHz < AIN < 140MHz, (Requires DC890 & LVDS_XFMR)
