概览
优势和特点
- 采样速率：130Msps
- 77.1dBFS 噪声层
- 98dB SFDR
- 在 250MHz 的 SFDR > 81dB (1.5VP-P 输入范围)
- PGA 前端 (2.25VP-P 或 1.5VP-P 输入范围)
- 700MHz 满功率带宽 S/H (采样及保持)
- 可选的内部抖动
- 可选的数据输出随机函数发生器
- LVDS 或 CMOS 输出
- 单 3.3V 电源
- 功耗：1.32W
- 时钟占空比稳定器
- 引脚兼容的 16 位器件版本
- 130Msps：LTC2208 (16 位)
- 64 引脚 (9mm x 9mm) QFN 封装
产品详情
LTC®2208-14 是一款 130Msps、采样 14 位 A/D 转换器，专为对具有高达 700MHz 输入频率的高频、宽动态范围信号进行数字化处理而设计。可以利用 PGA 前端对该 ADC 的输入范围实施优化。
LTC2208-14 非常适合于要求苛刻的通信应用，其 AC 性能包括 77.1dBFS 噪声层和 98dB 无寄生动态范围 (SFDR)。70fsRMS 的超低抖动实现了高输入频率的欠采样和卓越的噪声性能。最大 DC 规格包括 ±1.5LSB INL、±0.5LSB DNL (无漏失码)。
数字输出可以是差分 LVDS 或单端 CMOS。CMOS 输出具有两种格式选项，这就是：以全数据速率运行的单根总线或以半数据速率运行的多路分工总线。一个单独的输出电源允许 CMOS 输出摆幅在 0.5V 至 3.6V 的范围。
可利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC- 输入进行差分或单端驱动。一个可选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。
应用
- 电信
- 接收机
- 蜂窝基站
- 频谱分析
- 成像系统
- ATE
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (6)
参考资料
-
R478 Reliability Data3/26/2018
-
DC996 - Demo Manual5/22/2012
-
DC854D - Demo Manual3/4/2011
-

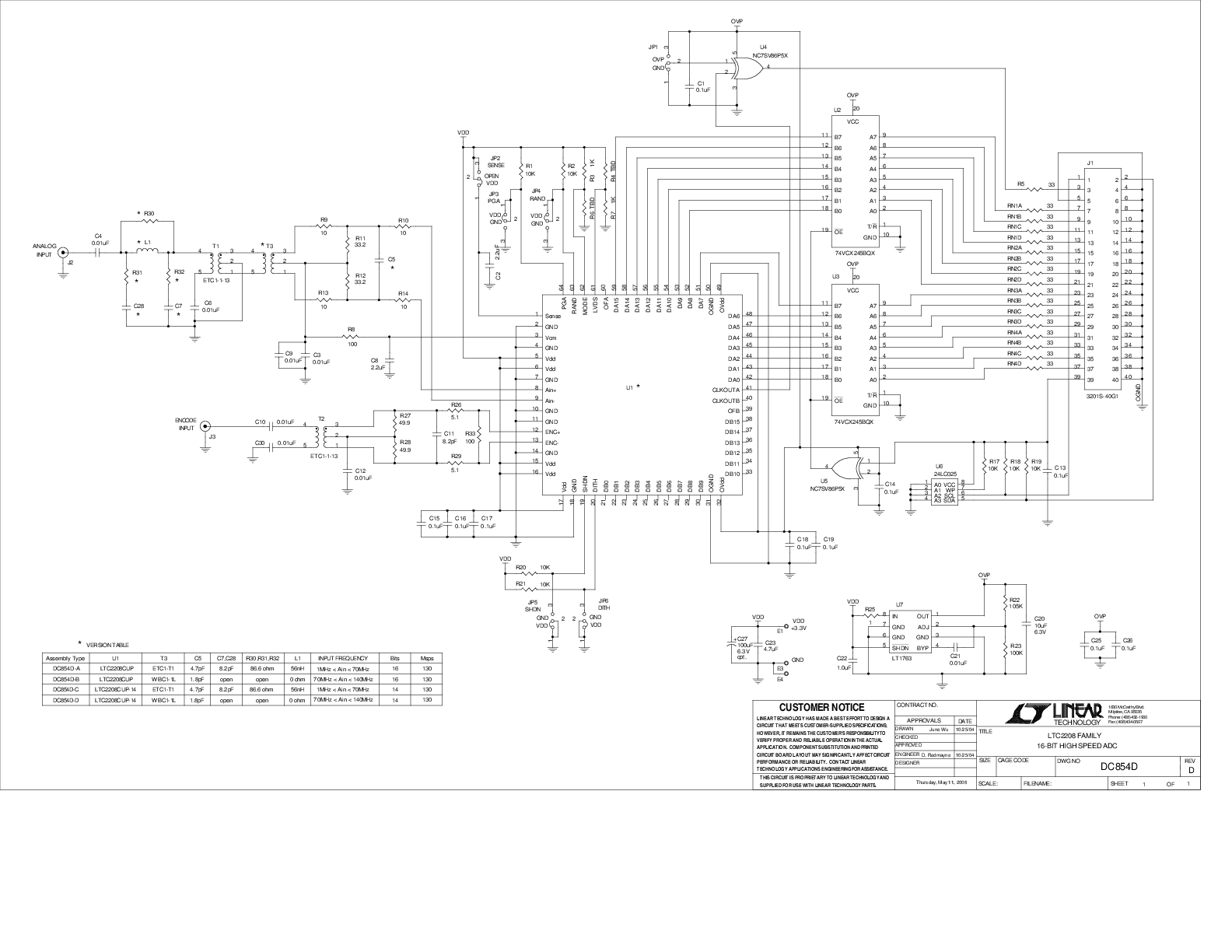

DC854C - Demo Manual3/4/2011
-
高速ADC产品组合（修订版0）8/30/2017
-
High Speed Amplifiers/ADC Drivers4/29/2015
-
Low Power, 16-Bit Dual/Single ADCs11/12/2012
软件代码及系统需求
评估软件
LinearLab Tools
A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.
PScope
The PScope System is a USB-based product demonstration and data acquisition system for use with high performance ADCs and signal chain receiver family. PScope allows users to evaluate the SNR, SFDR, THD, as well as other key parameters, quickly and easily.
工具及仿真模型
IBIS模型
IBS
LTC2208 - IBIS Model
234.00K
配套产品推荐
LTC2208-14 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC2208CUP-14#PBF | 材料声明 | 质量和可靠性 | 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP) | |
| LTC2208CUP-14#TRPBF | 材料声明 | 质量和可靠性 | 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP) | |
| LTC2208IUP-14#PBF | 材料声明 | 质量和可靠性 | 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP) | |
| LTC2208IUP-14#TRPBF | 材料声明 | 质量和可靠性 | 64-Lead QFN (9mm x 9mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R478 Reliability Data |
