同类型推荐
概览
优势和特点
-
低相位噪声和抖动
-
附加抖动：18fsRMS (12kHz 至 20MHz)
-
附加抖动：85fsRMS (10Hz 至 奈奎斯特频率)
-
EZSync™ 多芯片时钟边沿同步
-
具有锁定指示器的完整 PLL 内核
-
－226dBc/Hz 归一化带内相位噪声层
-
－274dBc/Hz 归一化 1/f 相位噪声
-
1.4GHz 最大 VCO 输入频率
-
四个独立的低噪声 1.4GHz LVPECL 输出
-
一个 LVDS/CMOS 可配置输出
-
5 个可独立地编程的分频器 (覆盖从 1 至 63 的所有整数)
-
5 个可独立地编程的 VCO 时钟周期延迟 (覆盖从 0 至 63 的所有整数)
-
－40°C 至 105°C 结温范围
产品详情
LTC®6950 是一款具时钟分配功能的低相位噪声整数 N 频率合成器内核。LTC6950 可提供高频、高分辨率数据采集系统中所需的低相位噪声时钟信号。
频率合成器包含一个完整的低噪声 PLL 内核，以及一个可编程基准分频器 (R)、一个可编程反馈分频器 (N)、一个相位 / 频率检测器 (PFD) 和一个低噪声充电泵 (CP)。LTC6950 的时钟分配部分提供了多达 5 个基于 VCO 输入的输出。每个输出进行个别编程，以利用从 1 至 63 的任何整数对 VCO 输入频率进行分频，并使输出延迟 0 至 63 个 VCO 时钟周期。其中的 4 个输出具有能够在高达 1.4GHz 频率下运作的非常低噪声、低偏斜 LVPECL 逻辑信号。第 5 个输出可选择为 LVDS (800MHz) 或 CMOS (250MHz) 逻辑类型。另外，还通过编程使该输出产生一个基于 VCO 输入或基准分频器输出的输出信号。
Applications
-
对高速、高分辨率 ADC、DAC 和数据采集系统进行定时
-
低抖动时钟产生和分配
产品生命周期
最后一次采购
该系列中的所有产品将很快停产。请联系ADI公司销售部或代理商安排最后一次采购，并阅读“停产信息”以了解最后下单和收货的时限。

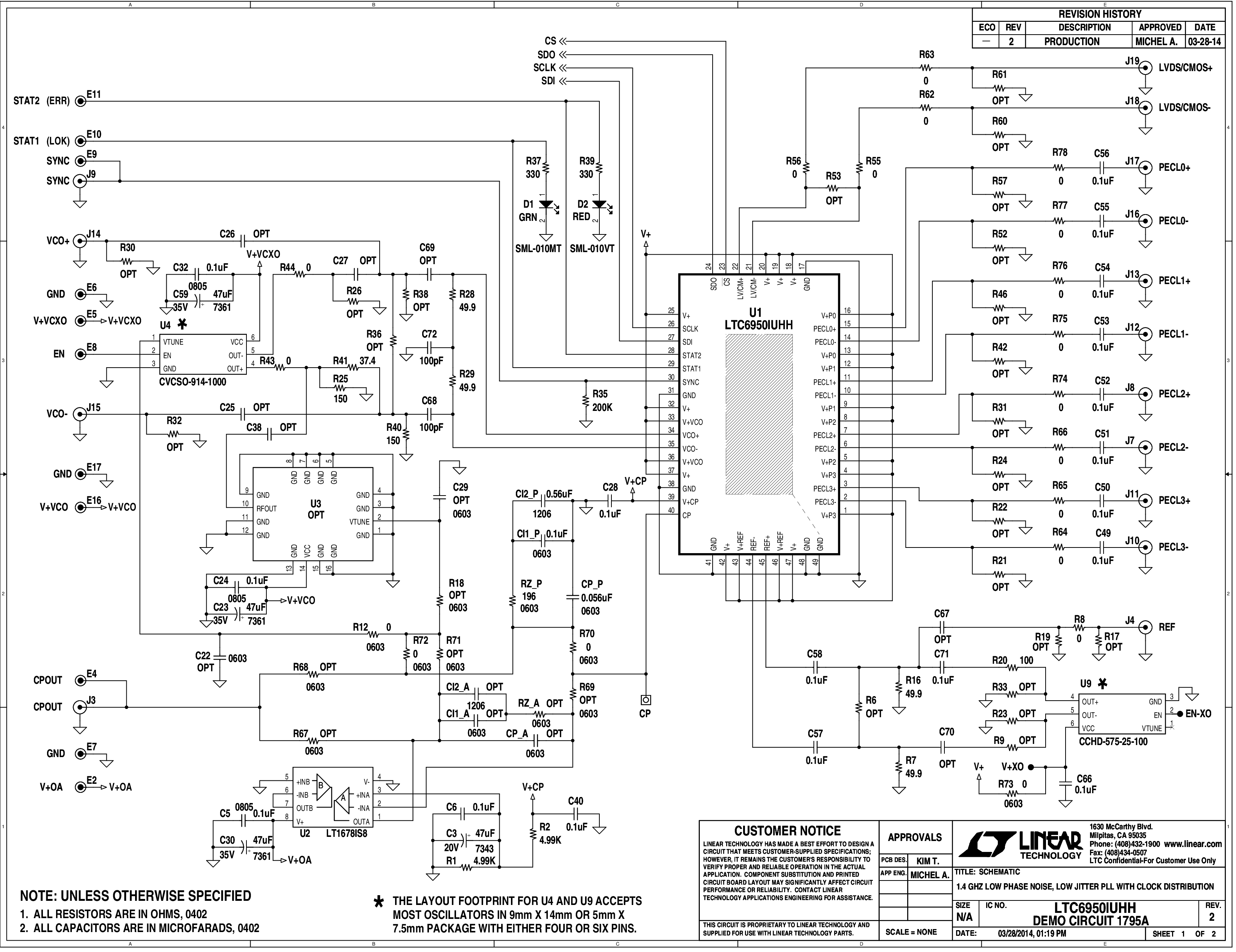

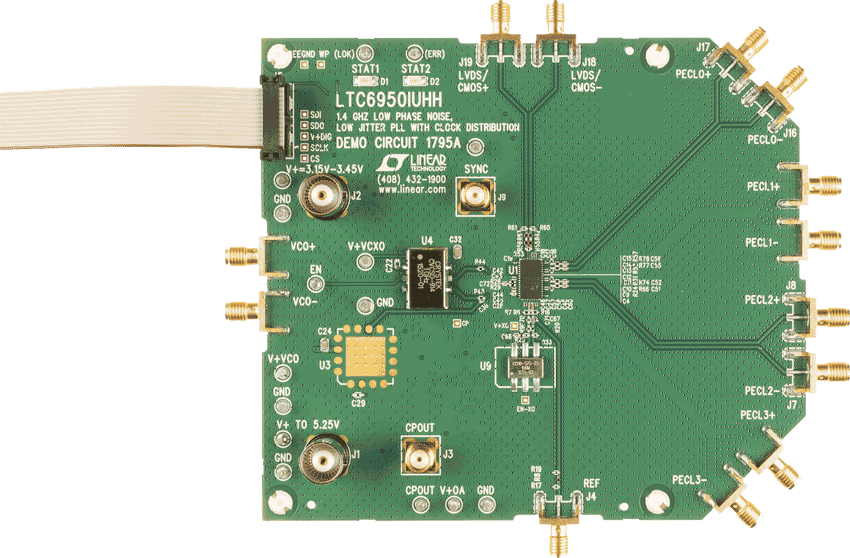

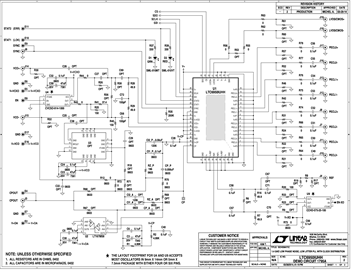

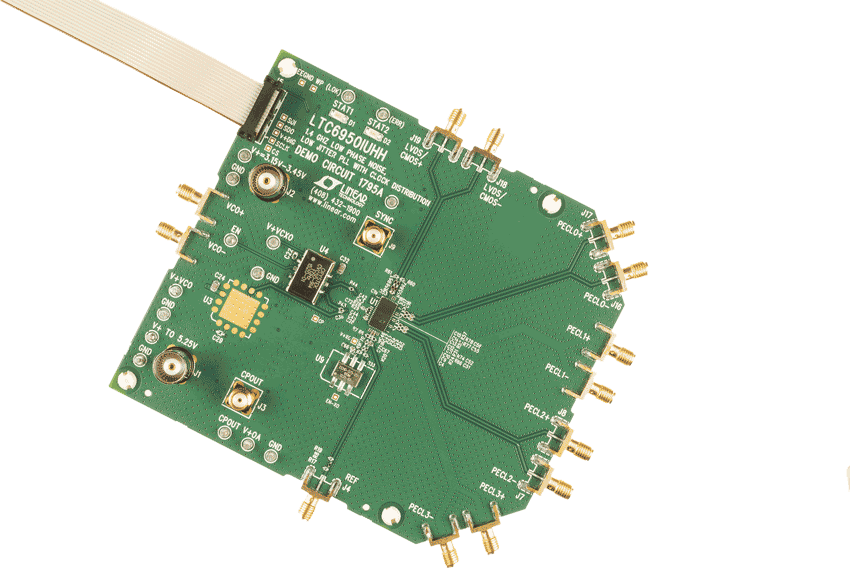

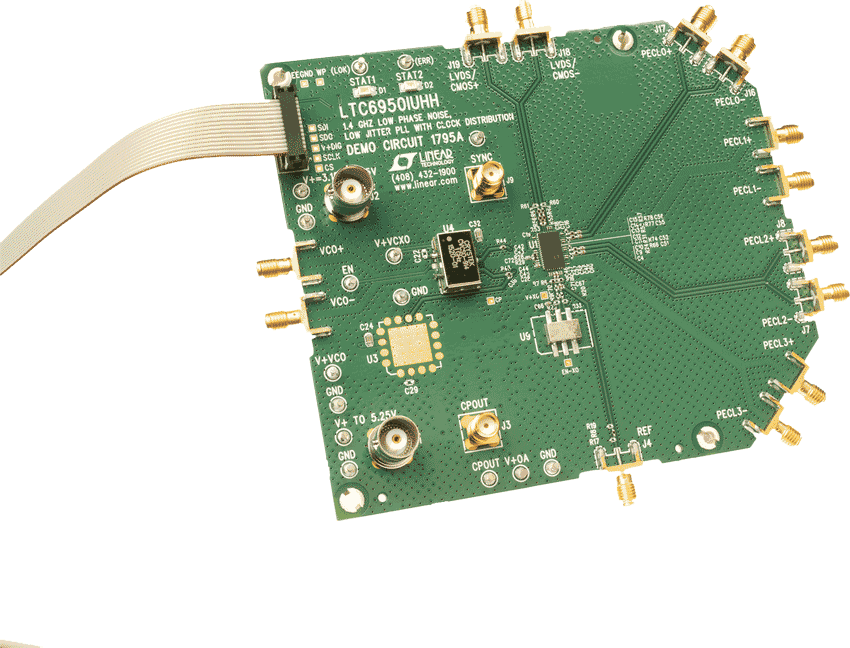

评估套件 (1)
参考资料
-
R565 Reliability Data3/23/2018PDF53 K
-
DC1795A - Demo Manual1/5/2015PDF1M
-
1.4GHz Clean Clocking Solution2/6/2015PDF518K
-
Ultralow Jitter Clock Generators and Distributors Maximize Data Converter SNR3/4/2016PDF969K
-
Ultralow Jitter Clock Generation and Distribution1/5/2015PDF1M
-
1.4GHz Low Jitter PLL with Clock Distribution Solves Difficult Clocking Problems: Multi-Clock Synchronization and Data Converter Clocking1/1/2015 LT Journal
-
Multi-Output Clock Synthesizer with Integrated VCO Features the Low Jitter Required to Drive Modern High Speed ADC and DAC Clock Inputs5/1/2006 LT Journal
软件代码及系统需求
评估软件
ClockWizard
ClockWizard builds on PLLWizard and simplifies the evaluation process of the LTC6950. Besides the ability to design the loop filter components and predict the resulting phase noise and jitter performance, ClockWizard introduces a scope plot which shows the LTC6950 outputs in the time domain and illustrates the phase relationships between the outputs based on their respective EZSync settings. It also controls the LTC6950 demoboard via the DC590 or DC2026.
工具及仿真模型
Linduino
Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。
IBIS模型
IBS
LTC6950 IBIS Model
330.00K
