概览

优势和特点

  • 低功耗: 195 mA(典型值)
  • 高鉴频鉴相器速率: 140 MHz
  • 硬件引脚可编程时钟倍频系数: x1/ x5/ x10
  • 锁定检测指示器
  • 省电模式:0.8 µA(典型值)
  • 8引脚MSOP封装: 4.9 mm × 3.0 mm




产品详情

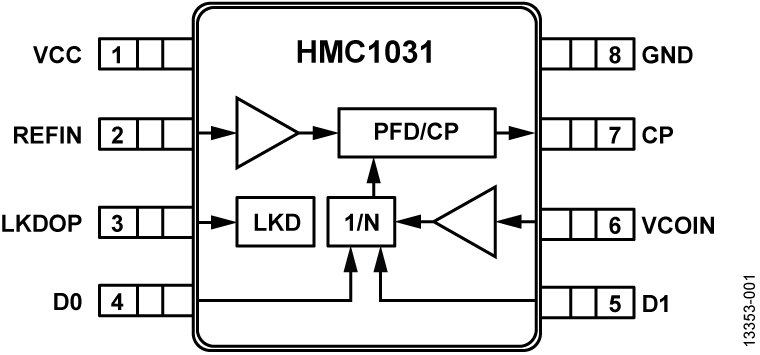

HMC1031MS8E、外部环路滤波器和VCXO形成完整的时钟发生器解决方案,适用于低频抖动清除器和参考时钟产生应用。

HMC1031MS8E集成了支持1/5/10分频比的低功率整数N分频器,它通过外部硬件引脚控制,无需串行端口。

集成鉴相器和电荷泵的工作频率高达140 MHz,最大VCXO输入为500 MHz,确保符合各种系统时钟和VCXO频率要求。

其它功能包括专用硬件引脚上集成锁定检测指示器及内置省电模式。

HMC1031MS8E采用8引脚MS8E SMT封装。

应用

  • 低抖动时钟发生
  • 低带宽抖动衰减
  • 低频PLL
  • 频率转换
  • OCXO频率乘法器
  • 10MHz设备锁相、干净高频参考

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

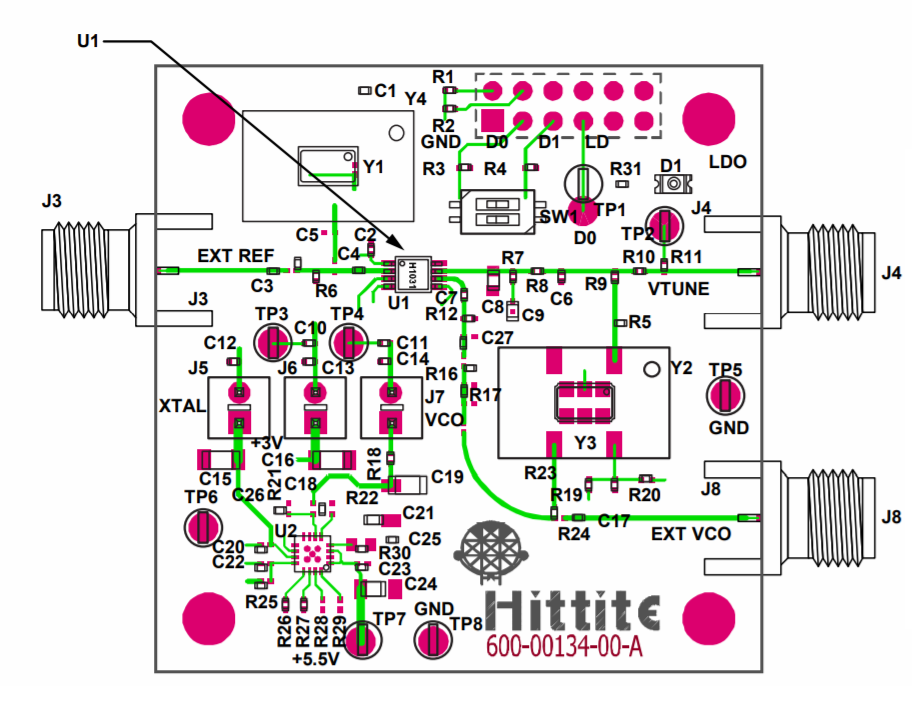

评估套件 (1)

工具及仿真模型

设计工具

ADIsimPLL™

ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具,可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动,从而加快上市速度。
