HMC6832

最后购买期限

低噪声、2:8差分、扇出缓冲器

产品模型: 2

Viewing:

概述

超低噪底：−165.9 dBc/Hz或−165.2 dBc/Hz（LVPECL或LVDS，2000 MHz）
可配置为LVPECL或伪LVDS输出
2.5 V或3.3 V LVPECL工作电压（LVDS仅为2.5 V）
宽带：工作频率范围：10 MHz至3500 MHz
灵活的输入接口
- LVPECL、LVDS、CML和CMOS兼容
- 交流或直流耦合
- 片上端接高阻抗50 kΩ分流电阻至VDD和GND
多个输出驱动器
- 多达8个差分或16个单端LVPECL或LVDS输出
通过IN_SEL和CONFIG引脚实现低速数字控制
28引脚、5 mm × 5 mm、LFCSP封装、25 mm²

HMC6832是一款可选输入、2:8差分扇出缓冲器，针对低噪声时钟分发而设计。HMC6832利用低抖动输出实现下游电路的低噪声同步切换，如混频器、模数转换器(ADC)/数模转换器(DAC)、或串行器/解串器(SERDES)器件。该器件能够实现低压正发射极耦合逻辑(LVPECL)或低压差分信号(LVDS)配置，方法是针对LVPECL拉低CONFIG引脚，或者针对伪LVDS拉高或打开（内部拉高）该引脚。

产品聚焦

多种输出配置。CONFIG引脚允许用户选择LVPECL或LVDS输出端接
多个电源电压供电。HMC6832 LVPECL端接时采用2.5 V或3.3 V工作（LVDS时仅为2.5 V）。
低噪声。HMC6832具有−168 dBc/Hz至−162 dBc/Hz的低噪声（典型值，最高3000 MHz）。
低传播延迟。HMC6832显示了小于207 ps（典型值）的低延迟。它还具有±5 ps（典型值）的低通道偏斜。
低内核电流。HMC6832具有56 mA（典型值）的低内核电流。

应用

SONET、光纤通道、GigE时钟分发
ADC/DAC时钟分发
低偏斜和抖动时钟
无线/有线通信
电平转换
高性能仪器仪表
医疗成像
单端至差分转换

产品模型: 2

参考资料

数据手册 1

HMC6832: Low Noise, 2:8 Differential Fanout Buffer Data Sheet (Rev.C) 03/14/2016

用户手册 1

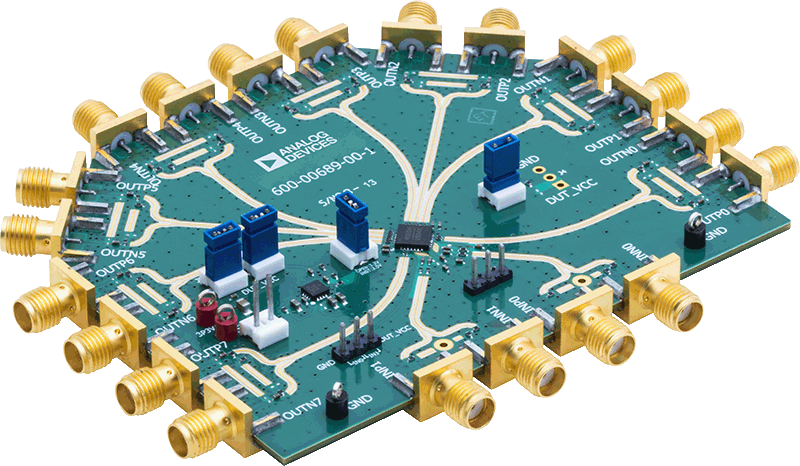

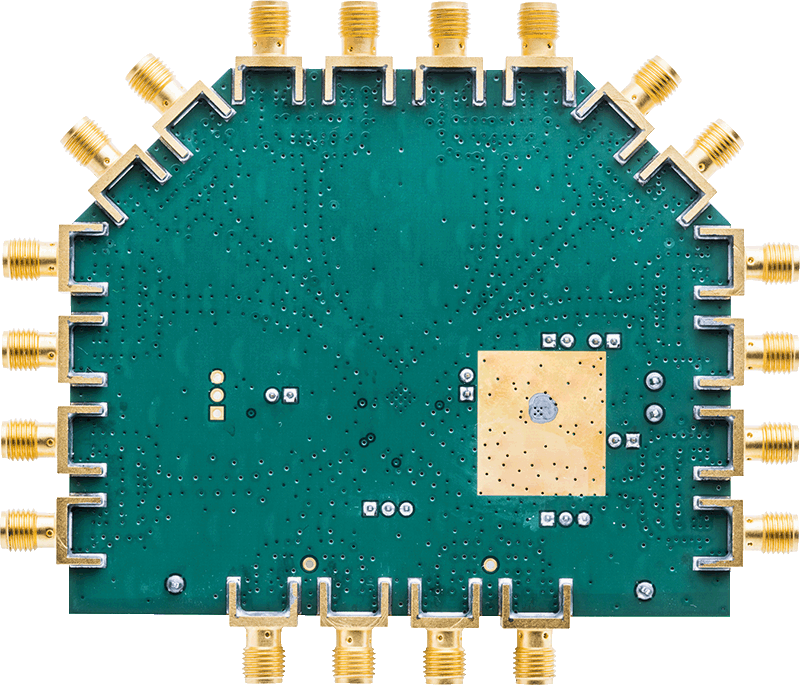

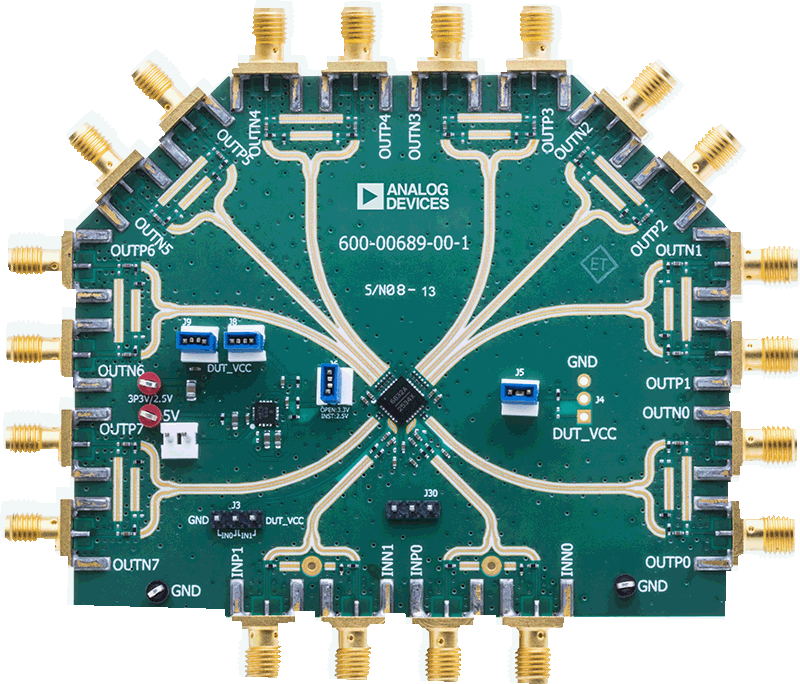

UG-942: Evaluation Boards for the HMC6832 3.5 GHz, Low Noise, 2:8 Differential Fanout Buffer (Rev.0) 07/05/2016

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
HMC6832ALP5LE	28-Lead QFN (5mm x 5mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
HMC6832ALP5LETR	28-Lead QFN (5mm x 5mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

7月 28, 2022 - 22_0023 Product Discontinuance for Select Analog Devices Parts (ADFXXXX, HMCXXX)
		PDN22_0023_Form Material_Report
HMC6832ALP5LE	过期
HMC6832ALP5LETR	过期

这是最新版本的数据手册
