LTM9001-A_-B

量产

16 位 IF / 基带接收器子系统

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 集成 16 位、高速 ADC、无源滤波器和固定增益差分放大器
  • 高达 300MHz IF 范围
    • 低通和带通滤波器版本
  • 低噪声、低失真放大器
    • 固定增益：8dB、14dB、20dB 或 26dB
    • 50Ω、200Ω 或 400Ω 输入阻抗
  • 75dB SNR、83dB SFDR (LTM9001-AD)
  • 集成旁路电容，无需外部元件
  • 任选的内部高频颤动
  • 任选的数据输出随机函数发生器
  • LVDS 或 CMOS 输出
  • 单 3.3V 电源
  • 功耗：1.65W
  • 时钟占空比稳定器
  • 11.25mm x 11.25mm x 2.32mm LGA 封装



LTM®9001 是一款集成系统级封装 (SiP) 器件，包括一个高速 16 位 A/D 转换器、匹配网络、抗混叠滤波器和一个具固定增益的低噪声、差分放大器。它专为对具有一个高达 300MHz 中频 (IF) 范围的宽动态范围信号进行数字化处理而设计。放大器可提供 AC 或 DC 耦合输入驱动。可以实现一个具不同带宽的低通或带通滤波器网络。如需了解有关半定制配置的信息，请与凌力尔特公司联系。

LTM9001 非常适合于要求苛刻的通信应用中的 IF 接收器，其 AC 性能包括 72dBFS 噪声层和 82dB 无寄生动态范围 (SFDR) (在 162.5MHz，LTM9001-AA)。

数字输出可以是差分 LVDS 或单端 CMOS。CMOS 输出有两种格式选项，即以全数据速率运行的单根总线或以半数据速率运行的多路分工总线。一个单独的输出电源允许 CMOS 输出摆幅在 0.5V 至 3.3V 的范围内变化。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对差分 ENC+ 和 ENC– 输入进行驱动。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。




Applications

  • 电信
  • 高灵敏度接收机
  • 蜂窝基站
  • 频谱分析仪

LTM9001-A_-B
16 位 IF / 基带接收器子系统
Simplified IF Receiver Channel 64k Point FFT, fIN = 162.4MHz, –1dBFS, PGA = 1 Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 2

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
锁相环(PLL)频率合成器 1
LTC6946
最后购买期限 具集成型 VCO 的超低噪声及杂散 0.37GHz 至 6.39GHz 整数 N 合成器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
DC1241B-AA

LTM9001-AA, LVDS out, 16-bit, 130Msps, 162MHz BPF, 50MHz BW, 20dB gain (requires DC890 and LVDS_XFMR)

立即购买 更多内容

产品详情

DC1241B-AA：适用于LTM9001-A和LTM9001-B的16位IF/基带接收器子系统的演示板。





eval board
schematic 2
DC1250A-BA

LTM9001-BA, CMOS Out, 16-Bit, 160Msps, DC-300MHz LPF, 8dB gain (requires DC890)

立即购买 更多内容

产品详情

DC1250A-BA：适用于LTM9001-A和LTM9001-B的16位IF/基带接收器子系统演示板

eval board
schematic 3
DC1241B-BA

LTM9001-BA, LVDS out, 16-bit, 160Msps, DC-300MHz LPF, 8dB gain (requires DC890 and LVDS_XFMR)

立即购买 更多内容

产品详情

DC1241B-BA：适用于LTM9001-A和LTM9001-B的16位IF/基带接收器子系统的演示板





eval board
schematic 4
DC1241B-AD

LTM9001-AD, LVDS out, 16-bit, 130Msps, 70MHz BPF, 25MHz BW, 14dB gain (requires DC890 and LVDS_XFMR)

立即购买 更多内容

产品详情

DC1241B-AD：适用于LTM9001-A和LTM9001-B的16位IF/基带接收器子系统的演示板





eval board
schematic 5
DC1250A-AA

LTM9001-AA, CMOS out, 16-bit, 130Msps, 162MHz BPF, 50MHz BW, 20dB gain (requires DC890)

立即购买 更多内容

产品详情

DC1250A-AA：适用于LTM9001-A和LTM9001-B的16位IF/基带接收器子系统的演示板




eval board
schematic 6
DC1250A-AD

LTM9001-AD, CMOS Out, 16-bit, 130Msps, 70MHz BPF, 25MHz BW, 14dB gain (requires DC890)

立即购买 更多内容

产品详情

DC1250A-AD—演示板适用于：
LTM9001-A和LTM9001-B的16位IF/基带接收器子系统



DC1241B-AA
LTM9001-AA, LVDS out, 16-bit, 130Msps, 162MHz BPF, 50MHz BW, 20dB gain (requires DC890 and LVDS_XFMR)

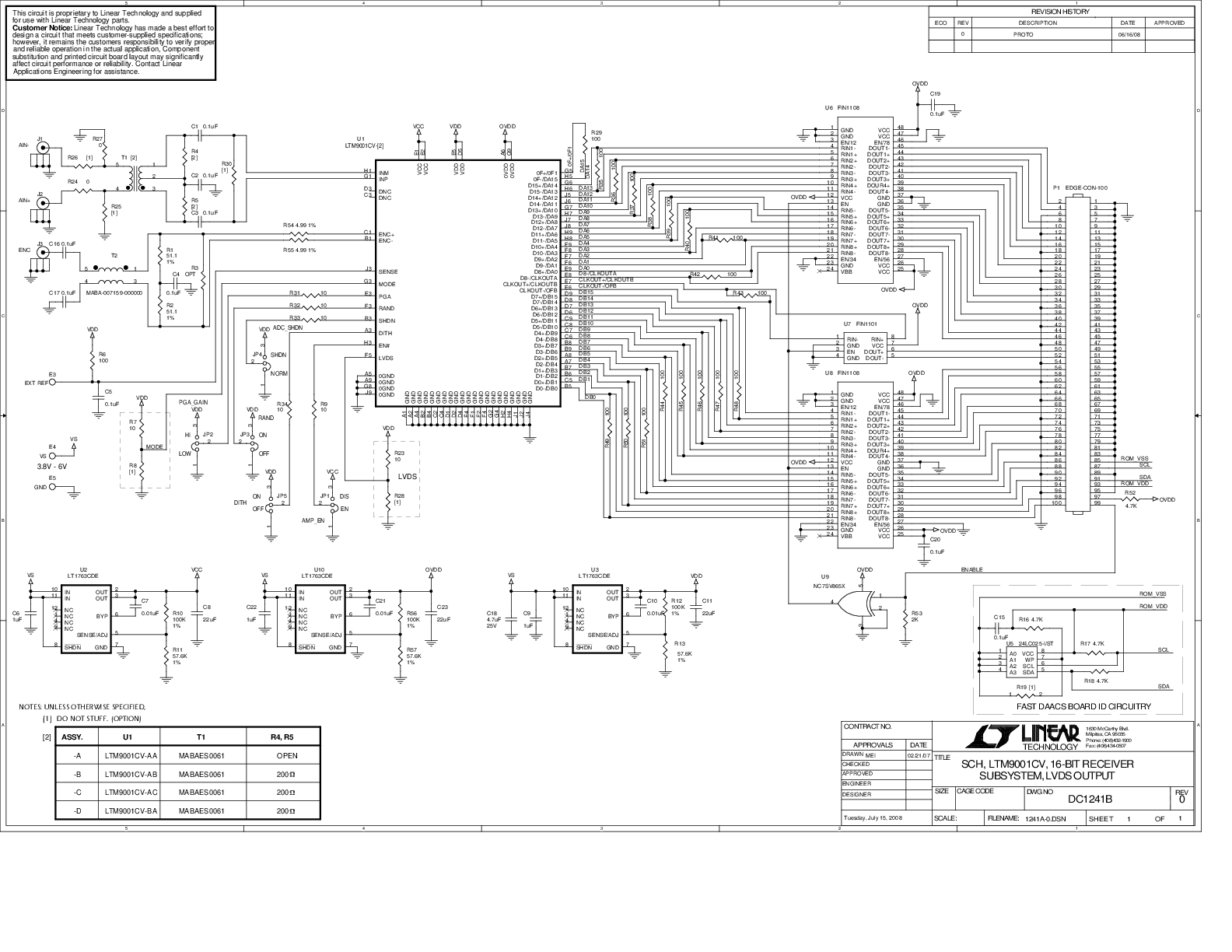

DC1241B-AA - Schematic
DC1250A-BA
LTM9001-BA, CMOS Out, 16-Bit, 160Msps, DC-300MHz LPF, 8dB gain (requires DC890)

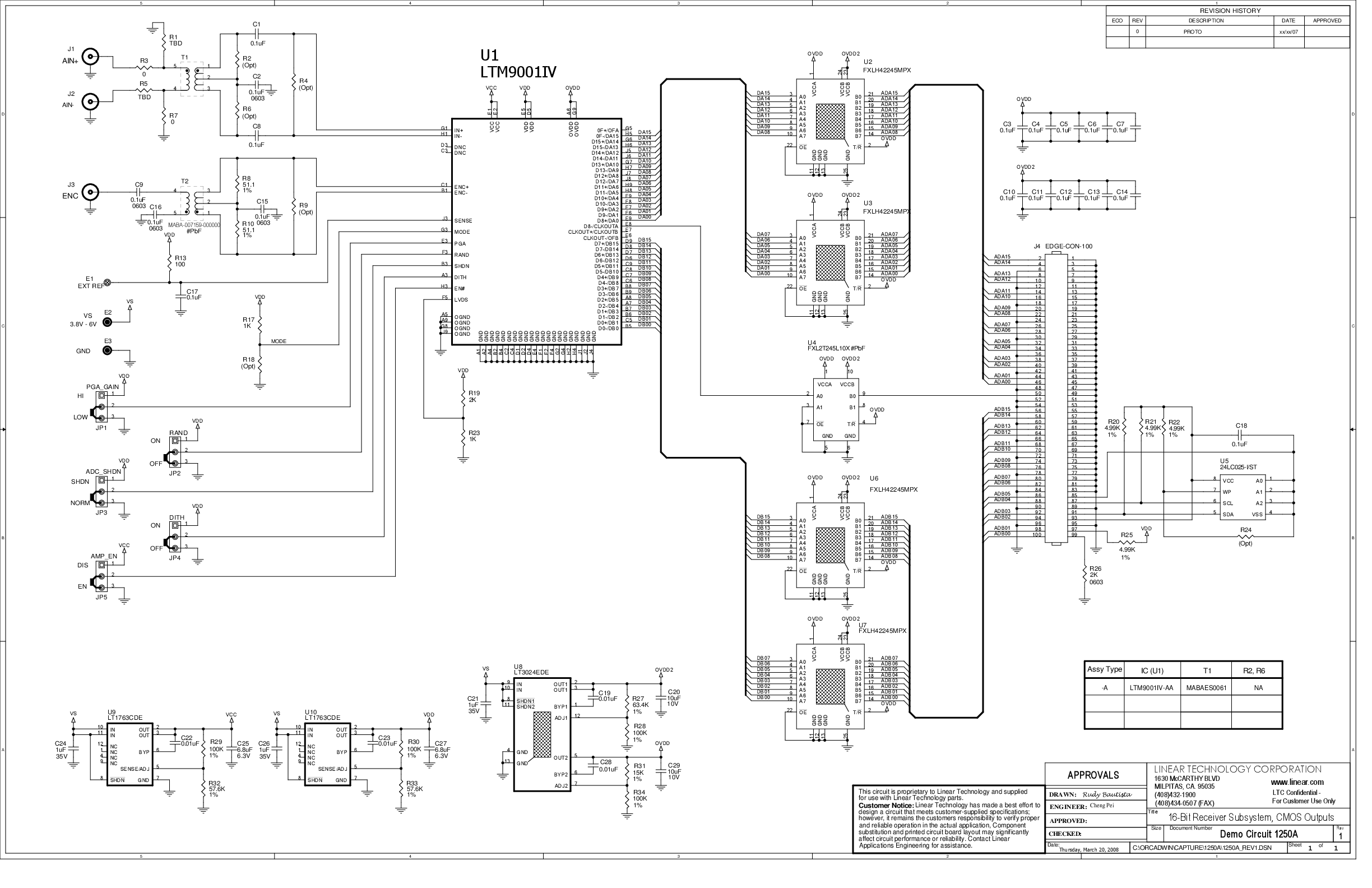

DC1250A-AA - Schematic
DC1241B-BA
LTM9001-BA, LVDS out, 16-bit, 160Msps, DC-300MHz LPF, 8dB gain (requires DC890 and LVDS_XFMR)
DC1241B-AA - Schematic
DC1241B-AD
LTM9001-AD, LVDS out, 16-bit, 130Msps, 70MHz BPF, 25MHz BW, 14dB gain (requires DC890 and LVDS_XFMR)
DC1241B-AA - Schematic
DC1250A-AA
LTM9001-AA, CMOS out, 16-bit, 130Msps, 162MHz BPF, 50MHz BW, 20dB gain (requires DC890)
DC1250A-AA - Schematic
DC1250A-AD
LTM9001-AD, CMOS Out, 16-bit, 130Msps, 70MHz BPF, 25MHz BW, 14dB gain (requires DC890)
DC1250A-AA - Schematic
