LTC6417

最后购买期限

具快速箝位的 1.6GHz 低噪声、高线性度、差分缓冲器 / 16 位 ADC 驱动器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 1.6GHz -3dB 小信号带宽
  • 低失真 (驱动 50Ω 负载，2.4VP-P 输出)
    • -100dBc/-69dBc HD2/HD3 (在 140MHz)
    • -80dBc IM3 和 46dBm OIP3 (在 140MHz)
    • -100dBc/-66dBc HD2/HD3 (在 380MHz)
    • -68dBc IM3 和 39dBm OIP3 (在 380MHz)
  • 1.5nV/√Hz 输出噪声
  • 4.3pA/√Hz 输入电流噪声
  • 可编程高速、快速恢复输出箝位
  • 在一个 50Ω 差分负载上的最大输出摆幅为 4.28VP-P
  • DC 耦合的信号通路
  • 采用 4.75V 至 5.25V 单工作电源
  • 功率：采用 5V 电源时为 615mW，可减低至 370mW，停机模式为 120mW
  • 3mm x 4mm 20 引脚 QFN 封装

LTC®6417 是一款差分单位增益缓冲器，能够以极低的噪声和卓越的线性度来驱动一个 50Ω 负载。该器件非常适合于采用频率范围为 DC 至高于 600MHz 的输入信号来驱动高速 14 位和 16 位流水线 ADC。差分输入阻抗为 18.5kΩ，因而允许在输入端上使用 1:4 和 1:8 变压器，以在 50Ω 系统中实现额外的系统增益。

由于未采用外部偏置或增益设定组件，并运用了直通式引出脚配置，因此 LTC6417 非常容易使用。该器件可进行 DC 耦合，并具有一个 -60mV 的共模输出偏移电压。对于 AC 耦合应用，在内部对 LTC6417 的输入引脚施加偏压，以提供一个由 VCM 引脚上的电压所设定的输出共模电压。

电源电流通常为 123mA，而且 LTC6417 可在 4.75V 至 5.25V 的电源电压范围内运作。功耗可通过 PWRADJ 引脚降低至 74mA。另外，LTC6417 还具有一种硬件停机功能，该功能可将电流消耗减小至 24mA。

LTC6417 具有快速、可调的输出电压箝位功能电路，可帮助保护位于其后的电路。CLHI 引脚负责设定最大摆幅，而一个对称的最小摆幅则在内部设置。当箝位电路限制输出电压时，LTC6417 的 VOR 引脚将发出“超范围”的指示信号。

LTC6417 采用 20 引脚 3mm x 4mm QFN 封装。该器件对引出脚配置进行了优化，以便直接布设在靠近凌力尔特的高速 14 位和 16 位 ADC 的地方。


Applications

  • 差分 ADC 驱动器
  • CCD 缓冲器
  • 电缆驱动器
  • 50Ω 缓冲器
LTC6417
具快速箝位的 1.6GHz 低噪声、高线性度、差分缓冲器 / 16 位 ADC 驱动器

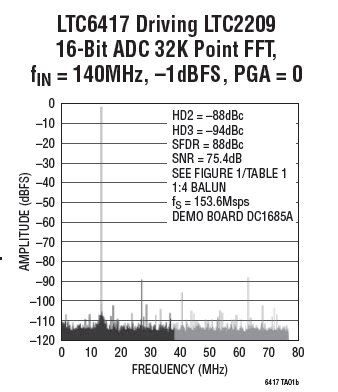

LTC6417 Driving an LTC2209 16-Bit ADC at 140MHz IF LTC6417 Driving LTC2209 16-Bit ADC 32K Point FFT, fIN = 140MHz, –1dBFS, PGA = 0 Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
模数转换器(ADC) 2
LTC2208
量产 16 位、130Msps ADC
LTC2209
量产 16 位、160Msps ADC
锁相环(PLL)频率合成器 1
LTC6946
最后购买期限 具集成型 VCO 的超低噪声及杂散 0.37GHz 至 6.39GHz 整数 N 合成器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LTC6417

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

Sys-Parameter Models for Keysight Genesys

Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.

打开工具
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
DC1685A

LTC6417 和 LTC2209 组合板

立即购买 更多内容

产品详情

演示电路 1685A 采用 LTC6417，这是一款 1.6GHz 差分 ADC 缓冲器，用于驱动 LTC2209，后者是一款 16 位 160Msps ADC。DC1685B 在缓冲器和 ADC 之间配备一个带通滤波器，其中心频率为 140MHz。可以更改滤波器中心频率以优化不同模拟输入频率下的性能。输入端既支持单端配置，也支持差分配置。DC1685A 是基于 DC1281A 开发的，用于表征 LTC2209 系列 ADC。

将 DC1685A 与 DC890 FastDAACS 和 PScope™ 软件配合使用可以收集时间和频率数据。

eval board
schematic 4
DC1660B

LTC6417 Demo Circuit 1.6GHz differential ADC buffer, drives 50Ω load

立即购买 更多内容

产品详情

DC1660B: Demo Board for the LTC6417 1.6GHz Low Noise High Linearity Differential Buffer/16-Bit ADC Driver with Fast Clamp.
DC1685A
LTC6417 和 LTC2209 组合板
DC1685A Application Circuit DC1685A Application Circuit DC1685A Application Circuit
DC1660B
LTC6417 Demo Circuit 1.6GHz differential ADC buffer, drives 50Ω load

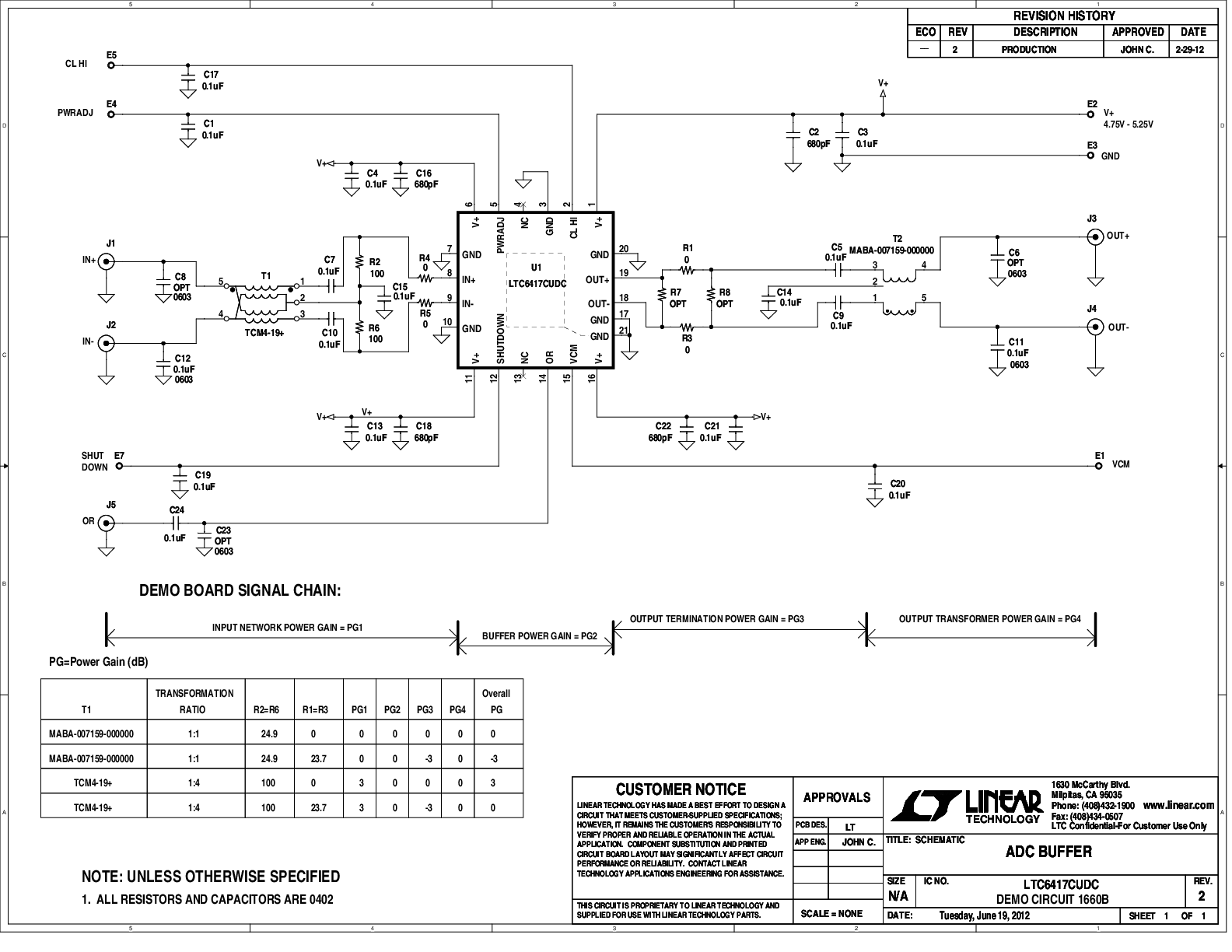

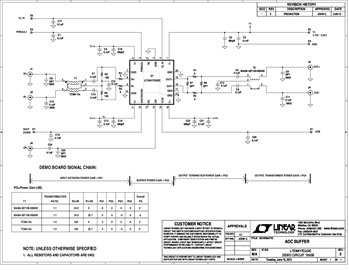

DC1660B - Schematic
