概览

优势和特点

  • 1.3GHz -3dB 带宽
  • 10V/V 的固定增益 (20dB)

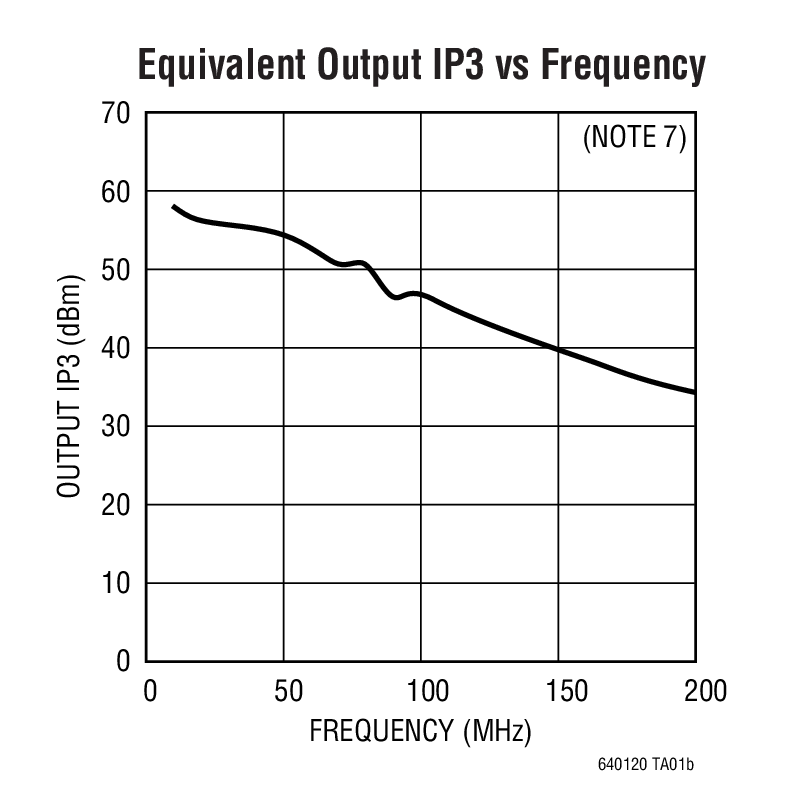

  • 在 70MHz 频率条件下实现 -93dBc IMD3 (等效 OIP3 = 50.5dBm)
  • 在140MHz 频率条件下实现 -74dBc IMD3 (等效 OIP3 = 41dBm)
  • 内部运算放大器噪声为 1nV/√Hz
  • 总输入噪声为 2.1nV/√Hz
  • 噪声系数为 6.2dB
  • 差分输入和输出
  • 200Ω 输入阻抗
  • 电源电压范围为 2.85V 至 3.5V
  • 电源电流为 50mA (150mW)
  • 可调输出共模电压:1V 至 1.6V
  • DC 或 AC 耦合操作
  • 最大差分输出摆幅为 4.4VP-P

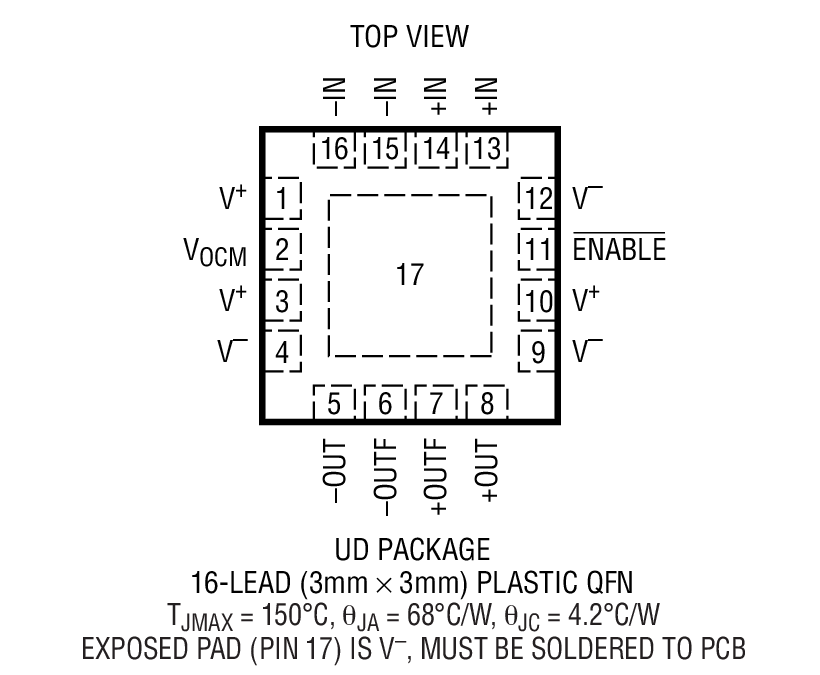

  • 小外形 16 引脚 3mm x 3mm x 0.75mm QFN 封装

产品详情

LTC®6401-20 是一款用于处理 DC 至 140MHz 信号的高速差分放大器。该器件专为以低噪声和低失真的方式驱动 12位、14 位和 16 位 ADC 而设计,但也可以用作一个通用型宽带增益部件。

LTC6401-20 具有上佳的易用性,且所需的支持电路极少。输出共模电压采用一个与输入无关的外部引脚来设定,免除了在许多应用中增设变压器或 AC 耦合电容器的需要。增益在内部固定于 20dB (10V/V)。

与采用IF增益部件和变压器的其它替代解决方案相比,LTC6401-20 节省了占用空间和功率。LTC6401-20 采用紧凑型 16 引脚 3mm x 3mm QFN 封装,工作温度范围为 -40°C 至 85°C。


应用

  • 差分 ADC 驱动器
  • 差分驱动器/接收器

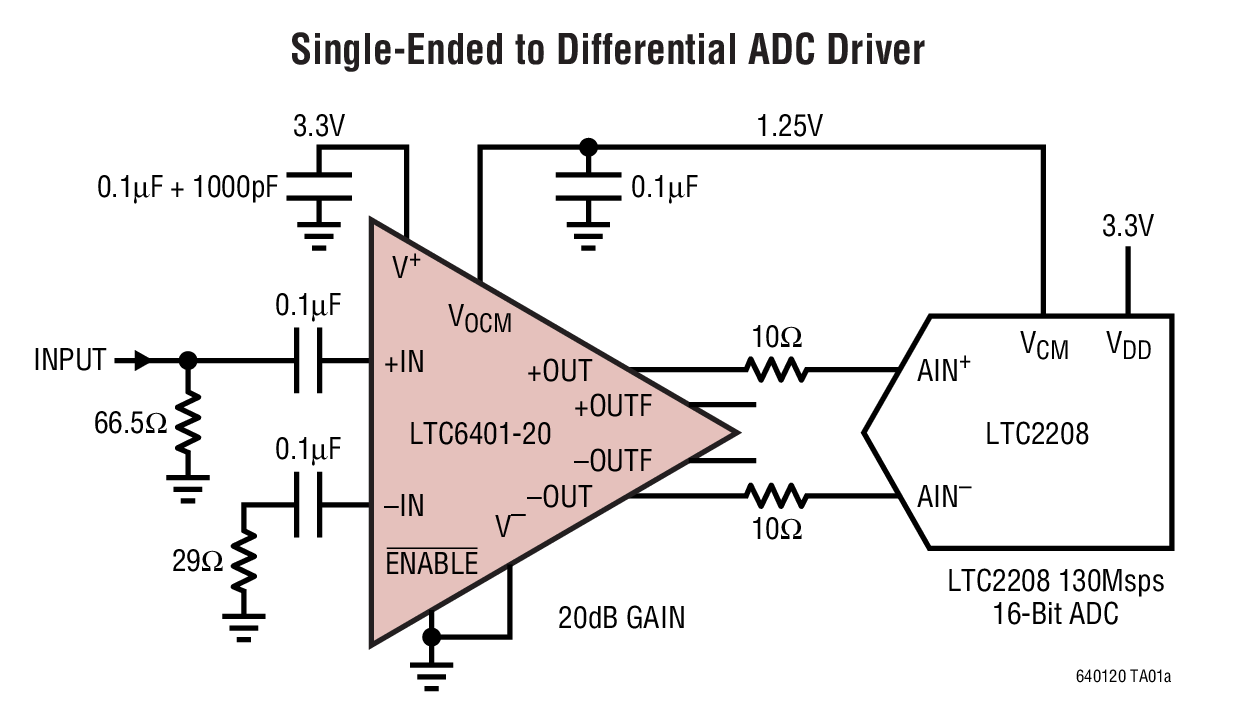

  • 单端至差分转换
  • IF 采样接收器
  • SAW 滤波器接口

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
